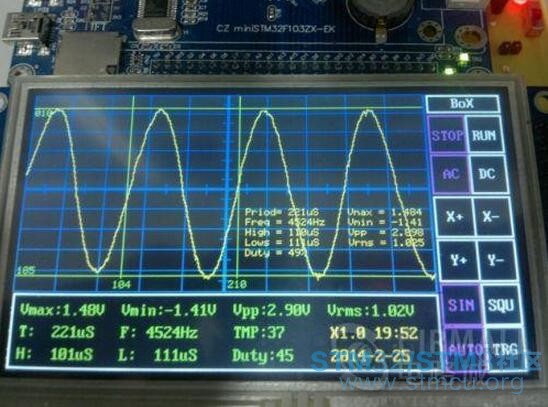

数字示波器设计指标:8 c" I E& U: F 主控: STM32F103ZET6(STM 32F103ZET6数据手册)/ B/ H, R9 b% y6 c7 K% o6 p+ E) ~: k 液晶屏: 4.3寸TFT480×272 65K彩色LCD显示屏 FSMC AD: 12位1MHz采样率9 |# k3 |$ G! w( Z! O 最高实时取样率: 1MSa/s 12Bits 取样缓冲器深度: 5K! X$ J6 @# }- Z* E1 t o 垂直灵敏度: 5V,1V,500mV,200mV,100mV,50mV,20mV,10mV; 水平时基范围:2S,1S,500mS,200mS,100mS,50mS,20mS,10mS,5mS,2mS,1mS,500uS,200uS,100uS,50uS,20uS,10uS,5uS,2uS,1uS 输入阻抗:≥1MΩ 最高输入电压: 30Vpp4 C7 k% \" k2 _7 T# q, U 耦合方式: AC/DC 触发功能:实现自动、常规、单次触发方式 ,上升或下降边沿触发$ u' v! g# Y& k 参数计算:频率、周期、占空比、交流峰-峰值、平均值、光标追踪显示 RUN/STOP 4 I8 c& T) n! b6 h, l 功能: 1、波形发生器:使用STM32一路DA实现正弦,三角波,方波,白噪声输出。 任意一种波形幅值在0-3.3V任意可调、频率在一定范围任意可调、方波占空比可调。调节选项可以通过触摸屏完成设置。 2、SD卡存储: SD卡波形存储输出,能够对当前屏幕截屏,以JPG格式存储在SD卡上。能够存储1S内的波形数据,可以随时调用查看。9 n3 a! E3 [" C6 l5 d 3、数据传输:用C#编写上位机,通过串口完成对下位机的控制。(1)实现STOP/RUN功能(2)输出波形电压、时间参数(3)控制截屏(4)控制波形发生器(5)控制完成FFT(6)波形的存储和显示+ m7 x; j' ~: R: B& C 4、图形接口: UCGUI# C/ ]2 R+ _. J* E 5、水平扫速: 250 ns*、500ns、1μs、5 μs、10μs、50μs、500 μs、5ms 、50ms7 C! I. S6 h- Z$ [& b 6、垂直电压灵敏度:10mV/div, 20mV/div, 50mV/div, 0.1V/div, 0,2V/div, 0.5V/div, 1V/div,2V/div, 5V/div 7、被测信号的各种参数屏幕显示,包括频率、电压峰峰值等。; g1 U6 }$ `2 T x. T 实物展示: 6 j; o1 B/ U& ^7 t- Z: n2 i; | 源代码的注释& ~$ \0 I- e2 L5 D 上位机截图:# m" D* w/ f- s7 U3 ` * h- X; ^4 R. B. i 附件内容包括:4 _) l2 m0 [6 l 整个电路设计源代码; 示波器上层板、AD板原理图和PCB源文件以及NI仿真电路;; [6 z) s/ N0 T5 A 基于STM32示波器上位机EXE文件以及上位机源码;2 ?: |$ a0 ?- L% o [7 M, T' T4 \ 示波器设计相关文档(通信协议、增益计算表等); 1 W1 }1 @6 X& W: C0 M9 E ' z4 z: J* |: `- k' @3 |8 \3 p2 S 资料下载:http://www.cirmall.com/circuit/619/#/details. L% Z% q S. V4 e: P1 k |
