STM32F103CBT6经常烧. 我这边需要支持热插拔，多次热插拔后，单片机就发热，系统灯就不亮，板子已测试发现3.3V对地短路，换一个单片机就ok，以下是原理设计：
图一

用CAN-0，CAN-1，CAN-2，CAN-3与电源和地组成一个端子，
图二

接到另外一个板子上的对应端口，见下图：
图三

热插拔 JR1 这个端口的对应线，就很容易出现烧单片机。
请各位高手帮忙分析一下，谢谢。

tom_man2008-246 发表于 2016-9-17 08:56
插拔会产生大的浪涌电流，应该在电源上想办法。比如上电时加缓启动电路，拔时应该给个信号断掉电源，再拔 ...

谢谢你的建议，我看看板子上有地方处理没有。

an736007364 发表于 2016-9-18 10:55
我的也经常烧，改了一般，所有外接的IO口都加1K限流电阻就没发现烧坏的了

谢谢，是输入和输出I/O都加上吗？
这样STM32在耐压方面要做改善哟

建议在CAN0,CAN1，CAN2.CAN3连接芯片管脚之前，紧靠着MCU管脚各放置1K上下的限流电阻，阻值大小结合你缆线长度考虑，线长就放大点。

条件允许的话考虑加接驳口管脚上加TVS管。

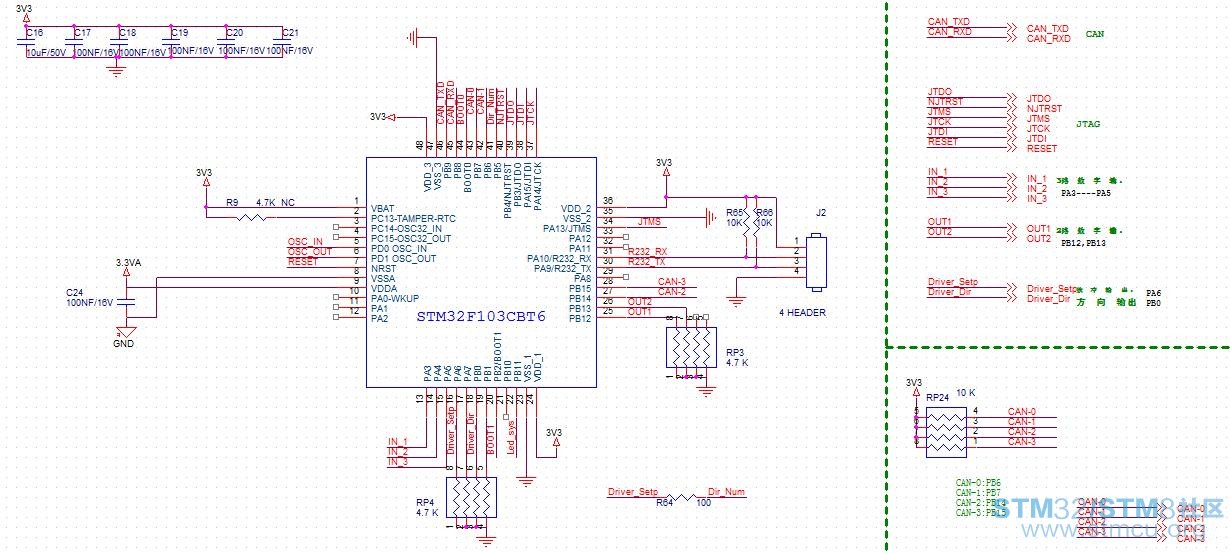

图一：

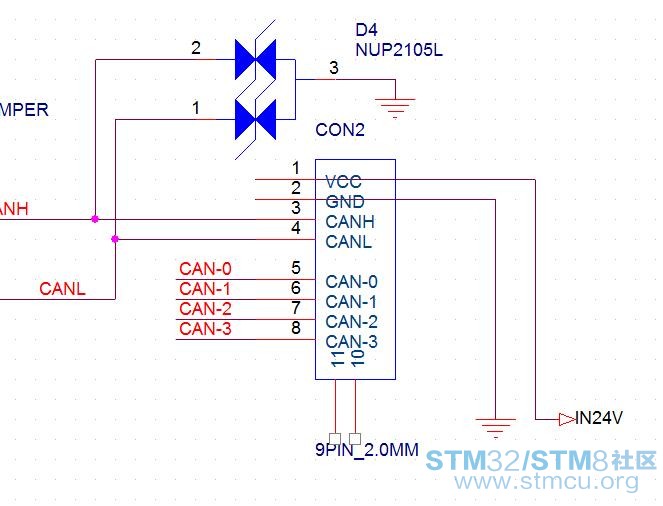

图二，将信号端口与供电

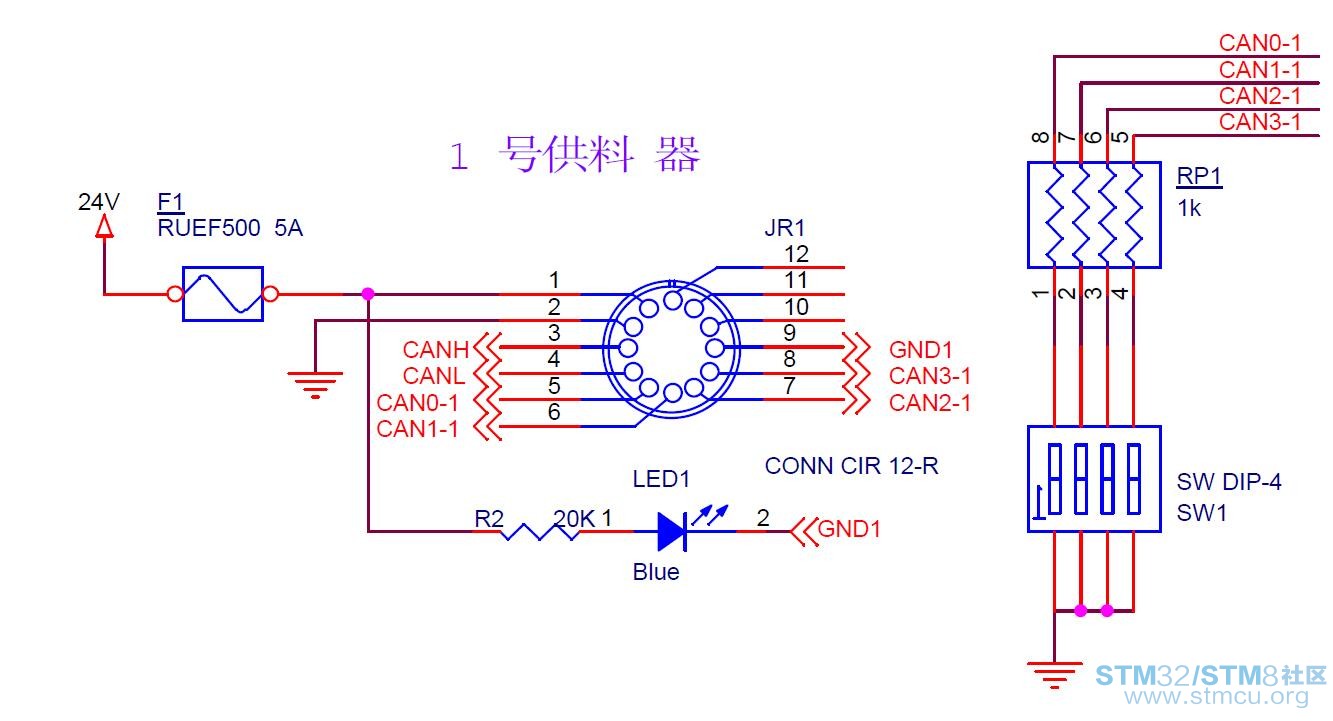

图三：
另外一端接口，主供电部分

CAN总线上加个隔离器件试试。

拨码开关，是置0或者1选择。
第一板没有加拨码电路，热插拔都是OK。
目前是第二版，加上拨码开关，热插拔时，STM32F103CBT6就很容易烧。

求大神们帮忙，谢谢。

不接CAN0,CAN1，CAN2.CAN3，热插拔式ok的，加上这4个I/O就很容易烧

mark。。。。

高二毛 发表于 2016-9-14 08:40
mark。。。。

不懂是什么意思

这4个I/O必须外置，目前上拉10K到3.3V，下拉1K到GND，谢谢。

拨码开关，是置0或者1选择

插拔会产生大的浪涌电流，应该在电源上想办法。比如上电时加缓启动电路，拔时应该给个信号断掉电源，再拔

zbber 发表于 2016-9-14 19:54
拨码开关，是置0或者1选择

是的，目前低电位设到0.7V以下
