/ x, B$ T/ N  }* q        在segger有基于STM32F072的OB调试器，比之前的STM32F103 OB多了CDC虚拟串口功能，这个还是很有用的。
% \8 E( ]6 T# c8 ?: H

• 只支持SWD接口
• 只支持Cortex-M MCU
• 支持SWO功能
• 使用STM32F072的硬件串口来实现的CDC虚拟串口
• 无需外部晶振，使用内部48M的HSI
• 外部器件更少，体积更小巧
• 速度慢，固件限制jtag时钟最高2MHz
  - G5 C1 i/ `$ I# q$ X4 {

. X, d/ ]2 Z  a5 i% e# M从JlinkARM.dll提取出STM32F072 OB的固件，分析了一下，实现比之前的jlink都简单不少，只用了下面几个pin。
: F. I: B4 ?# b" n/ F

• P0: LED使能piin
• P1~P4: NSRST / SWCLK  / SWO / SWDIO
• PA9~PA10: UART_TX / UART_RX


+ H' H+ n/ s# A8 P# e% ^7 s& H5 E$ B直接把 图片发上来，供大家欣赏，有多余的板子，20元一个，要的联系我，邮费一般价格在10元。

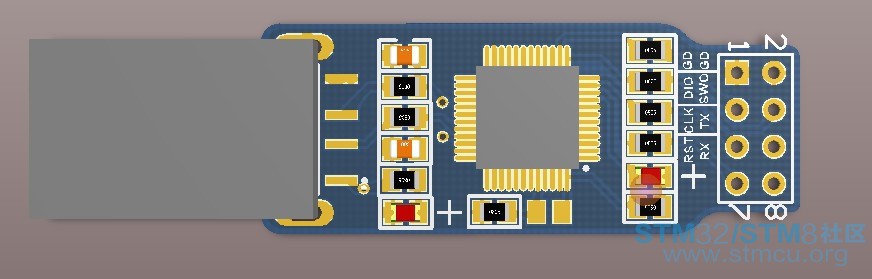

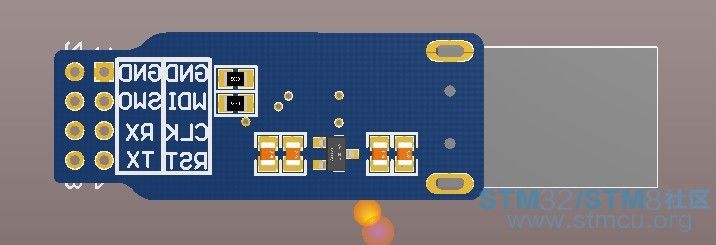

$ c+ J6 t7 a; y# p! r8 c* Z来个3D试图

3 M  s; n. |  c* U  Y
. G/ o1 a% u$ m/ H0 v- A8 [

2 ^( R+ g* ~- n  N! |6 H" l$ v

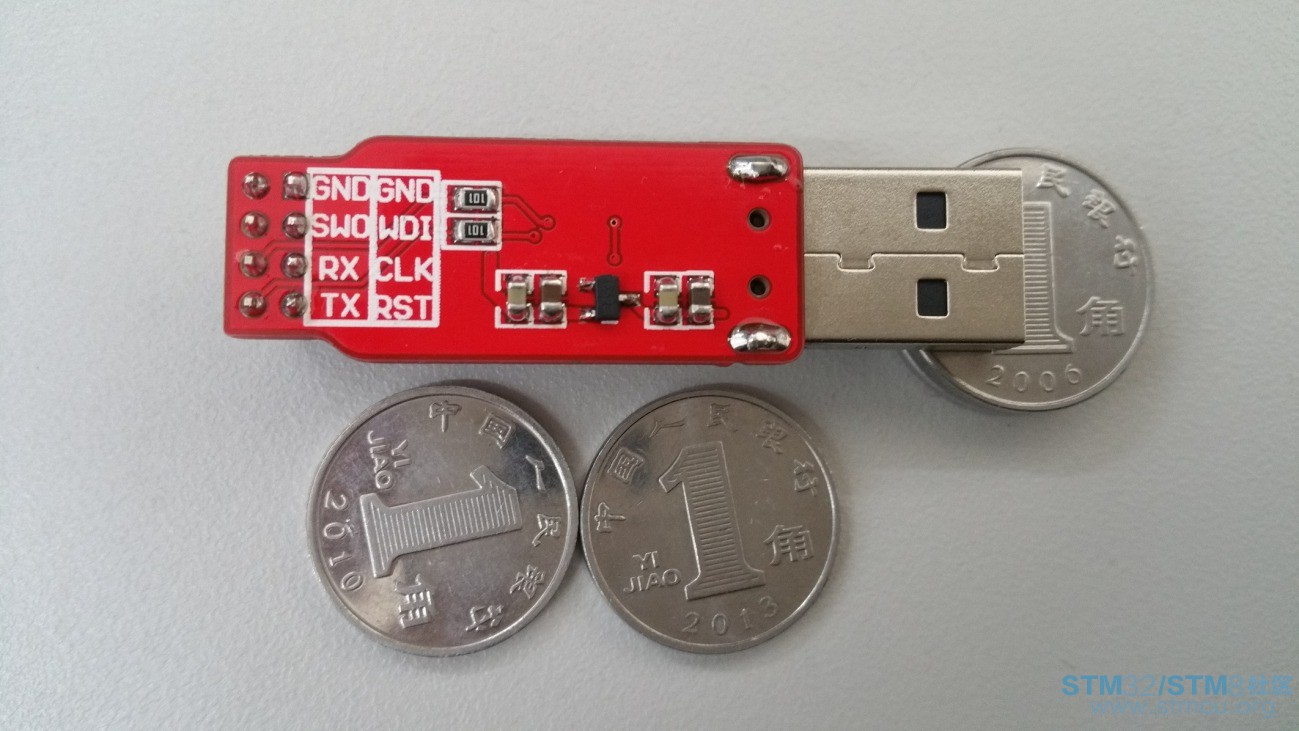

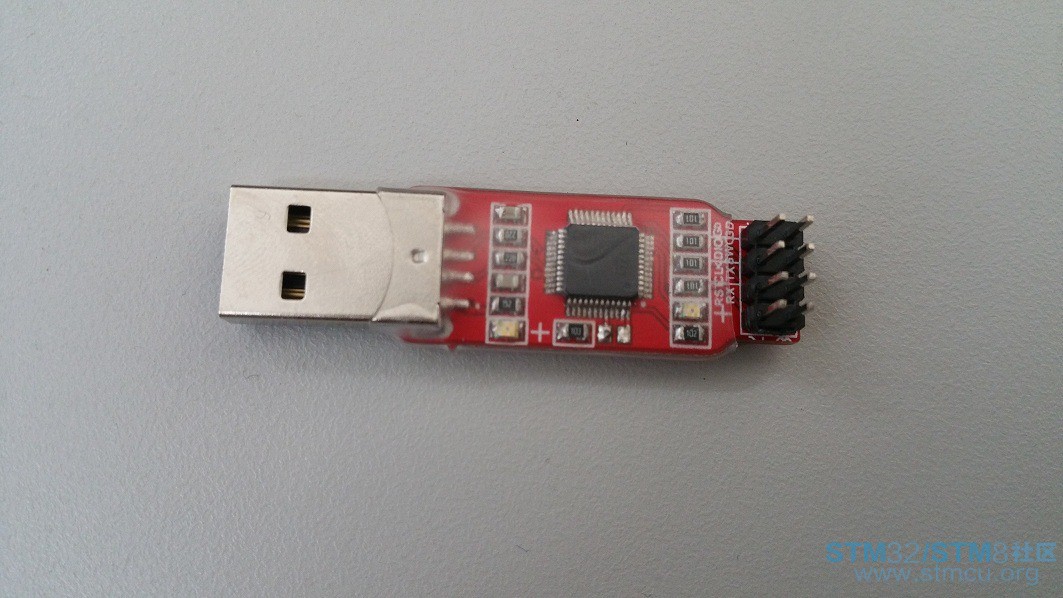

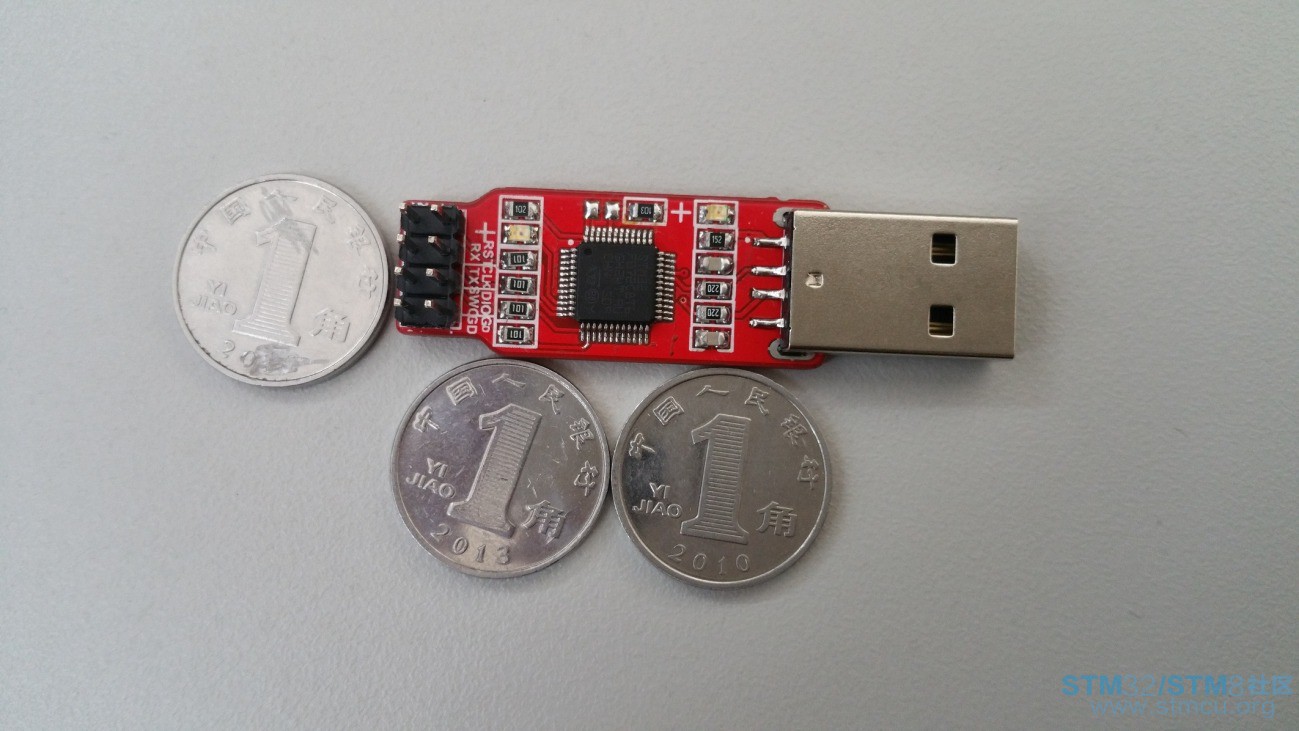

来个实物图

1 @9 R5 O6 R. ^: J. F

+ B: X, E6 r! V) L, Y0 o1 G
" a& M2 h# Z% }* ?
给他带上套套，这样更安全
5 B8 ~* L4 I- v$ w

7 j4 V1 M, J4 `: `

$ O- M8 e$ e, l8 A0 n

有要的跟贴。

# _/ K8 V3 U$ \: K

这是购买链接

http://2.taobao.com/item.htm?spm=2007.1000337.18.2.vJb8zX&id=540800525298

7 h3 ^7 R, |( {

固件在这里，分两个文件，第一个烧到0x08000000地址，是bootloader，第二个文件从0x08004800地址，是程序。这个套固件适用于v5.12驱动，亲测串口不掉字节，但是无法支持最新的MCU，不能通过DFU升级

arokhfenn 发表于 2017-1-12 12:45
固件在这里，分两个文件，第一个烧到0x08000000地址，是bootloader，第二个文件从0x08004800地址，是程序。 ...

谢谢分享

某宝上有全套资料，支持6.3固件

固件在哪呢..

挺有意思的

不错不错

帮顶。。。。。

看着不错

求分享固件。。。。

难道做的不好，没人要？？

感谢分享！

帮顶,无回帖，不论坛

谢谢分享!弄个出来玩玩
