声卡示波器；附带设计文件和上位机程序

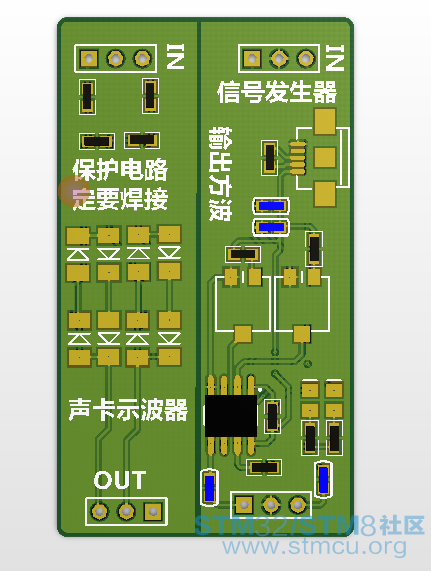

最近公司示波器坏了；一直想买一个价格底的示波器；我目前对示波器要求不高；能看波形解决问题就行；所以在网上看了一个方案；就是做这个PC声卡示波器；是不是感觉很绕；其实就是用电脑的麦克风输入口接入信号；声卡作为放大采集；上位机软件进行换算显示。网上例子也很多；我只是把这个电路设计了一块板子；设计文件和工程文件全部分享出来；我不是什么高级工程师只是电子爱好者；喜欢分享技术方面的东西；顶贴吧。
上位机程序是（电路飞翔）开发的；出处。希望大家去看看电路飞翔电子设计从0开始。

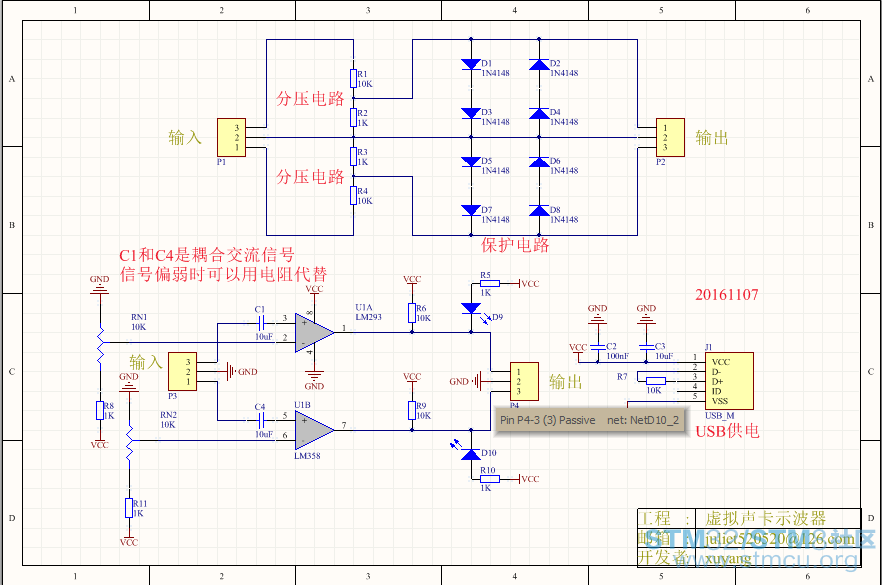

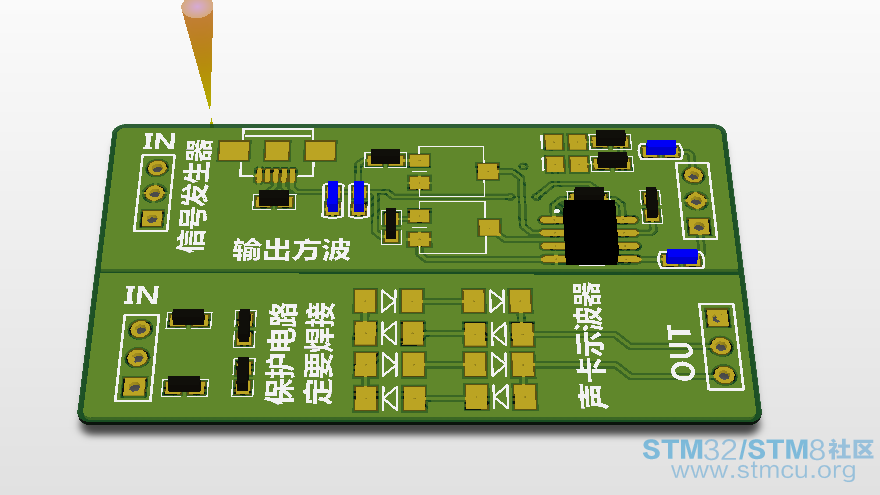

板子我也预留了方波信号发生器；比较器只能整形后只能输出方波；参考电压可以调节分压电阻器来改变。
音频输出口就是信号发生器信号源；本来是要接三极管放大电路的；我没预留；你们可以自己接个8050做一级放大；要不然音频输出的信号太弱；可能不太好输出。

本人技术有限只是爱分享；有什么缺点可以留言回复；我也多学习多学习大神们的技术。
