【STM32H5 评测】+ 增加ETH外设和NetX协议栈实验

[复制链接]
BinWin 发布时间:2026-10-31 17:42
        上一篇用 GFXTIM 给 OLED 打节拍,点亮了屏幕。这次琢磨着再添加个外设,这款板子还有个网口虽然百兆,对单片机小应用来说还是够够的。目标是保留之前的ADC采集内部温度,串口打印,OLED刷屏,然后使用NetX 网络协议栈做个网页端的监控界面。能够显示OLED上的界面,还能控制LED。
9 U; r, v. }0 a7 B. d. ?        但是NetX Duo是需要开启ThreadX才能使用的,在NetX的代码里需要调用任务创建功能,而且socket里遇到的阻塞也都要使用RTOS的时间和信号量来同步,所以CubeMX直接打开软件包。7 N8 }$ G+ I3 K) x
      6 l1 F& ^4 |5 Q0 V( m

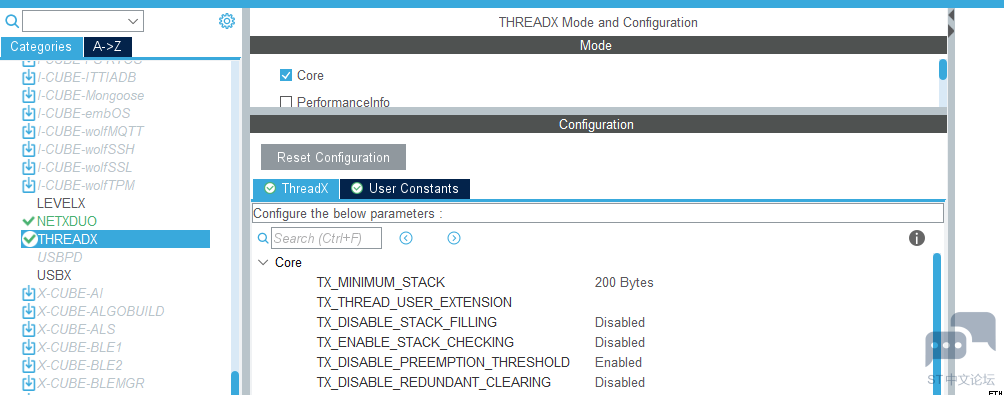

4 V  M& x3 n8 T         1.png 2 P( k; _' Q3 q" |$ r1 g
         以上还不够,需要自己补充PHY驱动接口,这个从演示包里取,里面挺多资源的。' ^8 E  @; U- ~1 K4 i, c, B

- D, `1 a9 j* o% _# c% W8 G* p

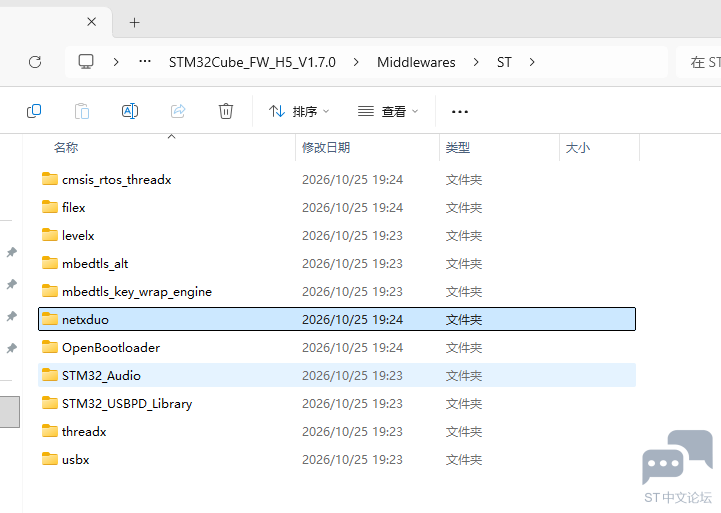

9 n. b2 ^) h4 x; r         2.png % V- G) ]+ ], c4 i% ]$ l: t" _; v
       7C131 是 LAN8742A 的身份证。读到了说明 MDIO 通、PHY 有电、复位正常;读到 FFFF 就是管理引脚或者时钟的问题;读到 ID 但没有 link,那就是网线或者对端的问题
5 v% J7 r* _' V- K3 J+ l
  1. net: phy@0 id=0007C131 bsr=796D link autoneg-done 100M
复制代码
    还有自己挖的一个坑就是system tick 没有修改为常用的1000Hz,默认的是100哦,导致协议栈像卡死一样。好在宏定义修改一下就行
8 M/ u8 g: g" g& q
  1. #define TX_TIMER_TICKS_PER_SECOND   100  c& c8 N- Z4 w9 Z) ?
  2. #define APP_TICKS(ms)  ((ULONG)(((uint32_t)(ms) * TX_TIMER_TICKS_PER_SECOND) / 1000u))
复制代码
   还要注意的是创建了多个任务,要特别注意网络相关任务的优先级。准备资源的任务要优先级配置低一点。
4 F0 @% L' ]; z, R& {+ _) U    不擅长的地方就是web页面的编写,这个毋庸置疑需要AI复制,交互层面一下几个
  S4 N- e7 @/ Q% z: `
  1. GET /     10 KB 单页仪表盘(编译进 Flash 的 C 数组)4 t4 U. z8 q! @" a" n1 E
  2. GET /api/status    全部状态 JSON. U. [) w5 |* G' W/ o6 v
  3. GET /api/led?toggle=1    点灯& S6 f" M+ c' I- I9 {
  4. GET /api/fb   1024 字节显存原始数据
复制代码

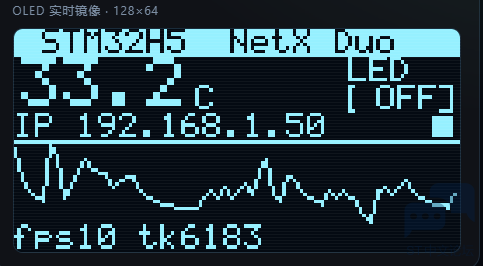

  刷屏的缓冲区传给浏览器,html中按位还原到canvas,实际效果挺好。web画oled的函数
$ B8 T5 Q# T  L
  1.   function drawOled(b){
    , F% a' {; `' j
  2.     for (let p=0;p<8;p++){
    4 W! I( V) W, ]
  3.       for (let x=0;x<128;x++){8 t2 ^$ _: k1 r  D
  4.         const v = b[p*128+x];9 P0 y' C2 _! L; X3 ]& G: e
  5.         for (let bit=0;bit<8;bit++){
    - W) I: h: j+ q7 c+ F& B2 K
  6.           const on = (v >> bit) & 1;
      T' \/ V' e  X0 e! _* m
  7.           const i = ((p*8+bit)*128 + x) * 4;
    & q- H4 V& E7 M& K: Z( I  E* U
  8.           img.data[i]   = on ? 150 : 4;
    & ~9 u8 m1 z7 d0 [
  9.           img.data[i+1] = on ? 240 : 10;6 B; l4 [* i$ K2 L* o! n( l6 q5 \
  10.           img.data[i+2] = on ? 255 : 18;
    : T2 N6 h; O$ f6 J2 v- c: K. E
  11.           img.data[i+3] = 255;  C5 U! @! G  [+ K6 n4 \3 A
  12.         }+ C! C" w' Z; L( _2 s; W$ L5 Y; Z
  13.       }9 `: m5 ~* E: q' ]( u
  14.     }5 A( ~8 T# Q% q, V$ i1 s# T, j
  15.     ox.putImageData(img, 0, 0);
    0 o8 ~+ y+ ~. y; s# N
  16.   }/ v7 B7 w+ h( T/ u' ^7 U+ h) T/ d8 H
复制代码

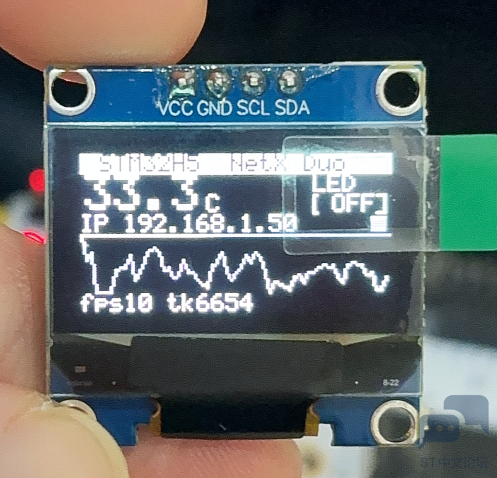

      3.png 4.png
: a) }9 l0 m% G& @- Y5 ~# p
! H% m% Z6 I9 t, F4 h5 }2 L GFXTIM仍然可以保证屏幕的刷新不受影响,跑了一端时间,网卡连接很稳,不光是NetX牛逼,H5这个处理器也牛。

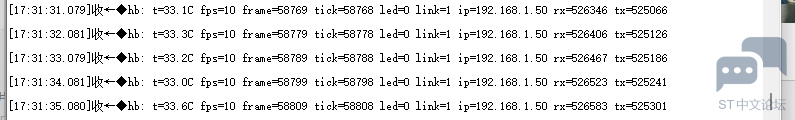

; |+ d  b/ F5 v6 z8 m$ [. l( s# @       5.png 3 L7 T! L* n- I2 p4 Y
      芯片温度也还是30度的水平,仅比不加屏幕和网络时平均高出3度。最后还得附上实拍4 G, V  X. S- \% h  ~( |# y/ o* j

6 t% n. {: L& Y2 U  F2 D0 f
' ]# k* ~+ d1 B3 M7 r6 o
$ M$ F6 h4 c/ n1 p( r
