[Arduino STM32] 03：OLED 驱动
/ i9 I2 p8 _$ Y& t# C, G

% p2 g/ I& }& F. }6 g上一篇我们知道了 Arduino STM32 板上管脚与 STM32F103C8T6 之间的对应关系，那我们来思考一个问题：Arduino STM32 是否可以直接运行原本 Arduino 的程序呢？
  N3 d: K' Z$ A: _# N
7 [* p6 H, _, N2 p/ w3 z  r这几天整理手上的板子看到了先前买的 LCD5110 模块，这是一块 84x48 的点阵液晶屏，网上有很多相关的资料与例程，而我在 Arduino 官网上看到了驱动这块液晶屏的代码：
& p% q0 a9 [; ?# p
Philips PCD8544 (Nokia 3310) driver

这些代码可以在 Arduino STM32 板上运行吗？我将前 2 个程序在 Arduino UNO 板上测试，确认了代码的功能，然后更改开发板 Board 为 Generic STM32F103C series　并且完成了编译。
! O3 ?/ l% c/ i& e7 x6 C
/ K" z3 e2 c' M5 x$ y程序中驱动液晶屏的管脚安排如下:

2 J: @" E9 m! Q5 o! \#define PIN_SCE   7
! e/ C: j) u. b5 h#define PIN_RESET 6
# r; G- P8 {, x; k#define PIN_DC    5
( Z: Q1 F% L  L% R* t#define PIN_SDIN  4
3 d8 `  p8 B& v+ Y. {, \6 _% i#define PIN_SCLK  3

. r+ f! H3 L3 c% J0 a8 ?对应于 Arduino STM32 板的管脚为：

7   ->  PA7
6   ->  PA6
5 e3 ?, `5 r7 S* E  K2 V' T5   ->  PA5
4   ->  PA4
$ L: [- ]' S$ c, P. h9 _0 w3   ->  PA3
1 a1 y1 t4 H. J* a5 S
连接好接线后程序下载，结论是这个程序是可以正常运行的。
8 f& b  l- f; r
3 H! W( @5 u- _- f! \+ Z0 @
  T1 h4 ^& s6 A4 s+ g2 D% f6 N运行结果：
% f3 m- \- E# c# h1 N

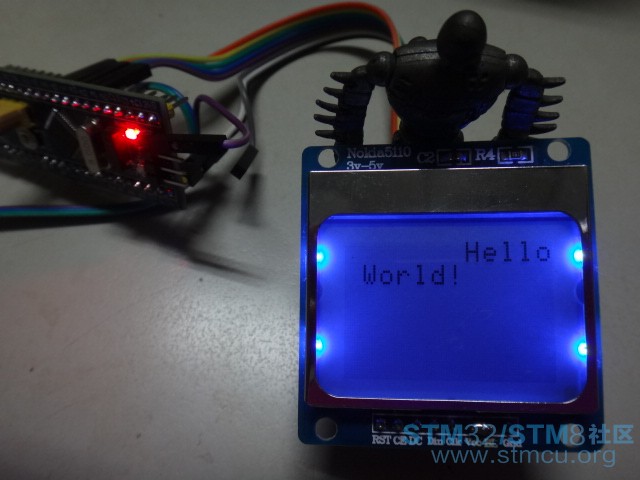

2 @$ i3 ~, u  P7 Z# V第一个程序：
A001
A001.rar (1.56 KB, 下载次数: 67)

2016-11-16 09:22 上传

点击文件名下载附件
  d4 r) k! z2 c7 M8 |$ r/ l# ~- j% C9 N

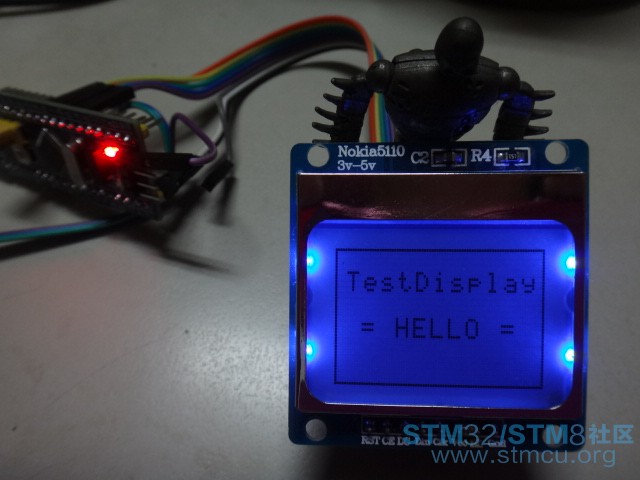

+ B2 E( |; E! l# Y第二个程序：
A002
A002.rar (2.25 KB, 下载次数: 37)

2016-11-16 09:22 上传

点击文件名下载附件
; Q, l' M$ V4 H2 n
( N+ q% k9 V* l
3 s0 m) I" a8 B! y' `$ j3 A7 u* L7 Y
  a! t' y* n5 k
