开源基于CAN总线的Bootloader/IAP,含上位机及STM32单片机源码

[复制链接]
wdluo 发布时间:2016-12-9 14:59
功能简介:
  • 利用CAN总线实现对有CAN总线接口的设备进行固件升级;
  • 升级采用一键升级方式,傻瓜式操作,方便使用;
  • 用户可以自己修改上位机源码和下位机源码,实现固件的加密传输;
  • 目前此项目包含了STM32F1,STM32F2,STM32F4系列单片机示例源码,后面会增加其他单片机源码;
  • 上位机界面程序目前是用Qt(C++)实现,后面会增加C#,Labview版本代码;$ I9 v# R7 I1 D: Z

* X) H: R+ {3 X( n使用步骤:; `" K% X0 C4 A3 b8 }
1,找到和你所使用的单片机对应的源码,比如为STM32F103芯片,用keil 5打开bootloader/RVMDK目录下的工程,检查下你的CAN总线引脚配置是否跟我代码里面的一样,若是一样的,则可以直接编译下载,若不一样,则需要更改CAN总线引脚配置部分代码;, B5 l' e  m7 G/ B3 O0 v
2,和bootloader同目录下有个app目录,同样打开app/RVMDK目录下的工程文件,并编译工程,若一切正常的,那么在app/RVMDK/Output目录下应该会生成一个.bin文件,这个就是我们后面用来升级的固件;
. ~8 p/ t; K2 x( o' a0 h0 w3,使用Qt5打开software/CANBootloader-Qt/project目录下的CAN_Bootloader.pro文件,点击“构建”->“运行”即可编译运行此程序(若没有Qt开发环境,可以直接下载我打包好的程序,安装后即可运行,百度网盘下载地址:https://pan.baidu.com/s/1hsFjZMk ,在“软件”->“CANBootloader”目录)。
4 ?! g% p2 _1 r2 \4 i9 U% G4,运行CANBootloader上位机软件后,点击“操作”->“扫描节点”,此时软件会弹出节点地址范围设置对话框,设置好扫描的节点返回,点击“确定”之后软件就开始扫描节点,同时将扫描到的节点显示在节点列表里面,选择列表里面的节点,然后再点击界面上的“打开文件”按钮,在弹出的文件浏览对话框中找到第2步编译出来的.bin文件,然后再点击“更新固件”按钮,此时就会开始固件更新,固件更新成功后,节点列表里面的节点固件类型会由原来的“BOOT”变成“APP”,到此固件更新完毕。2 }  O. y2 J/ u
5,若当前固件是“APP”的情况下,一样是可以进行固件更新的,只是在更新固件之前程序会有一个固件跳转的操作,具体流程可以参考源码。
! [' }5 B/ K+ R+ z1 J: x, H/ |% D* y! n+ \# ]3 v
软件演示:/ u- @$ z# F, o

% T& T3 F0 g/ h  [1 R3 [; o" M6 B2 M" d* a% q& Y' x" _
源码下载:
& `3 ?- Z. w: c, ]" z8 p7 s4 Zhttp://github.com/usbxyz/CAN-Bootloader) J5 S* }  m+ A1 c" S1 b
上位机软件安装程序下载:https://pan.baidu.com/s/1qY6gkJa
8 Y7 G4 ?! U0 a" A: h$ W8 a! d; R$ a
赞 收藏 25 评论29 发布时间:2016-12-9 14:59

举报

29个回答
仙人球W 回答时间:2017-9-11 18:43:54
楼主,调试代码过程中出现如下问题,请指教!不胜感激3 F7 ?! D$ x- `# S- e% S  ?: l" M

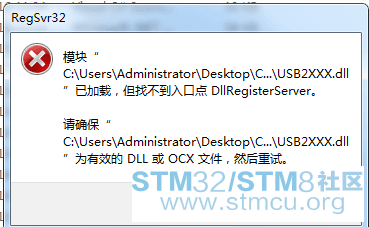

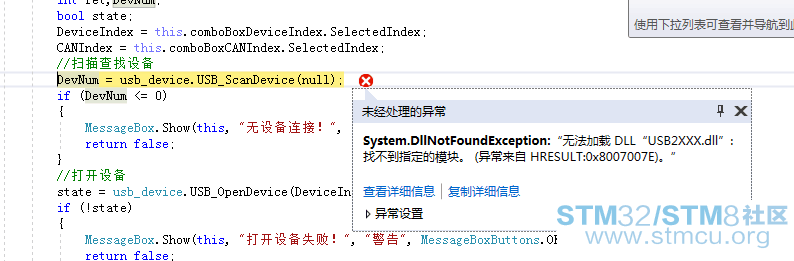

1、扫描设备出现问题[img=0,1]file:///C:\Users\Administrator\Documents\Tencent Files\540709935\Image\C2C\II87NVW_AZ6K}5@2U2[Q70Q.png[/img][img=0,1]file:///C:\Users\Administrator\Documents\Tencent Files\540709935\Image\C2C\II87NVW_AZ6K}5@2U2[Q70Q.png[/img][img=0,1]file:///C:\Users\Administrator\Documents\Tencent Files\540709935\Image\C2C\II87NVW_AZ6K}5@2U2[Q70Q.png[/img] TIM图片20170911184102.png , T- \' Y3 q/ }; U& Y, `) v  M* f
是不是DLL要先注册一下,WIN7系统
. P, E/ N1 \: Z" S
, Y$ y6 P: T+ c5 b2 O1 R! H2 F$ c6 e# s6 o1 O

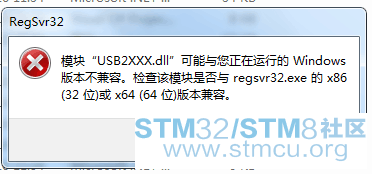

file:///C:\Users\Administrator\Documents\Tencent Files\540709935\Image\C2C\ICG~)1H)3_L2H{4F%146EVM.png 1.png ( j+ g3 _% U$ H$ G, s# Y
! @1 ?  U3 t4 `, M& v6 W
8 D6 o/ J1 f* a: C
# C1 Y3 Q4 j4 J, T# i2 O* S8 v& V9 t, l) U% ~( ], V: z
2、楼主使用的CAN卡为什么牌子,我使用的是周立功的CAN卡,是否CAN卡有问题。谢谢!!
9 }" W9 z4 G, d/ ^' r; c/ k
wdluo 回答时间:2018-5-31 10:16:44
目前这个程序不支持ZLG的CAN卡哟,提示无法加载USB2XXX.dll是由于没安装我们的驱动程序导致,我把最新的软件发上来,安装后就会自动安装驱动程序。
2 S: R6 B. A) V0 ^) m, T% i链接:https://pan.baidu.com/s/1F8CAQN9ctMSGMdgz1PgD7w 密码:u9g3
lyn521 回答时间:2017-9-23 09:25:38
仙人球W 发表于 2017-9-11 18:43
7 J& R0 W! P1 p+ Z# y8 N* u; j) m1 G楼主,调试代码过程中出现如下问题,请指教!不胜感激
, g" O  |% c/ T* Y# i1 ^' Y1、扫描设备出现问题
0 A( n' z4 Y* W& B0 n9 F5 ^是不是DLL要先注册一下,WIN7系 ...
3 ^9 m; @/ [- }
扫描设备的问题解决了吗?我现在也是用的zlg的USB转CAN,发现连接不上。求指教
leo121_3006061 回答时间:2016-12-9 17:12:46
谢谢分享,正好手头有两块STM32板子,可以跟着学习
disheng4688 回答时间:2016-12-9 17:58:16
谢谢分享
luscu 回答时间:2016-12-9 23:09:12
不明白,PC没有CAN 接口 是怎样通过PC软件将数据发送到MCU?新手 不好意思
luscu 回答时间:2016-12-9 23:10:52
不明白,PC没有CAN接口,是通过什么方式将数据发送给MCU?
春眠不觉晓 回答时间:2016-12-10 19:20:31
买个USB转CAN的卡就可以了
斜阳 回答时间:2016-12-11 10:09:18
谢谢分享
wdluo 回答时间:2016-12-19 12:50:39
协议说明文档,Labview程序源码,C#版本程序源码已经提交到github
wdluo 回答时间:2016-12-19 12:51:26
luscu 发表于 2016-12-9 23:09! f- [1 D! d7 h0 \9 B5 r
不明白,PC没有CAN 接口 是怎样通过PC软件将数据发送到MCU?新手 不好意思
% ^# J( w$ H9 @9 O" s6 B- R  n
可以用USB转CAN适配器来实现
peter001 回答时间:2016-12-19 12:57:54
谢谢分享
为你分心 回答时间:2017-4-20 09:47:47
你这个软件不支持周立功的USB-CAN啊?????
wdluo 回答时间:2017-4-20 09:51:32
为你分心 发表于 2017-4-20 09:47% I7 T" U  d  {  K
你这个软件不支持周立功的USB-CAN啊?????

! X1 [3 |5 @* k不支持,若要支持我可以帮你定制开发,Q,188298598
zbber 回答时间:2017-4-20 11:32:35
协议说明文档,Labview程序源码,C#版本程序源码已经提交到github
