基于STM32和RC522做了个门禁控制器

[复制链接]
haifeng-388081 发布时间:2017-1-3 13:11

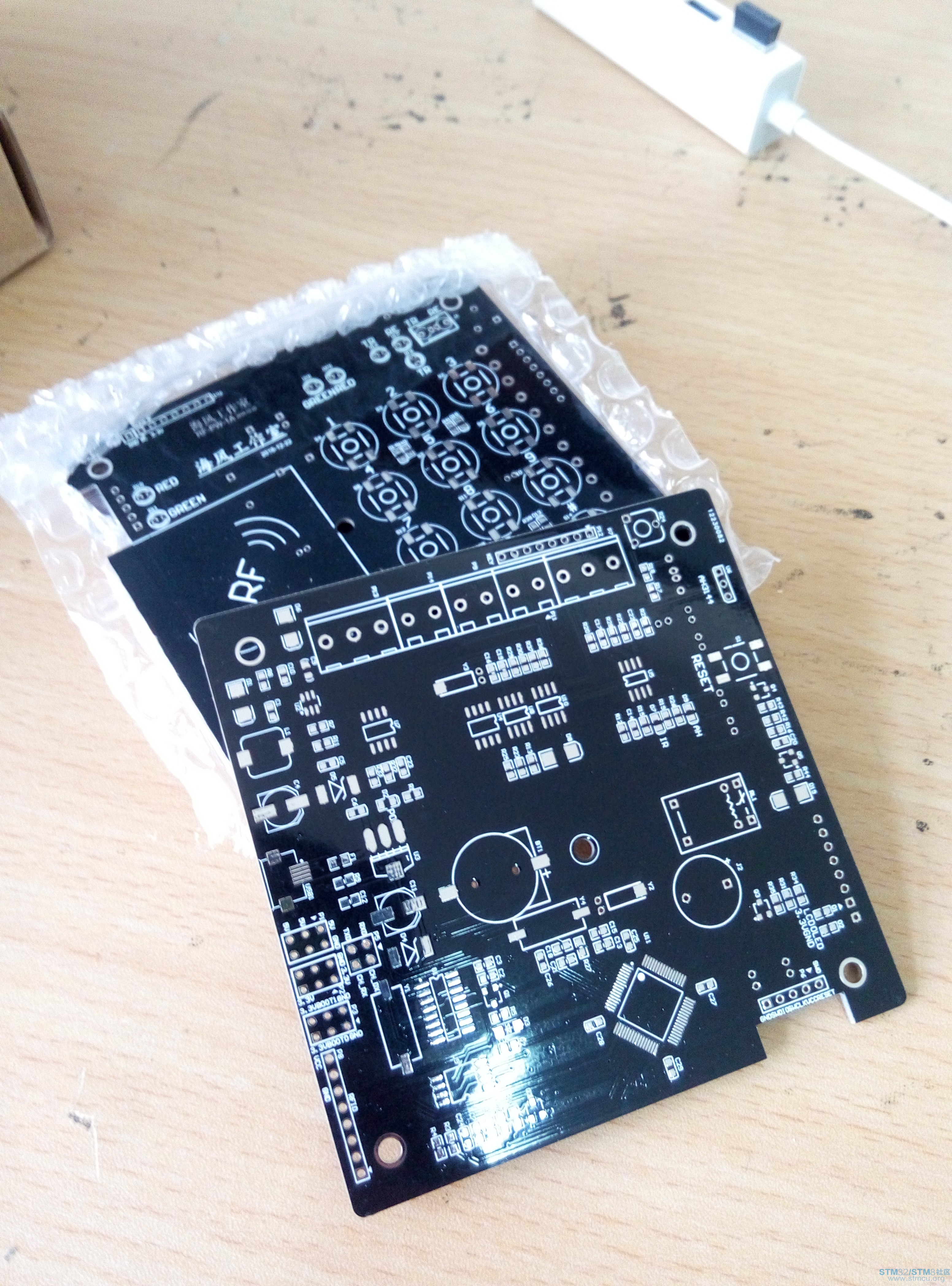

前些日子,使用STM32F103最小系统做了个门禁控制器,后来干脆打样做板子吧,辛辛苦苦等待了一个多星期,板子终于到了,先看看板子吧,黑色的,看着比绿色好看多了,7 I$ Z  T. F* e
7 ^: _" Z( a$ ~ P70103-130207.jpg # p# ~* |; v" h& z5 a0 G
后来,焊件,调试硬件是否正常。6 V+ i8 H* K! J5 N/ e* w
这上都焊好后的,LCD5110显示屏用了个转接板,如果不用转接板,只能头向下用,看着很别扭,如果用OLED是正常的
# c8 p9 C, z, Y* V4 c下面是两个对比图' R# k1 S* J) Y) n

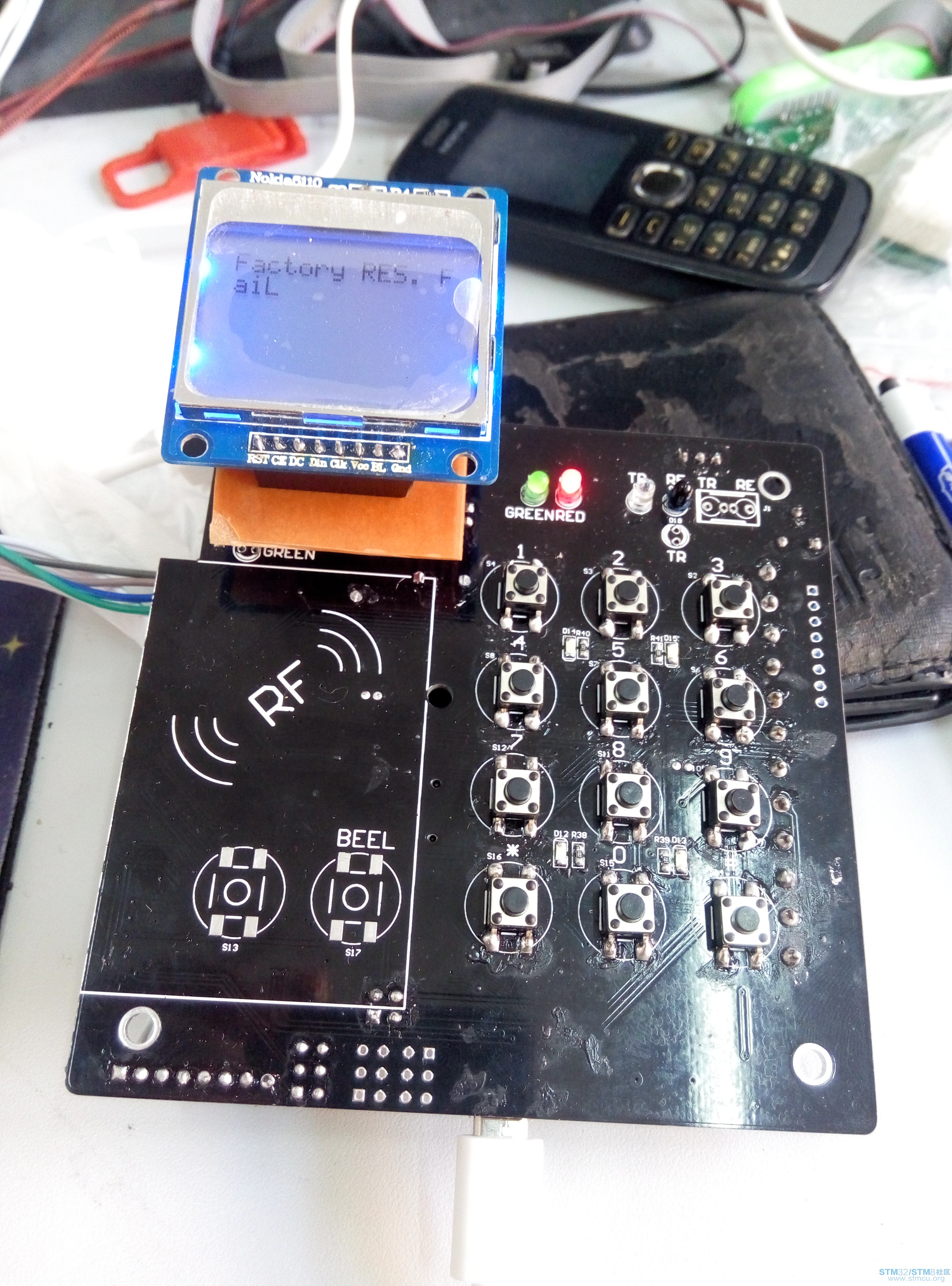

P70103-125039.jpg P70103-130715.jpg
0 z2 {) u; Z' \/ D整体图7 t$ _& C3 X) Y: M0 j5 t

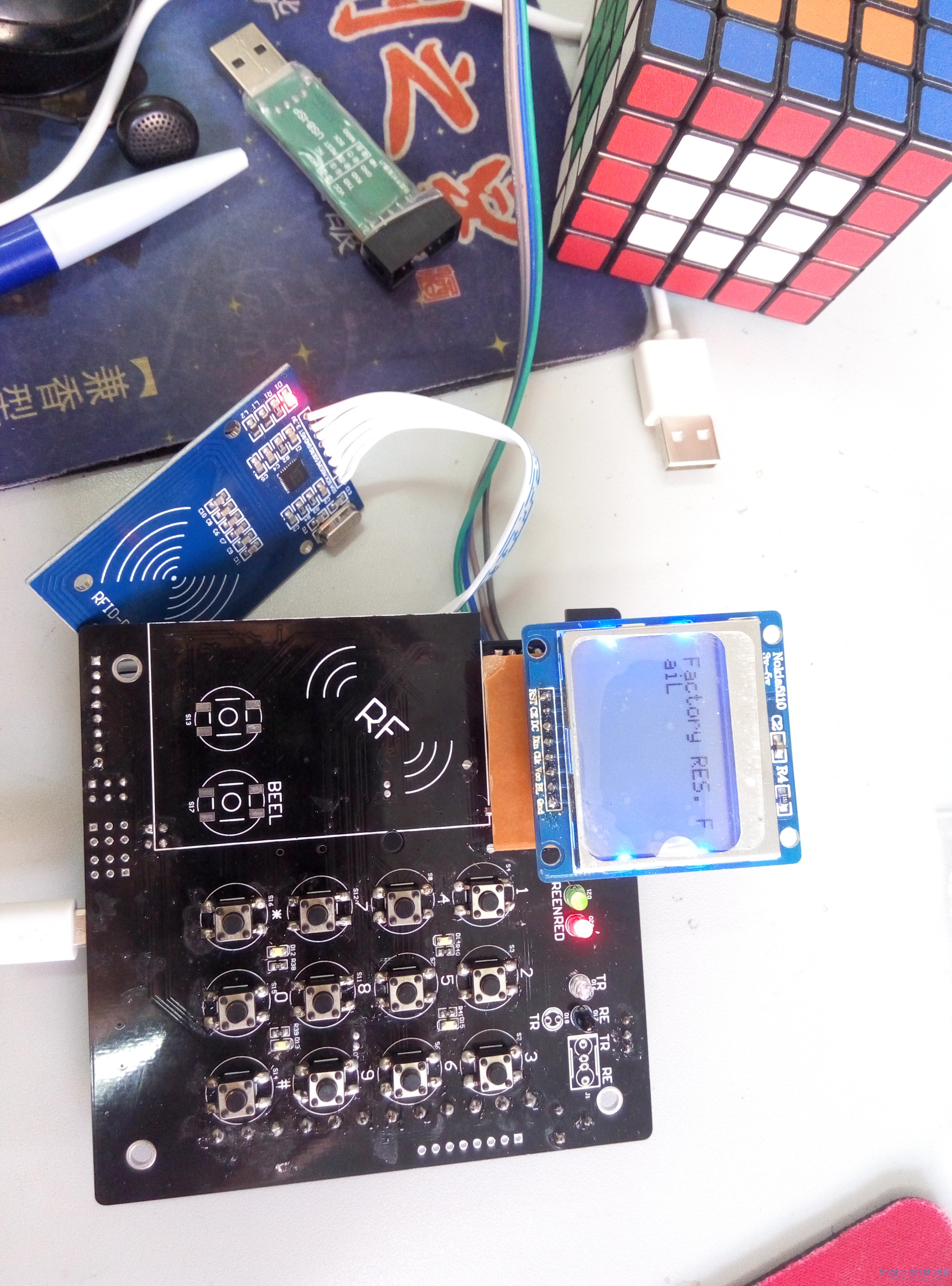

P70103-125721.jpg ! B" ?4 `/ u. V" W
. t) R0 D( ^6 F2 D外挂的RC522模块  E( K- e1 o- X" G7 j& u" u( l* y6 \
+ c6 U4 v# {4 c! k& H+ A( |程序正在调试,这次打算使用UCOS_II写,以前用裸奔的,由于改到了引脚,不能直接使用,等程序调好后再来个图吧。
