运行效果图

运行效果图

面包板接线

面包板接线

材料清单

材料清单
NUCLEO-F042K6一块，https://detail.tmall.com/item.htm?id=524897143044
WS2812灯环一个（24盏灯），https://detail.tmall.com/item.htm?id=525645384067
面包板一个，https://detail.tmall.com/item.htm?id=16513870165
我用上述链接购买的，供有需要的同学参考，我与卖家仅有买卖关系。

分享一下我采用的方案
WS2812的时序非常特殊，见下图，没有办法使用标准的外设来驱动，得使用模拟实现。我采用的方案是SPI+DMA，用一个字节的SPI数据来表示WS2812的一位数据，SPI时钟频率调整到6.4M（800K * 8，WS2812的速率要求为800K，SPI每8个位长表示1位WS2812数据），SPI数据0x70（3个1，5个0，符合WS2812低电平的时序要求）表示WS2812的0，SPI数据0x7C（5个1，3个0，符合WS2812高电平的时序要求）表示WS2812的1。一个WS2812需要24位数据，首先将这24位RGB数据转换成24字节的SPI数据，然后使用DMA将24字节SPI数据发出去，这样就可以驱动WS2812了。我这个灯环有24盏LED，那么需要24*24=576字节的SPI缓存，用DMA可以一次性操作。这种方法比较耗内存，但是实现起来比较简单，输出时序一致性非常高。源代码已经上传至OSChina：http://git.oschina.net/zoomdy/BlueSoRing

WS2812时序

00dd 发表于 2018-8-24 19:00
7c 70怎么算的呢，我知道5个1 ，3个1的事情，但是不是连在一起5个搞或者5个低，这是为什么呢？ ...

这也是引起我的好奇,实作将0x7C改成0xF8(0x7C<<1)结果就是不行,可能是STM SPI DMA的特性.

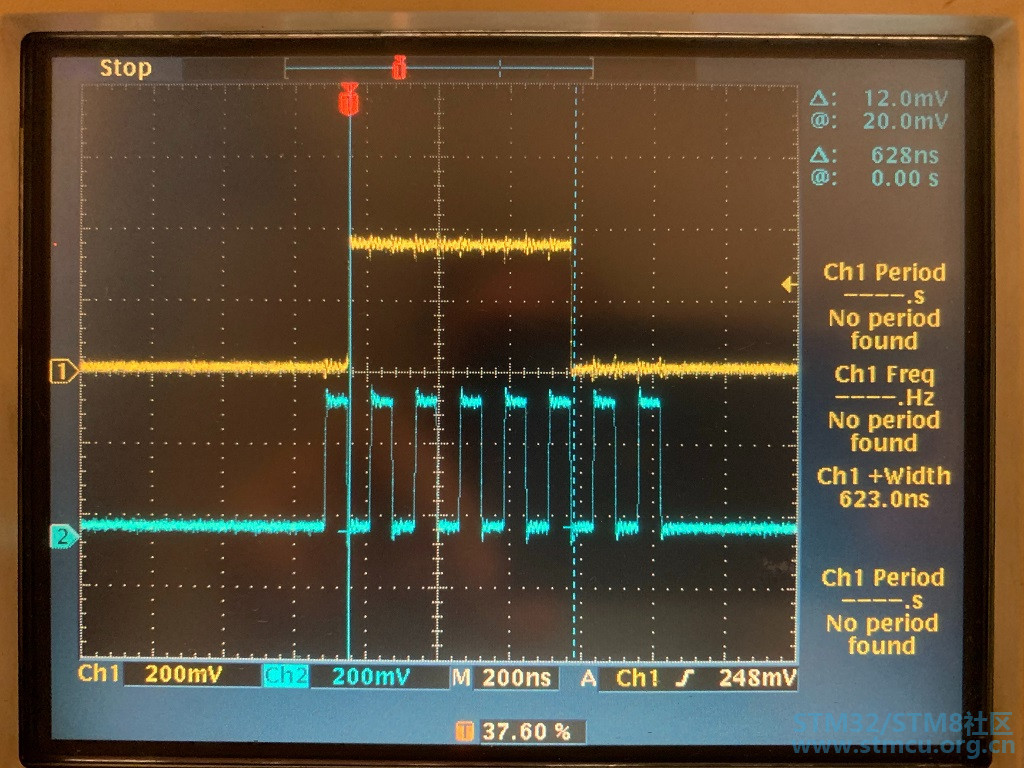

示波器波形如下:
黄色:SPI MOSI
蓝色(仅参考): SPI SCK

0x7C


0xF8

不知道怎么来根据时序图计算0、1码。。。
比如我的是stm32f401
RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);
spi频率配制成8分频
SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_8;

接下来该怎么计算呢？

路鸣雨 发表于 2017-1-22 08:34
挺漂亮啊，不过还得琢磨一下实际用到哪。我正想把它或者8X8RGB模块设计个往车里中控台上放的饰品呢，多靓丽 ...

我有个想法，结合一下磁力传感器做个指南针

加个电机转动。

yanhaijian 发表于 2017-1-21 10:16
加个电机转动。

哈哈，想法不错，不过不用电机的，移动像素位置就旋转了，实际效果就是在旋转的，静态图片看不出来

有点意思。。

谢谢分享

板猪做的不错

厉害厉害

有圆形灯的原理图吗

草民星空 发表于 2017-1-21 13:50
有圆形灯的原理图吗

你是说PCB原理图吗？没有啊，不过很简单的，就是把多颗WS2812串联起来，参考WS2812数据手册就可以了。

既然写了，传个代码呗

挺漂亮啊，不过还得琢磨一下实际用到哪。我正想把它或者8X8RGB模块设计个往车里中控台上放的饰品呢，多靓丽~

挺好的。。。。。

zoomdy 发表于 2017-1-21 19:46
你是说PCB原理图吗？没有啊，不过很简单的，就是把多颗WS2812串联起来，参考WS2812数据手册就可以了。 ...

好吧  谢谢了

wu1169668869 发表于 2017-1-21 22:11
既然写了，传个代码呗

http://git.oschina.net/zoomdy/BlueSoRing 已经上传到这里了。
