) L4 q3 a7 n, j( o/ M手里有nucleo-f446ze，之前移植没有使用STM32自身携带的DAC。最近想用DAC产生复杂波形，来模拟声音。我的做法是用杜邦线焊接到3.5mm耳机孔接插件，然后用耳机插入插孔做测试。当然这种方法可能对耳机造成伤害。在公司里用示波器来测试生成的波形，然后到家之后用耳机来测试音频信号。
为了产生合适的音频，还需要了解音调的频率。因为纯音是正弦波行，所以关键的一步是产生可调节频率的波形。在这个过程中遇到几个问题。

我使用的是通道2产生正弦波，用DSP函数产生100个采样点数值。这些都没有问题。我使用DMA和TIM触发的方式产生DAC波形的，问题出现在三个方面，这里做一个总结。
1、用HAL_DAC_Start_DMA开启通道之前，先启动TIM(HAL_TIM_Base_Start).
2 D( A6 ?1 ]1 m7 m* q# I+ {/ V9 G2、这里要对定时器的主触发输出事件设置成UPDATA而不是Reset或者Enable
3、DAC的对齐方式可以是8位或12左/右对齐，因此DMA的PeriphDataAligment要相应的设置为Byte或者HalfWord。而MemoryDataAligment若设置的和数据源不同就会出现问题。我就出现了数据源是uint32_t,而外设和存储器的对齐方式都是半字方式的。这就出现了波形切换的时候总有个0的部分。后来才发现、

应该还存在的几个问题是DMA的模式要设置成Circular，TIM更新的时间在哪里。
% U- |$ D6 f* \. b3 Y# \  r
) N7 @4 m6 N3 M) M+ Q  r  p, A【本帖是自己对工作过程中问题的总结】
1 s% J0 G5 @  D5 o& F' Z

/ r4 F* h9 w1 G; U  a||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
! [& n' z# [( S6 {: Q5 c, P" ^6 u8 x后面做了一个简单的音频测试程序，来测试频率和音调的关系。效果还可以，但是想要做到播放wav格式的文件还需要继续试验
* ]9 S+ B% d& b/ t9 D0 R& D  V||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

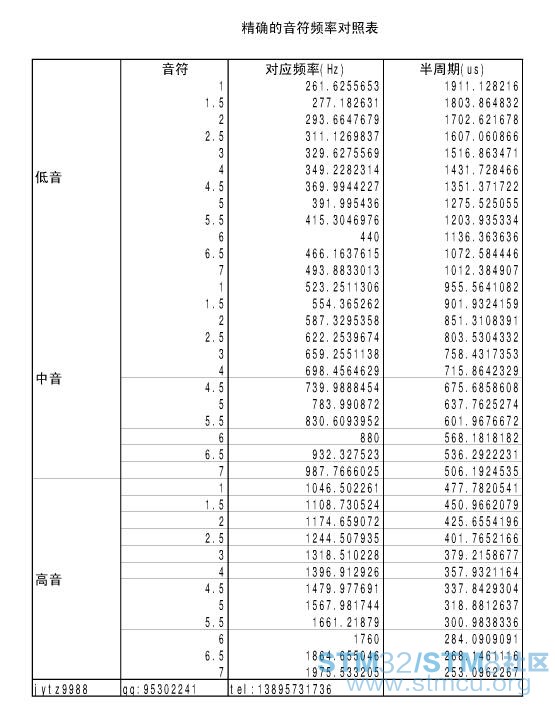

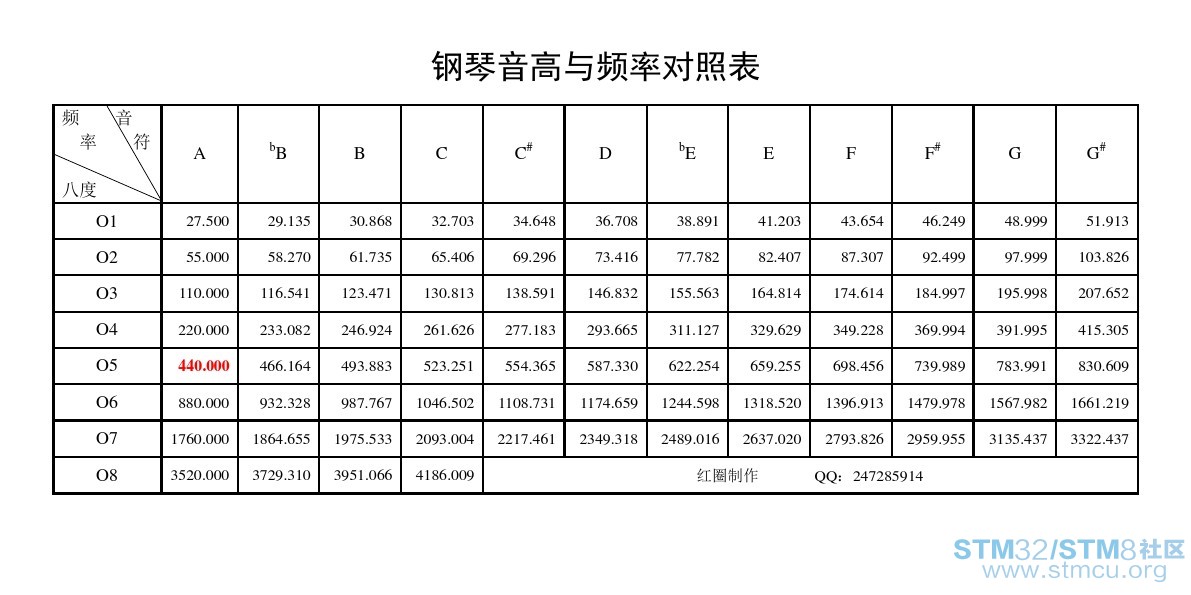

; K8 ^* C: e. Z. V' i8 C下面粘贴几张参考频率表格:

( Z! g- @6 A' q# e

* f7 Y9 o" T" Y  H6 b计算timer的Period的方法也很简单。比如的用的是TIM6，用的是AHB1的时钟90MHZ。而我的正弦波是100个采样点。因此我参考这张表格来设置时就是下面的公式： 备选音频周期(us) * 90 / 100 即可
比如中音1，设置的Period就是1720.另外需要注意TIM6/7是16位的定时器。ARR内的数值不能超过65535.
' T" \6 g0 T: X( T' {6 a下面上传一下附件和测试的图片：
DAC_TTDMA.rar (8.54 MB, 下载次数: 183)

2017-2-7 18:43 上传

点击文件名下载附件

以上是简单的测试，望能抛砖引玉
