前段时间贴主看了Cortex-M3的NVIC，对其中断嵌套甚是着迷，于是瞎搞了几下下……瞎搞就瞎搞嘛，但却搞出了问题……
1 t- D6 U4 T* I2 J3 Y4 Q
废话不多说，直奔主题！
, s* p6 b2 U, c  p+ @. h
2 h: f; [9 k6 z* T& L* V/ _! ?通过查看Cortex-M3有关异常和NVIC章节的资料，贴主本来是想实现这么几个工程目标：
（贴主板子上的芯片型号是STM32F103C8T6，PA.8接的一个LED的阴极；MDK版本5.17&5.23）
================================================================
0 C) \; M: i- C+ _# P1 }$ y- f. H【1】不操作优先级寄存器，软件触发EXTI2中断进入其ISR里，再软件触发EXTI1。判断是否会发生中断嵌套？
+ K- Z3 H) C8 ~  工程预估：不会。
         why：①当不操作优先级寄存器时，Cortex-M3内核默认从比特0分组（因为SCB_AIRCR寄存器的优先级分组三位复位值为0），即优先级寄存器高四位均表示抢占优先级；
; X- d% a0 @" Q- y                  ②优先级寄存器NVIC_IPRx高四位复位值为0，由于没重新赋值，所以抢占优先级均为0；【也就类似于除能了CM3的中断嵌套机制。】
) e; ]- y+ S/ a, L) Q                  ③优先级寄存器高四位均表示抢占优先级且为0，亚优先级均为0。所以优先级取默认的硬件异常号，虽然EXTI1的默认异常号高于EXTI2，但不会发生中断嵌套。
# ^4 E! r6 |0 P& K2 s9 G& k  ]-------------------------------------------------------------------------------------------------------------------------------
【2】优先级寄存器的高三位表示抢占优先级，且EXTI1和EXTI2抢占优先级相同，但EXTI2的亚优先级高于EXTI1。软件触发EXTI1中断进入其ISR里，再软件触发EXTI2。判断是否会发生中断嵌套？
/ K- d8 \* I7 `# E2 s  工程预估：不会。
         why：二者抢占优先级相同，亚优先级的高低不导致中断嵌套。只是当抢占优先级相同的异常有不止一个同时悬起时，就优先响应亚优先级最高的异常。
+ a  m' w/ Q  V- d3 c8 k-------------------------------------------------------------------------------------------------------------------------------
! `$ y8 J) q1 N- F& G1 C【3】优先级寄存器的高二位表示抢占优先级，且EXTI2抢占优先级高于EXTI1，但EXTI2的亚优先级低于EXTI1，在软件触发EXTI1中断进入其ISR里，再软件触发EXTI2。判断是否会发生中断嵌套？
+ e5 v7 o: y9 }( S4 g  工程预估：会。
# z0 x" T: c) t- a         why：EXTI2抢占优先级高于EXTI1，亚优先级的高低不导致中断嵌套。
-------------------------------------------------------------------------------------------------------------------------------
. h% I8 w' e0 i# U$ h【4】无抢占优先级，优先级寄存器的高四位均表示亚优先级，但EXTI2的亚优先级高于EXTI1，在软件触发EXTI1中断进入其ISR里，再软件触发EXTI2。判断是否会发生中断嵌套？
4 Y6 n% z( q( v+ |! D* m- G' x  工程预估：不会。
  a( G& e- k# a! ^9 I  i         why：无抢占优先级【相当于除能了CM3中断嵌套机制】，亚优先级的高低不导致中断嵌套。
0 Z0 |# R( h" \0 H7 n' v& x! @- t================================================================
& A- }. ]3 Z" P7 }很明显，每一个程序均非常简单。但将程序下载到硬件上跑的效果会不会如预估一样呢？
0 M  g' r2 K) a1 `1 X& B0 v4 m
第一个工程的代码如下：
“main.c”源文件里
9 c3 d7 U" m. ^

1. #include "stm32f10x.h"

2.
   " L" [2 o  z! D6 W; z
3. #define GPIOA_ODR_Addr        (GPIOA_BASE+0x0C)                //GPIOA端口寄存器ODR的地址

4.
   * Z1 q4 Y- |" i' W# y4 f
5. #define BitBand(Addr, BitNum)        *(__IO uint32_t *)((Addr&0xF0000000)+0x02000000+ \

6.                                                                                                         ((Addr&0x000FFFFF)<<5)+(BitNum<<2))
   ( v' `* m- ^$ ]6 e7 U* s  m2 w
7. #define PAout(n)        BitBand(GPIOA_ODR_Addr, n)        //偏移地址取的是32位寄存器的第一字节的，所以n的取值为0~31
   ; [; }; X7 q$ c4 b5 P9 Y( i
8.
   ! f8 [$ W. m2 \4 j" \2 G
9. FlagStatus led = SET;                                                        //外部调用的全局变量（声明在stm32f10x_it.h头文件）

10.
    5 m4 H$ |' g8 M2 g
11. static void RCC_Configuration(void);                        //函数原型声明

12. static void GPIO_Configuration(void);

13.

14. /**********************************************************************
    1 c: z# u1 a. H9 A  G6 `- N4 ]
15. * Function Name : MAIN
    - F" {7 p+ j0 F0 a9 G, t( p
16. * Description         : main program

17. * Input                 : None

18. * Output                 : None
      b! W9 W. f% K& P
19. * Return                 : None
    # l9 U$ {8 \6 o/ N! }( W/ i
20. **********************************************************************/

21. int main(void)

22. {
    1 X0 v3 V: C: c1 _% s
23.         RCC_Configuration();

24.         GPIO_Configuration();

25.         PAout(11) = led;                                                        //上电关闭LED

26.

27.         NVIC->ISER[0] = NVIC_ISER_SETENA_7 | NVIC_ISER_SETENA_8;

28.         EXTI->IMR |= EXTI_Line1 | EXTI_Line2;
    0 G$ y1 T$ o$ y4 I7 T' f
29.

30.         EXTI->SWIER = EXTI_Line2;
    ) N. C/ z) |* V# U' f
31.

32.         while(1)
    ( m- h( X* l9 l6 h
33.         {
    1 Q; a8 r) r* J1 i. ]( h' n
34.                 PAout(11) = led;

35.         }
    1 [- ~& V+ l2 I0 l* J
36.

37. //        return (0);
    $ X; t7 z+ c7 C$ g
38. }
    8 F6 ^) M/ D* C# s. [' ?  a/ r
39.
    3 O& J$ O3 t$ n- k, n) S
40. /**********************************************************************
    5 [& i4 F6 O/ M
41. * Function Name : RCC_Configuration

42. * Description         : 配置时钟参数，使能外设时钟

43. * Input                 : None

44. * Output                 : None
    ) b( h+ j3 b) Y/ Y' S" U# K
45. * Return                 : None

46. **********************************************************************/

47. static void RCC_Configuration(void)

48. {
      d, l& Y7 }- z0 I: F, c5 \
49.         RCC_DeInit();                                        //将外设RCC寄存器重设为缺省值（选择HSI作为系统时钟，其它保持复位值）
    & ~( g" d, N7 j' x
50.         RCC_HSEConfig(RCC_HSE_ON);                //HSE晶振ON

51.         if(RCC_WaitForHSEStartUp() == SUCCESS)        //等待HSE晶振稳定

52.         {

53.                 RCC_HCLKConfig(RCC_SYSCLK_Div1);        //设置AHB时钟（HCLK）—— HCLK = SYSCLK/1
    1 A( H5 i3 J9 a2 J! ~: J& d/ S
54.                 RCC_PCLK2Config(RCC_HCLK_Div1);                //设置高速AHB时钟（PCLK2）—— PCLK2 = HCLK/1

55.                 RCC_PCLK1Config(RCC_HCLK_Div2);                //设置低速AHB时钟（PCLK1）—— PCLK1 = HCLK/2

56.                 FLASH_SetLatency(FLASH_Latency_2);        //在SYSCLK周期与闪存访问时间插入2个等待周期
    $ u% M' ]' ?* ^
57.                 FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);        //启用闪存预取缓冲区
    & k8 d1 a. A3 r
58.                 RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_9);        //设置PLL时钟源及倍频系数 —— PLLCLK = (HSECLK/1) * 9 = 72MHz
    6 Z' h1 E; Q& p2 q
59.                 RCC_PLLCmd(ENABLE);                                        //使能PLL
      L/ Z+ F) V0 L0 a
60.                 while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET);                //等待PLL就绪
    . H# N% z, G! r
61.                 RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);                                //设置系统时钟（SYSCLK）—— 选择PLL作为系统时钟
    ( v- f3 y& u9 ^8 \& K9 k. K
62.                 while(RCC_GetSYSCLKSource() != 0x08);                                        //返回用作系统时钟的时钟源 —— 0x08：PLL作为系统时钟

63.         }

64.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_AFIO, ENABLE);
    # [4 N; U5 k9 o
65. }
    - @( z) p( B& [; W$ F+ \9 z
66.
    8 {% z! p; d. i7 i/ C& y  @
67. /**********************************************************************

68. * Function Name : GPIO_Configuration
    ) C5 [) T# I( s4 o
69. * Description         : 配置GPIO参数
    5 ]0 k; x& L4 X6 B; K4 K/ m) ?
70. * Input                 : None

71. * Output                 : None
    , {7 e) z% D) l; z
72. * Return                 : None

73. **********************************************************************/

74. static void GPIO_Configuration(void)

75. {
    ! ^7 S2 g7 ?( V! p: P/ F' m6 h' z
76.         GPIO_InitTypeDef GPIO_InitStructure;
      g& I% I0 G- U4 ~. k1 @* o: J
77.
    ( h% D, D4 Z6 M  \8 ]7 K
78.         /* 将GPIOA.11引脚设置为通用推挽输出模式，最大速度50MHz */

79.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;

80.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;        //GPIOA.9已配置
    * R% P9 Y" {  g) F1 W6 f& E8 M: ]
81.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    / [& B6 D6 x& S0 k! P
82.         GPIO_Init(GPIOA, &GPIO_InitStructure);
    2 {6 `" l' Y  [' I6 R* d
83.

84.         /* 将GPIOA.1和GPIOA.2引脚设置为浮空输入模式 */

85. //        GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_2;
    ; e0 R2 U0 ^; j1 e+ c8 V
86. //        GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;

87. //        GPIO_Init(GPIOA, &GPIO_InitStructure);
      A8 H* F3 H% T/ `0 ?% s2 \& ?/ i9 ?
88.

89.         GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource1);

90.         GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource2);

91. }

复制代码

“stm32f10x_it.c”源文件里：

1. /**

2.   * @brief  This function handles External lines 1 interrupt request.

3.   * @param  None
   ! H! x) N+ x0 d2 ?$ ?7 g
4.   * @retval None

5.   */

6. void EXTI1_IRQHandler(void)
   8 ?  [" n8 W& l! S1 p( p! b
7. {

8.         EXTI->PR = EXTI_Line1;

9.         led = RESET;

10. }

11.
    $ M' F- F4 a$ n  [, V
12. /**

13.   * @brief  This function handles External lines 2 interrupt request.

14.   * @param  None

15.   * @retval None

16.   */
    ; f- ?) K7 Z8 Z% L8 T8 f' x
17. void EXTI2_IRQHandler(void)

18. {
    7 G4 C7 d5 ^5 V7 e" N5 q# b7 t, O
19.         EXTI->PR = EXTI_Line2;                                //同时清除了EXTI_SWIER寄存器对应位
    # P6 k" P, s9 q6 T2 g2 ~
20.         EXTI->SWIER = EXTI_Line1;                        //EXTI1触发请求

21.

22.         EXTI->PR = EXTI_Line1;                                //清除触发请求

23.         NVIC->ICPR[0] = NVIC_ICPR_CLRPEND_7;//清除中断悬起标志【正常情况下，该寄存器对应的中断悬起标志在进入ISR时会自动清除】
    ( u! _: J% C$ T' D5 F& e
24. }

复制代码

“stm32f10x_it.h”源文件里：
* M" x/ L8 W) i( ]

1. /****** 用户自定义 ******/
   * O9 J7 b5 L) `# }3 h, M
2. extern FlagStatus led;                //声明一个外部调用的全局变量（控制LED亮灭的变量）

复制代码

显然代码很简单，软件仿真时各寄存器也是按照程序的意思显示各项数据指标。但是………………很残酷………………实际与理论发生了偏差 —— 将程序烧进硬件跑，LED亮了（即PA.8被置低了。但初始化时PA.8已被置高，而且EXTI1的ISR里才有将PA.8置低的指令！）。不应该是这样啊：虽然EXTI1的优先级高于EXTI2，但二者的抢占优先级相同，因此并不会发生中断嵌套，而且在EXTI2的ISR里已将EXTI1的触发请求标志和中断悬起标志均清除了。原因何在？

贴主找啊找，调啊调………………好吧，既然软件仿真解决不了，咋就来瞎搞硬件仿真。

连接好JLink与板子后，在MDK里点击单步调试“Step one line(F11)”，执行触发EXTI2中断的指令“EXTI->SWIER = EXTI_Line2;”后却不进入EXTI2的ISR，而且无论点击多少次单步调试，程序一直停在while里………………问题真是接踵而至啊………………

, _. |# @' ^' T5 Q  q初入ARM，练习背黑锅。

这时贴主想起了前不久的一次调试经历：单步不行，就全速（贴主本坛第一帖），于是点击全速运行“Start code execution(F5)”试了下。哈哈，LED亮了！当然，之前的问题并没有得到解决，但是后来的在线调试问题却有了头绪 —— 通过在ISR里设置断点，只要对应的中断被触发且被使能，点击全速运行就可以进入ISR。有了这样一个认知后，贴主又开始瞎搞起来了：软件触发EXTI2后，是何时进入其ISR的？

5 d+ s& ]; p8 v! i0 v为此，贴主就在主函数添加了三条将变量flag的值赋给其本身的赋值语句：
! N- n6 D1 g4 r

1. int main(void)

2. {

3.         RCC_Configuration();

4.         GPIO_Configuration();

5.         PAout(11) = led;                                                        //上电关闭LED
   8 f7 S" ?9 n& [8 ~# i7 J
6.
   / e6 r  \) U7 R( Z- {: k
7.         NVIC->ISER[0] = NVIC_ISER_SETENA_7 | NVIC_ISER_SETENA_8;
   1 G' l9 m8 q3 ^1 ^+ P* N
8.         EXTI->IMR |= EXTI_Line1 | EXTI_Line2;
   % ~4 \8 I6 Y5 G* V* W2 F' a
9.
   9 M/ l# B- C0 B# m% i( A, @5 b1 r
10.         EXTI->SWIER = EXTI_Line2;

11.

12.         flag = flag;
    + D; ?$ y" W9 E& e
13.         flag = flag;
    : Z# z! L) a) ]' [. X; x9 [0 V
14.         flag = flag;

15.
    $ U0 B1 k6 G$ _& |
16.         while(1)

17.         {
    : `7 g& M) t& v4 Z
18.                 PAout(11) = led;
      |" n. F4 g6 R2 T" |% n1 E
19.         }

20.

21. //        return (0);
    1 q, ]7 m; i+ x* f/ `. d3 B" S
22. }

复制代码

在线调试时在该三条语句均设置了断点，第一次全速运停在了第一条赋值语句处，再次全速运行时，程序进入到了EXTI2的ISR。如此说明软件触发一个中断，处理器并不会立即响应，这期间存在一个响应时间。学过8051单片机的童鞋应该知道，8051单片机的中断有一个响应过程：采样→查询→处理（各占1个机器周期）。Cortex-M3内核同样也存在，它将“中断延迟”定义为：从检测到某中断请求，到执行了其服务例程的第一条指令时，已经流逝了的时间。在CM3中，若存储器系统够快，且总线系统允许入栈与取指同时进行，同时该中断可以立即响应，则中断延迟是雷打不动的12周期（满足硬实时所要求的确定性）。在与时间赛跑的这12个周期里，处理器内部一直开足马力，进行了入栈、取向量、更新寄存器以及服务例程取指的一系列操作。但若存储器太慢以至于引入等待周期，或者还有其它因素，则会引入额外的延时。
2 c! w# z2 W/ ~9 @- ~5 P3 J4 o# F
3 o- B9 I! B) A" \6 i2 c本帖谈论到这，再来谈在线调试为何进不去ISR，以及最开始的工程为何实现不了预期的目标，原因已很明了。

: u  J+ v2 c4 ~2 I, P在线调试为何进不去ISR：中断延迟的存在，以及中断响应机制。

* Z  p3 E1 z9 j对于最开始的工程为何实现不了预期的目标：
在EXTI2的ISR里，软件是这样设置的：
8 r5 ~: @! Z9 b% O

1. /**
   7 w# u: W  d0 }: ~3 J; f
2.   * @brief  This function handles External lines 2 interrupt request.

3.   * @param  None

4.   * @retval None
   ! [0 B& C) A! f& R+ l
5.   */
   ( k) c) r2 G4 X5 I, \5 T
6. void EXTI2_IRQHandler(void)
   ) |8 z' ~3 j$ Z# v
7. {
   " b, X& E& K0 d- G3 G1 {
8.         EXTI->PR = EXTI_Line2;                                //同时清除了EXTI_SWIER寄存器对应位
   ! G/ [9 C9 ^& `2 n$ A3 O: N
9.         EXTI->SWIER = EXTI_Line1;                        //EXTI1触发请求

10.

11.         EXTI->PR = EXTI_Line1;                                //清除触发请求
    8 t4 c" i/ P; W. s% {7 b; s% c. r
12.         NVIC->ICPR[0] = NVIC_ICPR_CLRPEND_7;//清除中断悬起标志【正常情况下，该寄存器对应的中断悬起标志在进入ISR时会自动清除】

13. }

复制代码

也就是语句“EXTI->SWIER = EXTI_Line1;”触发EXTI1的中断请求，紧跟着就有清除EXTI1触发中断请求的指令“EXTI->PR = EXTI_Line1;”，显然由于CM3中断响应机制的约束，后面清除EXTI1触发中断请求的指令“EXTI->PR = EXTI_Line1;”实际无效。比如贴主在EXTI2的ISR里的第一条语句和最后一条语句各设置了一个断点，点击全速运行到最后一条指令，实际并没有清除EXTI_PR寄存器中EXTI1的挂起位（但若是在EXTI2的ISR里点击单步调试，就会清除该位，后面全速运行也不会进入EXTI1的ISR。原因前面已说明）。如下图所示：

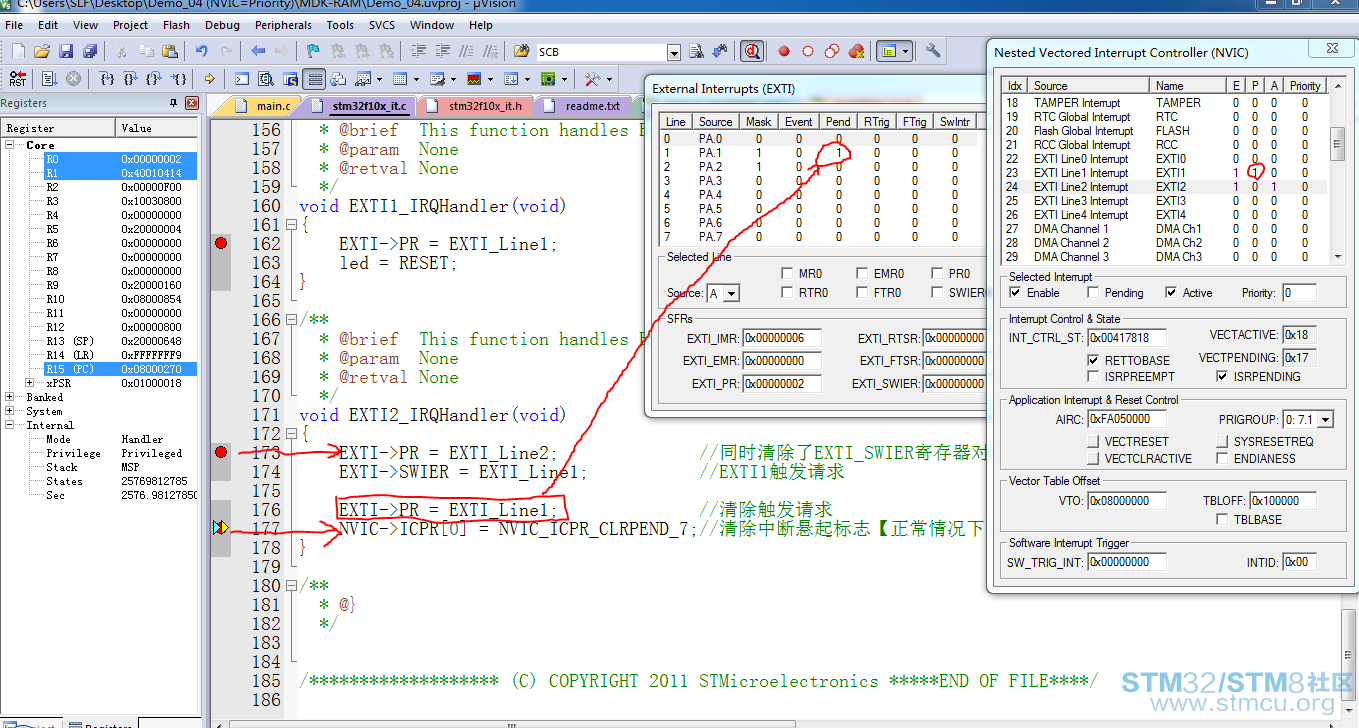

图1

在EXTI1的ISR里的第一条语句也设置一个断点，然后继续全速运行，程序果真进入到了EXTI1的ISR，而且是在执行完EXTI2的ISR后再进入的。如下图所示：

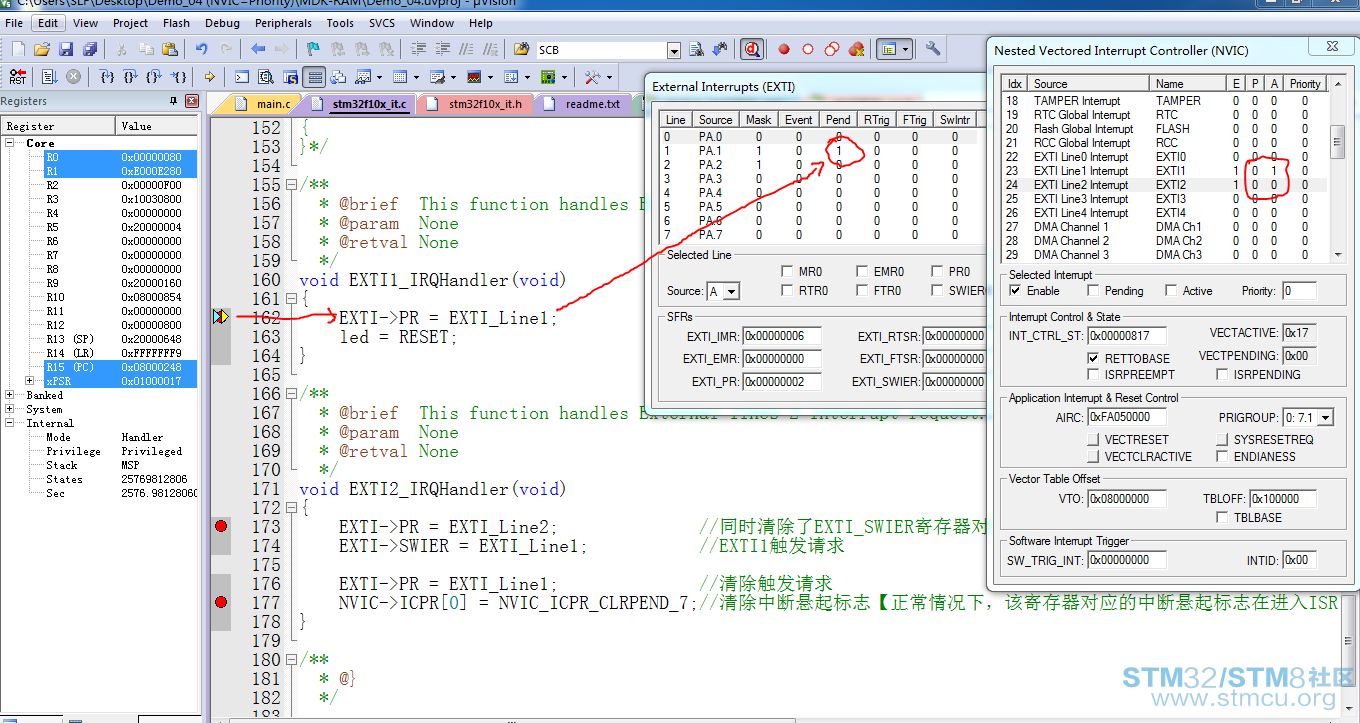

图2

1 S. ^' z. D+ `$ J这里说明了两个问题：
   一是前面所探讨的关于CM3中断响应机制；
   二是只要没有清除EXTI_PR寄存器中EXTI1的挂起位，即使有清除EXTI_ICPRx寄存器中断悬起标志的指令，该中断悬起标志仍还是会悬起（前提：不是该ISR对应的中断的中断悬起标志。若是该ISR对应的中断的中断悬起标志，在跳出ISR的同时该悬起标志再次被置位。
   比如：在本例的EXTI2的ISR中，由于指令“EXTI->PR = EXTI_Line1;”实际无效，所以它下一条清除EXTI1中断悬起标志的语句即使执行了，其对应的中断悬起标志仍是置位状态；而若将EXTI1的ISR里的“EXTI->PR = EXTI_Line1;”注释掉再全速运行，程序会一直停在EXTI1的ISR里。所以有时需要注意二者清除的顺序！）。关于第二点，参考手册里没有指明，但各童鞋需注意！
4 t+ ?9 o! k& @  E( N/ D; c0 g
% d, l0 h- P+ Z: O- B- ~& r: k
! X0 ~0 Y) t: p- O/ r  B+ C% S9 h经过以上分析，本帖最开始建立的工程的bug已经很明显：在EXTI2的ISR里的“EXTI->SWIER = EXTI_Line1;”语句后同样增加一条给变量flag赋值的语句：

1. /**
   5 |0 w( r6 V4 i5 G
2.   * @brief  This function handles External lines 2 interrupt request.
   : w8 g- ]7 s+ a: s* x6 m; G
3.   * @param  None

4.   * @retval None

5.   */
   6 @! l$ H- R3 i4 q
6. void EXTI2_IRQHandler(void)
   / V. v& K! F) t% l( f/ X0 \% |
7. {
   ; T: j6 b, M, o' f- I8 X
8.         EXTI->PR = EXTI_Line2;                                //同时清除了EXTI_SWIER寄存器对应位
   : X# K6 g8 u1 v, ^1 e% U
9.         EXTI->SWIER = EXTI_Line1;
   2 U  V" p% l& h* @3 ~) N6 ]! |
10.         flag = flag;                                                /****** ！！！此句必须有！！！否则程序运行有问题 ******/
    . i2 r, {: z1 L
11.         /*** 以下是判断EXTI1是否已经发生中断嵌套（两条清除语句缺一不可） ***/
    ! A% ?# E, O( E  J5 }4 L
12.         EXTI->PR = EXTI_Line1;                                //清除触发请求【必须先清除触发请求，然后再清除中断悬起标志 —— 软件仿真无区别，但硬件必须如此】
      ]* U& M) H- q( l1 k
13.         NVIC->ICPR[0] = NVIC_ICPR_CLRPEND_7;//清除中断悬起标志【正常情况下，该寄存器对应的中断悬起标志在进入ISR时会自动清除】
    6 G* h2 Y- n6 X3 M
14. }

复制代码

0 W) ]5 a$ H  _( U
* u2 r( S6 y" _# Q) C: v
7 W6 s0 L0 ^; _0 w( M总结下来，其实就是基本知识没掌握，所以每天都是在瞎搞又瞎搞………………

0 F8 |8 I1 @9 O6 d* l# P% l, _
Cortex-M3中文资料.rar (5.19 MB, 下载次数: 24)

2017-3-7 22:55 上传

点击文件名下载附件
Cortex-M3中文资料
PM0056 STM32F10xxx20xxx21xxxL1xxxx Cortex-M3 programming manual （Rev 5）- NVIC.rar (2.01 MB, 下载次数: 15)

2017-3-7 22:55 上传

点击文件名下载附件
PM0056
Demo (NVIC=Priority).rar (1.17 MB, 下载次数: 17)

2017-3-7 22:37 上传

点击文件名下载附件
本帖最开始所描述的四个工程的源码。
( f" j; }6 `" n5 `" m0 u! P

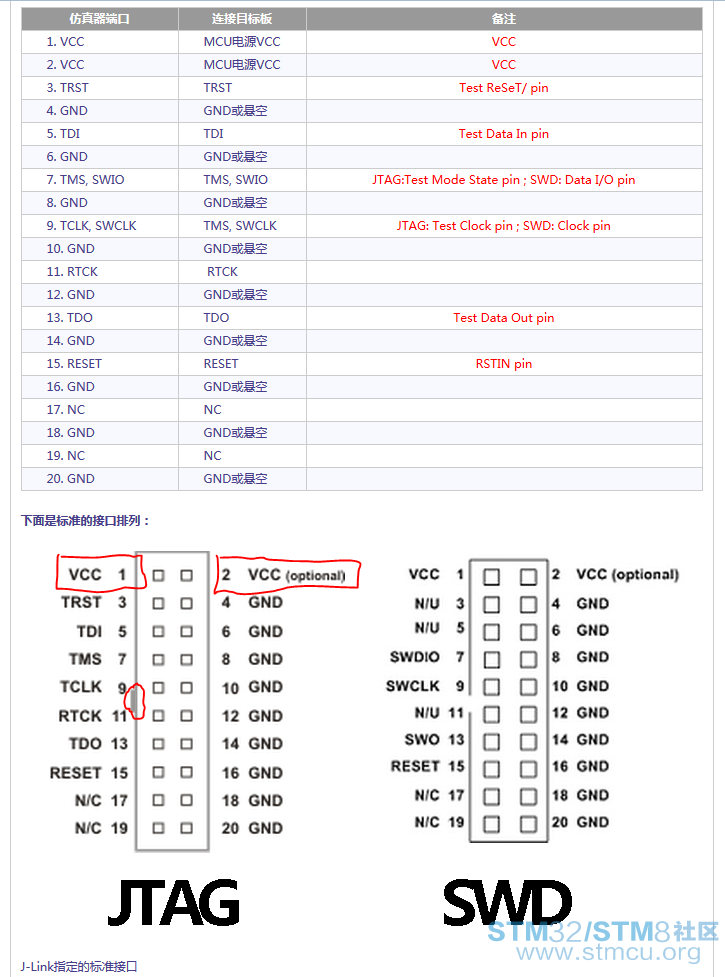

关于硬件连接，补充一下：JLink仿真器端口的1、2脚均定义为VCC，但第2脚被标注为可选择。如以下链接所示
& Q7 S3 g# |( U+ t. X+ q9 L
! Y2 `) |' w" w( y7 g. K0 `也就是第1脚必须与板子的VCC相连，至于第2脚呢？
; l! D) T0 `6 ]8 D' @经过帖主测试发现：JLink仿真器端口的第2脚连接的是仿真器内AMS1117稳压芯片的输出脚（或许有些JLink没有集成3.3V稳压输出），所以是可以给目标板子提供电源的。若板子没有独立供电，那么必须将JLink仿真器端口的第2脚与目标板的VCC相连。
/ m  `( ?8 K/ C) b* M注意：无论目标板是否独立供电，如若不连接JLink仿真器端口的第1脚与目标板的VCC，下载程序时会依次弹出内容为“No Cortex-M Device found in JTAG chain. Please check the JTAG cable and the connected devices.”和“Error: Flash Download failed - Target DLL has been cancelled”的窗口提示！ 前一个翻译出来也就是提示连接有问题。
: n$ o! j; H3 P9 ?（回复不能从本地上传图片，没图片显示形象，各位大虾将就下）

吐息间丶时光中 发表于 2017-3-8 09:50
关于硬件连接，补充一下：JLink仿真器端口的1、2脚均定义为VCC，但第2脚被标注为可选择。如以下链接所示
! j6 t; M9 e# p  K* ?
...

回复时选择“高级模式”就可以添加图片了。
- w) h/ o( Q" Q) G1 ]: }也可以使用ST-LINK/V2-1调试器。

moyanming2013 发表于 2017-3-8 13:28
6 G" C- d" h8 O! K回复时选择“高级模式”就可以添加图片了。
7 G7 c% @" P) l0 \& x9 |* z0 F7 ~) F1 Y也可以使用ST-LINK/V2-1调试器。 ...

( c& y/ @! j7 j  h6 Y: y$ A哈哈，多谢大神提示，看到喃。（今后可以愉快的斗图了）
目前身边只有JLink仿真器，其它仿真器今后应该用得到。

借此将图片上传：

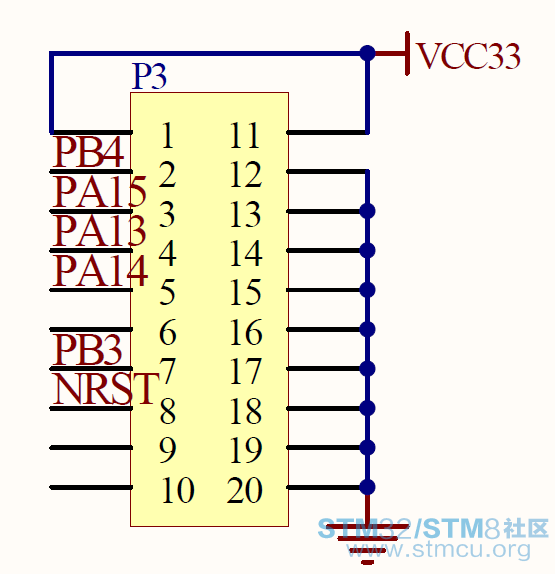

一般用FC头2*10P线连接，不会出现这种情况（前提是目标板本身已将对应的JLink输入引脚的第1脚连到VCC上。比如帖主的板子就是的，下图），容易出现这种情况是在用杜邦线去连接，又是1用JLink仿真器给目标板供电，就很容易少连这一根线。
" ]8 D* Q5 j7 _
6 m; r$ j, _* |9 N

纠正一个文中的描述错误：测试用的LED连接的是GPIOA端口的11脚，文中被错误的描述为第8脚（程序中是PA.11）。
--------------------------------------------------------------
( e4 ~4 @: `2 V, F感谢@zero99 的支持。
/ s& `* B" \9 F" f" j--------------------------------------------------------------
# G; \/ m0 a4 U* J
. B' }/ E7 h7 Q
