【实战经验】电机控制同步电角度测试说明

[复制链接]
zero99 发布时间:2017-4-1 15:07
电机控制同步电角度测试说明
; k8 x' d3 I2 e5 j/ {4 N: G$ l
前言- ^$ r7 E: Q8 x  E
在使用ST FOC电机库时,当使用Hall信号作为位置信号时,需要输入同步电角度数据,这个数据根据当前使用电机的特性进行输入,会在每次Hall信号变化时同步电角度,如果角度偏差较大时会影响控制效果,可能带来效率或者电机的震荡,初始测试还是有必要的,本文详细说明测试注意事项以及测试方法。
1 n; m9 a% W. Z! I: A
- o) X3 p. p' jST FOC电机库电角度约定/ Z* Z7 M( C# ~* |
默认电机A相的反电动势最高点作为电角度的0度;
2 ^7 }1 R, L+ \电机Hall A的上升沿到电机A相反电动势最高点的延迟角度为同步电角度;
* B* L+ {9 t% P 11.jpg
% c- \& X; j6 n7 o) U. K! ?* v8 O
; m3 E$ V6 F) _: q测试准备
3 l, K7 u5 Z8 a# [2 E. c如果电机没有虚拟中点接出,需要连接三个相同阻值电阻到电机的三相接线上,电阻另外一端连接到一起作为虚拟中点;! s5 S, r7 Q: N
9 ^0 o. s" Y0 L# w3 j9 s2 i将Hall信号接入5V电,并且在H1上接入上拉电阻;$ v" `, k! o; `1 o  j
接入示波器,转动电机,测试反向电动势信号以及Hall信号;
8 |8 d% p. r: z  S# E  a/ s, Y' W* o& l0 i5 o
波形测试及计算结果& n$ `$ ^3 r5 {( f. B
下面是举例说明电机测试波形+ K5 x; p  h2 o3 U  x; x
测试一个电周期的时间,这个周期对应360 度;
0 F  R, L, O5 N1 m0 G- y! `) c) c1 m 13.jpg

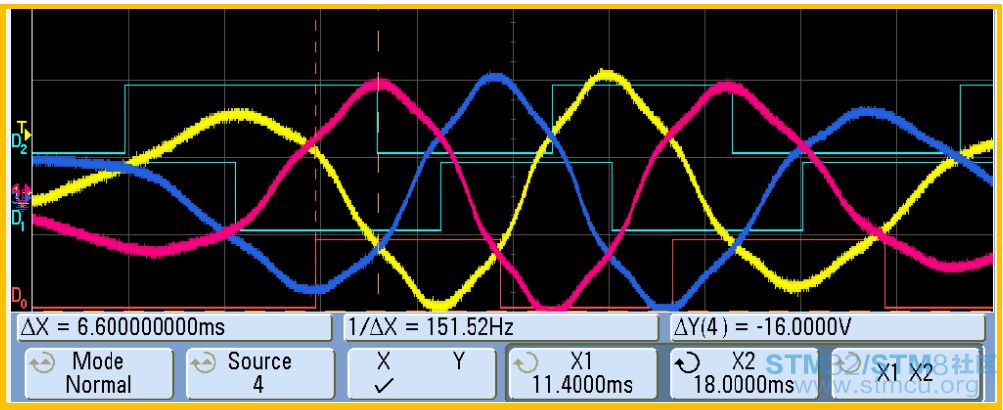

2 _  F2 T5 h2 R9 D! n1 T2 y$ @% @测试电机A 相反向电动势最高点到H1 的时间" }" E  T9 I5 J
7 R+ B) F$ T, ^5 ]' D上图中粉色为电机A 相反向电动势,红色数字端口D0 为H1 信号;2 R: S$ i8 ]# x- E' `) \6 S) f
该电机同步电角度:. c! y. |  P; Z7 k( p8 N4 \
θ =(37.2−6.637.2)∗ 360°/37.2 = 296°6 m' r4 e- l/ f5 l) k7 D* q, f

4 R2 ], _9 ^; N; M( s  J: p' }: p/ L4 r. @3 y- E0 Z5 p" c8 \$ e
同步角度添加到代码
2 U/ v7 {# c: S0 a$ o8 w如果使用Workbench 的话,添加到电机参数中,如下图:
- ?& O% R4 |' v/ D8 h 15.jpg 0 J; ^* H7 e* r) i
如果直接写入程序中,则将数据写入PMSM motor parameters.h 文件参数中
/ O+ ^" T# T+ D  e. ] 16.png ( [) \, p2 k" X

4 w, Z) L9 b7 E/ s4 v2 W" ?1 u
; j8 r6 K* `  S! u, a  | 电机控制同步电角度测试说明.pdf (546.61 KB, 下载次数: 479)
赞 收藏 4 评论23 发布时间:2017-4-1 15:07

举报

23个回答
testwork119 回答时间:2019-4-28 00:41:55
請問版大,H1從上升沿到電机A 相反向电动势最高点的間隔時間不是6.637.2,那這一段期間的角度- H7 X  K9 g; |# z  g5 L
不是應該是 (6.637*360°)/37.2 = 64度嗎
dear祝子 回答时间:2017-8-9 08:24:50
说真的,我们都很懒的,懒得在改程序同步,直接相线两两互换,6次总有一次对的
fufudezheng 回答时间:2019-4-20 12:40:49
你好,楼主。HALL与A相反电动势偏差为什么是296度,不是64度,可以解答下吗??
努力的人 回答时间:2017-4-1 17:13:22
这个挺好
asmhai 回答时间:2017-4-2 08:28:30
早上好!谢谢楼主的分享!非常方便用。
夏工 回答时间:2017-8-6 22:47:37
赞赞赞
chenyi 回答时间:2017-8-8 15:58:43
确实不错
ltpgt 回答时间:2017-8-9 16:36:28
强烈赞一个
samhong 回答时间:2017-8-9 22:57:19
中国四川加油!    九寨沟加油!  中国新疆加油!
arenas 回答时间:2017-8-10 15:07:52
这个说的不错
z258121131 回答时间:2018-4-20 11:16:19
学些了,谢谢!
wushengy 回答时间:2018-11-16 10:01:59
不错不错
GEGE-2016535 回答时间:2019-3-8 21:25:32
谢谢
iamqq_ 回答时间:2019-3-29 09:51:26
学些了,谢谢,赞一个
