stm32 HardFault_Handler解决方法

[复制链接]
eefishing 发布时间:2017-6-6 13:39
最近在搞stm32的IAP功能,在app运行的时候进入HardFault_Handler函数。9 h4 }" I6 C9 s- W

3 E: N( m' U7 v' W7 H1 f4 O& m# ?" c: W4 h6 b
程序介绍:0 I) p5 r5 ?$ ~8 }
1.bootloader程序为串口接收app应用程序的bin文件,用写flash函数(参考正点原子的IAP程序)将接收到的bin文件写到app区域,然后跳转到app应用程序执行。% \( F5 c7 d5 d' n- u  `" n
2.应用程序为简单的测试程序,在主程序中500ms闪灯。
# q5 v! W- I/ F( n$ R
7 j; o4 v* [- C8 P) F3 v; y' N
: d, S4 e5 S& T& d  D9 n1 {
问题:
5 V1 L# w; d# pbootloader程序可以正常接收bin文件,正常跳转到app程序区域,在app执行过程中,初始化程序会进入HardFault_Handler函数。5 r5 [8 T1 T# r/ x7 H! R" D# z0 C, G
解决方法:* G: ]' u4 F' |6 e% H2 p, s) n
首先将bootloader程序和app应用程序通过jlink写到单片机中,app应用程序区域设置正确,程序写的地方就正确。然后用jlink仿真app应用程序,仿真app程序需要注意bootloader程序能够正常跳转到app程序中,我在此为了仿真初始化完成后就直接跳到APP程序中了。

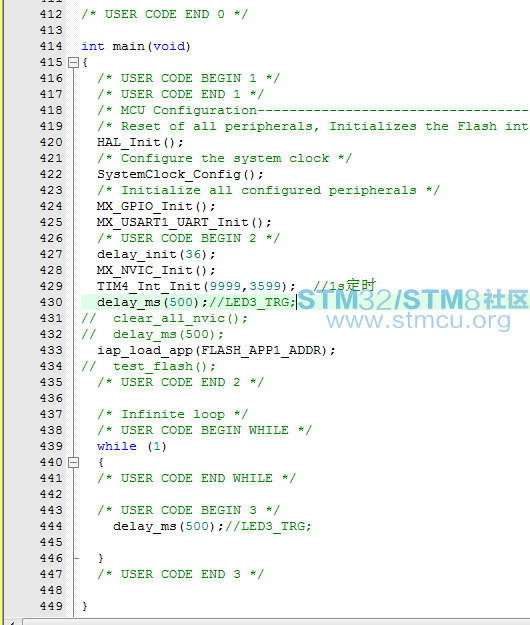

0 U$ [- Z/ l: R% T. W  I$ a) k8 ~8 u如下图所示(bootloader主程序):0 k; i! _, i5 K/ ~2 |
6 P" u  s/ ], e, K* Oapp应用程序主程序
# W# e6 H6 o' d3 s 12.png / t; }" v# x+ z9 i: d" V2 p2 |
409行为app中断向量表地址

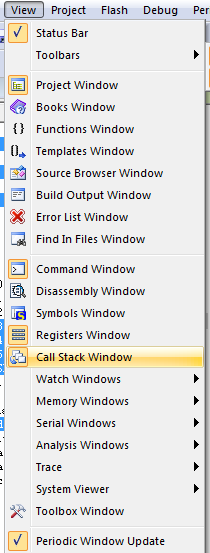

& {, y2 A: Y1 B8 X- d接下来直接在app应用程序中debug调试程序,因为bootloader程序可以直接跳转,所以可以跑到应用程序中,在HardFault_Handler函数处加断点,打开view下面的call stack windows框(查看出错时栈的情况),如下图所示:
+ s4 ]8 b# ?2 t6 M 13.png 0 y8 G- W& ]' K  [
14.png % L) k0 c9 n; x. O0 m4 `) a
$ T4 p* ^. J; ?6 w/ }) B

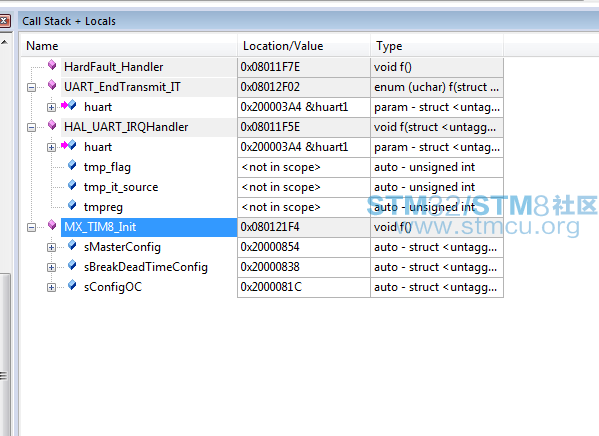

' e; z# B. y5 k5 l$ h1 j现在进入错误处理的函数中,看看栈窗口的情况:
7 j/ q) M, q( U: u3 o% E& n) G 15.png
5 T0 }5 Y3 |; `. \7 i+ }可以看到此时有串口中断,还有定时器8的初始化,再回过头来看一下我的app应用的初始化过程,初始化定时器8前面,没有初始化过串口,而且应用程序中,串口初始化是被屏蔽的,所以这里不应该出现串口中断压入栈中,那串口中断是从哪里来的,往前找会发现,在bootloader程序中,我打开串口中断接收的数据,在跳转之前没有关闭串口中断,在这段程序中串口中断还存在,还在起作用,而且中断向量已经发生偏移,不是在应用程序的程序指针范围之内,所以程序指针跑飞了。

* M; l: D" \# D' A* J, c0 B3 C, v5 @( L' j, ]
/ Q. Z  V; \7 t9 l

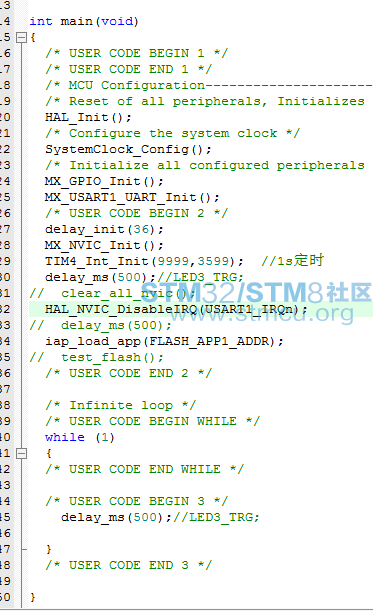

基于以上分析,我在bootloader的程序中,在跳转函数之前加一句关闭串口中断的语句,如下图所示:2 W$ j( c  _, H2 B! X6 Y! a5 ^1 ?
8 U) U- N7 M0 {9 H0 U+ N" O5 O
$ u4 q; h6 `2 U
' r! H* r5 X( k
添加函数HAL_NVIC_DisableIRQ(USART1_IRQn);关闭串口中断,再来测试一下,发现应用程序能够正常工作了。
. R/ r2 Q- ~, ]" E* E3 D所以在bootloader中跳转之前将打开过的中断全部关闭,在应用程序中用到时再次初始化。& h; f' A- [' C! t! W: r( X& O+ E  O
# m9 h8 R1 b" j: Y4 Q$ B

$ R, R. I; V* j# `! N& p* p+ ^# K以上是在这种情况下的解决方法,可以用其他情况下查找HardFault_Handler的问题出错位置,一定要注重栈窗口中的每一个函数及函数内部的参数,有时不一定是函数出现错误,也有可以是定义的变量超出范围,这时需要点开函数的+号,查看每一个变量是否合理,如下图所示:
. _) g" M" o! T7 f! z6 G* g5 h& L 17.png
: o: ^1 U: R) j3 s; v查看函数里面的变量,以上就是查找问题的方法,需要灵活应用。

! l) T1 p4 R7 w: n

9 v7 e. p# J% X: k! H* y1 a: i转自:李蛟23的博客9 b! N% U' n& |4 b+ K5 \5 {& D
4 g/ c- g: p; \

1 C4 G8 N5 I0 I4 B/ I8 W' s. a: f2 Z2 g& u5 g# Q! e0 ~

评分

参与人数 2 ST金币 +30 收起 理由
MrJiu + 10 很给力!
creep + 20 很给力!

查看全部评分

赞 1 收藏 1 评论1 发布时间:2017-6-6 13:39

举报

1个回答
creep 回答时间:2017-6-6 14:05:48
感谢分享!!!!
