给老旧的936焊台加装OLED温度显示

[复制链接]
9905hgx 发布时间:2017-8-26 20:10
本帖最后由 9905hgx 于 2017-9-8 22:47 编辑
1 R4 a4 g2 z' c1 L
& M$ Q$ y# j  k2 g# J, k   新立达的936恒温焊台,已经服役N年,经查询已经停产了。
, ]# ?% j5 ]4 Z( o9 J看到别人DIY的焊台T12心里痒痒的,但是本人焊接接会很少,其实无这个需求;奈何一直羡慕
& _& j3 {; G) ]/ A" g$ _别人的OLED温度显示。- h* B5 m$ l0 s& y8 R
   利用周末时间,费了一个下午,终于实现了936焊台的温度显示。& D+ Z7 [& U3 |8 K$ X

. E& A& R" R/ B9 A# }
" G) K0 m7 @) r- h0 x, x
0 ]. w& h4 T& D# W5 w-----------------------------------------------------------------------------------
+ z$ D4 A- a$ C# T) l

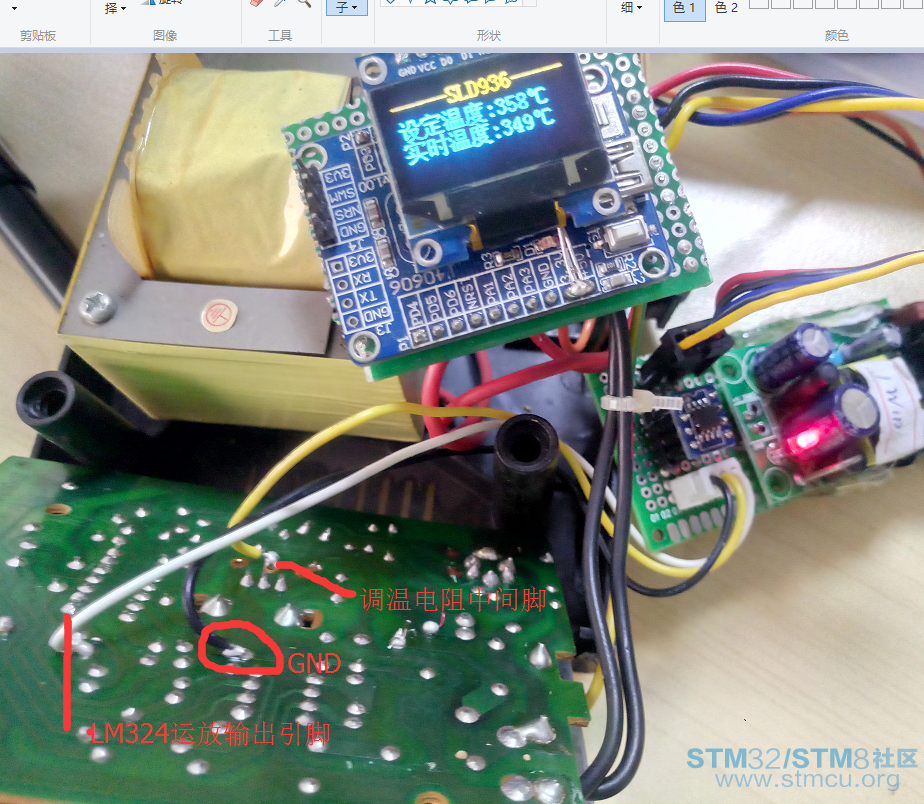

接线改造,引出GND,调温电阻和手柄热电偶

接线改造,引出GND,调温电阻和手柄热电偶
赞 收藏 1 评论8 发布时间:2017-8-26 20:10

举报

8个回答
9905hgx 回答时间:2017-8-26 20:17:19
各阶段温度设定和测试,不是特别的准,只简单的校验了一下各温度范围。! |+ O% D6 v: |) P9 s
9905hgx 回答时间:2017-8-26 20:17:36
各阶段温度设定和测试,不是特别的准,只简单的校验了一下各温度范围。% C4 a  z; \: x0 r

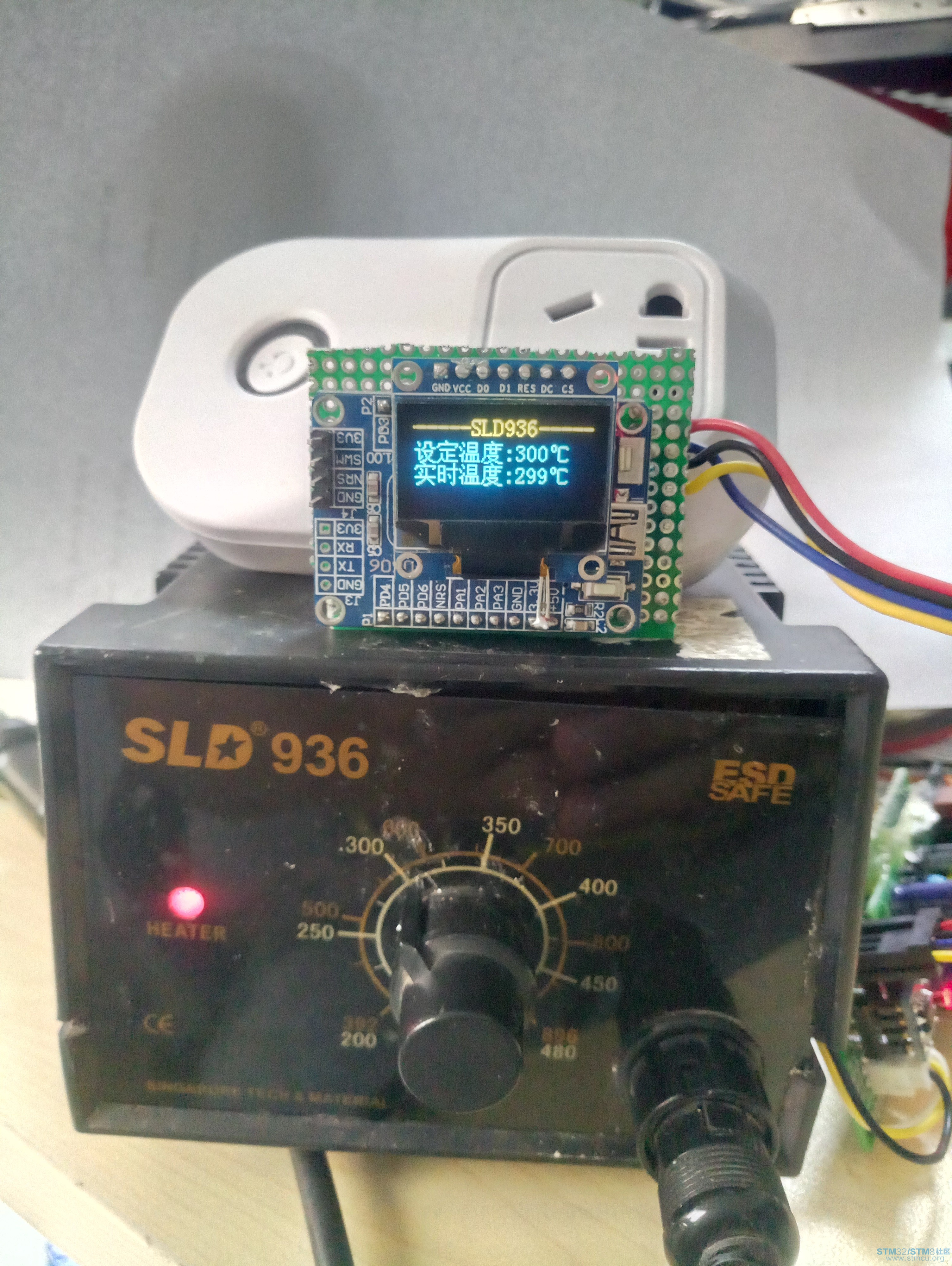

设定为300度

设定为300度

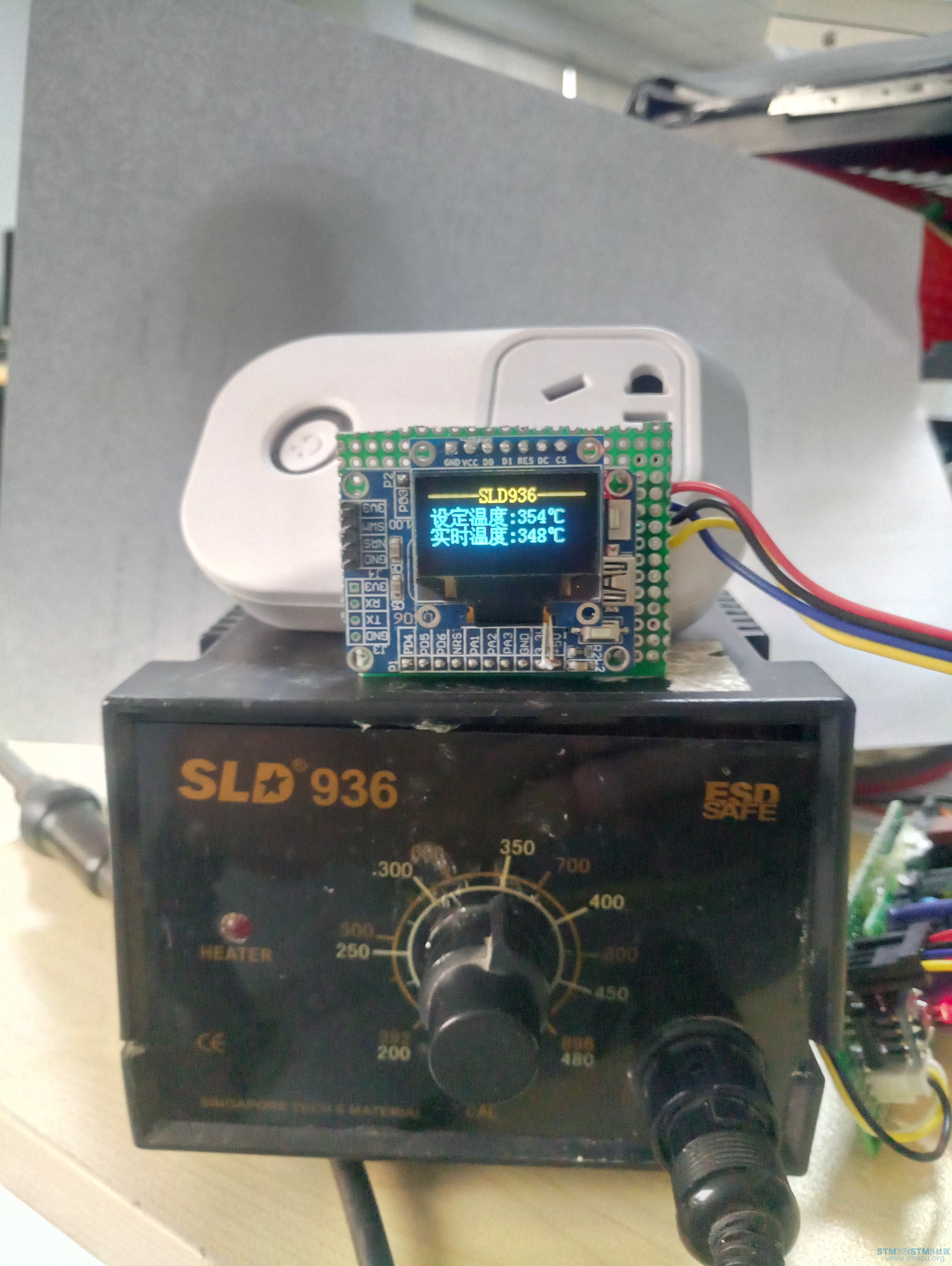

设定为350度

设定为350度

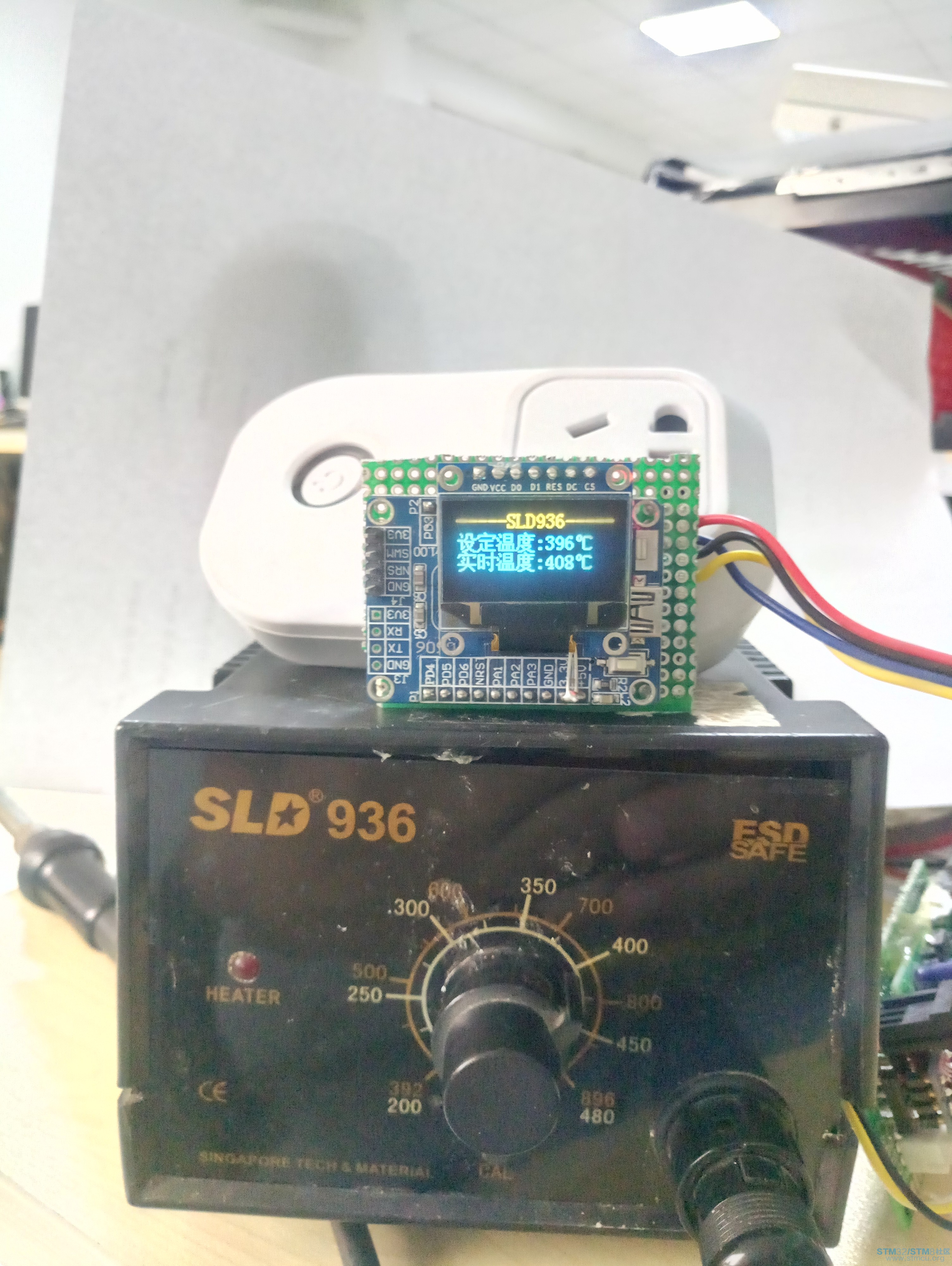

设定为400度

设定为400度

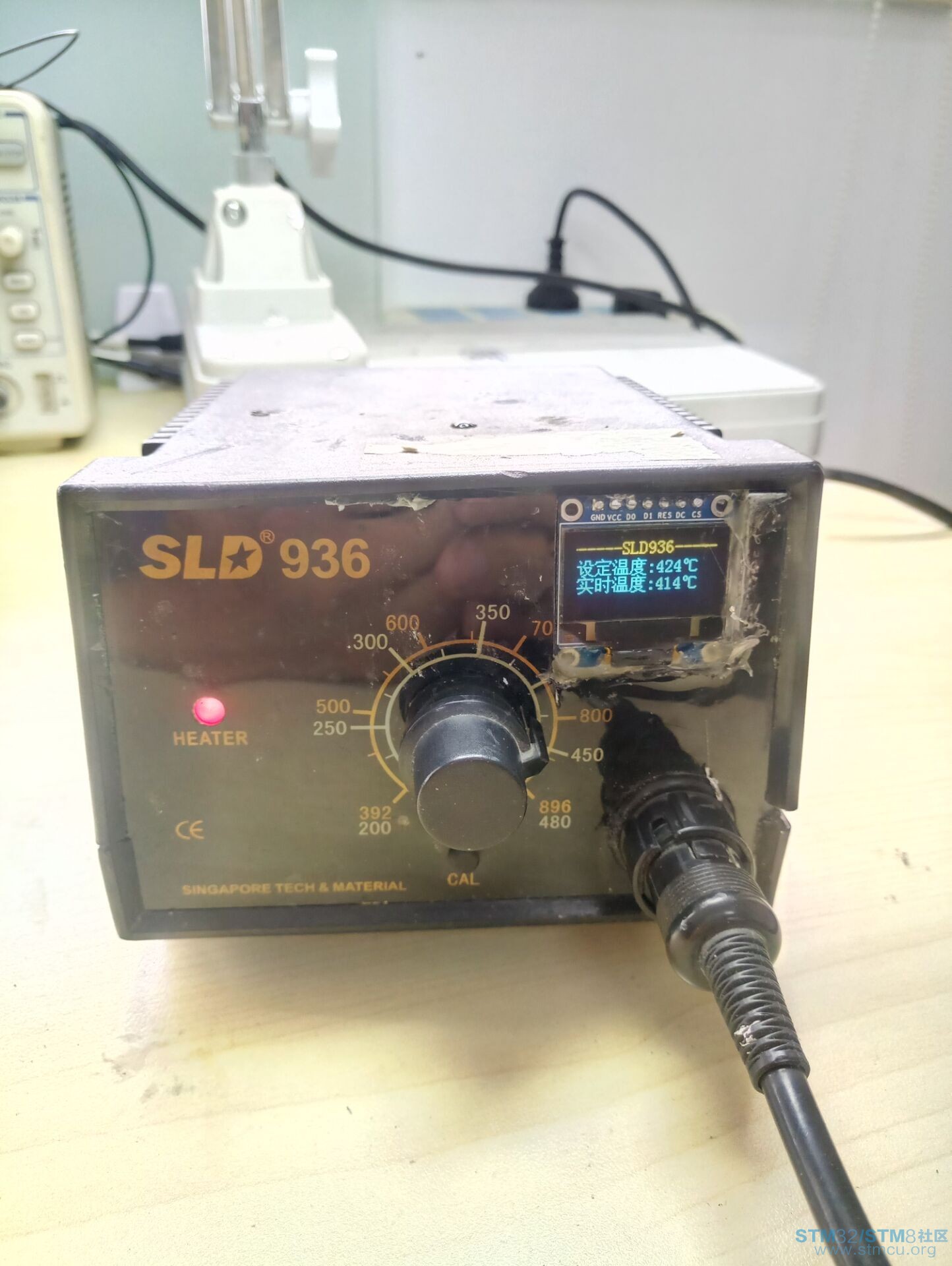

最高温度480

最高温度480
arenas 回答时间:2017-8-27 08:33:09
很实用的改装,之前也有一个这样的焊台调温失效,拆了变压器后丢进了回收站。
* s5 J; ?% U* S' L# y) s9 v1 X/ z1 ~& p
另外还是想说,T12好东西,还是买一个吧
Ljmp 回答时间:2017-8-29 11:33:10
原理是用AD测试LM324输出的电压,然后查表对应温度,那温度与电压的值的关系是如何确定的呢??
9905hgx 回答时间:2017-9-8 22:42:30
Ljmp 发表于 2017-8-29 11:33
5 Z, Z- J* j! T7 _9 X/ r3 i! q原理是用AD测试LM324输出的电压,然后查表对应温度,那温度与电压的值的关系是如何确定的呢?? ...

) E- f4 T: U& i( w就是各个温度点建表,比如200度的电压,225度电压,一直到480度的电压值,然后根据每个间隔,做 一个简单的比例运算,测试的温度没校验过的,估计也差不了多少。用测试仪测了设定温度和实际温度,哈满准的。---娱乐意义大于实际意义。
epochal 回答时间:2017-9-9 07:06:19
不错,谢谢分享!
Ljmp 回答时间:2017-9-11 11:48:01
9905hgx 发表于 2017-9-8 22:42
+ y. A7 O& Q( ]- o8 G# q# ?就是各个温度点建表,比如200度的电压,225度电压,一直到480度的电压值,然后根据每个间隔,做 一个简单 ...

! i4 b5 c% h* N3 L  t 非线性曲线,哈哈哈哈
shh200438 回答时间:2018-9-6 15:34:20
厉害厉害, 学习了. 程序哪里有?
