移植STemwin的好贴子(转)

[复制链接]
ddllxxrr 发布时间:2018-5-6 10:34
本帖最后由 ddllxxrr 于 2018-5-6 10:56 编辑 6 B+ U1 C) R2 {: V! O# e
) q7 T* ~; ]: V
我按照网上的移植贴子移了一天也没有成功,总显示乱字符,今天看了这个贴子,一下子成功了,给后来者来个方便转一下:L
! p& u% N6 \2 F( _: c7 ?- p9 Q7 f2 a, Y2 {4 X" k
0 E# t& ?* _' o6 c2 S, \
原贴网址:
/ J7 C& ]: s: Y* u# Z7 D3 [2 Shttp://blog.csdn.net/wangyijieonline/article/details/767950847 L/ i  h! Y/ i- ]: I1 Z8 q6 E# L+ L

6 j. {: G5 b4 v& S2 F. f5 e5 d8 O/ w5 {2 ?6 I; x. s0 @$ Y0 _

这几天在看原子哥的教程的时候,突然发现有个STemwin的教程,然后就想来捣鼓捣鼓,但没想到,原本以为很简单的移植却遇到困难重重,特立下此帖警示后人!!!

首先下载源码,构建工程什么的假设已经完成了,而且也已经有了一个可以正常显示的Demo,这是最基本的,如果这些都还没做好,那就需要先准备一下了。

然后有了一个正常显示的demo还不够,还必须要准备好这么几个函数,后面要用到。
/ N+ S$ c' q/ L% m  n" o1,LCD_DrawPoint(x,y,PixelIndex); //画点函数,注意有三个参数 ; a+ D9 W5 i5 Z" i" a
2,LCD_ReadPoint(x,y);//读点的颜色,两个参数
' h, F2 V0 a5 s3 ^# A3 [3,LCD_Fill(x0,y0,x1,y1,LCD_COLORINDEX);//清屏函数,不能用自带的,太慢了

其实这几个函数应该很好准备,如果你的LCD已经正常显示了,那么说明LCD_DrawPoint和LCD_Fill最起码已经可用,或者修改一下可用,readpoint需要着重的准备下。


正题开始了,理论上来说,移植STemwin应该是有两种方法,第一种是完全不用STemwin的接口,使用我们自己的,这就是上面准备的几个函数的用途,第二种方法是直接填充STemwin的画点等相关函数,当然这两种方法也可以同时移植但是最后用哪种方法是怎么选择呢,答案就是LCDConf_FlexColor_Template.c 中的LCD_X_Config函数中的GUI_DEVICE_CreateAndLink接口。 5 k3 @3 C- F& B& B+ V
如果设置为

GUI_DEVICE_CreateAndLink(&GUIDRV_Template_API, GUICC_M565, 0, 0);
  • GUI_DEVICE_CreateAndLink(&GUIDRV_Template_API, GUICC_M565, 0, 0);
    $ y0 d0 F0 o' H0 Y7 n

则使用的是我们自己的接口 : {8 r6 N! |. ?
如果是

GUI_DEVICE_CreateAndLink(GUIDRV_FLEXCOLOR, GUICC_M565, 0, 0);
  • GUI_DEVICE_CreateAndLink(GUIDRV_FLEXCOLOR, GUICC_M565, 0, 0);+ o2 ]# _. |5 V  A

则使用默认的填充接口。
5 g, m* W, d/ A注意了这个地方有个注意的点,就是GUICC_M565 和 GUICC_565 ,这两兄弟看起来很像,其实他们所表示的颜色是完全反相的。

我们先来说第一种移植方法(使用自己的接口): / Y3 m2 H: j! G. \+ x
第一步:新建一个LCD_Conf.h文件,空文件即可,里面不需要有内容 # o( O# D& l- n# b
第二步:打开LCDConf_FlexColor_Template.c 屏蔽掉LCD_X_Config函数前面的四个函数,对了,这四个函数就是第二种方法需要填充的,这里先把话说清楚为什么不要了。而 LCD_X_Config函数也要屏蔽一些东西,如下

  1. void LCD_X_Config(void) {
    0 k1 J- q+ D/ f9 U5 n; |: i& M3 l" a; a
  2.     //
    4 Z( M; o) q+ d) a9 d
  3.   // Set display driver and color conversion
    9 z/ T- M# m; E5 ]5 \
  4.   //3 a: @7 d5 [6 H+ ?' o6 K) N! |
  5.   GUI_DEVICE_CreateAndLink(GUIDRV_FLEXCOLOR, GUICC_M565, 0, 0);
    1 I8 S" M& F# U8 @- Y
  6.   //1 E/ n0 h: n) f6 y8 d+ K
  7.   // Display driver configuration, required for Lin-driver
      K% a3 |) [8 T8 D' N. Q  K) W8 k1 ]
  8.   //
      v& _* l! y5 g" W
  9.   LCD_SetSizeEx (0, XSIZE_PHYS , YSIZE_PHYS);3 G/ B1 _+ q$ i
  10.   LCD_SetVSizeEx(0, VXSIZE_PHYS, VYSIZE_PHYS);
    " ~9 M: Q* N" L/ Y6 Z% `& k
  11.   //' }0 I! g' ^* d0 |4 Q0 v
  12.   // Orientation! y6 Z) x5 X0 B1 U4 G1 |
  13.   //* @& e0 [* \, Z$ V! V+ Y
  14. //  Config.Orientation = GUI_SWAP_XY | GUI_MIRROR_Y;% r% ]4 s; E. t( o
  15. //  GUIDRV_FlexColor_Config(pDevice, &Config);
    1 n) j5 E: N4 x$ S
  16. //  //
    0 ]5 ~: q# S, F7 _3 `, X4 M
  17. //  // Set controller and operation mode
    ) z8 K0 X9 B# D1 `
  18. //  //
    7 ]9 l) m2 j* x- J: q0 \2 V
  19. //  PortAPI.pfWrite16_A0  = LcdWriteReg;/ g; x' S$ ~% N4 G7 `" _: p$ u9 G
  20. //  PortAPI.pfWrite16_A1  = LcdWriteData;
    3 F% d+ c0 j5 E4 h$ \
  21. //  PortAPI.pfWriteM16_A1 = LcdWriteDataMultiple;
    * p4 ]$ M) a8 i! ?
  22. //  PortAPI.pfReadM16_A1  = LcdReadDataMultiple;
    4 m: c. e! r( E) Q7 o0 a2 h+ W
  23. //  GUIDRV_FlexColor_SetFunc(pDevice, &PortAPI, GUIDRV_FLEXCOLOR_F66708, GUIDRV_FLEXCOLOR_M16C0B16);
    7 y' X- g9 C* l4 y
  24. }
复制代码

, D6 H9 p8 p1 `% w9 F6 a

屏蔽掉的是引用的函数,只留下三行。

下面还有个函数 LCD_X_DisplayDriver ,这个函数的作用,如官方所说

  这是显示驱动的回调函数。显示驱动在多个任务中要调用该函数。将一个命令和一个指向某个数据结构的指针传给回调程序。该命令告诉回调函数需要做什么。如果命令需要参数,则通过数据指针pData 传送。
  • 这是显示驱动的回调函数。显示驱动在多个任务中要调用该函数。将一个命令和一个指向某个数据结构的指针传给回调程序。该命令告诉回调函数需要做什么。如果命令需要参数,则通过数据指针pData 传送。& O3 @4 D" i5 d# X& m1 x8 k/ X  C

我们用这个函数来做初始化的工作,在return 0前面写上你的LCDTFT_Init(),注意最好不要把你的函数写成LCDTFT_Init() ,因为STemwin自带了一个lcd.c lcd.h 预防冲突。

第二步,打开GUIDRV_Template.c 找到_SetPixelIndex 函数,在注释下面加上我们的打点函数

  1. GUI_USE_PARA(PixelIndex);
    ( L4 Z, W8 h7 Y4 j+ w
  2. {6 Y2 P+ Q8 a" ^. c% x. k
  3.       //
    , L: y* @' u6 O( n# d
  4.       // Write into hardware ... Adapt to your system
    % \' v- b' a8 T8 i
  5.       //$ F& t# J0 Z, y  ?
  6.             LCD_DrawPoint(x,y,PixelIndex);7 L, R2 D. O' \8 V* ?' O, G5 |! z
  7. }
复制代码
3 a: i7 g' v$ }- d

再往下看_GetPixelIndex ,在注释下面加上读点函数

  1. GUI_USE_PARA(y);
    ' a2 {8 S! D! p+ p
  2. {" L$ i5 T$ j1 a" y6 @6 @
  3.   //
    ; `: n* F4 q7 J$ d. F
  4.   // Write into hardware ... Adapt to your system
      \* x  J5 g1 S2 z" C5 R. b6 Z
  5.   //4 C3 @" p  V( M$ A+ v) y
  6.   PixelIndex = LCD_ReadPoint(x,y);
    2 Y' \8 C: f. \4 I! D
  7.   PixelIndex = 0;
    - Y* E+ @5 E& F% b$ i) z: `
  8. }
复制代码

2 b8 ~7 y# N) u: X! r

再往下看_FillRect 函数,把else部分改成LCD_Fill,不然清屏太慢了

  1. else {
    7 O) i) O/ n+ s) z
  2. //    for (; y0 <= y1; y0++) {
    5 j  y0 W( M, ^' M- f
  3. //      for (x = x0; x <= x1; x++) {
    $ j1 Y. z( u! g
  4. //        _SetPixelIndex(pDevice, x, y0, PixelIndex);
    . U8 A+ ~4 `6 a4 e! }" L  A8 Q
  5. //      }
    5 a5 G* X& C% ~( o
  6. //    }
      z$ U! ?% J$ R% g& B' M5 i5 A; y
  7.     LCD_Fill(x0,y0,x1,y1,LCD_COLORINDEX);
    ( M: `1 I* v' s: Y
  8.   }
复制代码

9 G0 w( X) X" b+ @2 e

到此为止,第三步也结束了,也没有很难对不对。


更正:经实测发现这个清屏函数改了以后虽然刷屏速度上来了,但是会出现显示花屏的情况,所以说这个函数大家根据自己的情况修改。


第四步:打开 GUIConf.c 文件,找到GUI_NUMBYTES ,改成

#define GUI_NUMBYTES  1024 *40

这个是定义的Emwin所占的内存空间,如果太大的话,就会出现
8 P! R& K' {2 s2 r( d: s* s8 s- mError: L6406E: No space in execution regions with .ANY selector matching lcd.o(.data).
* W/ T# \. _, M8 ~/ h类似的错误。

第六步:打开stm32f4xx_it.c 找到SysTick_Handler 改为如下

  1. extern __IO int32_t OS_TimeMS;
    # W( h  O* G1 R* S. e( N
  2. ) i+ w1 l) N% g- }0 m
  3. void SysTick_Handler(void)
    " d( L2 R0 O+ {5 ?, n5 Z
  4. {# |7 L) r* @) u+ F2 [% L1 x, g. E
  5.     OS_TimeMS++;- ^+ _* W* W9 g8 r2 [* b
  6.     if(OS_TimeMS%100 == 0)! q" O6 h# ^$ U3 V8 D- ?
  7.     {
    + a& h5 C, m% k7 o" ]! y- i
  8.         LED1 = !LED1;//加个LED指示一下1 H: J! V( ]3 L, o
  9.     }
    : `$ g/ K! D9 `. a0 b* r
  10. }
复制代码

: ?& w& I7 _& n2 s4 `: D% D% v0 C9 V

到这里移植就算是完成了,剩下的就是,写个mian函数测试一下了

  1. #include "Global.h"
    % n! m) B2 h4 M% H7 ~1 \
  2. #include "lcd.h"/ J/ g# S+ W$ c7 L( F8 H
  3. #include "WM.h"
    8 R/ ?9 ?4 N9 F! ~0 @" t6 E/ n+ ^
  4. #include "GUI.h"
    2 l9 w! Z7 w5 B( m8 T' l3 s
  5. #include "led.h": y+ r" I# m- J0 X- _( k6 q# b! x* `
  6. #include "usart.h"
    ' {  O2 |6 g! r3 L9 ^
  7. #include "delay.h"
    $ _8 ^2 {* w. A3 U# M8 d
  8. #include "lcd9341.h"
    1 U4 o  o; V% x
  9. 8 a# l8 w, D. S( W9 `, c) d! n
  10. int main(void)
    1 G* G) N# `/ N. _6 J3 P1 ]4 k
  11. {
    : l/ Y1 U, _7 v, O: G9 ]2 U
  12.     LED_Init();0 Q' p3 Y6 Y3 s3 v6 y5 r, L
  13.     USART1_init();
    # _. g! e2 \* ]. c) [7 _
  14. $ T% a# M; A3 t
  15.     SysTick_Config(SystemCoreClock / 1000);//要加上这句话,开启Systick中断6 i+ k) w* v& t$ h# X1 ^+ i6 I
  16. ! M! S$ F1 W2 r
  17.     RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_CRC, ENABLE); //要加上这句话,打开CRC时钟* J/ \2 H5 N4 o8 z' x( L/ B9 E0 l
  18.     WM_SetCreateFlags(WM_CF_MEMDEV);//要加上这句话,允许存储器& c2 r  A% v* P8 L( b
  19.     GUI_Init();//要加上这句话,Init4 V$ j0 ~0 W1 @' Z! V! u4 E, r4 i& i
  20.     GUI_Clear();' }! Y0 s7 x* \. ]& g% }

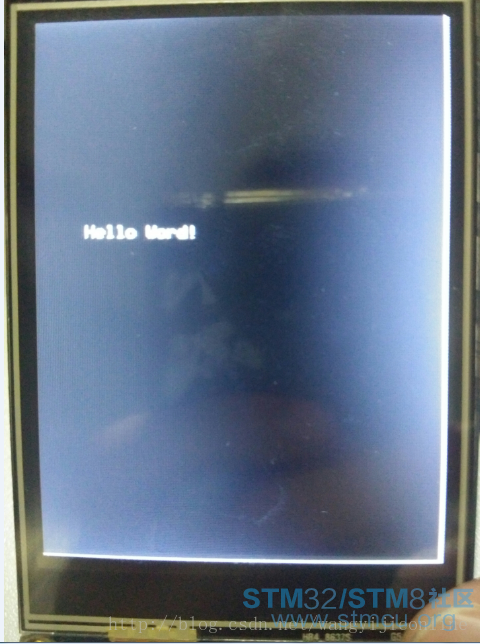

  21.     GUI_DispStringAt("Hello World!",30,120);9 ]0 H8 X( R' w, i
  22. * {# @3 \& T4 e6 ?2 f7 R/ J7 T! u% q
  23.     while(1);
      \9 D4 E5 f1 M( i! W5 I
  24. }
复制代码

. t9 E' _( Y/ |+ ^* k


帖子太长不适合看,下篇帖子继续写第二种方法

( K8 s1 K/ z! ~" D/ K' A6 W
( U  B8 I  u/ N3 l
& C5 I. T$ |7 V1 V0 k, K; q
7 x4 d, t6 X& W- E9 J
