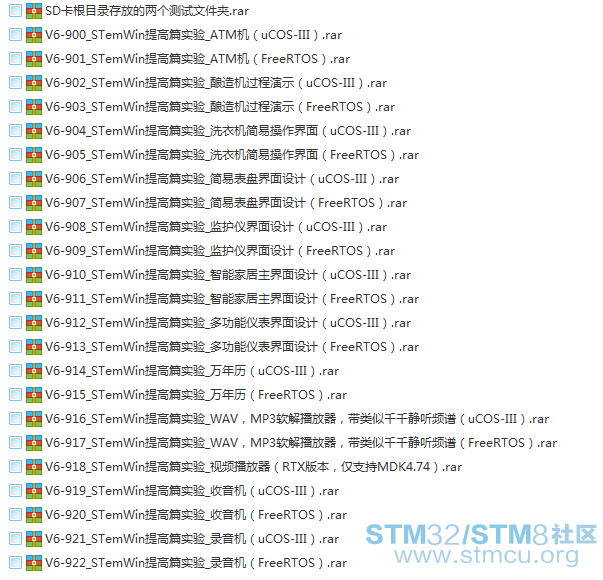

本帖最后由 baiyongbin2009 于 2018-7-16 14:30 编辑 ! B) Q! R0 W- O6 S- s! o" u8 z 【安富莱】多个emWin实战和娱乐例程,含uCOS-III和FreeRTOS版本 0 a1 H7 H$ l+ z% `) N- l说明: 1. 本次教程实战与娱乐并存,娱乐性的有音乐播放器,视频播放器,收音机等。虽然是娱乐性的,音乐播放器和视频播放器的RTOS+GUI+FS多任务通信框架还是极具参考价值的。实战性的有ATM机,智能家居主界面设计,时钟表盘,多功能仪表,万年历等。涉及到ADC和DAC的波形处理的界面设计,放到做新版DSP教程时再弄。; l* R3 s8 U/ L4 N" O 2. 关于例程的说明(重要,必读):7 z7 w0 [8 U7 y! ^% [ (1)跟以往一样,本次制作暂时先不做教程文档,仅制作例子。0 K z. r+ s4 {5 U (2)每个例子有uCOS-III和FreeRTOS两个版本,显示屏限制为800*480分辨率,电阻屏或者电容屏均可,其它分辨率显示屏不做了。 (3)实战性的例子都是MDK和IAR两个版本,娱乐性的仅做了MDK版本,其中IAR固定为IAR7.5,其它版本未做测试。MDK请使用4.74及其以上版本,含MDK5。由于MDK5.13及其以上版本在UTF-8编码上与低版本不同,编译后有编码错误,将相应的文件用记事本再次另存为UTF-8即可,详情在我们新版emWin教程第22章的22.6小节有说明。 (4)视频播放器的例子是采用的是RTX+RL-FlashFS+emWin的版本,未做uCOS-III和FreeRTOS,主要是综合性能差些,表现为刷新慢,问题较多,所以不做这两个版本了。+ c: Y9 L& j% Y2 d (5)使用音乐播放器和视频播放器两个例子,务必将网盘中提供的“SD卡根目录存放的两个测试文件夹”里面的两个文件夹Music和Video复制到SD卡根目录里面。/ n0 b( S; {8 E0 r; z q : ^; ?3 J; R( ^" L) i8 p4 @7 T7 f; r4 ] 3. STM32F429平台:http://forum.armfly.com/forum.php?mod=viewthread&tid=15518 . x$ J' V: T/ A) ?7 N ******************************************************************** 百度云下载链接:https://pan.baidu.com/s/1pLqBvmV 密码:0f3l. p0 C' S l% e! h( ]6 R

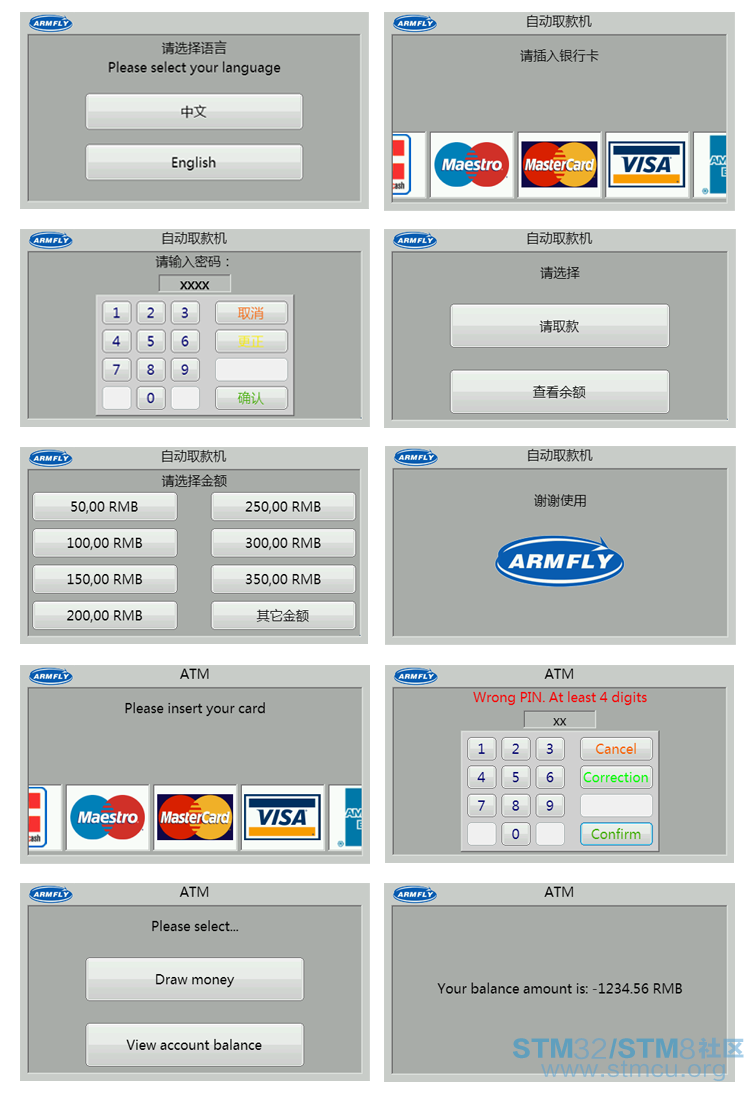

******************************************************************** 本次仅为音乐播放器和视频播放器录制了视频效果。其它的部分例子效果可以看我们早期为我们的 STM32F407开发板录制的视频 链接 ,现在换成STM32F429了,效果更流畅些,还有几个例子暂未录制。 1. 基于STM32F429的WAV,MP3软解播放器,带类似千千静听的频谱效果:* L- F& Y: n: k0 l https://v.youku.com/v_show/id_XMjQ3Mzc5NzgxMg==.html?spm=a2hzp.8253869.0.0 2. 基于STM32F429的视频播放器,利用三缓冲机制,全程几乎无闪烁和撕裂感* [3 A: z& l$ |% X! x1 G; S1 c6 a https://v.youku.com/v_show/id_XMjQxNTAzNjcyOA==.html?spm=a2hzp.8253869.0.0 ********************************************************************, g8 U) a: U a5 [4 R* e- c 第1期:ATM机 配套例子:. q- |* v$ K, ~+ J3 @0 ? V6-900_STemWin提高篇实验_ATM机(uCOS-III) V6-901_STemWin提高篇实验_ATM机(FreeRTOS); _4 L' O: ?" b1 m |. Y1 W 工程介绍: 1. 所有界面支持按键操作( _+ Z! |7 T% q7 x (1)K2按键用于控件焦点的切换,切换时,所选择的控件会出现浅色边框 (2)K3按键用于进入下一个界面 (3)摇杆的OK键用于选择相应控件后,触发控件所对应的操作。 2. 采用触摸方式操作界面时,如果进入到没有按钮控件的界面时,可以点击屏幕中间部分进入下一页。! o4 W" s% _; @5 `( I/ D 截图效果:

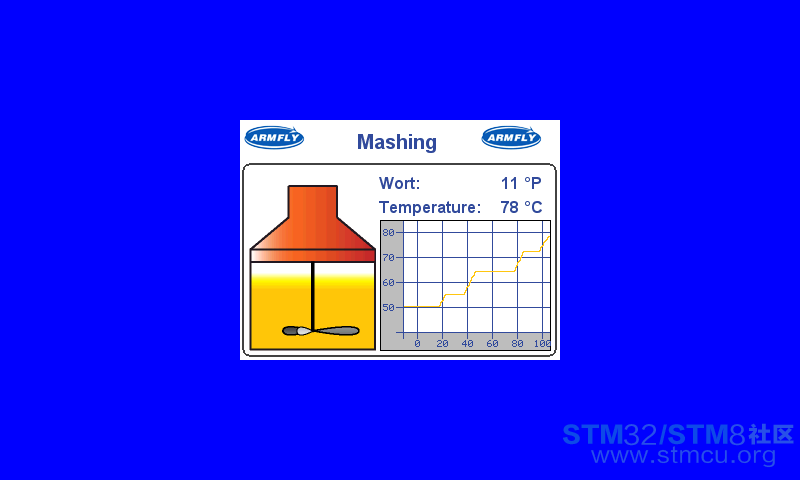

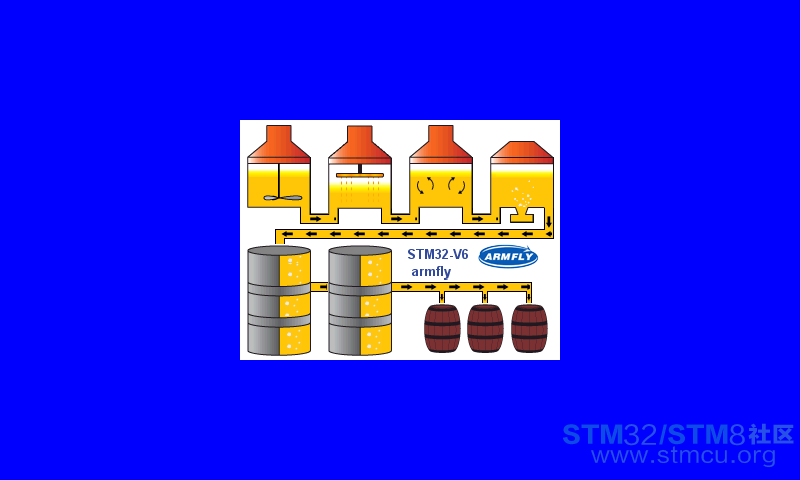

******************************************************************** 第2期:酿造机过程演示; u/ C. L, N" C# {* p& w 配套例子:- p1 v" M/ G8 G& q3 D8 |3 Q V6-902_STemWin提高篇实验_酿造机过程演示(uCOS-III) V6-903_STemWin提高篇实验_酿造机过程演示(FreeRTOS) : L: P& b1 w1 V 工程介绍: 1. 这个工程主要是动态过程的演示,无需使用触摸功能。/ v' H& |2 ~; v7 n; v 2. 主要演示了两个动态过程,每个过程都是建立在一个窗口上,通过设置窗口的显示层从而实现轮流显示。 3. 刷新的时候,将静态图和动态图分开,只需刷新动态图即可。 4. 注意函数GUI_SetClipRect的使用。* R% D' e2 ?6 g% }2 a9 k# _, w 截图效果: @; ~* N" j4 ?) T7 l

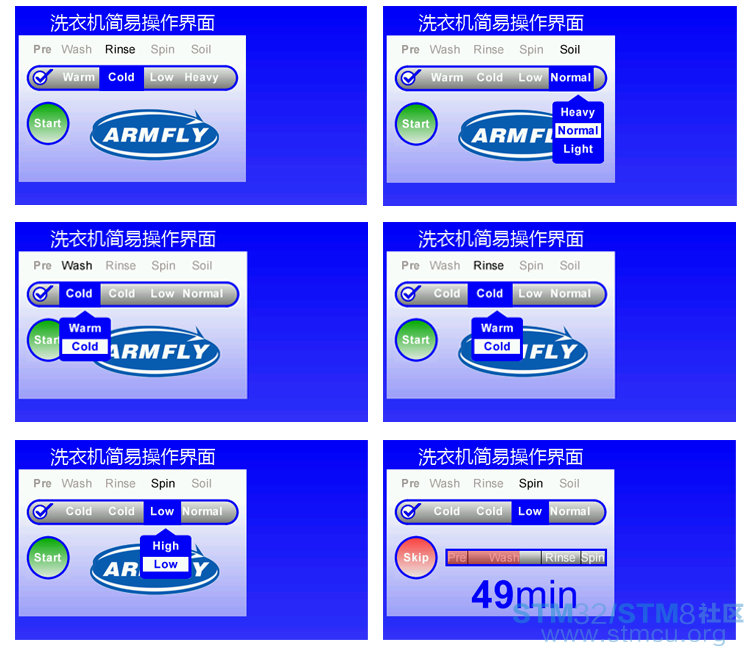

; f: l: F( f; ~, e4 ]7 k ********************************************************************8 m; m+ D7 n8 v8 o( ] 第3期:洗衣机简易操作界面/ S- s+ ?) e7 D( C/ f& \ 配套例子: V6-904_STemWin提高篇实验_洗衣机简易操作界面(uCOS-III) V6-905_STemWin提高篇实验_洗衣机简易操作界面(FreeRTOS)% X+ n- C4 {" \; L 工程介绍:/ ^5 |6 o' b4 ?- S4 w8 J 1. 本实例有三个值得大家学习的地方:8 A8 Z( d0 x' b3 b. c (1)自定义按钮的实现,主要是通过自定义按钮的回调函数实现按钮的不同显示效果。( N# `7 A8 S5 {' H4 r! e1 i2 j R (2)自定义菜单的实现,显示效果更好。 (3)内存设备相关函数GUI_MEMDEV_Create,GUI_MEMDEV_Select,GUI_MEMDEV_Write的使用。 通过函数GUI_MEMDEV_Create申请所需的内存设备,然后通过函数GUI_MEMDEV_Select选择要使用的函数,这样绘图操作实现的界面就可以直接写到内存设备中,需要显示的时候直接调用函数GUI_MEMDEV_Write就能进行显示。 , O0 `3 q6 b" e; e3 e. ?! r 2. 本设计界面支持按键操作: (1)按键K3实现ESCAPE功能,也就是退出显示界面,在本工程中主要是关闭子菜单。% B- c! k. Q; G' |4 H& p (2)摇杆的上下左右键实现菜单选项的选项和子菜单的显示,按下摇杆的下键就能显示子菜单/ O) D# Z3 v% W j, ]2 w (3)摇杆的OK可以触发洗衣机界面中的start启动按钮。 截图效果:

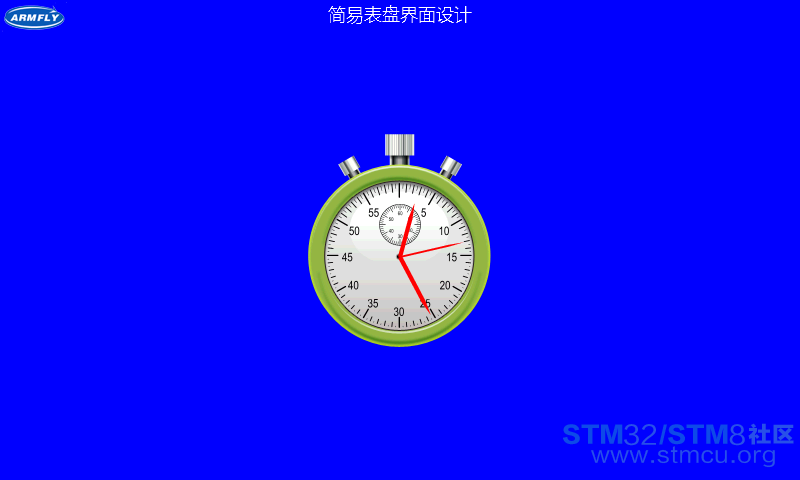

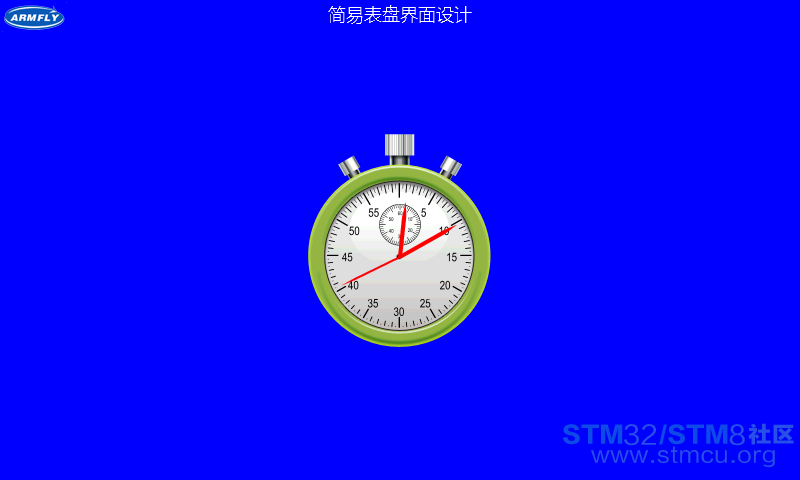

********************************************************************) X5 h8 a2 ~" [1 \- j7 j* y 第4期:简易表盘界面设计6 ?$ r$ ?, f) `2 r/ T0 `3 v 配套例子:: \1 K7 o$ c$ o: T+ Y V6-906_STemWin提高篇实验_简易表盘界面设计(uCOS-III) V6-907_STemWin提高篇实验_简易表盘界面设计(FreeRTOS) 工程介绍: 1. 本实例有两个值得大家学习的地方: (1)函数GUI_MEMDEV_CreateAuto和GUI_MEMDEV_DrawAuto的使用,保证时钟表盘不闪烁。9 I, V8 E/ \& ` (2)抗锯齿多边形的绘制GUI_AA_FillPolygon。 2. 本设计界面仅支持演示。8 `- [; C# C$ x# h; F8 o 3. 注意演示时间和指针旋转速度的设置,防止指针旋转的时候出现卡顿的现象。 x$ h. R. S+ H2 \8 w1 n 截图效果:

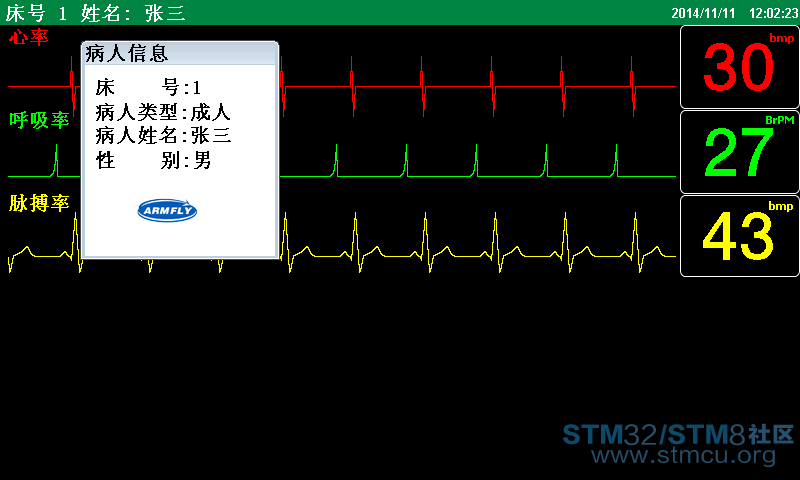

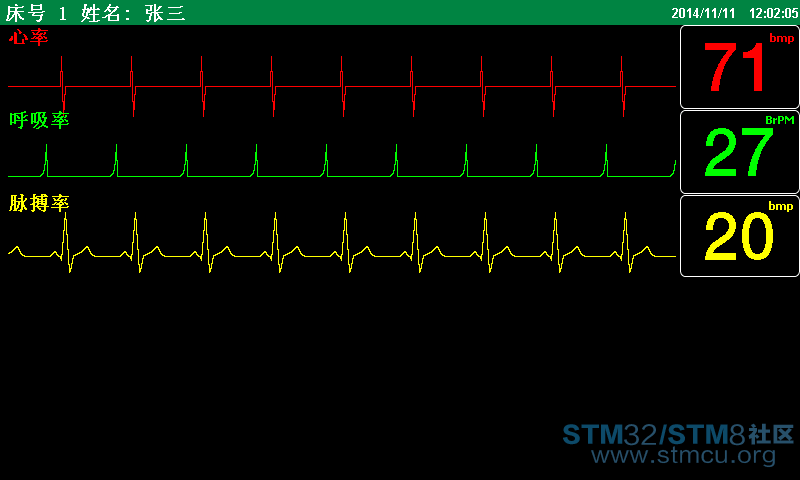

********************************************************************" R4 p& x5 c' }) i' K 第5期:监护仪界面设计. D1 v6 X( p" [8 s# R 配套例子:& e: E- B2 P/ @7 o# Z0 A V6-908_STemWin提高篇实验_监护仪界面设计(uCOS-III)3 r& c& F9 C% V: |' n7 W- ]( n V6-909_STemWin提高篇实验_监护仪界面设计(FreeRTOS)) z( H9 z7 @6 ^! u* h 工程介绍:5 G+ O3 l$ j; X% f4 E 1. 本实例有三个值得大家学习的地方: (1)同一个窗口多个定时器的创建。 (2)通过外部按键创建窗口。" Q0 u8 R. B5 z, v1 c# @9 S8 x6 { (3)多波形的显示。3 W8 O9 D$ f; j# v/ Z2 P$ R 2. 按下K2按键创建病人信息窗口。 / a8 z0 ?: C: B# m5 W) b; K 按下K3按键关闭创建的窗口。7 Y, g! |6 @- U- B8 {; q 截图效果:3 Q% Q: _9 J+ m: V/ b

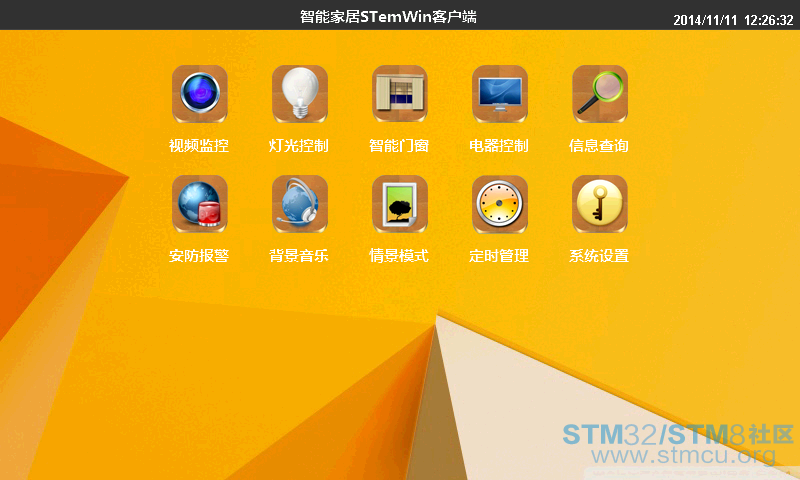

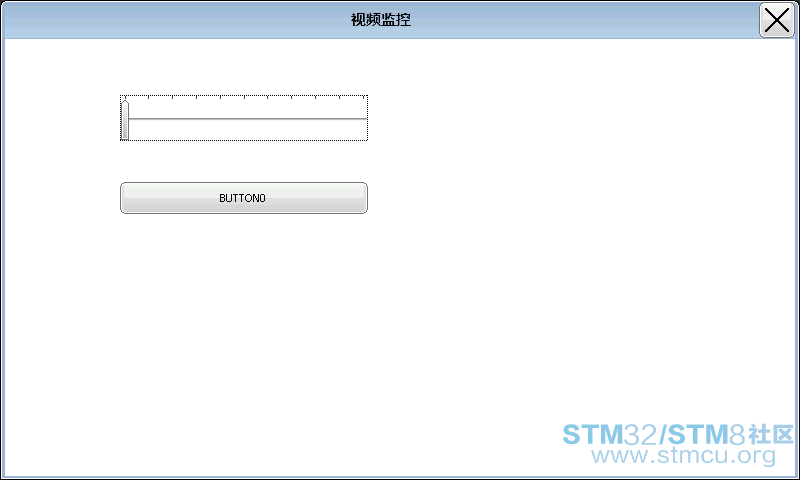

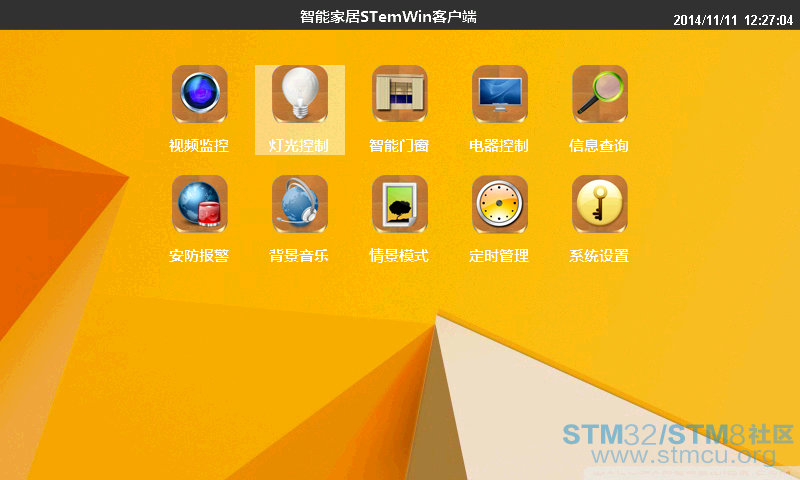

******************************************************************** 第6期:智能家居主界面设计9 [. w: J* Q# s9 q6 F& l 配套例子:; U8 u. A" \6 T; M ^ V6-910_STemWin提高篇实验_智能家居主界面设计(uCOS-III) V6-911_STemWin提高篇实验_智能家居主界面设计(FreeRTOS) . [% D5 S- H/ U 工程介绍: 1. 本实例有两个值得大家学习的地方:, o+ D+ l ?+ ]& q% W% w: o( X8 n (1). ICONVIEW控件的使用。2 @+ [1 F; [3 z9 `0 [ (2). 主界面支持触摸操作,也支持按键操作。3 Y" O1 J: T: L5 u 2. 按键K2实现对话框的删除。# c- {- V. q& _ D1 [ o 按键K3实现ICONVIEW的聚焦。0 i8 F, U/ n5 |: @ 摇杆UP键实现ICONVIEW选项的上移。 摇杆DOWN键实现ICONVIEW选项的下移。0 {6 T: W# Y. H1 p4 @ 摇杆LIGHT键实现ICONVIEW选项的左移。/ y! o( {0 S) x* R6 B! J7 k, } 摇杆RIGHT键实现ICONVIEW选项的右移。 摇杆OK键实现对话框的创建。 截图效果: W6 @3 g1 R7 E
0 u: s6 Q- [1 y8 w( o7 u: X& p

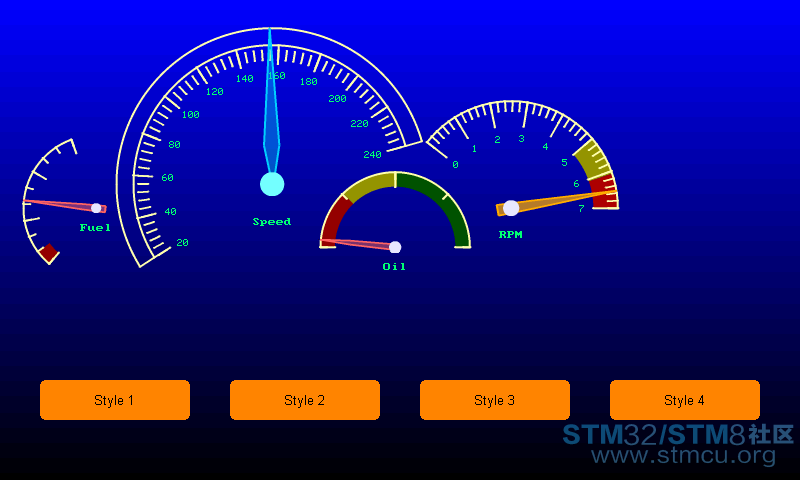

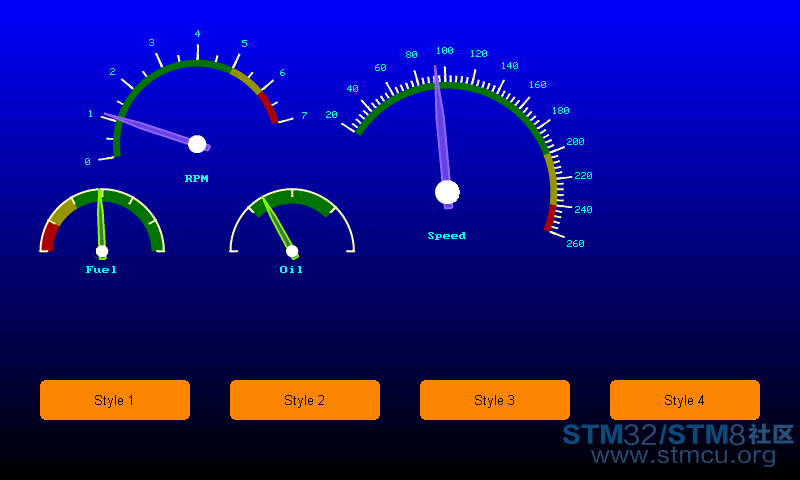

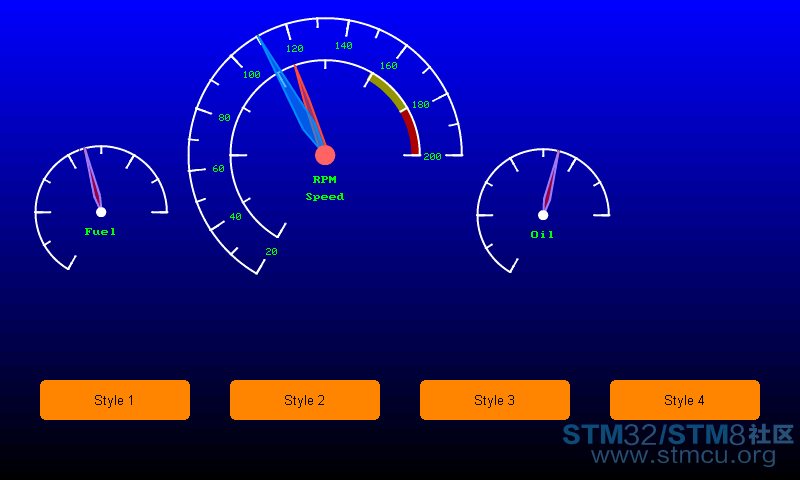

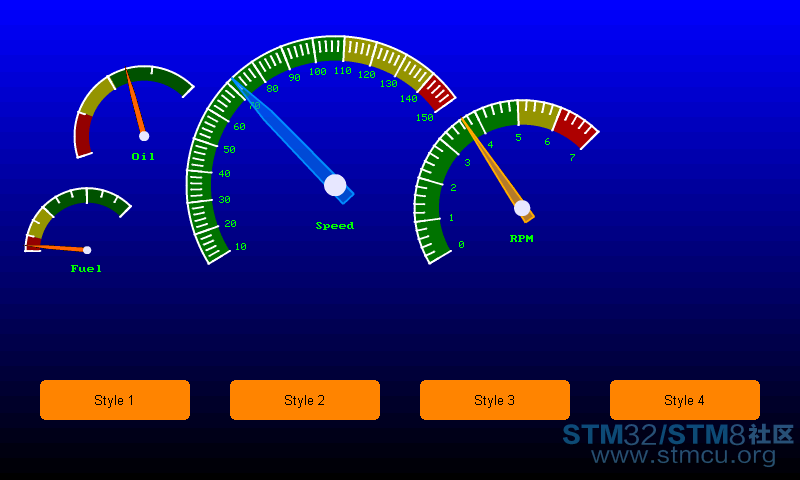

******************************************************************** 第7期:多功能仪表界面设计; p6 G" b8 e( U& @- i% i 配套例子: V6-912_STemWin提高篇实验_多功能仪表界面设计(uCOS-III)& |8 l# @9 V! l1 N) o V6-913_STemWin提高篇实验_多功能仪表界面设计(FreeRTOS) 工程介绍: 1. 这个例子是由官方的多功能仪表例子修改而来。官方的这个例子设计的较复杂,实现太偏底层,已经将表盘界面的实现专门整理到了文件App_ScaleWin.c里面。其实官方是打算专门做一个仪表控件的,但是由于参数设计较麻烦,没有专门作出控件。 2. 表盘使用方法4 W/ _6 m+ t, |7 c9 ~, } j (1)使用前要先初始化表盘结构体变量,本例子是初始化的表盘结构体数组_Scale,初始化了4个。; Y3 M& E; s0 e% J! v0 g (2)通过函数_CreateScaleWindow创建表盘窗口,表盘界面效果是在此窗口上面实现的。本例子最大支持同时创建四个。 (3)表盘的转动是通过函数_MoveNeedle实现的,如果实现其它方式的转动,修改此函数即可。 3. 界面上面创建了4个按钮,每个按钮实现不同的表盘效果切换。 5 d* {2 s- Z9 B7 U# X% i 截图效果:

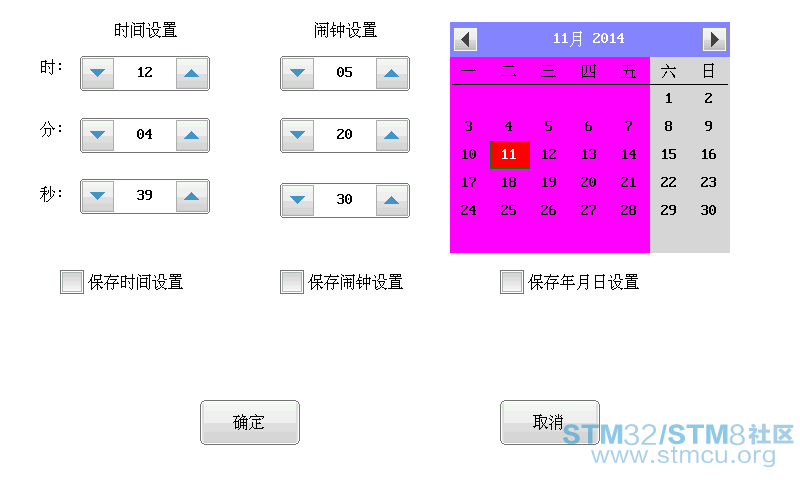

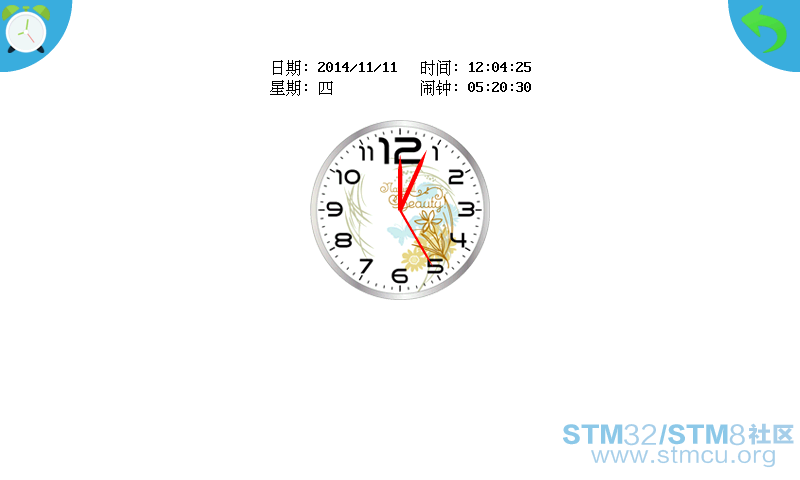

" {' u2 G& y+ b" r ********************************************************************9 g6 T2 v# H R 第8期:万年历) ?- M2 t% j7 D 配套例子: V6-914_STemWin提高篇实验_万年历(uCOS-III)$ K. o! g5 G Q) z8 @ k) w, W6 _ V6-915_STemWin提高篇实验_万年历(FreeRTOS) 工程介绍:. q" c- J7 \0 c+ o( P, [; v. J5 F 1. GUI主界面左上角的按钮用于弹出时间,日期和闹钟设置界面,右上角的按钮未用到。用户移植这个例子的话,此按钮用于返回系统主界面。此万年历例子都是在对话框上面实现的,移植很方便。/ M4 V6 H( \; n& i/ e! v) {/ H 2. 闹钟时间到后,蜂鸣器鸣叫5声。 # [: ]+ o# ^1 T+ `) f- Z 截图效果:7 M& z d f* n* _% c$ l5 o

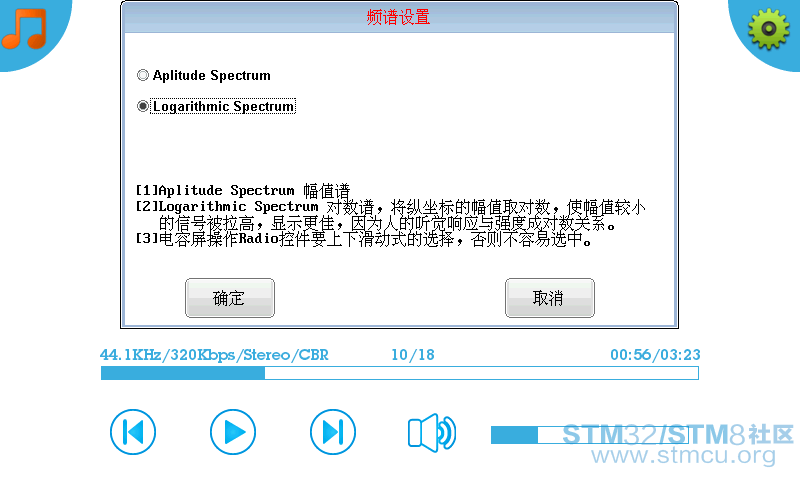

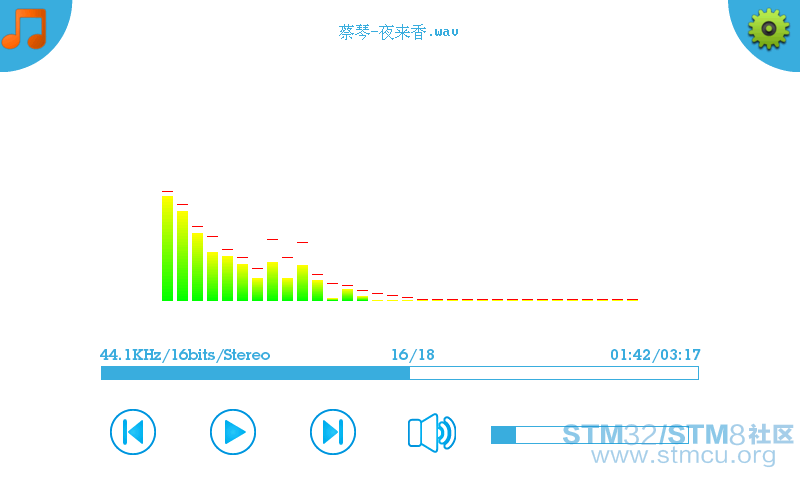

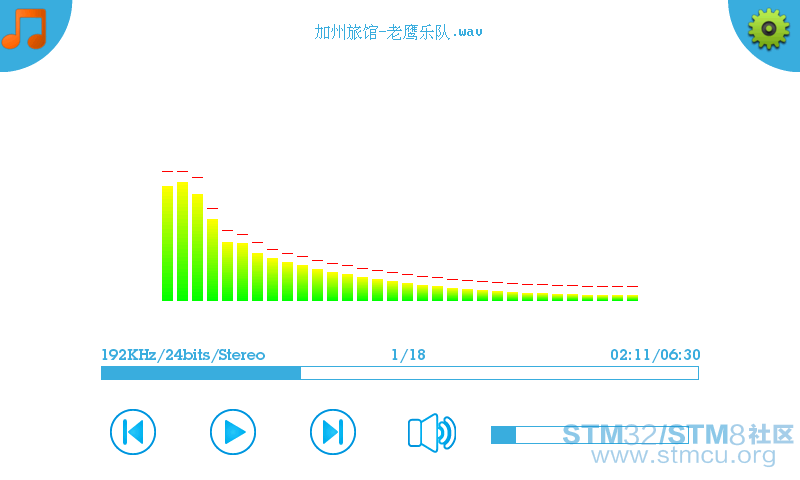

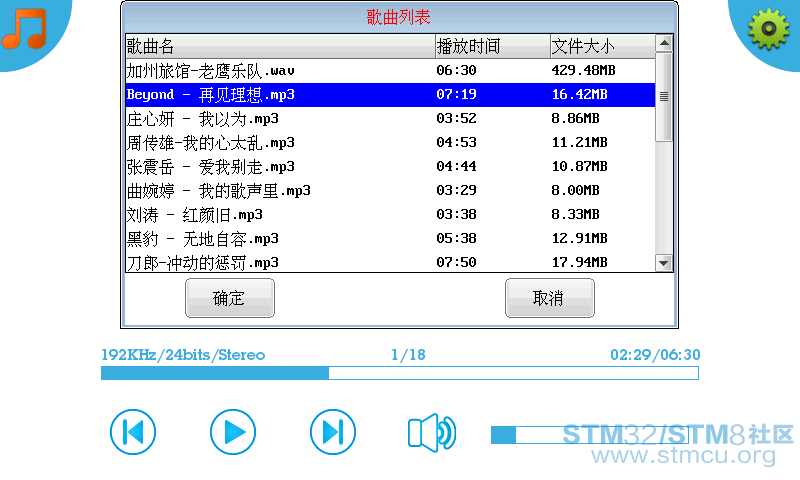

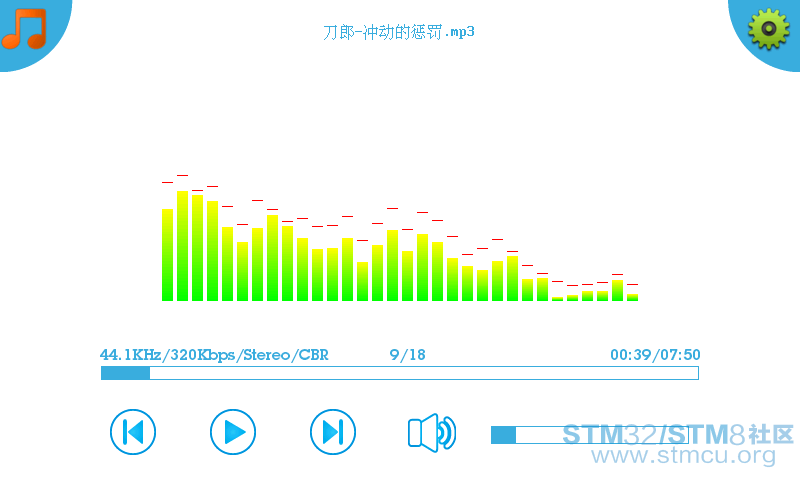

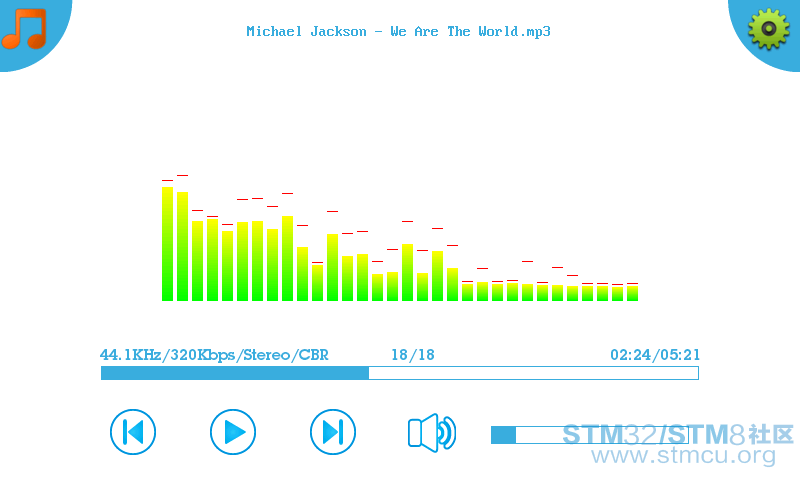

# L" I" [9 I2 `9 K7 r2 ` ******************************************************************** 第9期:WAV,MP3软解播放器,带类似千千静听频谱! ~+ L0 \! \! Q: j1 Z/ u 配套例子:+ g$ X% b" W' ]8 l- g' Z V6-916_STemWin提高篇实验_WAV,MP3软解播放器,带类似千千静听频谱(uCOS-III) V6-917_STemWin提高篇实验_WAV,MP3软解播放器,带类似千千静听频谱(FreeRTOS) 工程介绍: 1. 重要提示; l" E) ]: j" f# @# u) ` (1)测试此例子前,务必将我们提供的文件夹“SD卡根目录存放的两个测试文件夹”里面的两个文件夹复制粘贴到SD根目录下。6 O+ F+ S2 ]5 J( P: b" X' q0 O9 s (2)首次使用先点击歌曲列表,歌曲名会被记录到listview控件里面,然后就可以任意操作了。如果文件夹中歌曲较多,首次打开会稍慢些,主要是因为要获取每首歌曲的播放时间。以后打开就比较快了,主要是对歌曲列表对话框做了隐藏和显示处理,而不是重复的创建和删除。 2. 功能说明$ q- G; r7 x3 G" k7 s9 x (1)支持上一曲,下一曲,快进和快退,常用的采样率和码率都支持,单声道和立体声也都支持。' y" _3 W9 }* r- } (2)音频频谱方面,支持幅值谱和对数谱切换。 (3)emWin任务是低优先级任务,音乐解码任务是高优先级任务,两个任务之间通过任务消息队列和事件标志进行通信。+ \1 F) Q/ e+ N+ z- |4 J, H (4)歌曲列表对话框做了模态处理,这样用户打开此对话框后只能操作这个对话框,而不能操作主界面。 截图效果:

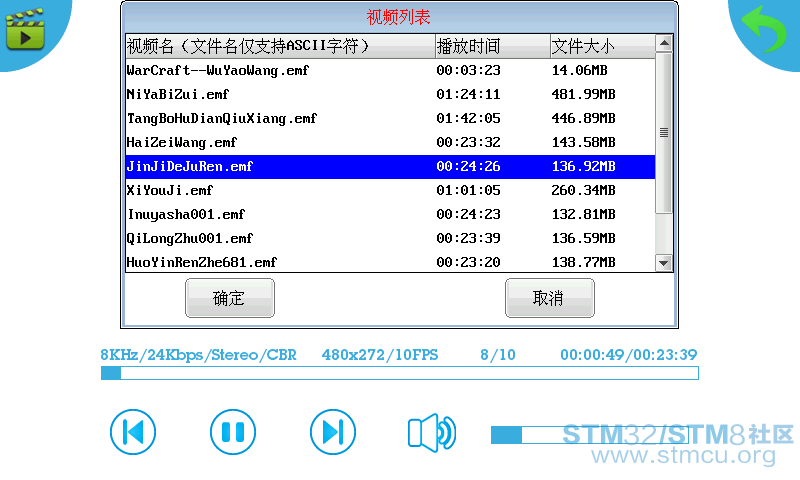

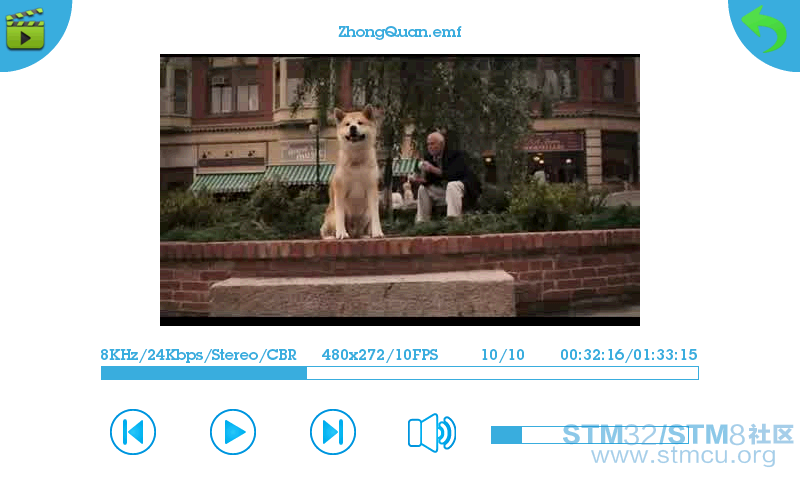

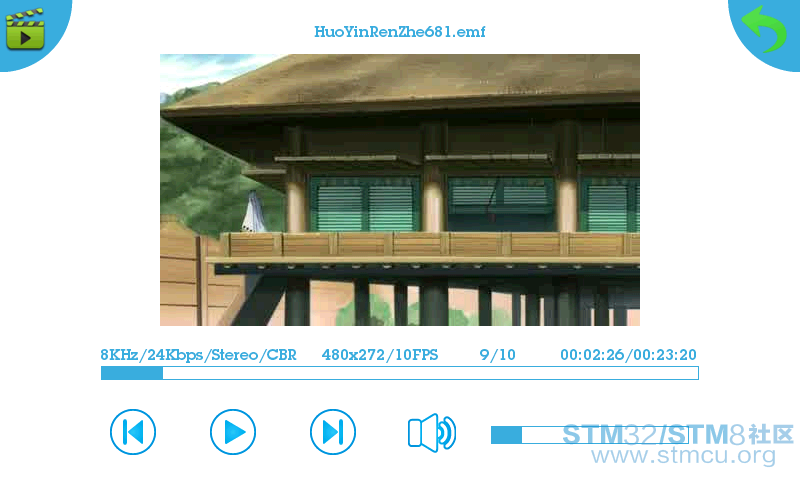

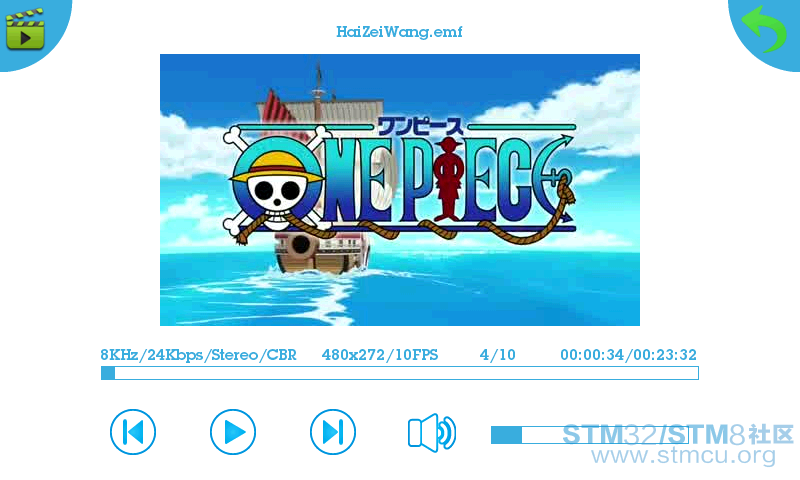

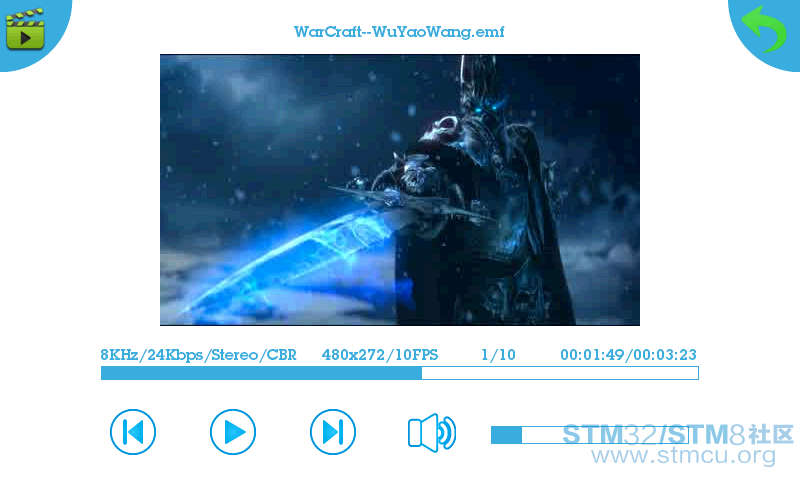

********************************************************************% p6 Q) L# O! n# I( y 第10期:视频播放器- z4 l1 ?% ]9 y5 m4 {! y* c 配套例子:+ T; L d- I" n, @& H% h V6-918_STemWin提高篇实验_视频播放器(RTX版本,仅支持MDK4.74)( Y+ p8 r: d8 S8 ?* N 工程介绍:6 e$ O' i' [& t0 J6 N1 F3 u( ?" h 1. 重要提示: (1)本例子仅支持MDK4.74编译,且由于文件系统RL-FlashFS的限制,文件名仅支持ascii字符。# B J' I8 h: o (2)测试此例子前,务必将我们提供的文件夹“SD卡根目录存放的两个测试文件夹”里面的两个文件夹复制粘贴到SD根目录下。 (3)首次使用先点击视频列表,视频名会被记录到listview控件里面,然后就可以任意操作了。如果文件夹中视频较多,首次打开会稍慢些,主要是因为要获取每个视频的播放时间。以后打开就比较快了,主要是对视频列表对话框做了隐藏和显示处理,而不是重复的创建和删除。! ` G& f3 ~/ K; J" b (4)创建两个任务,一个GUI任务,用来刷emWin本身支持的emf格式视频,另一个是音频播放任务,用来播放视频中的声音,音频文件是从原始视频中提取出来的,使用MP3格式。由于两个任务都要操作文件系统,分别读取emf视频文件和MP3格式的音频文件,所以文件系统就需要互斥访问,也就是得支持重入。 (5)优化:重新添加uCGUI3.98里面的JPEG解码文件,覆盖emWin原有的解码,并做DMA2D优化,emWin自带的卡死,基本300ms左右一帧480*272图片,而优化后,差不多80ms左右就一帧。缺点就是跟emWin原有的机制兼容有些问题,不过程序设计中已经将其避免。emWin支持的三缓冲可以继续使用。 2. 功能说明:1 L) I# ^1 V& Y8 n: N6 o (1) 支持上一个,下一个,快进和快退。 (2)emWin任务是低优先级任务,音频解码任务是高优先级任务,两个任务之间通过消息邮箱和事件标志进行通信。 (3)视频列表对话框做了模态处理,这样用户打开此对话框后只能操作这个对话框,而不能操作主界面。 - l% ^8 @! ]: s4 P% I9 { 截图效果:

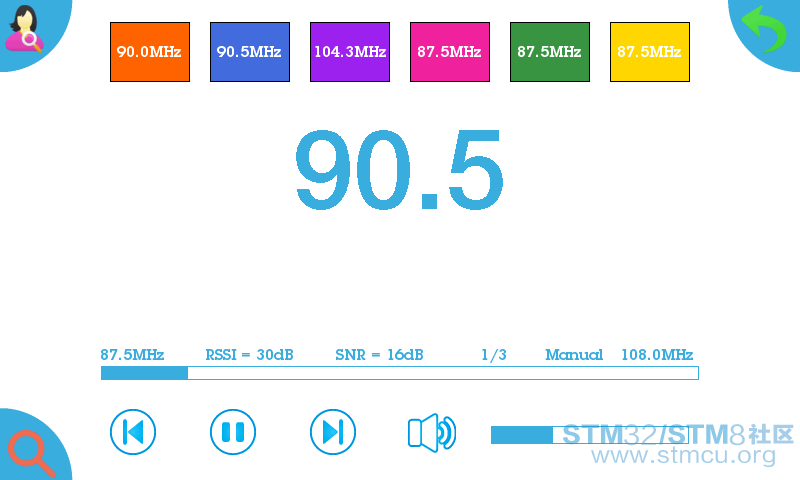

********************************************************************6 T$ q: x; f% |+ `+ s- T& M 第11期:收音机& b4 n* E- Y0 p0 s) V5 ~! ~# I 配套例子:' z0 o# Z7 `: ]) {- E V6-919_STemWin提高篇实验_收音机(uCOS-III) V6-920_STemWin提高篇实验_收音机(FreeRTOS) * K( O1 @- w2 Q/ o4 a* g3 l3 o6 N 工程介绍:- E: I- F7 x) J7 l" A. M 1. 为了更好搜索电台,务必给耳机接口插上耳机当做收音机天线用。 2. 开机上电后,要先点击界面上的开启键,默认是自动搜索模式。开启后点击左下角的搜索键,可以自动搜索电台。通过左键和右键实现搜到的电台切换。界面上面的6个颜色块是搜索到电台显示,也可以点击切换。 3. 界面左上角的按钮是切换到手动搜索,然后通过左键和右键分别实现每次递减0.1MHz和递增0.1MHz。要切换回自动搜索,点击左下角按钮即可。作为两种模式的区分,手动搜索模式下,滚动条上面的文本会显示Manual;自动搜索模式下,滚动条上面的文本会显示Auto。5 \) t7 s- w; x. Y 4. 调整滚动条也可以选择电台,范围87.5MHz到108.0MHz。 截图效果:7 o h- W" j8 C1 x

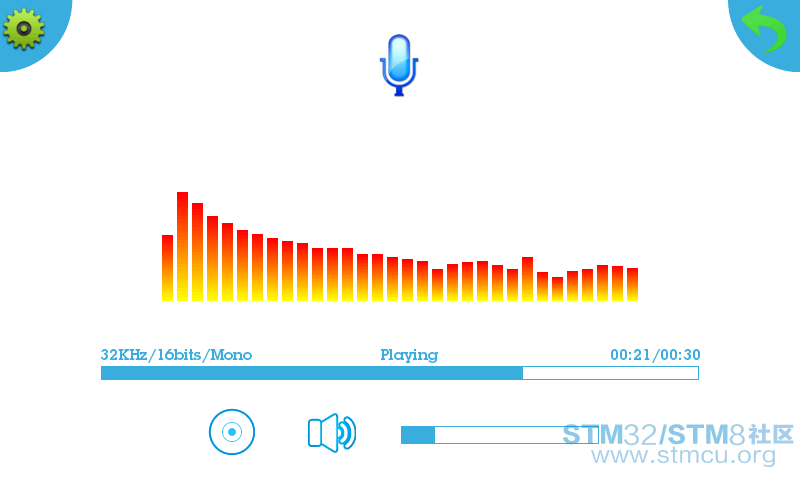

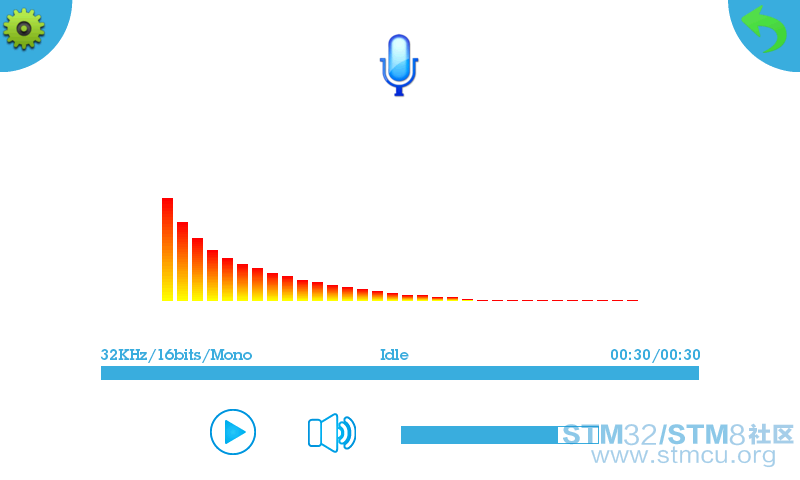

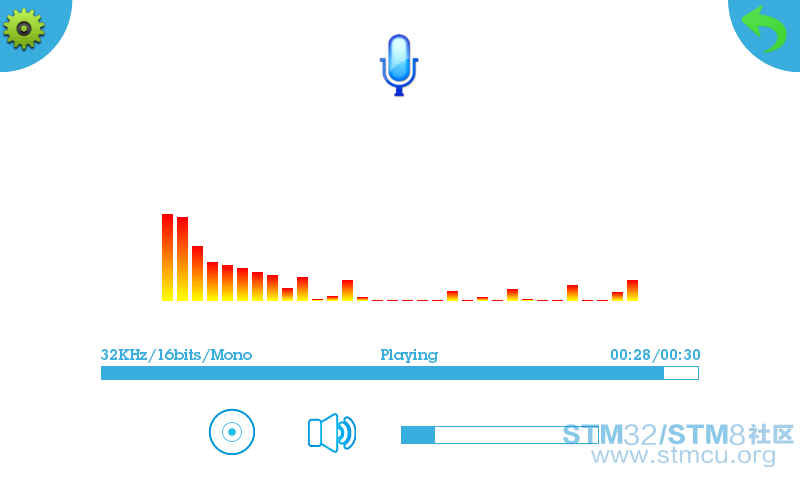

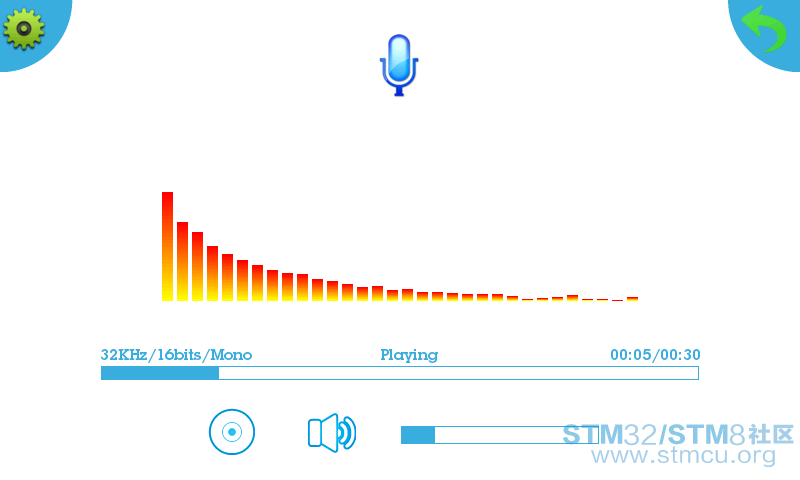

******************************************************************** 第12期:录音机( M7 G8 l) N3 e 配套例子:, K1 B( H v0 ?* P! h V6-921_STemWin提高篇实验_录音机(uCOS-III) V6-922_STemWin提高篇实验_录音机(FreeRTOS) ) [6 [6 x8 O' p) B0 @ 工程介绍:4 s# g# G$ b8 }. U- u( M 1. 录音机的功能做的比较简单,左上角和右上角的两个按钮未用到。' P$ |# \2 L$ I0 b 2. 采样率固定为32KHz,16bit,单通道。3 g |/ L0 n8 Y" g/ R% Y: o) I 3. 点击开始按钮,开始录音,录音30秒,务必保证录音结束后才可以播放。 4. 显示的频谱是对数谱,即对FFT变化后幅值取对数。 4 X( a @6 z" h' P, s% I1 E3 ]2 W 截图效果: 3 f* H, n4 O! d% L5 v$ R . Q9 i- W- b/ V/ m m3 S# h7 d
* W8 j; M+ W/ Y ! q7 r7 R! z2 ^0 B1 G |
