STM32各种调试器大合集

[复制链接]
割れたリンゴ 发布时间:2018-8-6 09:14
赞 收藏 16 评论36 发布时间:2018-8-6 09:14
36个回答
割れたリンゴ 回答时间:2018-8-11 14:30:56
本帖最后由 割れたリンゴ 于 2018-8-11 16:20 编辑
/ \; Y3 s! R. x! }! L5 m1 }
radio2radio 发表于 2018-8-10 21:21* s) B/ f2 [. ]4 K, u' S8 {7 }
我的这个STLINK v2,虽然是128KB的,是不是刷不了v2-1的固件?
" g" z1 N, U. @5 ~) O- P( j- c% Z我试过刷您的v2-1的bootloader,刷完以后U ...
; \+ H' d. ~  U5 g0 Y" |
[img]我前几天刚修了 一款蓝色的stlink板子(电源接反,32引脚击穿坏了),和这个长得基本一样
# Q* H9 E/ H- d# Y这块板子是lqfp48的封装焊接了qfn封装48,我把原来的qfn封装的32拆下来,用细砂纸小心磨掉芯片周围顶层阻焊层,成功地把c8t6换了上去,刷了STLinkV2.J27.S6.bin,就巴拉拉变身成stlinkv2了,您要是想这样解决,就直接换个CBT6上去,刷v2-1bootloader,,就会有cdc了
9 r: M- P4 T' }& ~0 \bootloader地址是要从0x08000000开始的
  d+ @/ _7 `0 A3 X) A* @& Wv2不能更新的话,是提示什么呢?. R, y: |$ N. e

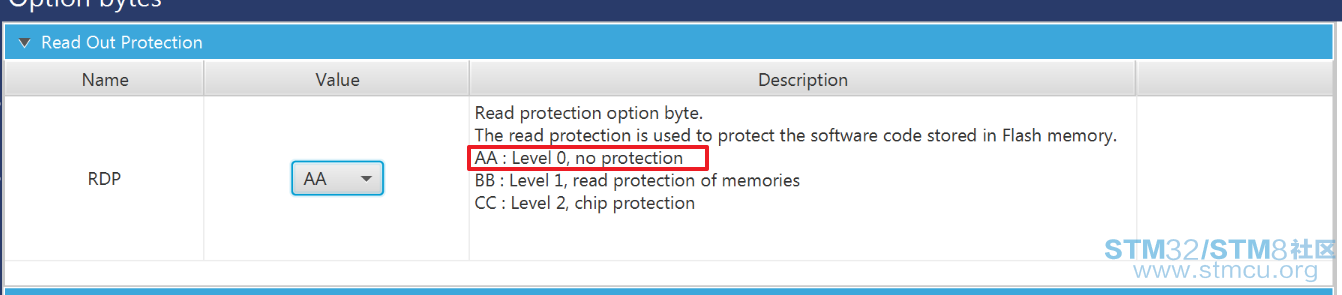

我觉得v2-1连接失败可能是固件被清空了,没有清读保护的话,用stm32cubeprogrammer读flash会导致flash被清空,刷写时务必修改optionbytes readoutprotect.png
7 P, y4 u* @7 j. _魔改的图如下图片-github( S- D! u5 d% V
/ C% M, T0 m/ r- P- c! L/ r1 y
8 }/ ^3 t3 g. u8 d/ h
割れたリンゴ 回答时间:2018-8-11 16:22:37
我回复怎么老是需要审核??写的东西没了两次了!!!!
radio2radio 回答时间:2018-8-11 19:59:21
割れたリンゴ 发表于 2018-8-11 10:08& ?9 A- m$ }, ^% {. v; M8 T
巧了,这个类型的板子我同学有一个,前几天接反电源烧掉了,32都识别不到了,由于我没有qfn48的32芯片我 ...
/ x- @& F/ A  J1 w
谢谢,我再试一试。
% _( K8 v: I4 X1 D9 v

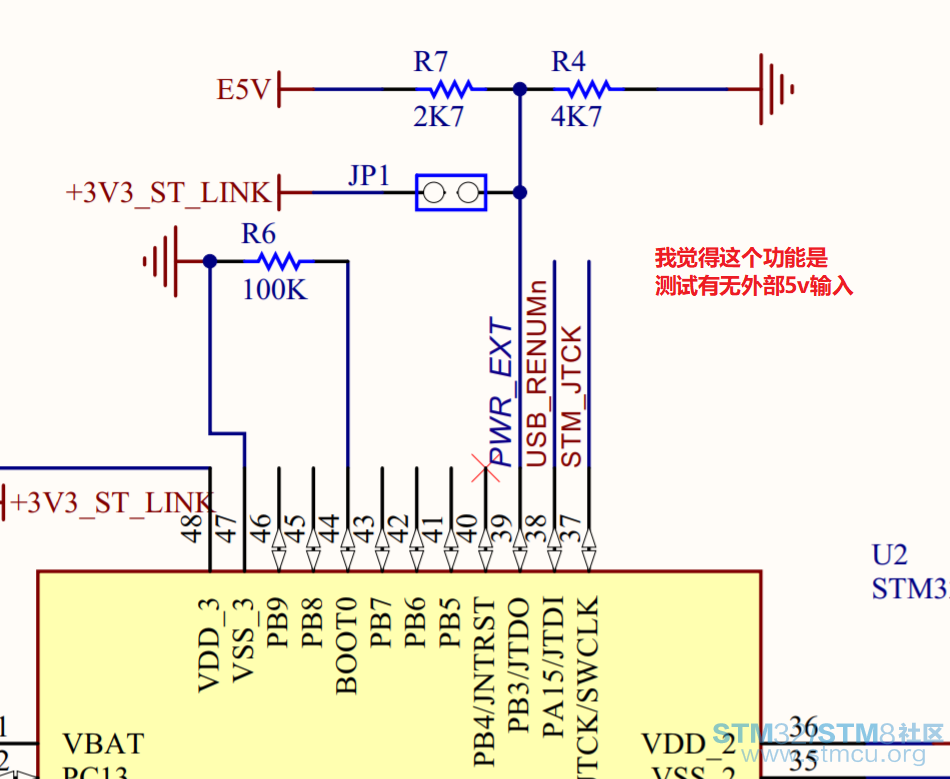

4 p+ ^3 m3 v8 M$ {$ Y我详细对比了一下V2和v2-1的电路图,只有一条引脚可能需要改:
0 W( K2 ^) C0 B3 s6 qpin39,V2没有使用。V2-1是接3V3(5V分压得到的),估计是判断有没有5V。2 F4 g* p% o& K$ Y2 J5 n
我想我只要把pin39接到3V3,我的这个V2就可以用V2-1的固件了。. w! b0 @9 D8 u) J- t5 E
7 d. E3 K' k- }9 r, ~5 T
radio2radio 回答时间:2018-8-11 22:23:36

) Z- Q1 @/ P8 `2 e3 U  t刷V2固件V2.J27.S6(文件夹\STLINKV2重烧固件)以后,+ q9 O- ^. G- T* G2 z) I! n
开CubeProgrammer不能连接,提示固件太旧,需要升级。" p9 Q" }3 G$ r: S( ]

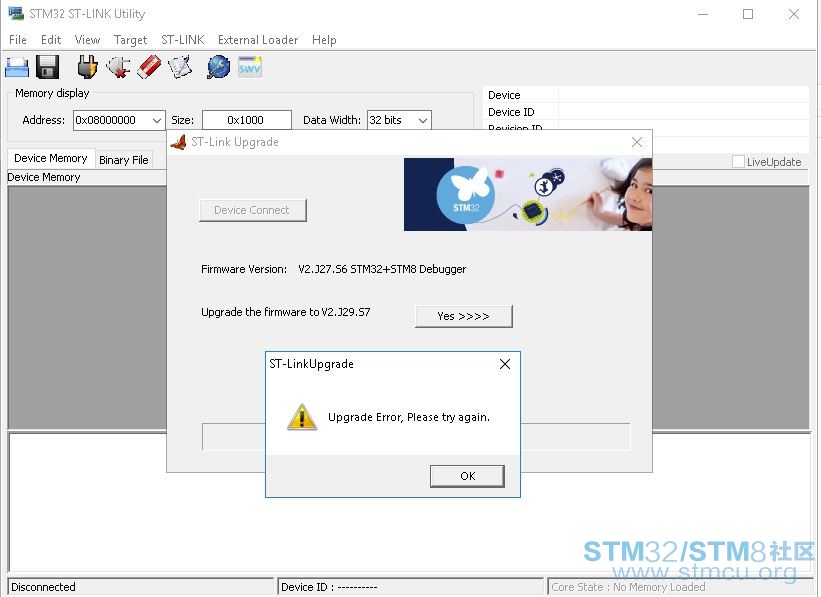

然后打开ST-LINK Utility,可以连接,但是升级失败:
# ~) e8 y5 k4 x) R2 P% E" Q0 f/ c  S7 S" j
割れたリンゴ 回答时间:2018-8-12 09:34:32
radio2radio 发表于 2018-8-11 22:23
" {$ q+ O: h! ?! n# L刷V2固件V2.J27.S6(文件夹\STLINKV2重烧固件)以后,2 }$ ]6 i* e4 R% ?
开CubeProgrammer不能连接,提示固件太旧,需要升级 ...
$ O3 r+ r6 P3 g3 l% o7 [  |

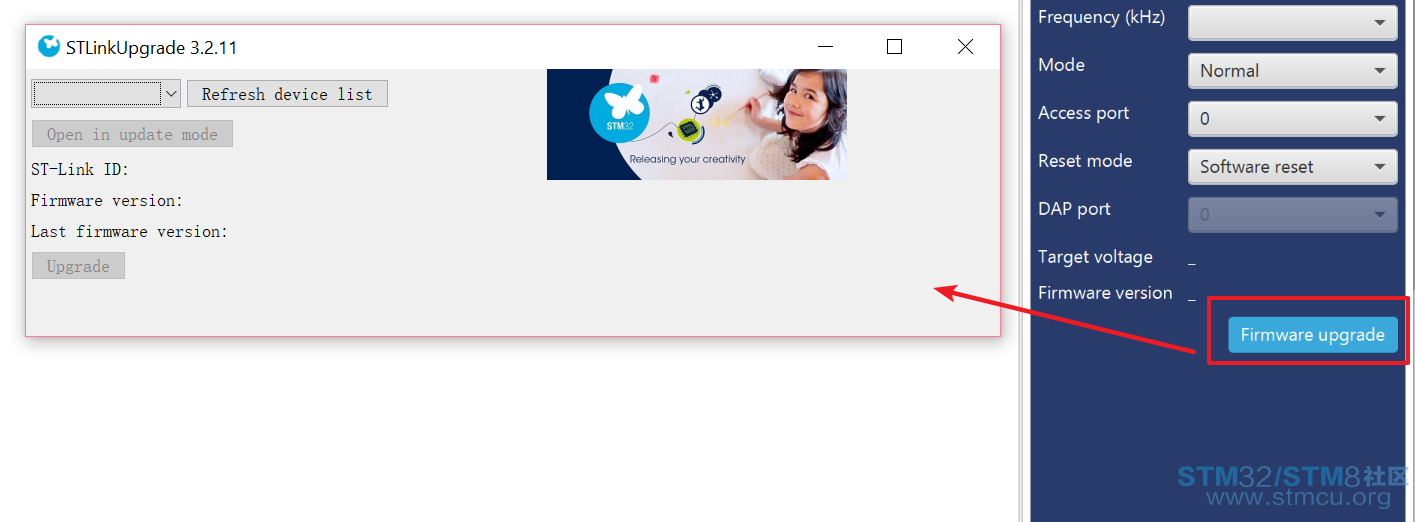

stm32cubeprogrammer不用连接,直接点FW upgrade,识别不到或者不能打开升级模式 的话需要重新拔插,多试几次就打开了升级模式,可以升级 fwupdate.png ' ]& {9 G$ ^9 h- X) n/ ?

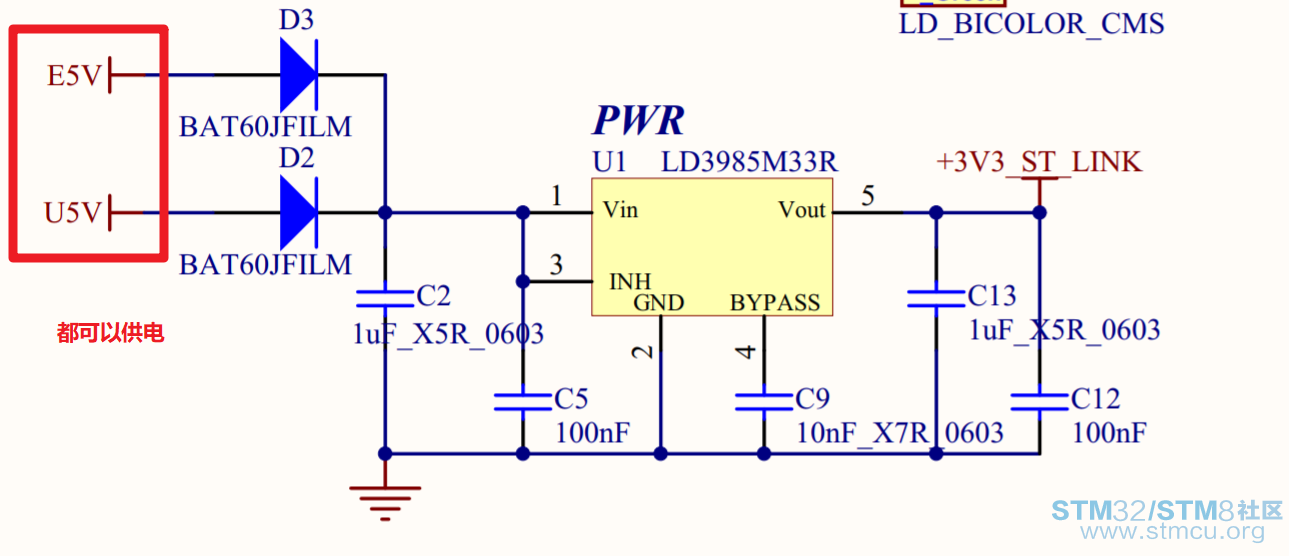

还有您说的pin39的问题,我觉得原因可能不在这,PB3没有adc功能只能检测有无外部电源输入,正常都是通过usb口供电的,所以pb3拉低就可以# s2 |3 H5 U: r7 ?
加上我做测试的时候用的是c8t6最小系统,都没有搭电路,还是可以正常使用stlinkv2-1固件/stlinkv2固件1 `' D* g2 y1 |
$ K$ q, I* {8 \6 W/ [* V# v0 b3 j, | Snipaste_2018-08-12_09-29-33.png 6 {: K7 w* ?! y& t& s
radio2radio 回答时间:2018-8-12 12:58:54
又搞了一大轮,我手上有3种板子,c8t6最小板brd1, brd2, 还有上面的STLINKv2:* z. w) M) I, J6 k  g- f$ H1 y2 T. N7 U
7 u  X- D! a8 A' B2 Q) @
brd1,可以刷v2-1,电脑可以识别,Keil可以识别v2-1,Keil不能连接目标板(总是通信出错),不能升级,不能刷J-LINK OB。
7 W( E) E" H/ I" h& m& N3 ^$ R1 Z9 ]4 D" i% v
brd2,可以刷v2,电脑可以识别,Keil可以识别v2,Keil不能连接目标板(总是通信出错),不能升级(FW大).
5 O( Y3 l* [8 |6 d  v         能刷J-LINK OB,STM32 IC可以用,但是NXP IC不能用了,即这样刷成的OB,只能用于ST的IC。
! C  M$ @& x, G9 n3 s  j4 G
: m+ |6 i9 ?- {; kSTLINKv2,这个更惨,刷v2-1后电脑不能识别,USB不正常。
  g% ^# [* a' y8 @+ v4 J         刷V2后,电脑可以识别,Keil可以识别v2,Keil不能连接目标板(总是通信出错)。不能升级STLINK。' Z8 c  _! o" c8 }. @
         不能刷OB:- W" b0 v( I8 I& j5 g  L+ ^
Preparing for FW update (can take up to 10 seconds)...O.K.
6 d4 l5 P, u: {/ m5 ^Identifying ST-LINK variant...ERROR: Cannot identify ST-LINK variant
- G" L, v" H; t4 ^. ~9 ]7 B' I0 y0 j8 m6 G5 r4 Z; Y  l

# J  ~; k5 Q+ g0 P2 D结果是,只有brd2的JLINK OB勉强可以用于ST的IC。
( b+ A( {' u1 q0 ~- a# A% U6 A
' |$ O- y5 h/ z; P! R9 D3 }希望能够找到通用的F103-JLINK-OB的软件,就像F072那种。
/ e% C0 C% [* q
radio2radio 回答时间:2018-8-12 13:36:46
本帖最后由 radio2radio 于 2018-8-12 13:39 编辑 0 j- w: ]6 C- o: Z9 x
1 j" s* V7 y8 ]# I0 a2 U/ n" x
刚才去Segger网站看了一下,独立的F103-JLink OB,没有CDC。这一点不如F072-JLink OB好用。3 D+ y0 G6 ^' P# N
所以,有点不想再折腾了,还是用回我的CMSIS-DAP吧。
' F/ c) P: j+ i- n) H1 q5 d* F; c* h- _1 j- B
要求高的时候,还是J-LINK v9,没有毛病。
% L' o, P0 m7 i) X' I0 t3 h
割れたリンゴ 回答时间:2018-8-12 19:29:45
radio2radio 发表于 2018-8-12 13:36& I! N% k. T+ O3 K
刚才去Segger网站看了一下,独立的F103-JLink OB,没有CDC。这一点不如F072-JLink OB好用。2 }& z* u7 M/ I$ ^$ q- M
所以,有点不想 ...
/ Z9 C- e9 Z5 G
我的都成功了,你运气比较差哈哈,或者是那款板子电路做了改动' E7 m& W' U& o- O! ^) }) I% P
stlinkv2-1转的jlinkob确实有cdc但是只能调试stm32
+ \  j3 H; f5 I3 n1 ^1 L还有一个2012版的f103jlinkobmeiyoucdc,而且用新版驱动老是弹窗+ z1 b# C, ^; x# {% t  V5 c2 D% _
segger最新版2017jlinkob-f103没有放出,原理图都没
1 f1 z2 D, j/ o1 L* ?! c3 S6 r
radio2radio 回答时间:2018-8-12 20:01:06
割れたリンゴ 发表于 2018-8-12 19:29
. [1 h; _& _- U2 f我的都成功了,你运气比较差哈哈,或者是那款板子电路做了改动
5 [0 q! s1 l) r, Z3 J2 {: pstlinkv2-1转的jlinkob确实有cdc但是只 ...
" L9 f7 k1 [; v5 U6 r2 [& l" N
暂时的失败,不是问题,主要是以前真没有想到ST-LINK刷出来的JLink-OB也只能用于STM32。这就不好玩了。- N* p5 w* ?, y# P% t

& C" L: \- t# s% |从使用的角度,就是买原装的JLink-OB,或者JLink-EDU也不贵,还稳定。
radio2radio 回答时间:2018-8-14 12:39:31
本帖最后由 radio2radio 于 2018-8-14 12:44 编辑
- {4 q0 ~# x' ?. a5 F7 ~2 H+ h1 X, L3 m( A) q6 ?
昨天又收到一个ST-LINK V2,外观与你的蓝色的那个一模一样,里面的IC标的是F103C8T6,QFP48的。0 w$ V' J: K6 v6 x( v6 R" q" x
收到以后能够顺利升级到V2J31S7,不过还是V2的,没有CDC.....
- @4 C# d6 J$ h8 M2 G$ t6 A$ c& ]4 U
之后,我尝试刷你的V2-1,成功变成V2J28M18,然后又成功升级到V2J31M21。说明这个IC是128KB的CBT6。& U( X& H" m+ v
再后来,我又成功将它刷成J-Link OB,有了CDC和SWO,改线后测试,一切正常。1 B) F- M+ _' Q3 ~( v9 S, ?% v

  O! z- J- N. u. Z! K* h9 C# w9 r这样得到的J-Link-OB-F103,有5MHz的SWD速度,和4.5MHz的SWO速度,CDC也稳定。比J-Link-OB-F072快很多呀。 开心中。- u/ }- E' W# f7 e/ i; \0 s
唯一缺点就是J-Link-OB-F103只能用在STM32的IC开发上面,而J-Link-OB-F072却能大部分IC通吃(NXP,SiliconLabs,Nordic....)。
# M' @4 {  d+ ?( C2 z
' P; q4 q2 W' O1 Q( |- h
割れたリンゴ 回答时间:2018-8-16 07:50:42
radio2radio 发表于 2018-8-14 12:39, H5 o) R$ A' o$ U6 [6 U9 S
昨天又收到一个ST-LINK V2,外观与你的蓝色的那个一模一样,里面的IC标的是F103C8T6,QFP48的。
3 T# Y! D. x* b收到以后能 ...
2 n; n4 ?! E* Z
嗯嗯,,
radio2radio 回答时间:2018-8-16 08:18:53

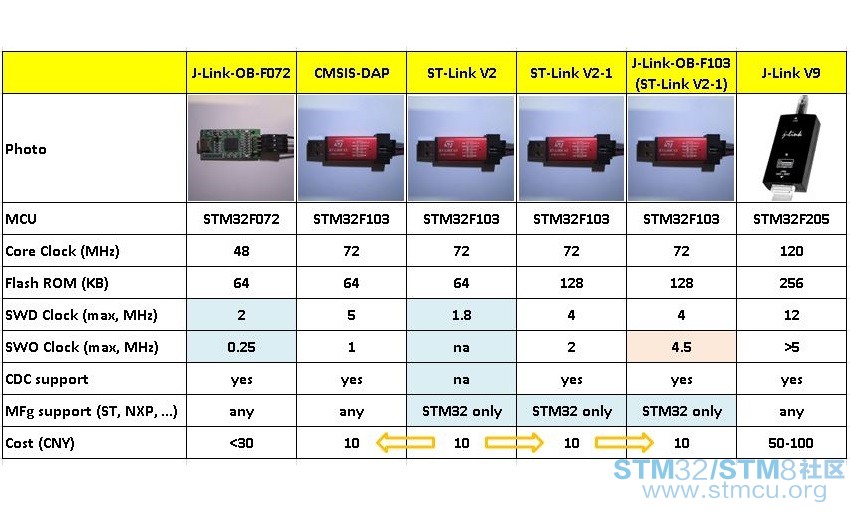

我昨天又开了一个新帖,廉价仿真器STLINK-V2变身V2-1,J-LINK-OB,CMSIS-DAP,含性能对比。5 |7 g4 C/ n7 q/ W  r
Low Cost Tools.JPG
# B& h9 ?7 x, o8 W. e贴子里面如果有错,请告诉我,谢谢。 另外,V2-1的U盘是干什么用的?您知道吗。/ r0 g+ }5 G4 O/ }# S
8 E3 r5 v# U+ U/ W
让企——鹅飞 回答时间:2018-8-16 09:47:45
大牛
g2004-148848 回答时间:2018-8-18 15:15:35
楼主辛苦谢谢分享
ld8lk8-282408 回答时间:2018-9-5 08:51:49
不错
