三、ST电机IHM002套件实操之--Motor Control Workbench创建工程

[复制链接]
zhdzhd 发布时间:2018-8-29 20:58
本帖最后由 zhdzhd-174422 于 2018-8-29 21:44 编辑
/ K2 Y. W: _/ r, x5 V7 C- s! S3 C5 m$ |, P& ^
首先打开Motor Control Workbench软件:
8 m9 o. R8 {3 @ 3.PNG 2 G/ F; |! L  M  w0 q7 H

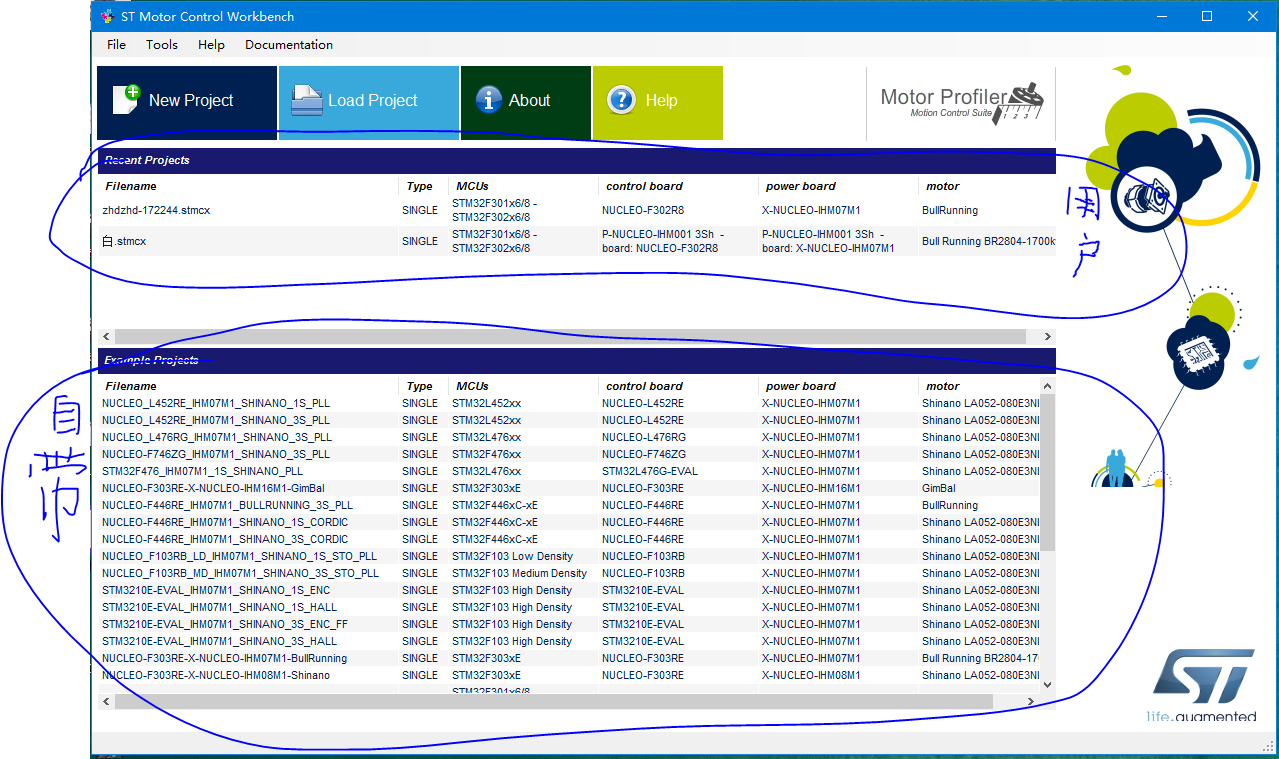

界面分为3部分:用户按键区、用户创建文件区、软件自带样板区
% S" T3 z+ J9 t 33.PNG
( b% S+ ~* J8 W  A- d1、首先点击右上角的Motor Profiler,打开ST Motor Profiler 创建Profile文件,具体操作步骤请参阅上一篇帖子:二、ST电机IHM002套件实操之ST MotorProfile
! D4 i. i! _) j9 K, c/ ?https://www.stmcu.org.cn/module/foru ... 1&extra=#pid2371430
) ]9 m& c% \- j9 t: g' M6 O5 y; s
2、点击New Projecgt,创建工程' @/ B1 W4 ~, [6 b( n; O0 i8 E' Q! d, W

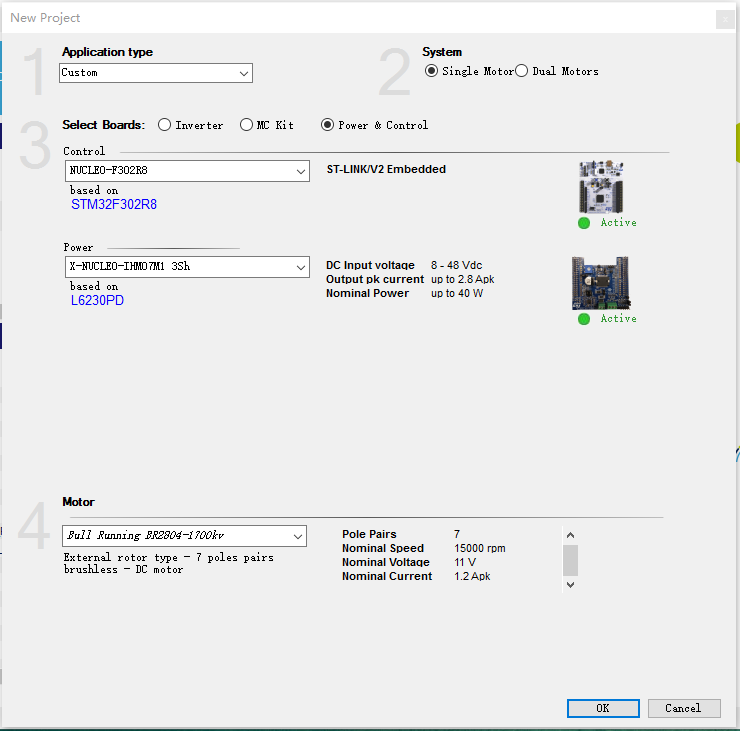

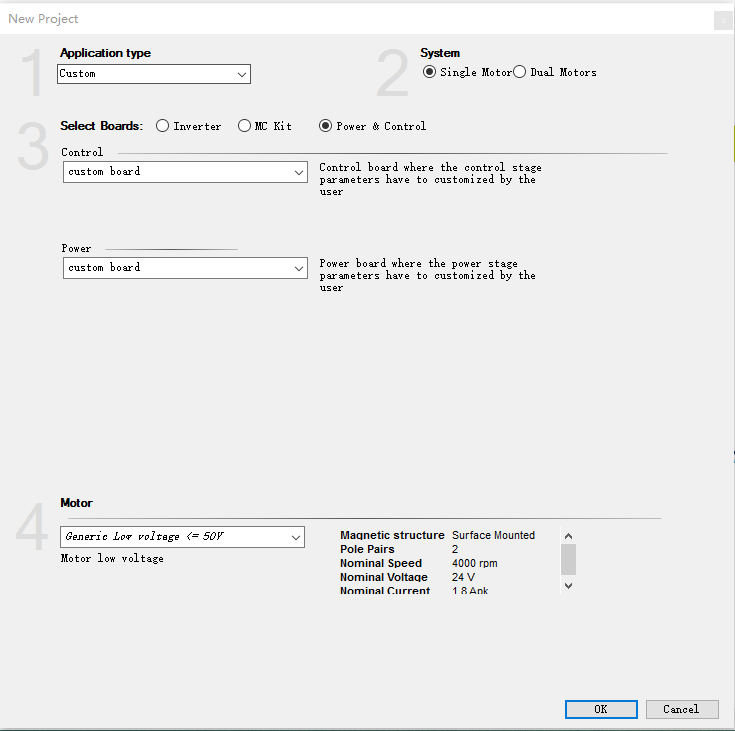

5 A5 F, a! B" b' I! O按图上1、2、3、4的步骤选择板卡和马达
# l  H( u8 ^5 l2 p 5.PNG - b' T5 X: n  g1 C. B( V2 U1 u
9 ~. m0 K+ l* Z  d

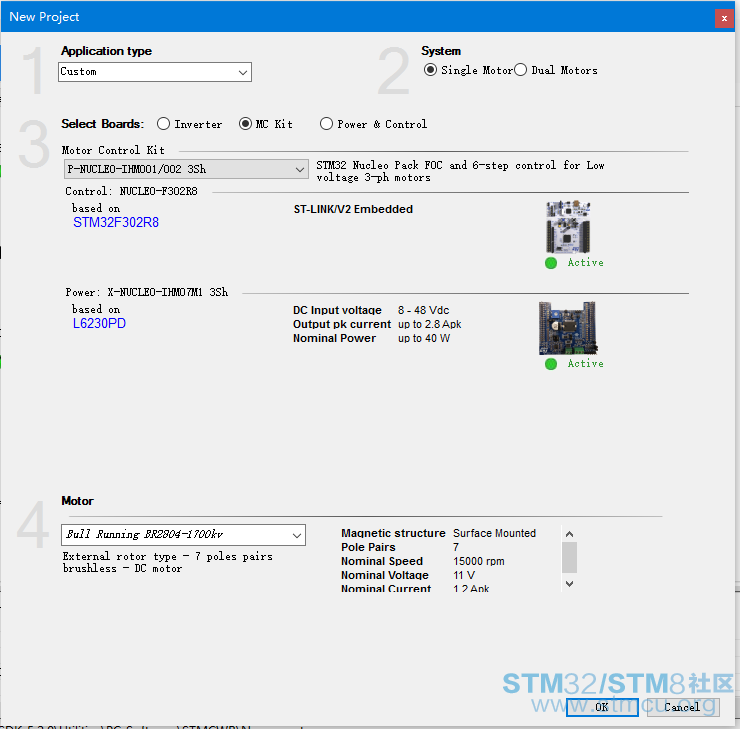

或直接点击第3步,选择MC Kit,默认就是此套件。' ]7 c! i$ R, T9 b
yyy.PNG * L6 ?( X8 @2 G) f6 E; O* O6 }
点击OK确认后,确认生成工程信息。% z! L5 p7 {; ^; @9 M' n3 @
6.PNG 6 u+ v0 S6 i( R, E  T$ w
3、点击菜单栏上的Tools-->Generation或工具栏上的 ttttt.PNG 图标生成HAL工程文件0 C2 u! K) [- K( n/ X5 g, W
0 `$ E0 r/ s/ L: f! q3 I3 i先保存工程信息文件,会出现下面的窗口
) a9 {0 O6 S$ { 02.PNG

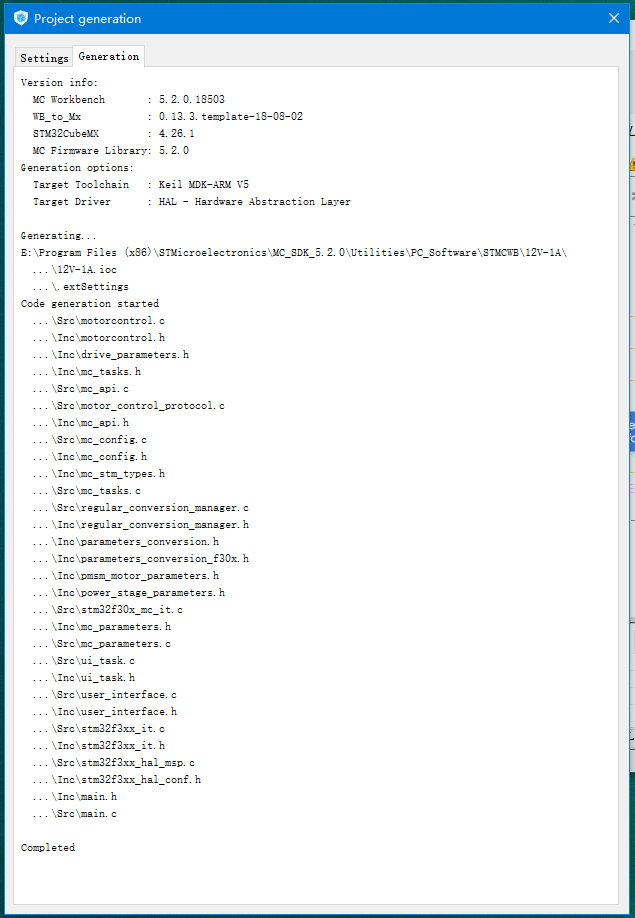

6 u* z8 M7 e0 x) M# {- _中间选项是选择所用的IDE工具,本人所用为Keil MDK-ARM V5(建议用V5.25),点击Generate创建工程文件
( y: Z  r- S5 }/ g 01.PNG / r4 {: v9 P3 M, \1 }
4、直接关闭上面的窗口后,回到软件主画面,点击菜单栏Tools-->Monitor或工具栏上的 77777.PNG 图标,进入马达调试界面! Y% ], O: c) X# }+ N" I
2 X; F6 s4 o% T7 B) s& V# y点击连接图标 555.PNG 连接ST-Link,成功连接后会出现固件版本

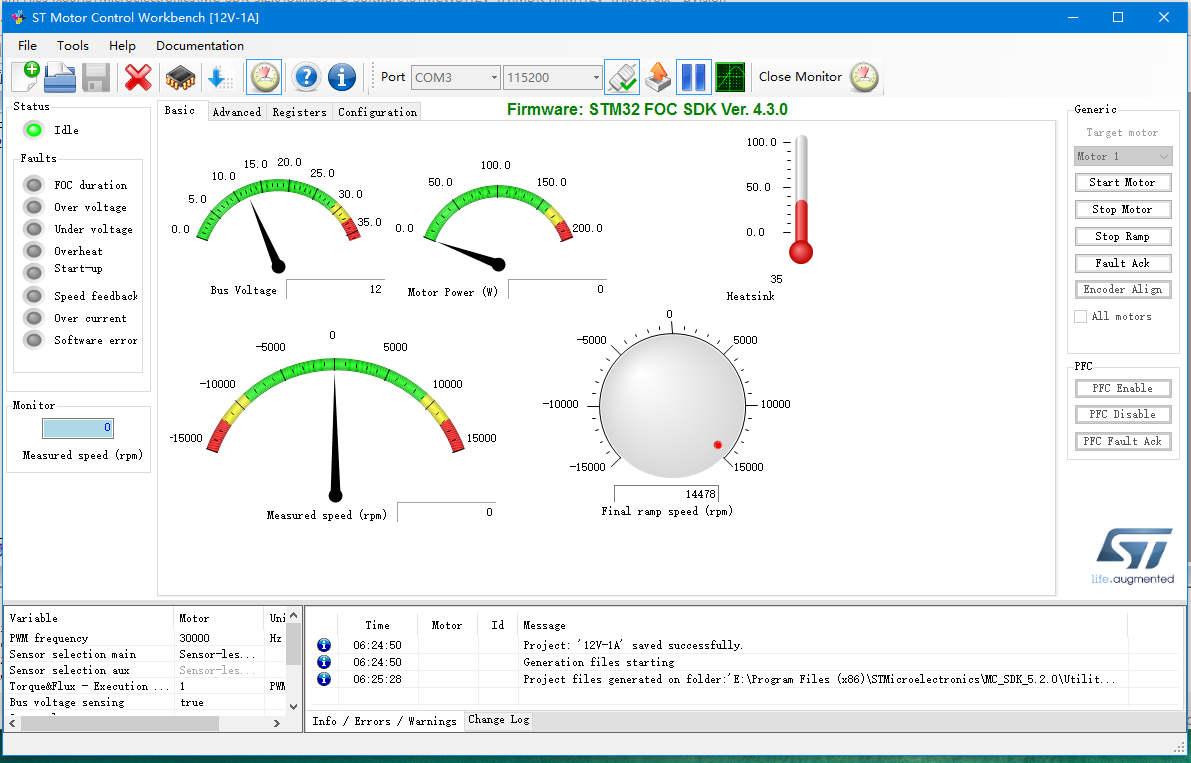

7 H& T: Q( [: u" p, n' {0 j 8.PNG - z- Z5 E, w4 r: H9 I

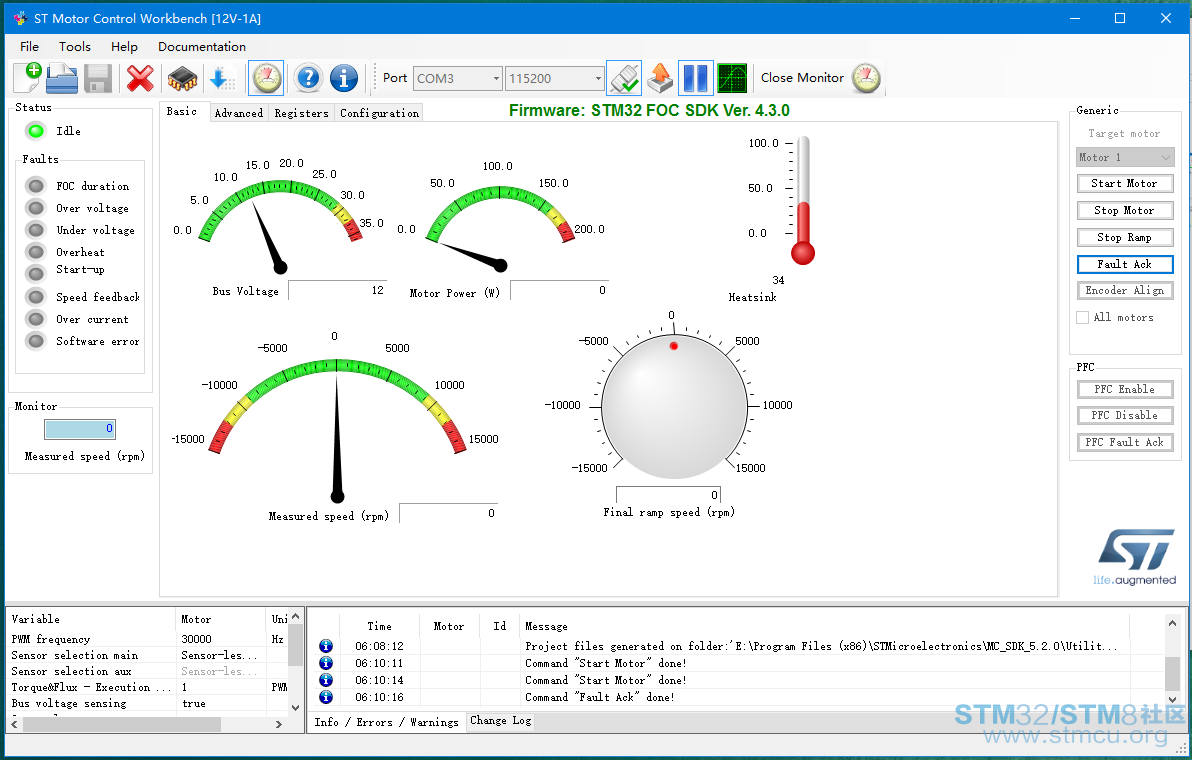

点击右侧的马达运转图标 66666.PNG 后,马达可以正常启动运转,点击调整按钮,滚动鼠标滚轮,可以对马达进行调速,注意:红点经过0刻度0后,马达会停止,见下图
  d  H7 A+ J! U0 S 88888.PNG 111.PNG
5 B; T: c# N. d8 `6 {% n+ Y, ` 9.PNG 4 R, g# q4 T$ z5 g5 h
* ~* n3 ^( \9 U% k( W7 h% m
此时需要点击右侧的警报清除按钮 kkkk.PNG ,再次点击以运行马达,马达会以调速红点所在区域进行运转(负值反转,正值正转),通过以上操作,可以确认马达工程信息是否正确,如果马达无法正常运转,可以调整相关参数,并重新Generation工程文件,- K: p; W* _/ V5 R9 X8 Z
# y  G2 u$ `% y  O/ w点击Update,更新工程文件。1 T9 O# v7 U& j  L4 O
: S: H7 U% h+ V3 G6 D# ~$ ]5 d
5、用IDE编译生成的工程文件,以核对文件的正确性。打开Keil MDK软件,打开刚才生成文件,进行编译(必须安装F3的库文件),成功后,通过ST-Link下载到STM32F32R8开发析中,先按黑色按键RESET B2对芯片复位;再按蓝色按钮USER B1,马达启动运转,再按一次USER后,停止,确认工程文件正确无误。% n  s  _7 U& {1 _
* `+ n' I4 P/ d* f编译无误+ d) T+ n1 W8 {0 t) J# F
22.PNG 8 @( e* s  J% ~
下载成功
0 J2 Z* Q& U! ^& T VID_20180829_183456.gif
( E5 r$ Z1 ]! d! d" {成功运行。
7 u6 [4 a3 [6 ^' X+ f% c7 y" e7 ]+ V$ D0 B
以上为本小菜入门的操作流程,以及自己对套件所需软件的认知,不正确的地方,请大家指正。谢谢!( J5 e) ]' S' H: b$ l  Q7 o& q
1 q5 K0 c4 n2 y( ^
) S1 ?/ }  [0 E
* x8 T* M9 s1 I! f( g8 w" r1 }
( w$ l- b" {& V$ f* e8 U4 r
赞 1 收藏 2 评论19 发布时间:2018-8-29 20:58

举报

19个回答
子曰好人 回答时间:2018-8-30 08:49:42
zhdzhd-174422 发表于 2018-8-29 23:23% _4 b: E; l9 j/ g  d$ h
我也在纳闷,Motor profiler更新固件后,在软件连接后就是这个版本。
+ b5 [* D9 q+ g- ~$ `用MDK编译下载后,再用Workbench ...
; L. x% D. C" m1 V, M& z8 e! Y
你查一下你的代码里面,有一段代码应该是这样的
  1. #define FIRMWARE_VERS "ST MC SDK\tVer.4.3.0"
复制代码
zhdzhd 回答时间:2018-8-30 09:21:42
本帖最后由 zhdzhd-174422 于 2018-8-30 09:29 编辑 5 }- t9 K9 e. R- k
子曰好人 发表于 2018-8-30 08:497 s* Z+ y2 o0 E3 m1 D5 u
你查一下你的代码里面,有一段代码应该是这样的
5 P+ D# t8 H& D
自己编译的是5.20的。只要用MotorProfiler连接,就提示更新,更新后就是4.30了,原因是Motorprofiler自带的固件都是V4.30的 捕获.PNG
( P- h9 c/ ?' o' B
zhdzhd 回答时间:2019-1-11 12:00:59
rabbit070644 发表于 2019-1-11 11:372 Q. |4 U/ [3 }8 f% r0 `
我点击generation后,选择完路径之后并没有弹出你这个配置得窗口,而是图片这样的窗口,然后选择完输出文件 ...
5 t# S! Z' W! I- \" W1 O
看我第二篇帖子,软件运行是要用顺序 的,要先生成马达 文件,安装 cubemx,及相关文件库文件。
子曰好人 回答时间:2018-8-29 22:27:50
本帖最后由 子曰好人 于 2018-8-29 22:28 编辑
- u+ @: [0 Y5 M+ [  z1 G/ F; s# Z. P* t# J+ m1 G9 M
楼主用的4.3的库,这算是一个小bug吗
8 m9 O5 m! q+ I/ w+ y7 l' c7 Y* \, l
8 u  Q$ ?2 X+ N# V1 a+ E- m. G

4 T5 s8 ]7 E7 a" n
zhdzhd 回答时间:2018-8-29 23:23:05
本帖最后由 zhdzhd-174422 于 2018-8-29 23:35 编辑
. n6 h1 E" c$ ?' p( P1 ]
子曰好人 发表于 2018-8-29 22:27
: b1 B# x6 s6 O  X5 i/ e( q楼主用的4.3的库,这算是一个小bug吗

9 l* V3 C0 y' r- I$ ]. y我也在纳闷,Motor profiler更新固件后,在软件连接后就是这个版本。. i8 I9 Y" z7 f1 T
用MDK编译下载后,再用Workbench连接就是5.20,用Motor profiler连接就更新回4.30
子曰好人 回答时间:2018-8-30 10:53:59
zhdzhd-174422 发表于 2018-8-30 09:21" l" s# B" D7 r- y+ I" H
自己编译的是5.20的。只要用MotorProfiler连接,就提示更新,更新后就是4.30了,原因是Motorprofiler自带 ...
& t9 D/ S% o5 c' Q" h% s
哦,那应该是电机参数辨识的固件还未更新到5.0,楼主的分享挺不错
ceqtx 回答时间:2018-10-31 20:55:02
如何下载st motor control workbench软件呢?
cp1210 回答时间:2018-11-2 22:44:42
你好,麻烦问一下,不使用ST库里面的套件可以移植电机库吗?
zhdzhd 回答时间:2018-11-6 00:54:59
cp1210 发表于 2018-11-2 22:44
$ M9 r7 y9 p" F你好,麻烦问一下,不使用ST库里面的套件可以移植电机库吗?

- ^" `% b, c" W' A* S" I6 ?可以的
rabbit070644 回答时间:2019-1-11 09:51:40
你好,我想请问一下这个设置IDE的步骤是如何完成的?我这边不知道去哪儿设置生成keil工程文件,只能生成IAR的工程文件。
zhdzhd 回答时间:2019-1-11 11:01:24
rabbit070644 发表于 2019-1-11 09:51
, V' k# f$ l  v# G0 z你好,我想请问一下这个设置IDE的步骤是如何完成的?我这边不知道去哪儿设置生成keil工程文件,只能生成IAR ...

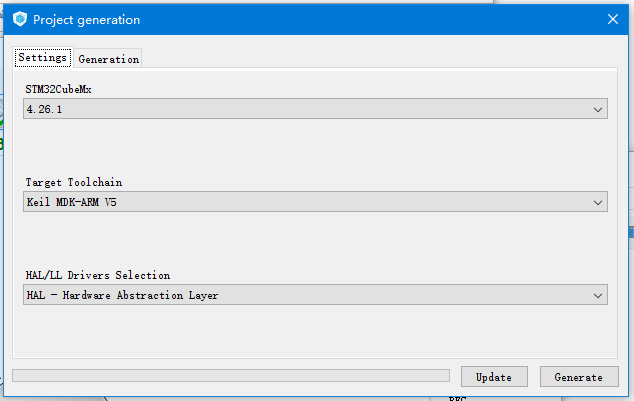

: B( y: M+ C! `; {8 x8 X) [4 l7 b2 O6 D2 [ 183833odntch70qdhfjxti.png ( Q' F: M* O& D" W  Q! g

3 s* P* d0 t5 {4 e, I在这选择  r: r" g) a% l6 e3 k
rabbit070644 回答时间:2019-1-11 11:37:46
我点击generation后,选择完路径之后并没有弹出你这个配置得窗口,而是图片这样的窗口,然后选择完输出文件夹之后就没有后续了。# j! w# J% i$ E4 `
gatsby32 回答时间:2019-3-6 09:59:05
老哥 你是直接用KEIL下载的吗 我下载时为啥出现NO TARGET CONNECT这是怎么回事啊
" D# f) ]) T7 `* l% q* Q! b
zhdzhd 回答时间:2019-3-6 14:27:19
看看前面的教程,按步骤来。顺序 要对。
