STM32电机控制SDK v5.0入门指南


引言
STM32微控制器提供工业标准Arm® Cortex®-M内核的性能，可运行矢量控制（VC）或磁场定向控制（FOC）模式，广泛应用于空调、家用电器、无人机、建筑和工业自动化、医疗和电动自行车等高性能驱动的应用领域。STM32电机控制软件开发套件（MC SDK）是STMicroelectronics电机控制生态系统的一部分，该生态系统为电机控制应用提供广泛的硬件和软件解决方案。根据所应用的软件许可协议，它被引用为X-CUBE-MCSDK或X-CUBE-MCSDK-FUL。它包括：• 用于永磁同步电机（PMSM）磁场定向控制的ST MC FOC固件库• ST MC工作站软件工具是一个用于配置MC SDK固件库参数的图形用户界面，包括ST电机分析仪工具（MP）STM32电机控制软件开发套件可用于评估STM32微控制器在驱动STM32生态系统中单个或两个三相永磁同步电机的性能。ST MC工作站软件工具可在PC上运行。在配置STM32 MC FOC固件库时，它减少了设计时间和精力。通过其图形用户界面，它可以生成应用程序所需的所有配置文件，以及实时监视和调整一些FOC算法变量。此外，ST MC工作站还与STM32CubeMX连接，以充分利用其生态系统并定制嵌入式应用程序。
$ B7 G# O1 S! D- }

5 h2 |- h! p7 b( S1 概述

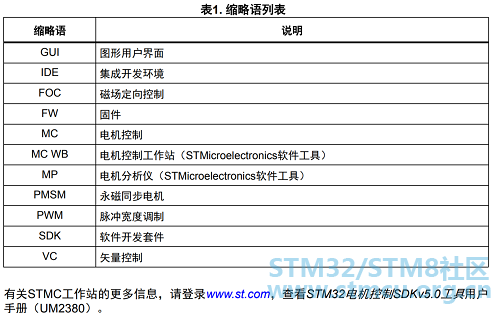

+ j, `% W7 T% _; @; oMC SDK用于开发基于Arm® Cortex®-M处理器的STM32 32位微控制器上运行的电机控制应用程序。表 1给出了相关的缩略语定义，帮助您更好地理解本文档。

; c- E6 \! ]. r

2 电机控制生态系统设置

# U# c" P3 y7 R+ E+ B4 f; t& `

ST电机控制生态系统环境包括：

• 一台运行所需MC软件工具的PC

0 L( o( }/ d: f3 ~" V) f& Y( T

• 第三方IDE

• 第三方ANSI C编译器

• JTAG/SWD接口，具有调试和编程能力

# h4 ~4 R7 |. j

• STMicroelectronics应用板，支持其中一个STM32微控制器。

/ Q- h/ C" }/ D& `5 ~

它驱动功率板，具有以下特性：

2 p: K. x5 k" y" N7 a, F# s

       – PWM输出至门极驱动器

  [: B8 W8 q( \2 d$ Z9 `

       – ADC通道，以测量电流

       – DC总线电压

) M+ }' x) S/ A$ i" t* w

• 三相PMSM电机

• 电源

6 m3 o- y/ w  f% i( {7 ~, B% U

有关详细信息，请登录www.st.com，查看STM32电机控制软件开发套件（MC SDK）数据摘要（DB3548）和版本说明。

* i5 W2 X( o+ ^! `! w+ s

2.1 软件工具设置

STMicroelectronics电机控制生态系统运行于装有Windows®7的PC。

1 B2 U, Q6 A' j, G

确保已正确安装下列PC软件工具：

• ST MC工作站（v5.0.0或更高版本）

• STM32CubeMX（v4.24.0或更高版本）

• ST-LINK/V2（v4.0.0或更高版本）

• 任何支持的IDE：

– 用于Arm® （v7.80.4）的IAR Embedded Workbench®

! k+ K# h* v! y. M9 E

– Keil® MDK工具（v5.24.2或更高版本）

5 s) p  R) }* b7 v

– Ac6系统工作站（v2.3.0或更高版本）(a)

请参阅对应的用户手册，以便正确安装。STMicroelectronics文档可在www.st.com网站上获得：

0 I! i. N; V- I0 ]7 a% y

• STM32电机控制SDK v5.0工具 用户手册（UM2380）

3 S. x" ]6 R& G# p4 j. P

• 用于STM32配置和初始化C 代码生成的STM32CubeMX 用户手册（UM1718）

• STM32 ST-LINK实用工具软件说明 用户手册（UM0892）

) r* ~: ~' ~; S0 f0 M" {

a. SDK v5.0不支持Ac6工具框架，但后续版本支持。

. G4 \1 l: p+ N$ u- D7 I& K" {

& g% N+ m, i' }. ]- C* J& V

................

. e" }! p5 Q9 z- L+ y0 n% b

想了解更多，请下载原文阅读

9 X, }9 ?0 u5 U  R  o! R

, V3 t2 D4 f% A# o. m; i

下载地址1>>       下载地址2>>
