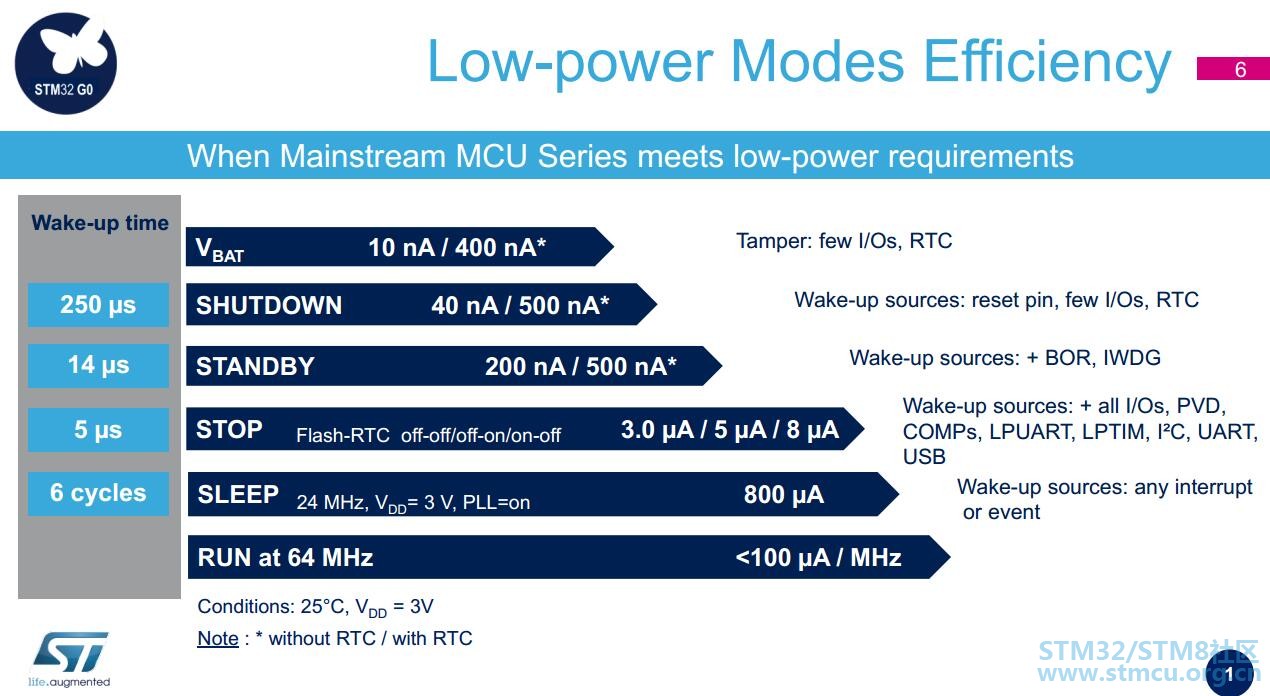

本帖最后由 baiyongbin2009 于 2018-12-5 02:02 编辑 3 g% {' `! l& r 说明: h' Y. A+ s. n7 H2 n" d- ? 1、STM32G0是M0+内核芯片,90nm工艺,之前一直以为是M23内核。/ i' u) L# V1 j/ g, e# U 2、STM32G0系列可提供8引脚芯片。8 b. |( v u* Z) k3 G 3、仅需一路VCC和GND,大大简化PCB设计。3 I. k% H& p$ b 4、集成两路USB Type-C PD,支持USB Type-C V1.2 和 USB Power Delivery V3.02 A& h. i! ?" c$ u5 Q9 ? 5、提供1%精度的内部高速时钟HSI,大部分应用可以直接使用内部HSI。- w3 g8 Z; Y+ e9 ~ 6、提供2.5Msps,12位分辨率的ADC,硬件过采样可以做到16位分辨率/ m; {" ~$ }3 ]9 ^+ o9 E8 Z: X 7、批量价格从0.69$起,以48脚的STM32G070CBT6为例,价格0.7542$。 当前提供的型号: 关键信息: \3 s/ D" e8 x o% b. e9 `4 U - \+ i/ w1 Q. H* P* } 简化PCB设计,仅需1路VCC和GND - R8 i4 M+ M2 \8 J: U- ?( n+ i" X* O; R+ E# K' a 降低硬件设计成本 ![]() 6 Z1 r6 e b5 a: b+ N7 I7 @低功耗特性:
外设一览:- V6 J6 H! h* K3 e! j 6 ?) G, @' v1 {, } 应用方向: A: a2 N, a+ ?6 z. d* k G; L. |6 i' d' ^" o# J* a- e% ~* k8 a 配套的综合板以及Nucleo板子,探索板子后面也将发布 , j0 J3 ^' \2 ^* _; M |
实战经验 | 基于STM32G0B1的全桥移相+同步整流PWM解决方案
DMA 原理从 0 到 1:为什么它能解放 CPU?一文讲透 DMA 的工作流程
【福利三:逢7发帖赢大礼】8、基于STM32G070板子的Ymodem串口协议IAP Bootloader开发
【福利三:逢7发帖赢大礼】7、基于STM32G070板子TF卡的FATFS移植
【福利三:逢7发帖赢大礼】6、基于STM32G070板子spiflash的FATFS移植
【福利三:逢7发帖赢大礼】5、基于STM32G070板子IRDA红外遥控接收解码
【福利三:逢7发帖赢大礼】4、基于STM32G070板子SPI flash 移植SFUD库
【福利三:逢7发帖赢大礼】基于STM32G070板子的uart shell移植设计
【福利三:逢7发帖赢大礼】3、基于STM32G070板子的YModem串口协议通信
【福利三:逢7发帖赢大礼】2、基于STM32G070板子的OLED移植U8G2库
微信公众号
手机版
然后TYPE-C只有LL库,还没有功能型的HAL库,没法测试啊,又不想当小白试验,再等等吧。
1 出现的情况是LSE 正常跑了一段时间后,就出现停振了;
2 查找资料来看是由于L系低功耗需求,LSE也做了低功耗的设置,弱化了LSE的驱动能力,更容易受到外界的干扰;
3 调试的过程中,使用示波器去点LSE的输入脚,晶振就停振了,拿开探头晶振就又恢复了;) V! |4 f/ @ P
4 实际使用中,需要借助与内部的LSI 配合方可无忧。
至于USB-Type-C,如果用STM32CubeMX能方便配置的话是不错的。就看最小封装要用多大,用这个功能的最低价格是多少了。
估计跟STM8的8脚差不多。+ G0 F; |1 A7 k6 t
- {" S# ^. y4 x/ p
后面推专门推出一个USB-C的上位机检测软件。

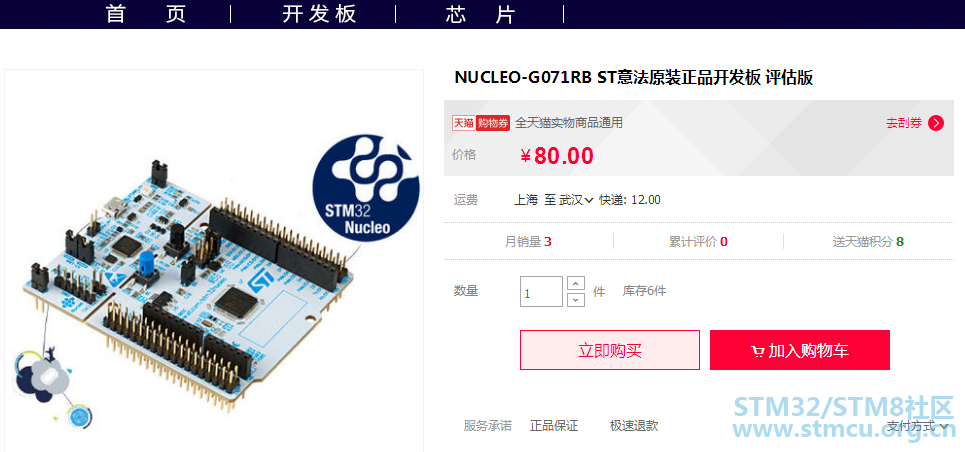

ST天猫店已经有卖。
ST天猫店已经有卖。
ST的汽车级是SPC5系列。
让PK来的更猛烈些吧
