& Y6 c% ?; \4 q* O! o将廉价的激光卷尺改造成通用激光测距仪
, }( u3 w& V/ `' `6 ~7 b& e8 o1 B- z
" l# `; S3 \1 l6 g描述
这个项目描述了根据廉价“X-40”激光卷尺的逆向工程，而做出来的电子产品。

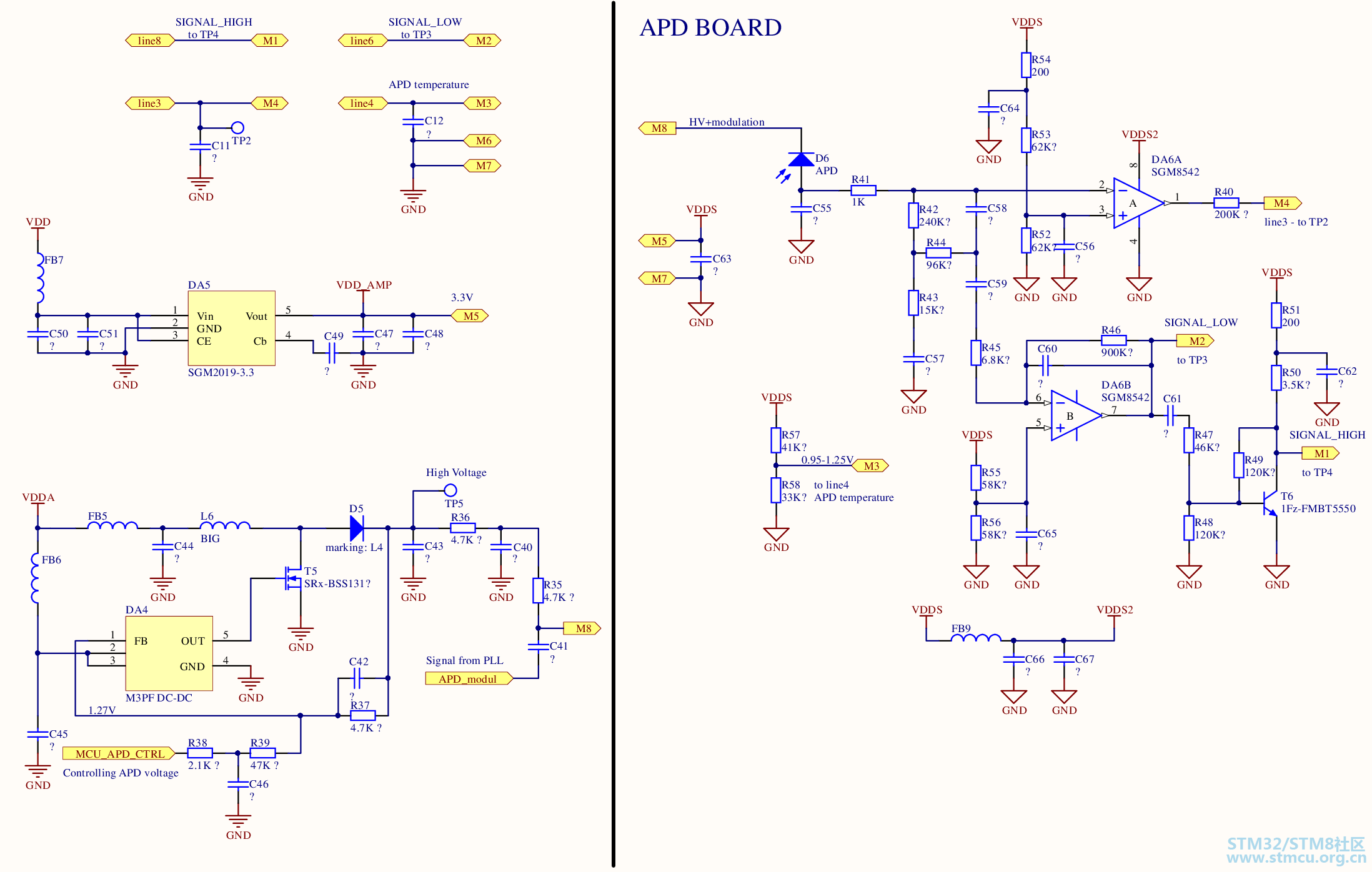

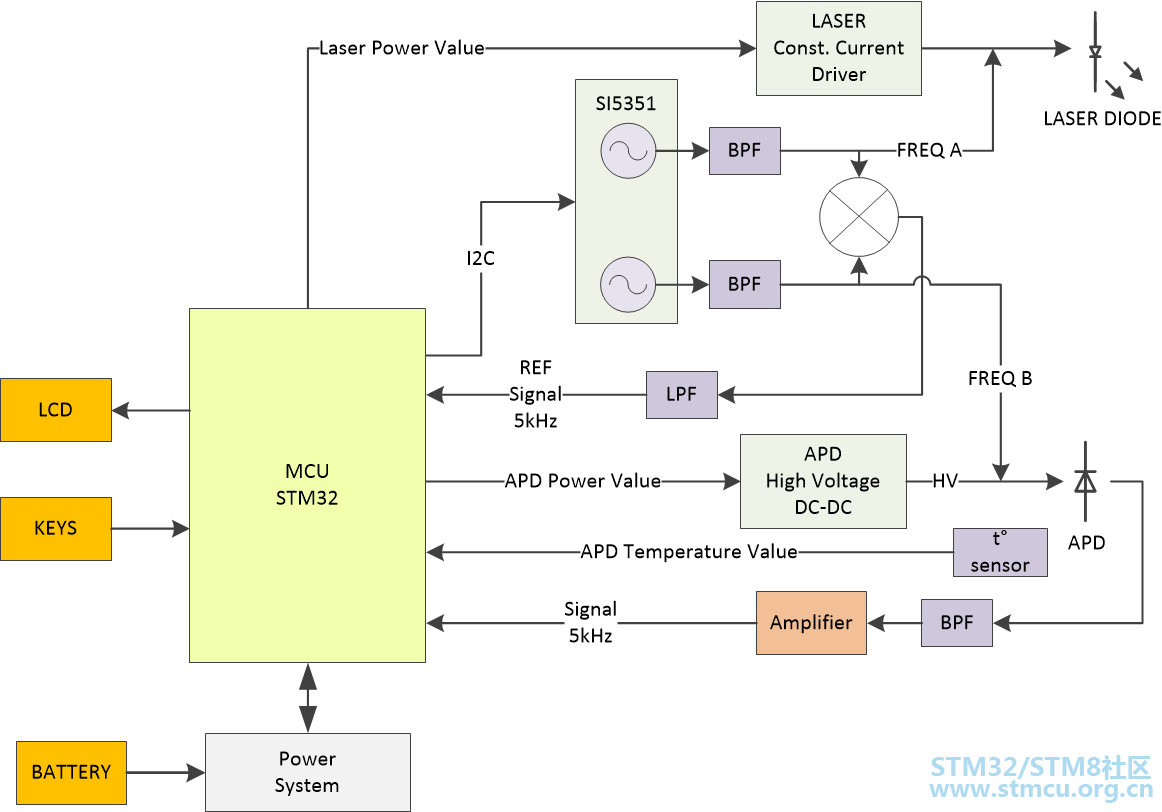

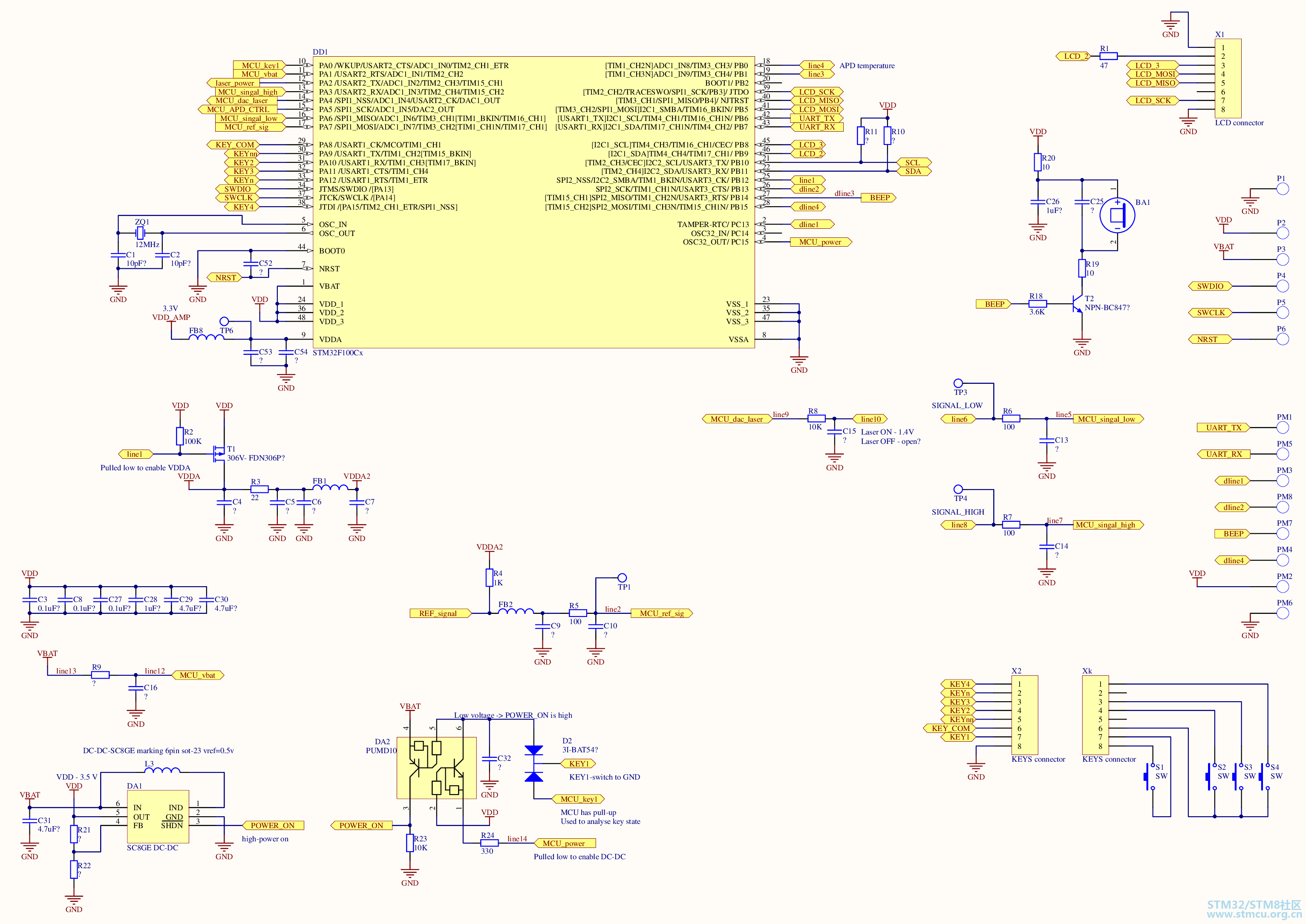

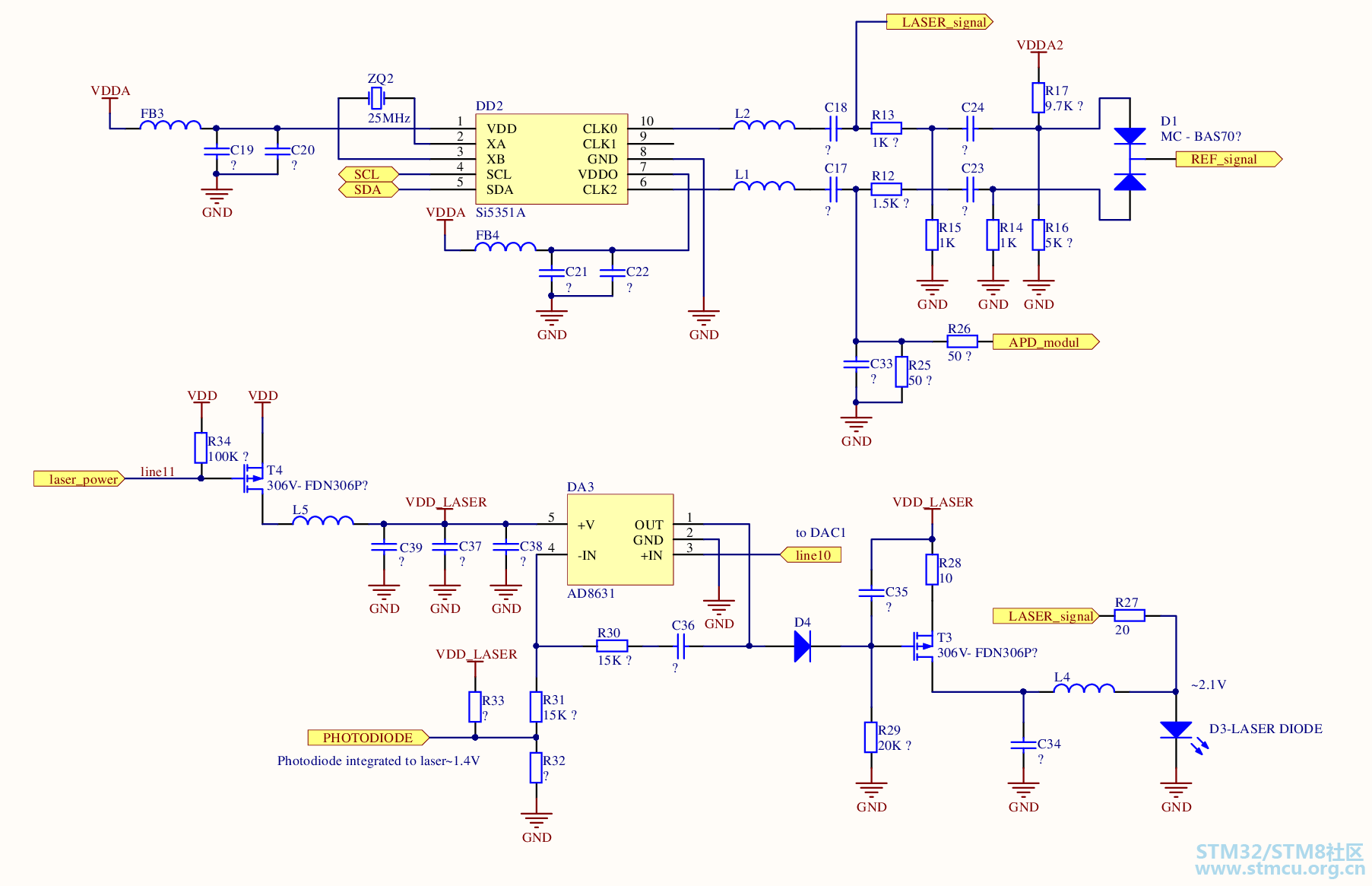

% C8 d) `: [6 _! Z我完全反向设计了激光卷尺的示意图，并编写了自己的固件，允许以60Hz的速度，测量高达10米的距离。
距离分辨率为3-5mm，反射性差的物体可能会差一点。
这个激光带模块也可以通过搜索“50M DIY测距仪”找到。据我所知，这种测距仪模块不仅安装在“X - 40”上，还安装在另一种激光卷尺上。
- A7 i  C( R3 [! v9 l! m" N

  Q( H/ g+ {3 n3 _
0 x; {; }  u, m- E/ U
5 G6 c% n% ]7 |9 k4 V' X细节
; h/ r! a8 B' b: cX - 40激光卷尺反向工程的视频演示结果

! M1 c9 H6 O+ Z将激光卷尺连接到Arduino
2 G7 Y) O, v) w4 F; H$ d2 f* f见视频

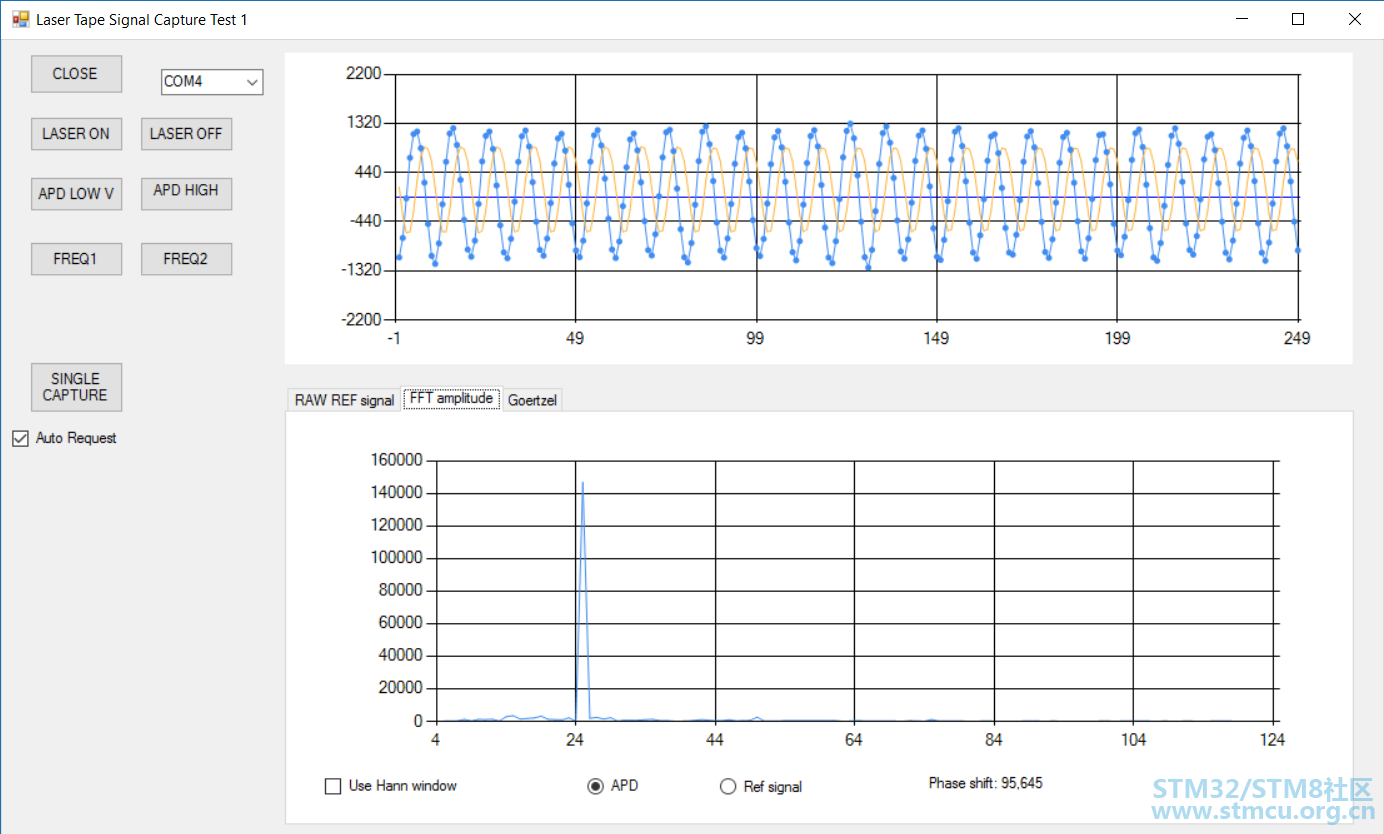

& o( m8 z# u9 t+ O5 K+ p- m2 a: G低调制频率试验
' X2 _* F* c# x$ c9 Y我试图将激光调制频率切换到更低的频率。
我测试了几个频率。最低频率为25MHz，依然可以正常工作。我发现信号幅度降低到初始值的0.65 (150 MHz下)。
' z, u6 g: v/ u6 _1 ^  S+ i我认为我需要对Si5351 PLL进行额外配置，以将调制频率设置为较低频率。我的目标是将调制频率设置为15 MHz。
/ a% j) i( s. h
8 q$ {4 z6 p' h4 l: c, \
4 Z) B0 z( Q& I0 e& e& x& ~+ FX-40逆向工程

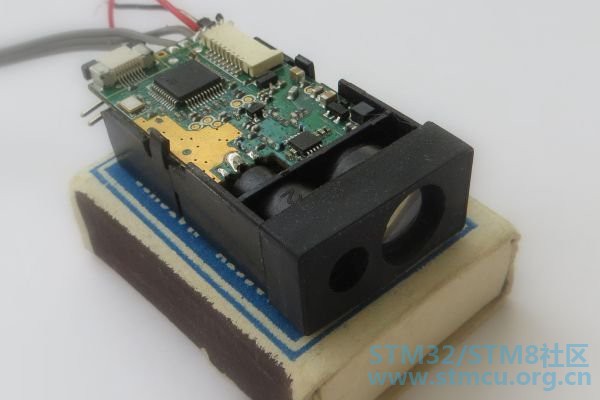

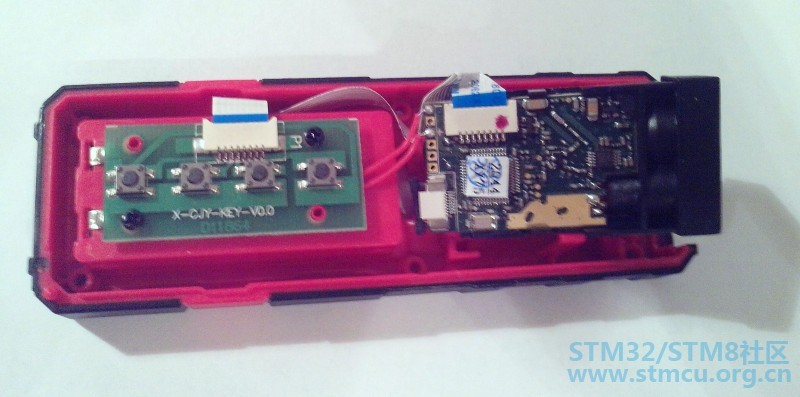

6 j& b- P  ^8 c" ^3 y: O4 d0 m我拆开了它，发现它确实包含了我之前反向工程的激光模块:
8 c# ]# C, F( |
$ ]: s5 Y( g. R) ^

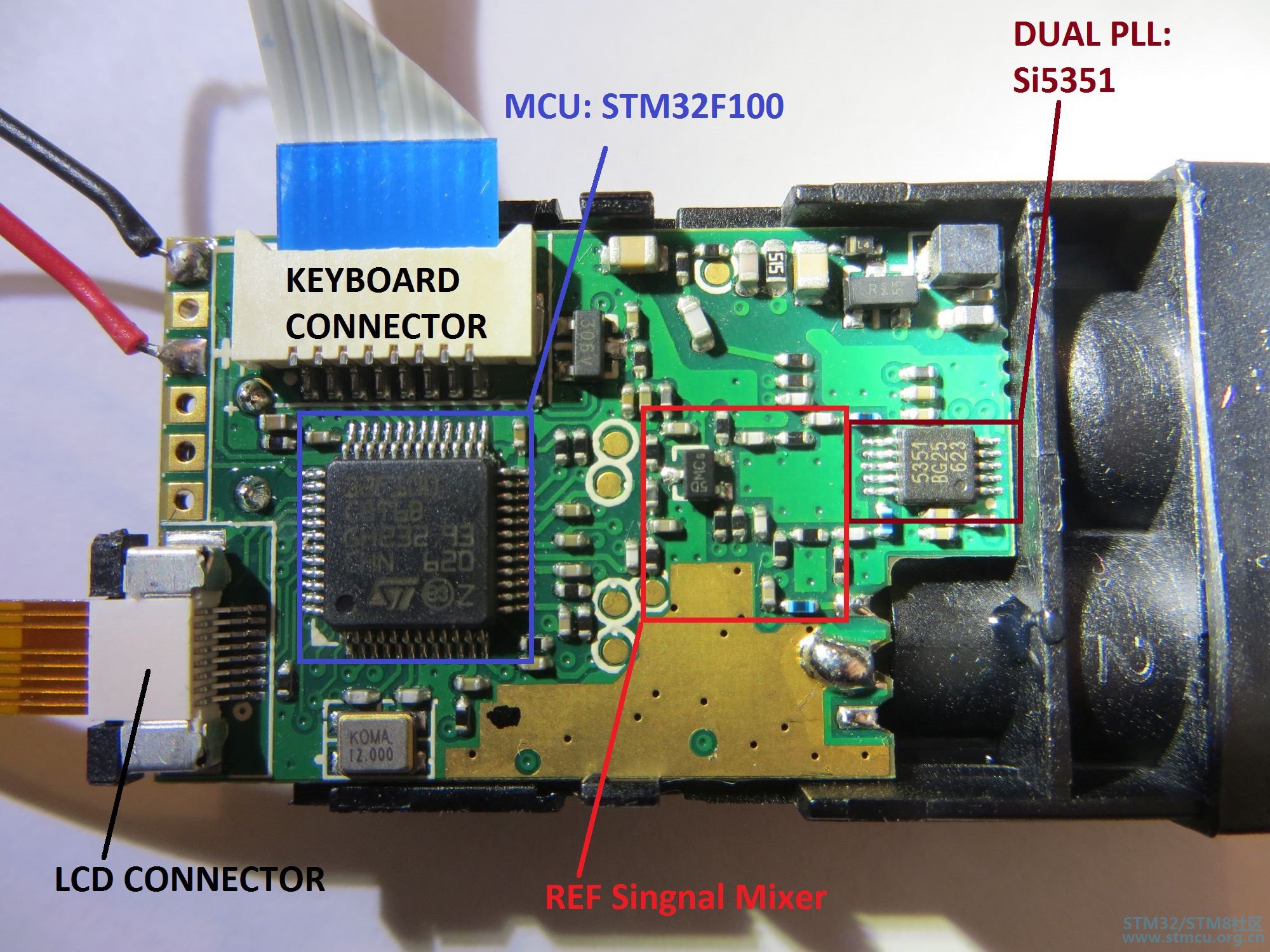

但是模块版本是“701 A”，不像我之前购买的“512 A”:
* }. g# T' E- N, ^) F5 V; F, D2 F
8 }0 q$ \8 M4 l- O( p8 y- j+ _/ q

可以看出，一些部件被放置在另一边。

( {2 X) y/ m$ {6 A- \/ A相关资料见GitHub和habrahabr
相关视频
1 |+ C1 ~, {3 j- _# X+ m
# M) X: M9 E1 l. e) s8 \
