【STM32H5 评测】+ H5E5专用OLED点亮实验

[复制链接]
BinWin 发布时间:2026-10-31 14:04
        要说SSD1306的OLED小屏幕,现在无论是AI还是萌新,点亮起来毫不费力了。本次测评保留上一篇开始的外设,再增加一个I2C和GFXTIM来做一个牛刀杀鸡的小实验。2 q+ c2 G6 V1 j0 |

; B  s5 F8 k( v  D       先说GFXTIM 的优势,这是一个显示时序专用外设,像定时器又不全是的一个新外设。可以精确到像素级事件触发和状态捕获,简单说,这个东西可以将显示环境变得可控,更具备确定性。那对于I2C接口的OLED有啥用呢,当然是只用作了刷新节拍。牛刀有了,当前只有鸡,先杀了再说。, H6 G. j8 v. m! U" Q

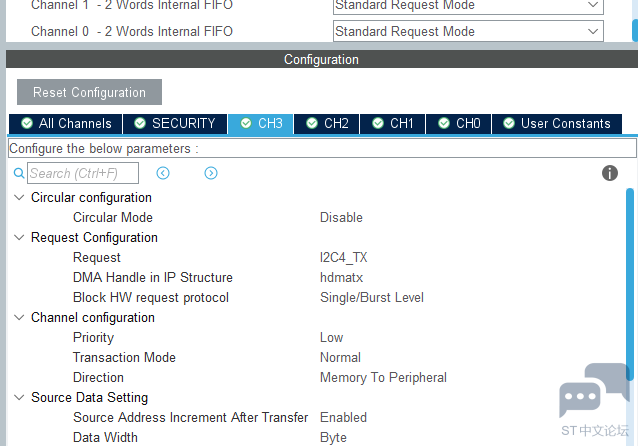

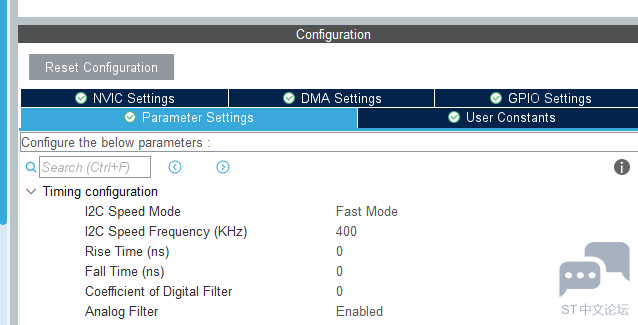

       屏幕的速率有限,但I2C的主机要拉高,直接高速模式整上,DMA也安排9 K- g' B3 C* w4 t! H# v; I' N
       1.png 2.png
0 E6 s" K2 i+ z       有了以上,就可以填代码去试着点亮屏幕了。DMA把数据送到缓冲区
* K5 ?8 V# ?5 u% @1 o* a, g
5 Y& b( l6 j6 t; l8 a
  1. HAL_StatusTypeDef ssd1306_refresh(void)
    , H- C5 c: K- W
  2. {, H3 m9 R$ a8 U$ _# A* U
  3.     HAL_StatusTypeDef ret;9 f4 A# @7 S- w0 b" B  [! I  @4 V
  4. / E- p! U" x# j+ ~5 y
  5.     if (s_i2c == NULL)9 A) I7 G/ ?; }- f
  6.     {
    4 x% n! G* z. Z1 u: t& t. p$ x
  7.         return HAL_ERROR;
    2 s. ^, L, c. g! b6 c; F
  8.     }
    6 e% l4 i! B' a- X4 U9 r; U% b( ?
  9.     if (s_busy)' _" q2 F! b& p5 h1 V
  10.     {
    2 [* f: h5 P. p& |, g( d  G/ V
  11.         return HAL_BUSY;   /* 上一帧还在送,调用方下一轮再来 */
    5 l2 y* G3 t. T
  12.     }
    5 {# q7 c2 E6 C* v9 V- P0 S8 A
  13. ' X! R, _* q" y8 r! l
  14.     /* 整屏窗口:列 0..127,页 0..7,之后的数据流会自动铺满全屏 */
    " y! J- J$ O! f' `6 b
  15.     ret = set_window(0u, (uint8_t)(SSD1306_COLS - 1u), 0u, (uint8_t)(SSD1306_NPAGES - 1u));0 P3 b4 O: \5 d+ Z3 D
  16.     if (ret != HAL_OK)* i/ r9 y9 I  O, |$ f
  17.     {
    ! t7 L( X- [, i, v% h
  18.         s_stats.errors++;
    8 W- u- B! s: |7 k
  19.         return ret;
    / T) W* [2 w5 j) R
  20.     }
    ) `; _$ u) s- f9 ]4 O0 ]# i

  21. - F, ^1 D. K) R
  22.     s_frame_tick = HAL_GetTick();
    , u3 }# N7 E+ |- Q$ ~# w% q/ M5 b- C
  23.     s_busy       = true;) G" h/ [" F! |* x& N+ Q7 J
  24. 1 p3 E; c' @7 _% k# N' _6 a
  25.     /* 一次 DMA 送出 "0x40 + 1024 字节显存",零拷贝 */: t" N" q5 o" f2 C% S: J
  26.     ret = HAL_I2C_Master_Transmit_DMA(s_i2c, SSD1306_ADDR8, s_vram,
    , `3 [1 `3 F( e* B- u
  27.                                      (uint16_t)(1u + SSD1306_FB_SIZE));* Y9 H% D- u9 g% ~4 I
  28.     if (ret != HAL_OK)
    3 Z: j" B. d3 c! x9 p6 ?
  29.     {" H+ ^) Q1 R& M5 S% H
  30.         s_busy = false;
    7 e" c7 D4 m) B
  31.         s_stats.errors++;
    8 [+ N0 ?) W0 U9 P/ x0 g+ \
  32.     }
    8 a; c6 t$ e  G+ \- v
  33. ' M: t) F) e5 G' o$ p
  34.     return ret;* U/ q- v5 j: N1 S8 Y  b
  35. }8 N7 o" y. d1 [9 `9 D) e$ v. F- b
复制代码
  GFXTIM 的周期完全由硬件计数器和自装载决定,软件只负责读计数。无论主循环忙成什么样,20 Hz 的节拍始终是 20 Hz,不会因为某帧多算了 3 ms 就整体后移。这对刷新率稳定性和测量类 UI(走秒、波形时间轴)是绝对优势。9 p! k; ~6 D4 I

% [$ Q) a* w; e% J
7 W; b( v0 e. [- w2 K% ^1 X5 h5 @
  B; ~$ S8 T% Q# D5 e
  1.       uint32_t tick = gfx_tick_count();
    8 z  n7 q/ k" p, o/ W
  2. & q1 x) ^7 }8 \6 k3 Q
  3.       if (tick != last_tick)% `- V, W8 ]2 l/ }9 Z
  4.       {
    1 w0 q1 b% l" z8 p+ C1 G
  5.         last_tick = tick;! O) P% R: z. H
  6. / ^% E: H9 A, R# Z/ E# T4 E( S; n
  7.         if (!ssd1306_is_busy())
    " i1 {2 o! r3 X0 ~0 H- w9 V
  8.         {2 i' z7 k3 V5 l; ?& V0 q# o
  9.           temperature = __HAL_ADC_CALC_TEMPERATURE(3300, adc_raw[0], ADC_RESOLUTION_12B);
    , D; P  \% q1 r" |  P0 @
  10.           ui_draw(now, temperature);
    5 V/ a1 t: U6 Y  f1 Y  e7 T/ H
  11.           (void)ssd1306_refresh();( Y5 N* I8 A/ B2 N) ?# F- t
  12.         }
    ; O* S& t  Y- W- H3 n
  13.       }
复制代码
    这里面最慢的就是刷屏速度,如果上一次没消费完就跳过当前的这一次。实际跑起来还是很稳的。 并且上一次开启的内部温度测量和串口外设也在保留,再一次验证了多外设同时工作的稳定性。
7 |: y' U2 Q- {# a! V! J      3.png + m: \5 s) o+ b  E% f

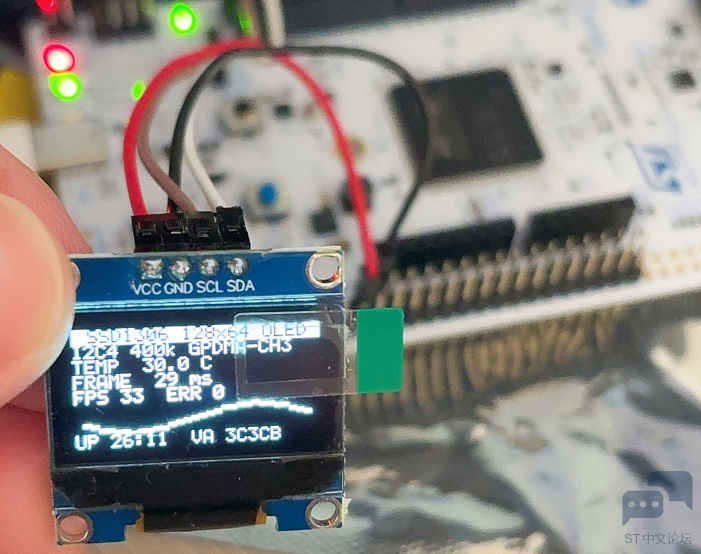

    这个开发板挺好用的,还有其他外设没加进来,继续搞。当前这个小实验实拍如下& O5 `  {7 o, Q7 F& S5 ?% U

6 W1 `; o$ |+ T; p" v  y
# s% Q- }5 o; ?7 S! f/ H6 i! ^
