本帖最后由 zhdzhd-174422 于 2019-2-25 01:02 编辑

  开发环境：
      IAR for STM8 V3.10.4（本文以它为主）
      STVD-STM8
      Cosmic C
IAR for STM8 V3.10的下载链接：http://netstorage.iar.com/SuppDB/Protected/PRODUPD/012818/EWSTM8-3104-Autorun.exe
官方的STM8S库文件下载链接：http://my.st.com/content/my_st_com/en/products/embedded-software/mcus-embedded-software/stm8-embedded-software/stsw-stm8069.html

  创建工程模板：
  1、解压en.stsw-stm8069.zip，进入解压目录en.stsw-stm8S069\STM8S_StdPeriph_Lib\Project\STM8S_StdPeriph_Template目录下；把里面的RIDE和STVD两个文件夹以及用不到两个文件删除，保留如下图中的文件即可。

æ¹æ³¨ 2019-02-24 234933.jpg

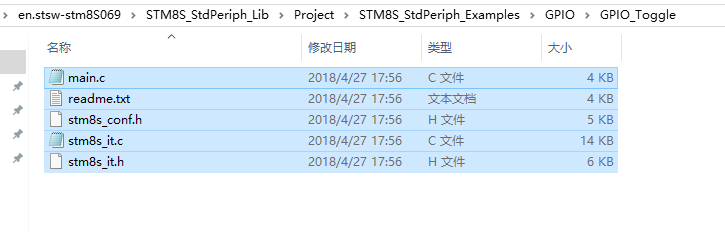

2、进入en.stsw-stm8S069\STM8S_StdPeriph_Lib\Project\STM8S_StdPeriph_Examples\GPIO\GPIO_Toggle下，全选，复制所有文件到STM8S_StdPeriph_Lib\Project\STM8S_StdPeriph_Template目录下，替换原有的文件即可。

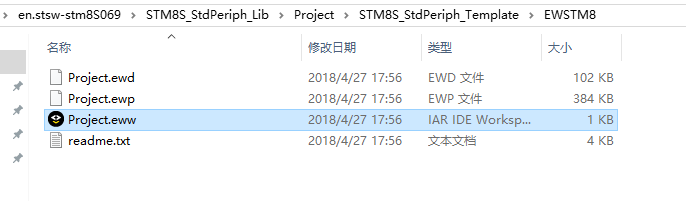

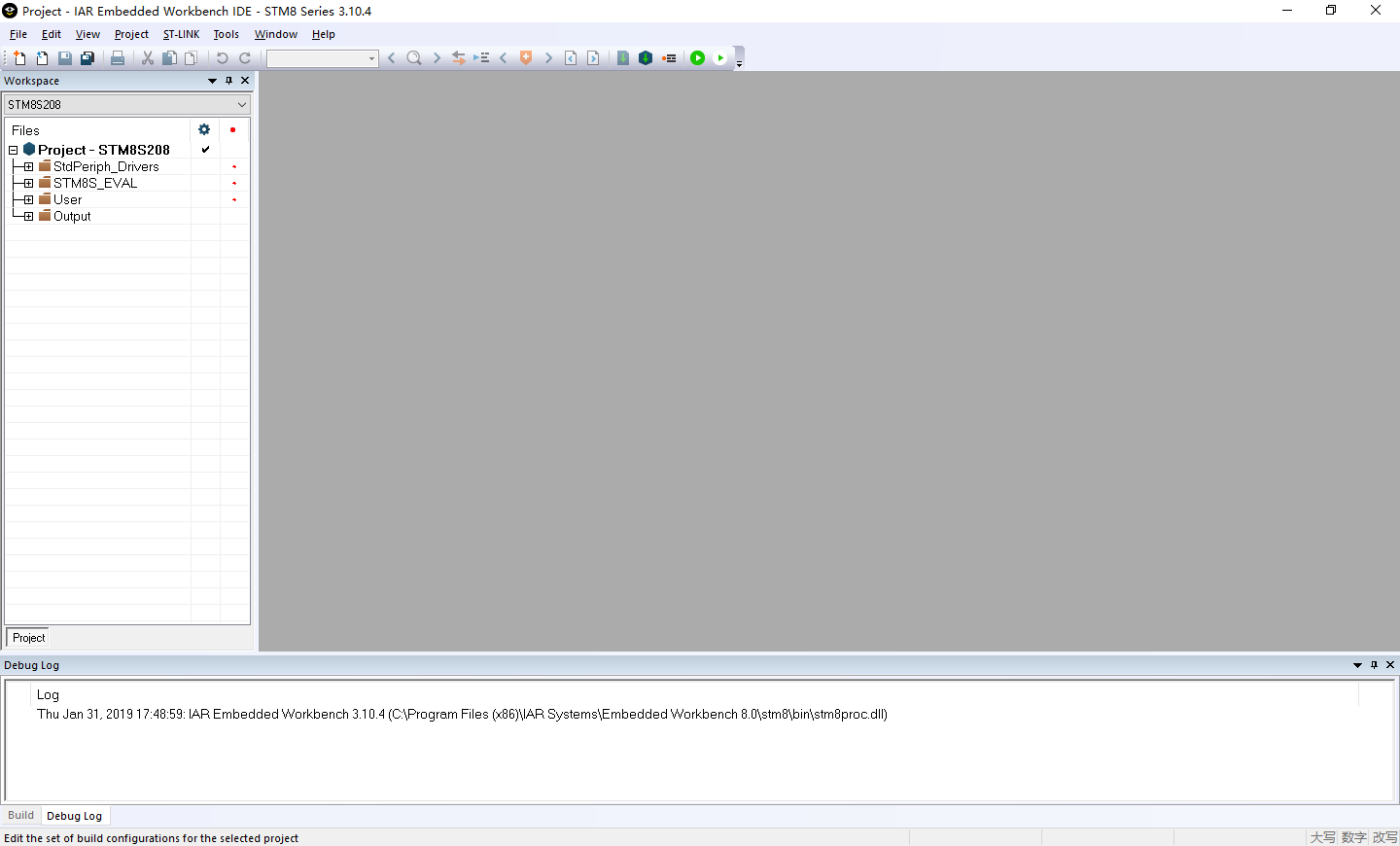

3、进入STM8S_StdPeriph_Template\EWSTM8，双击Project.eww后在IAR中打开工程文件，看到此工程文件默认配置为“STM8S208”，需要修改为STM8S001。


点击Project，再点击Edit Configurations...


下拉或滚动找到STM8S001,点击OK

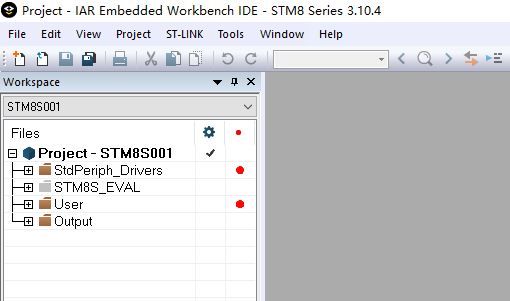

可以看到默认配置已变更为STM8S001，为了简洁，可以选中灰色的引用文件全部删除。

回到工程文件夹，把STM8S208目录删除


IAR工程模板及转灯测试

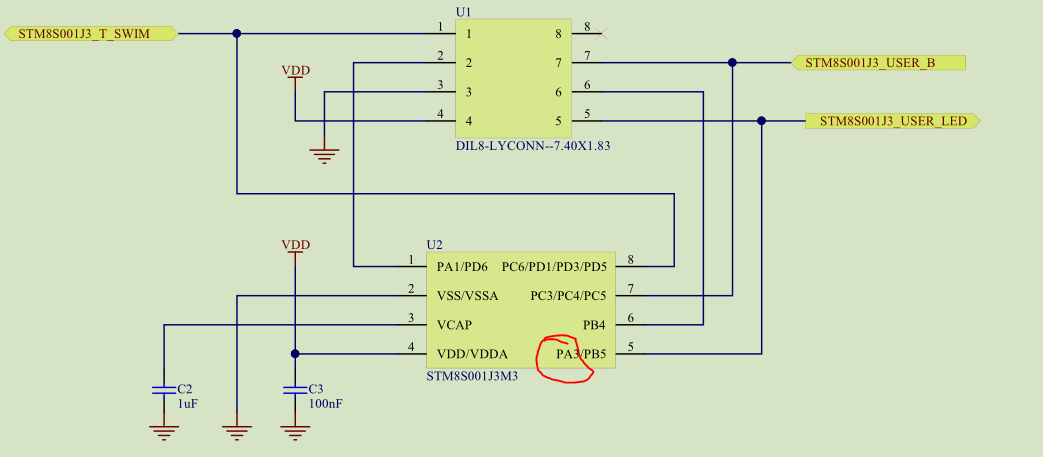

从官方原理图上可以得知LED连接在PA3（引脚5）上

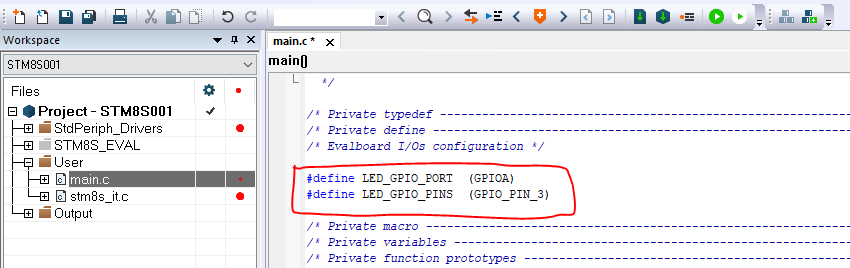

要修改main.c中的I/Os configuration的端口定义为GPIOA


编译工程，测试成功，到此IAR的工程模板建立完成。


运行，开发板上的LED开始闪烁，到此转灯程序完成。

[tr][/tr]


	# F& h* o* J; p0 k" ~ , o; v; y7 B8 r) P

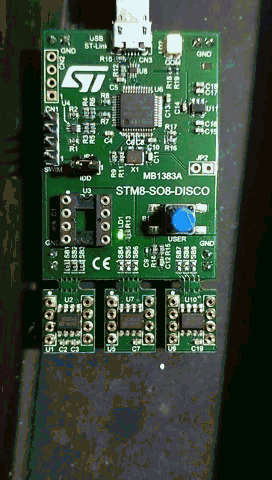

运行效果：

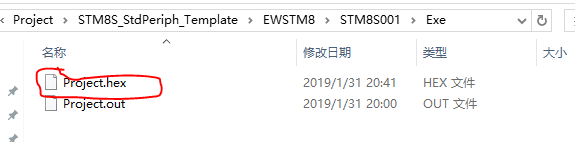

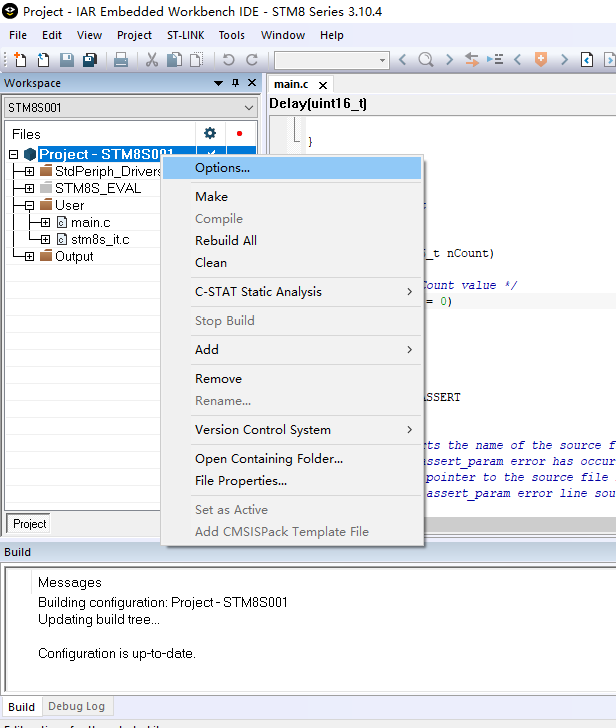

另外也可以编译生成HEX文件，用STVP烧录到开发板中。
STVP的官方下载链接：
http://www.st.com/en/development-tools/stvp-stm32.html

中文社区下载链接：
https://www.stmcu.org.cn/document/detail/index/id-215708

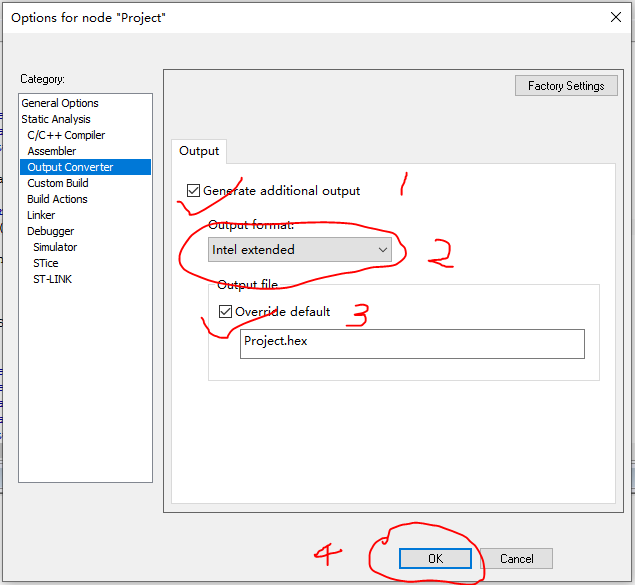

IAR设置如下：
