基于信号同步的网络控制系统的应用。

硬件组件

STM32 SM32F100板   ×     1

介绍

使用STM控制器的典型开发： - 基于大量可用的发现板构成设备原型。 - 搜索框，可以安装此原型。

该解决方案是生产用于安装在标准外壳中的原型和串行设备。分布式系统正在使用此设备/单元构建。目前的主界面是CAN。但是，没有什么阻碍其他接口的使用，例如：不同的RF信道。

让我们从基于stm32f100板的解决方案开始。

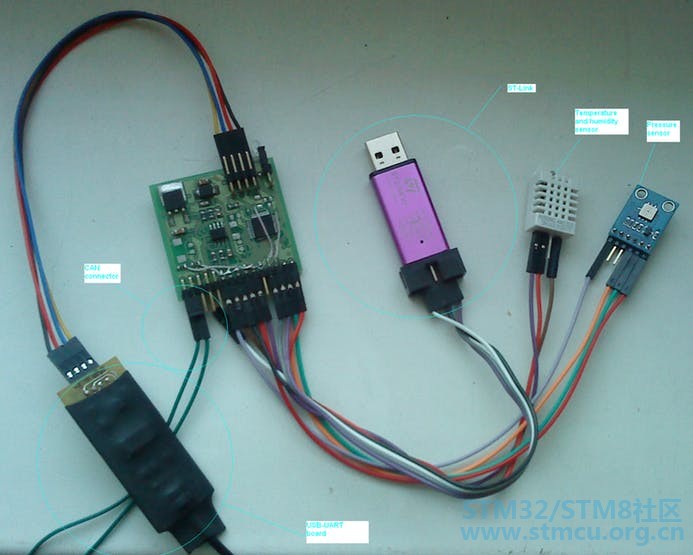

可以使用该板代替stm-discovery。该板具有CAN接口。该接口主要用于系统中的模块通信。使用板作为开发传感器模块的示例：

GAINTA（http://www.gainta.com/din_rail_housing/din_rail_case/）生产她的pcb。但是，根据我的决定，我开发了自己的开发PCB：

STM32f100板可以安装在不同的位置：

使用STM32f100板作为UART-CAN门的示例：

D1MG箱中的这种结构：

例如，使用STM32F100板作为传感器组 - 温度，湿度，压力，照度，CO2：

在没有封面的盒子里：

带盖的盒子：

现成产品：

使用STM32F100 PCB.8 / 9通道GPIO模块的其他示例。通过上拉或下拉使用DS18B20，iButton，5V GPIO。高达560V的电流隔离器：

开发板上PLC Modem的外部板：

对于编程，此模块使用C语言。但是可以使用IEC 61131-3。项目：http ：//www.beremiz.org

工作场所：

使用stm32f100板探索CAN总线

考虑一个简单的两个控制器网络STM32F100（STM32F100板）此外，您将需要两个USB-UART适配器。 方案和PCB板 下载固件CAN-Gate 到MicroController。此固件可用作您自己程序的模板。程序大小为12KB，您可以使用KEIL作为自由评估模式（最高16K）。KEIL项目在拱门。

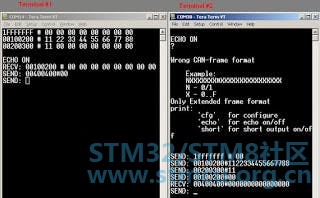

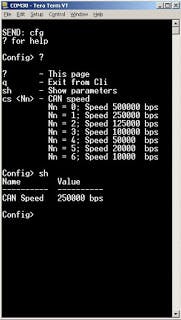

打开两个项目的terraterm 。在我们的例子中，COM14和COM30以及CAN总线的研究工作。
