测试STM8L050 SPI输出测试

    一、端口配置：

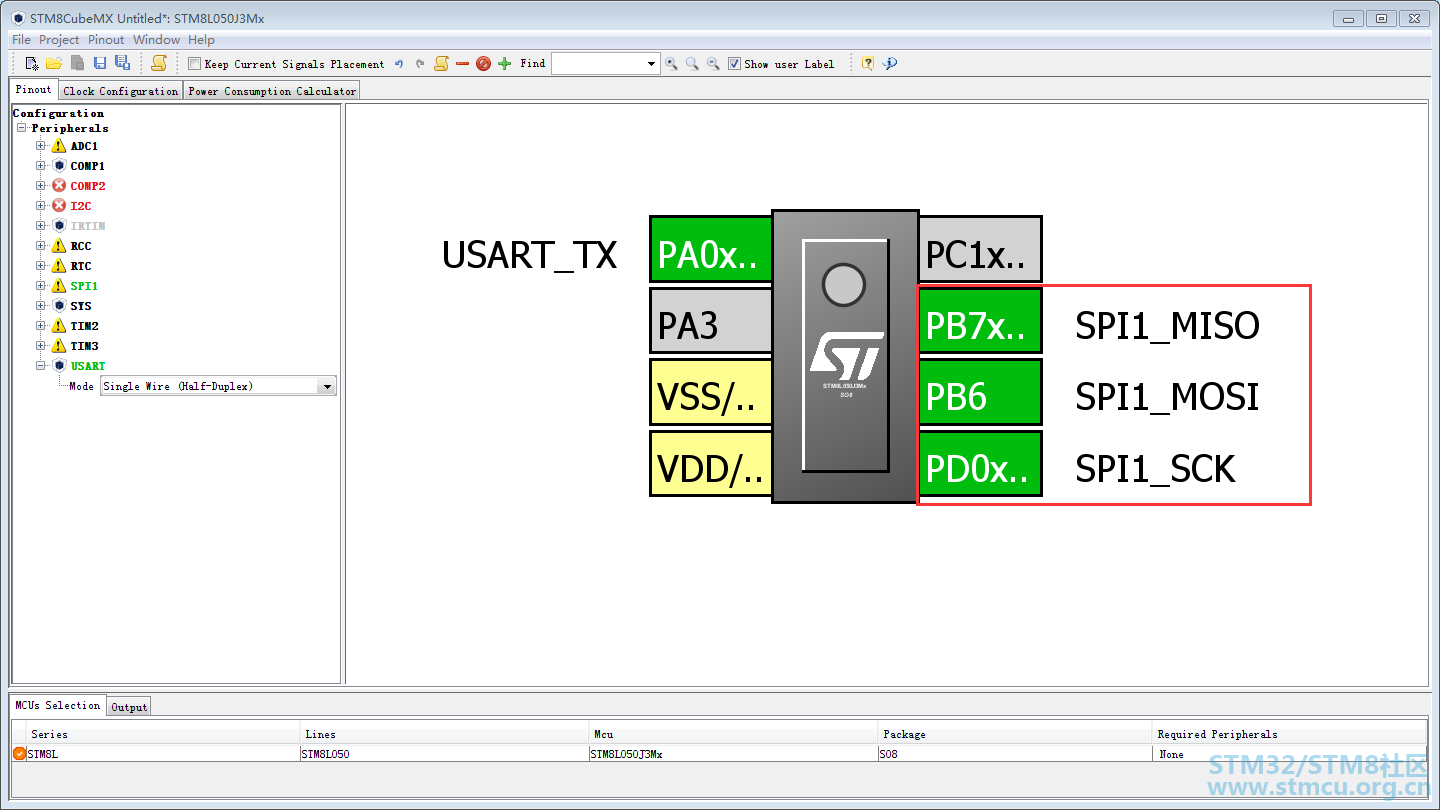

' V( X4 l$ Z5 g& l2 {; p    使用STM8CubeMX来查看SPI需要的引脚
( j# Y# f' g5 M

   二、程序部分
6 H) |# j* O1 h: U3 V. ~, K+ l
    2.1、SPI程序
" ]+ ?9 w, H# b6 G9 U2 b

1. //spi.c
   ; y- w: |" w+ ~( @7 ^
2. #include "stm8l15x.h"
   6 z! h; i/ Y( F: E! R6 \
3.

4. void SPI_FLASH_Init(void)
   ! b) O# \. p+ A
5. {

6.   GPIO_Init(GPIOB, GPIO_Pin_6, GPIO_Mode_Out_PP_High_Fast);   //SPI_MOSI
   9 i$ D$ L  }5 s: b2 @) F7 H
7.   GPIO_Init(GPIOB, GPIO_Pin_7, GPIO_Mode_In_PU_No_IT);        //SPI_MISO
     E0 x5 a: h+ G* H
8.   GPIO_Init(GPIOB, GPIO_Pin_5, GPIO_Mode_Out_PP_High_Fast);   //SPI_SCK
   # u1 @& I- B3 W  _
9.

10.   CLK_PeripheralClockConfig(CLK_Peripheral_SPI1, ENABLE);

11.

12.   SPI_Init(SPI1, SPI_FirstBit_MSB, SPI_BaudRatePrescaler_4, SPI_Mode_Master,\
    " \9 {/ a  U7 J# {8 Y' F
13.                  SPI_CPOL_High, SPI_CPHA_2Edge, \
    3 I# U2 q! Q' {( T* n8 E- W+ \
14.                 SPI_Direction_2Lines_FullDuplex, SPI_NSS_Soft, 0x07);

15.
    8 m. j: r+ d* G) C) K1 E, p6 N9 u
16.   SPI_Cmd(SPI1, ENABLE);        /* 使能SPI */
    + }8 |0 X* F( R+ ?7 @  v3 p
17.

18.         /* 配置CS管脚 */
    ! H' A* n3 e% P  {3 Q' T
19. //        GPIO_Init(SPI_CS , SPI_Pin_CS, GPIO_Mode_Out_PP_High_Fast);
    ( `) k' D- R4 ~; Z% p9 r
20. //        GPIO_WriteBit(SPI_CS, SPI_Pin_CS, SET);                /* 拉高不使能外部SPI设备 */
    5 D" h3 K% Q: s4 T
21.
    - p% k. ~/ B: C5 Z+ t7 [
22. }

23.

24.
    + n$ D# A6 R8 U0 U/ X7 H% e4 q
25. uint8_t SPI_FLASH_SendByte(u8 byte)

26. {

27.   /* Loop while DR register in not emplty */
    0 u% s( \6 @: K4 x
28.   while (SPI_GetFlagStatus(SPI1, SPI_FLAG_TXE) == RESET);

29.   /* Send byte through the SPI1 peripheral */
    ( ^- i8 J# z7 `/ Z: b; {! Y
30.   SPI_SendData(SPI1, byte);
    + Q, \8 B; q+ p4 [5 Y& `/ z) `; a
31.   /* Wait to receive a byte */
    1 }1 i2 \- e! k/ \7 ~
32.   while (SPI_GetFlagStatus(SPI1, SPI_FLAG_RXNE) == RESET);

33.   /* Return the byte read from the SPI bus */
    . }! n) J& f* r) X0 Q
34.   return SPI_ReceiveData(SPI1);

35. }

36. //spi.h

37. #ifndef __SPI_H

38. #define __SPI_H

39.

40. void SPI_FLASH_Init(void);

41. uint8_t SPI_FLASH_SendByte(u8 byte);

42.

43. #endif


复制代码

    2.2、主程序
  s0 |! [5 i/ D" a

1. void main(void)
   , Q" S& w0 r$ j5 M. d3 Q/ C8 C
2. {
   7 N! d6 X- ]) Y! x& f. m) o
3.
   3 ], a# Q( g0 I; q
4.   CLK_Config();           //时钟初始化
   3 {3 g! ?4 B9 {5 d/ H3 b+ R
5.
   # l# R6 u+ k/ I% D) b
6.   Delay(0x2fffff);        //延时5S
   . n8 F( m  X! R, ~
7.
   % D  F! C) ?5 F$ p% t+ {1 i1 Y. M
8.   //led_init();             //led初始化
   ' D8 [2 P. E/ L% n% {& W0 m0 T
9.   //swim_init();
   0 B! g' }7 i/ `1 w1 i, H
10.   uart_init_halfduplex();

11.

12.   SPI_FLASH_Init();

13.

14.   while (1)
    3 f4 P0 f  M- ?
15.   {
    : _* x+ z0 a6 T: B3 }# G
16.

17.     SPI_FLASH_SendByte(0x55);
      J4 u  p& P' H4 Z; h) [8 Z
18.     Delay(0xffff);

19.   }
    ; W( S3 o7 p/ O; g1 F1 k
20. }

复制代码

! ]! r# {/ m3 i    三、执行结果
; {' {' x  q0 I, x

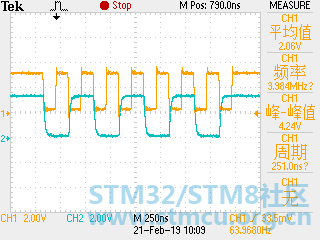

: V5 k/ d8 S0 @! C    手头上没有SPI通信的器件，使用示波器测试下,SPI_SCK和SPI_MOSI波形：
    黄色：SPI_SCK
$ a- |2 w- @/ l& e) K9 A    绿色：SPI_MOSI
    SPI发送的数据是0x55

( f# v! ]$ U& _  }

9 I* D# [0 z* D% r% g5 n5 c/ u
  q- x: M8 x4 I0 C6 o& P; f


, n( Z3 G6 Q+ @! w9 ^. u3 @7 l2 N6 k6 Z
; z3 F3 y# u# j; U9 ^
( i4 L) T2 @7 W5 E
; _) x4 e9 s, M( y



+ H( x+ Z, W' z  v/ j( l
" `: }* C( B$ Y! H. @



; x1 D' G' s  n2 C, {# {( D3 c* E% r0 n
% h) z3 K8 b" _2 U" x
