STM32F2x7 通过以太网实现在应用中编程 （IAP）

前言
0 P1 t, X9 u" R6 u. a
6 |1 E9 T. W( `7 x$ Y本应用笔记的目标读者为使用 STM32F2x7 微控制器的开发者。它提供了如何使用STM32F2x7 以太网接口实现在应用中编程 （IAP）的解决方案。

在 LwIP TCP/IP 协议栈上提供了两种可行的解决方案：
● 使用 TFTP （简单文件传输协议）的 IAP
● 使用 HTTP （超文本传输协议）的 IAP

1 IAP 概述

2 F$ e7 W6 _( n/ V. {1.1 工作原理
. F0 D; i$ n: F  \/ Y* L/ n, `9 S  c
5 U' P3 l  t) Z- L# g在应用中编程（IAP）是一种在现场通过 MCU 的通信接口（例如 UART,USB,CAN 和以太网等）进行固件升级的方式。
: o  N6 f5 J2 {6 V# s) G) d' M3 n3 d' A" k
当启动微控制器时，您可以选择让它进入 IAP 模式以执行 IAP 代码，或者进入正常模式来开始执行应用代码。 IAP 代码和应用程序代码都在微控制器的嵌入式 Flash 中。通常 IAP 代码被存储在 MCU Flash 的前几页，用户应用代码占据剩余的 Flash 区域。

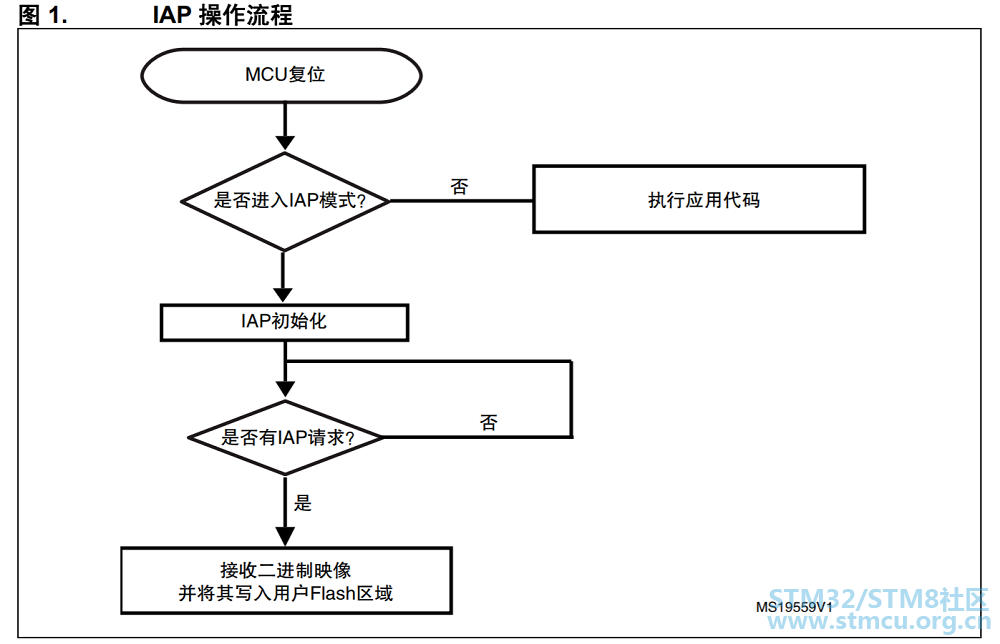

8 R$ s" B. o' p2 ^1 r3 E6 n; t图 1 显示了 IAP 操作流程：

* [0 \7 F  g0 v, C( ?5 u- J2 Y4 r8 ^

1.2 使用 MCU 以太网接口实现 IAP

% {/ I9 O3 q/ t  C

当以太网可用时，它通常是在嵌入式应用中实现 IAP 功能的更好的接口。其优点是：

● 高速通信接口 （10/100 Mbit/s）

● 通过网络 （LAN 或者 WAN）进行远程编程

● TCP/IP 协议栈上的标准应用协议 （例如 FTP、 TFTP、 HTTP）可用于实现 IAP

9 Q, r/ R: `3 D4 _* ~# X6 n

1.3 在 STM32F2x7 上通过以太网实现 IAP

本应用笔记说明了两种使用以太网通信外设在 STM32F2x7 上实现 IAP 的解决方案：

● 使用 TFTP （简单文件传输协议）的 IAP

& F1 \9 G/ q" t6 Y$ l6 I

● 使用 HTTP （超文本传输协议）的 IAP

两种解决方案都运行在 LwIP 协议栈 (v1.3.2) 上，它是 TCP/IP 协议套件的一种轻量级实现。

3 S% ~6 T4 _7 u/ u

1.3.1 使用 TFTP 实现 IAP 的方法

5 m5 B, r( K8 j: m. L0 y0 I

使用 TFTP 实现 IAP 的方法广泛应用于需要固件升级能力的嵌入式应用（比如在嵌入式 Linuxbootloader 中）。

  S: R( n$ P0 H/ N

TFTP 是工作在 UDP 传输层上的简单文件传输协议。它主要应用在 LAN 环境中。它基于客户端 / 服务器体系结构，其中客户端向文件服务器请求文件传输 （读或写操作）。

8 _% B2 z$ d2 Y; M  C& D9 e% j& @: N

在这个例子中，服务器只处理来自 PC TFTP 客户端的写请求，所以在 LwIP 栈上实现了一个简单的 TFTP 服务器。

1.3.2 使用 HTTP 实现 IAP 的方法

3 I7 j+ o9 d$ M# b

使用 HTTP 协议进行固件升级没有使用 TFTP 常见，但是当需要通过互联网进行远程编程时，它是一种有用的解决方案。在这种情况下，需要 TCP 传输协议来确保最优操作。

* s- ?8 b9 z5 @' B) T

工作在TCP上的HTTP，提供了一种用HTML形式从web客户端（Mozilla Firefox或MicrosoftInternet Explorer）发送二进制文件的方法，称作 HTTP 文件上传 （RFC 1867）。

  v  t! @) T4 s5 Z1 k, W8 J

本文档的下一部分给出了关于这两种 IAP 方法实现的详细信息并解释了如何使用这个软件。

..........

! ]3 b, |( q1 d- r# [- I
