STM32 Bootloader异常复位案例

前言

客户反馈通过 PC软件 flashloader 不能够跟 STM32 MCU自带 bootloader 连接。并且系统运行一段时间后异常复位。

系统分析

检测原理图 :

延续之前的项目，进行的一些软硬件简单修改。
上电、放电的时序也是正常。
Boot0 拉高，boot1 拉低，
测量工作时的电压正常（2.5v）。
2 w' A, { V! V; \4 a

检测所有相关的硬件软件都是没有问题，他们的 boot 脚，以及之前的 PDR_ON 是通过外围的 FPGA 单元控制，我们一开始怀疑这些上电时序，以及 PDR 逻辑出错。尝试让他们全部断开逻辑，测试整个上电，掉电过程都是没有什么问题。

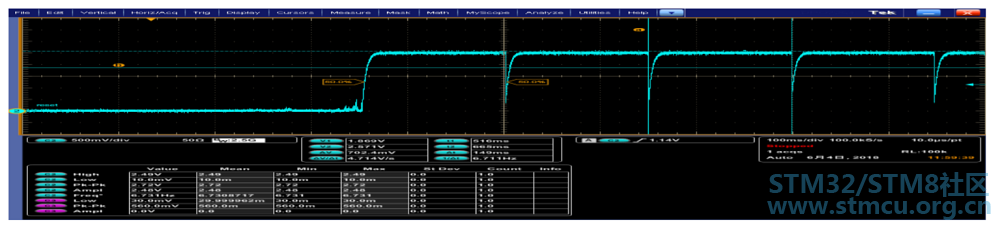

测量波形：

检测他们的串口工具

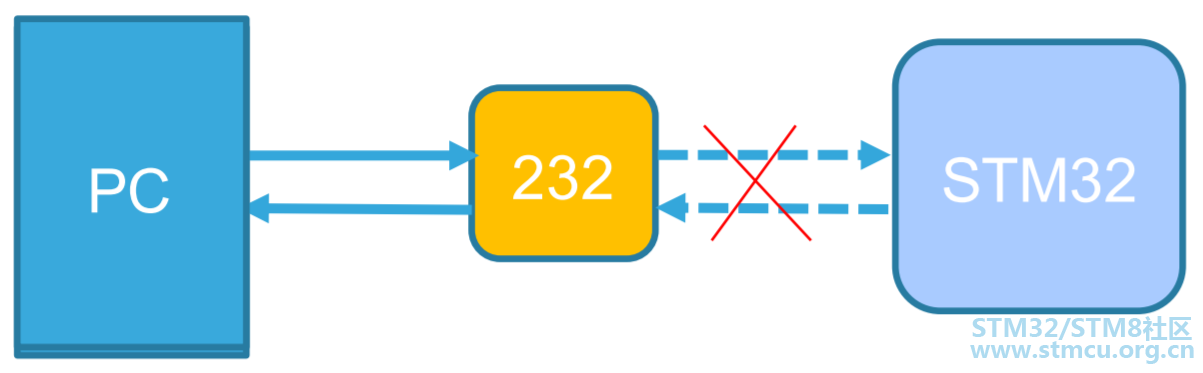

能正常在 PC上发现他们的串口工具，数据的发送正常。
但是串口的到 PCB板上没有任何的输出，所以并不能跟板子通讯。" y$ N, a( i6 h6 v9 p- I- M* L

使用一个新的串口工具，当产品连接到 PC 后，重新上电，能够正常升级软件，到这里似乎问题得到解决，但是当他们恢复到之前的系统，通过控制 reset 和 BOOT引脚进入的时候，仍然时灵时不灵，当不能进入 BOOT 的时候，他们测量我们的复位管脚电压时发现在复位脚上以一个 3.6MHz 的频率不停的复位 MCU.
