教你如何用STM32定时器实现定制波形

[复制链接]
eefishing 发布时间:2019-10-1 15:48

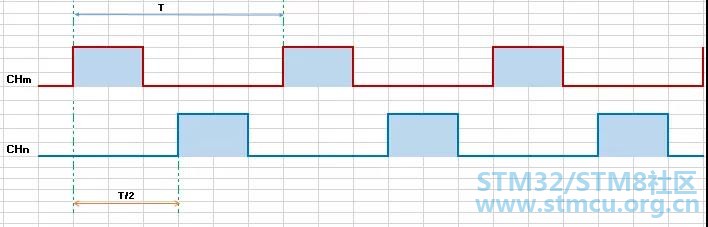

有人想实现如下PWM输出波形,周期T=12us,两路输出波形特征一样,只是第2路【下图中的CHn】波形的输出比第1路【下图中的CHm】滞后T/2。另外,还要保证二者占空比在0~50%范围内可以同步调节。) ]/ r$ |" T; ~9 f
1.jpg / X" E) ?5 `' @8 ]
对于这种输出波形,如果使用2个定时器来做会相对方便点,通过定时器的主从模式来实现。现在客户希望使用1个定时器来完成,那如何实现呢?  [" p- w$ g- F8 h/ F1 c
当然,用1个带多比较通道的定时器也是可以实现的。我们可以使用PWM输出模式来实现第1路,使用OC toggle模式来实现第2路。下面以STM32F334 Nucleo开发板来着手配置、编程、验证。, ~  ?- e+ [, R& S/ r4 O5 L2 N

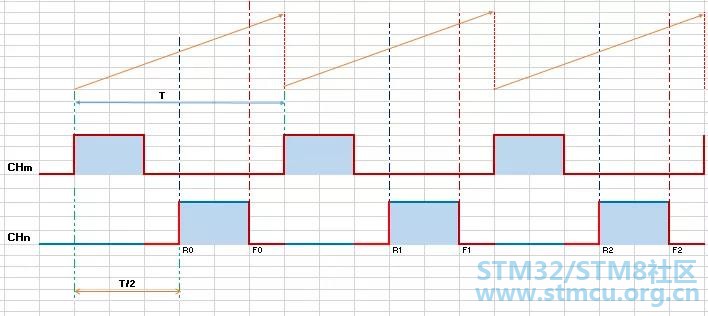

这里不妨选用TIM3来实现该输出波形。TIM3的时钟源目前配置为64Mhz,不做预分频,使用向上计数模式。一个计数周期对应的ARR是 (12*64)-1,即767。TIM3的通道1输出对应于下图中第1路,TIM3的通道3输出对应于第2路.【图中的黄色斜箭头表示计数器计数变化趋势,从0到ARR,并周期性循环计数。】
6 l1 b. {* n& W! P 2.jpg
' @' \1 e- ]$ Q- I+ W0 n/ T
# S* @; G5 [: I" T7 m因为TIM3通道1采用PWM模式来输出,设置好CCR1、ARR的值即可。通道3采用OC切换输出模式来实现。对于通道3,在一个周期内有两个翻转点,即上图中第2路上升沿的R点和下降沿的F点。结合本实例需求,不难得知,R点所对应的比较值【CCR3】为768/2,即384并保持不变。F点的比较值的大小决定其占空比。由于这里实际需求的占空比不超过50%,正常来讲,则F点可以设置的比较值最大不会超过ARR的值。6 ~2 w" ?$ U1 X! S' }
& `" _5 p5 P( k# Q, l; K
我们可以借助TIM3 CH3的比较事件触发DMA,通过DMA来传输存储在内存中R点/F点所对应的比较值以更新CCR3寄存器内容。在R点发生比较事件时,更新F点的比较值,在F点发生比较事件时更新R点的比较值。刚才前面说过了,这里上升沿R点的比较值始终保持不变,即384,我们是通过改变F点的比较值来改变TIM3通道3的占空比。$ i; X! I7 {. W: _& O! B5 ]; J% R
0 n. g6 S. s( R7 `3 G
另外,我们在TIM3通道1的比较中断里修改CCR1的值和通道3在F点所对应的CCR3比较值,最终实现2路占空比0~50%灵活可调的输出。
/ v+ F8 Z, {/ H: z  S大致原理就介绍到这里。
2 W, ]) o$ E% b+ ?! r9 `7 W) R; O1 S+ ]! _9 H$ D6 p* D
下面是有关STM32CubeMX进行初始配置到实现输出的全过程的简单描述。+ M0 A# ]9 K5 T! p6 o! y
8 j0 r' N% ]" o6 d$ b/ a

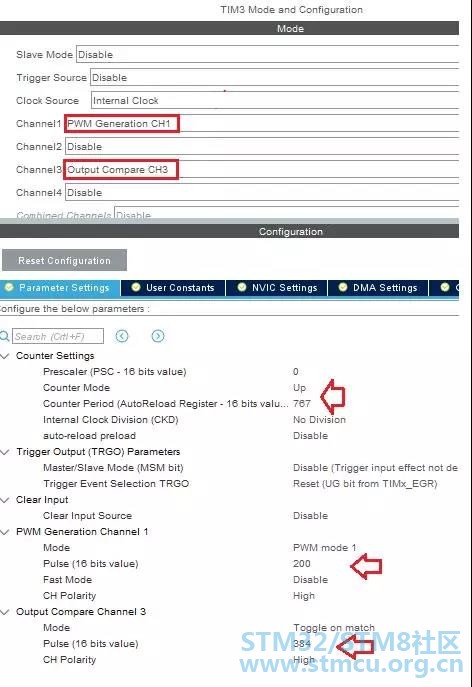

1、 关于定时器TIM3的基本时基参数配置如下:
3 i( o% y- M. I) j4 E 3.jpg
2 v9 `8 N# U( b9 {- r/ a' c. y# r1 d& N5 }* ~

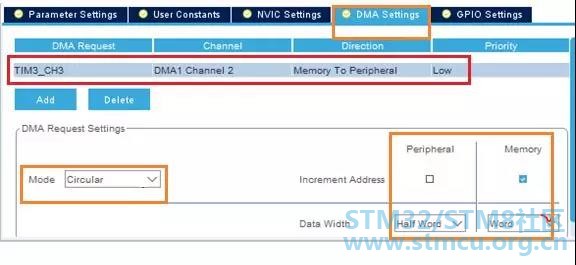

2、基于定时器事件的DMA传输配置如下:
2 S1 [6 Y8 P! D0 C3 w+ ^ 4.jpg
8 k& r, B7 `% w6 D5 J( [* z7 \
# Y) U% H1 ~  S6 x, v( [0 E+ P有关NVIC的配置可以按需操作,其中DMA的传输中断CubeMx工具默认帮我们开启。这里开启了TIM3相关的NVIC配置。将来在TIM3的OC1比较中断里修改CCR1与通道3下降沿翻转点(即上文中的F点)所对应的比较值,即CCR3的值。. l: l  p! f, v- ?! }, H9 D3 y5 `
3、完成各项配置后,即可生成包含初始化配置代码的工程。
* y2 u8 s+ B5 X6 `4、在新建的工程里,添加用户代码。代码基于STM32Cube库。) F' }0 ^9 a! G2 n7 Q+ B2 v% A
4.1 开启TIM3 CCR1的预装功能。
8 `1 Z3 f+ G. f& \__HAL_TIM_ENABLE_OCxPRELOAD(&htim3, TIM_CHANNEL_1);2 x! }" c9 F$ {" [# L9 U7 J
4.2 关闭TIM3 CCR3的预装功能。% I0 K1 _, a1 i
__HAL_TIM_DISABLE_OCxPRELOAD(&htim3, TIM_CHANNEL_3);
* }5 h* e8 Q+ m" {5 a& [9 Z  d4.3使能TIM3 通道1的比较输出中断。
, I9 ^2 d) K% W__HAL_TIM_ENABLE_IT(&htim3, TIM_IT_CC1);
. J, g. j4 V7 R! {  K# E* I4.4使能TIM3 通道1的比较输出功能。& F2 L) S( O/ h8 r- N3 ]
TIM_CCxChannelCmd(TIM3, TIM_CHANNEL_1, TIM_CCx_ENABLE);
7 P0 V4 I0 Y8 H1 ?8 f$ Q) L4.5使能TIM3 通道3的比较输出及DMA传输功能。
" v! u8 C. _8 i5 d, [9 m/ o2 T  {HAL_TIM_OC_Start_DMA(&htim3, TIM_CHANNEL_3,Data_Pwm, 2);/ S4 N, m( C& H( L6 e' r
其中,Data_Pwm是为DMA传输定义的一个内存数组名。
7 ^% D/ |3 `; C! ?' X. h初始定义是:uint32_t Data_Pwm[]={584,384};. L& X' x3 m; ?5 \  ~0 t
4.6启动TIM3的计数器工作。, l3 D& M( f9 i; L5 w& }  {: N
__HAL_TIM_ENABLE(&htim3);

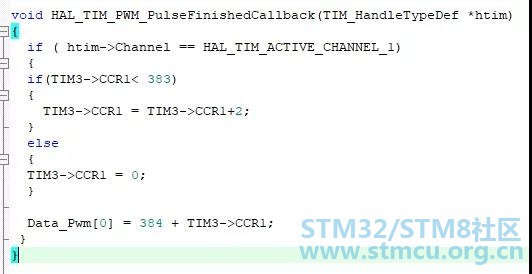

  c0 M; ]* W: p0 Z4.7 在TIM3的OC1比较中断里修改CCR1和通道3下降沿翻转点所对应的比较值。
; ]. S: w7 b( y具体代码放在中断里调用的回调函数。9 d7 }- _8 Y9 W* ~# H; Y
; N. z  k3 P/ Q2 t: P+ D$ u5、编译、运行,验证结果。% {; H! S2 M& ]! }# S
我这里借助MDK-IDE自带的模拟逻辑分析仪,可以看到预期的结果。两路波形保持固定相差,占空比在0~50%范围同步变化。4 p# j% E5 K9 ]9 S

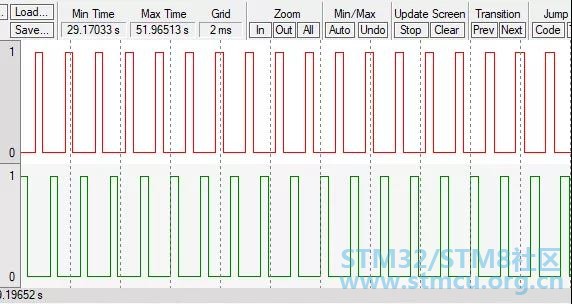

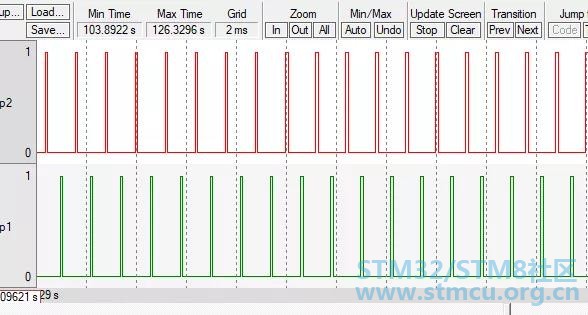

下面是从动态输出过程中截取到的两幅图,供参考。【红色波形是通道1使用PWM模式实现的,绿色的是通道3使用比较切换模式实现的。】1 j- T$ X  ~% K1 Q  v' b) ~8 X
/ _( F  t9 g, u) T) t( i: r/ K2 x; ~, `: }4 H6 I5 I, V6 [0 H
8 U7 F, e4 p; g0 a  l/ s) r
# e& E# H& o: y$ N* J' z( Z
6 [( \( }9 Q" g8 g5 N* t5 E) e小结1 Y- J' X( B; W
利用定时器的比较输出切换模式,结合DMA外设,可以灵活地输出各种自定义波形。另外,STM32常规定时器中的CCR寄存器跟ARR寄存器一样具备预装功能,什么时候需开启什么时候需要关闭,结合具体应用来正确配置。否则,在更新ARR/CCR寄存器内容时,可能输出一些我们不期望的脉冲出来,比方不时产生些类似于干扰的尖而窄的脉冲。
0 C2 ]* C2 c1 W: H; d最后,希望通过上面示例能带给大家一些应用上的帮助或启示。3 C+ A5 b* U0 O: p  D

* T  p# L' a& K* E: {3 u2 n
