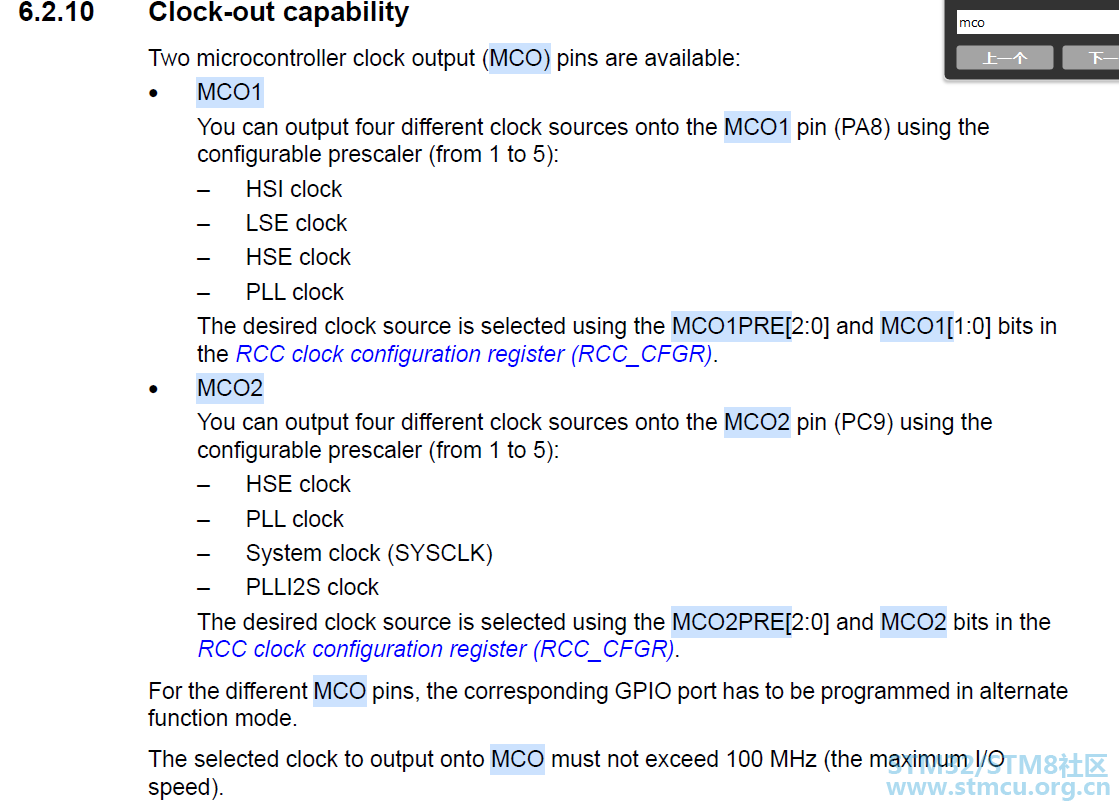

当怀疑自己的时钟配置有问题时，可以使用MCU的时钟输出引脚配置相应的时钟输出，并用合适的示波器等测试设备测量是否正确。F407支持两个时钟输出引脚PA8和PC9：
; ?3 `1 ?: p4 P$ z
! v, F# f' V6 o; U' D       具体配置如下：
/ X3 Z  W% p7 w* F5 X3 X* F

1. void DriverMcoInit(void)
   4 |7 }% {( J7 N; u
2. {

3.         GPIO_InitTypeDef        gpioInit;
   $ k- T( y' m, ?! N+ V
4.         EXTI_InitTypeDef        extiInit;
   / ~  O2 H. ]% p0 @1 q0 P6 R3 V+ u
5.         NVIC_InitTypeDef        nvicInit;
   1 |; V1 m9 g# D' m
6.
   2 b. Q# B3 H, `
7.         RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA|RCC_AHB1Periph_GPIOC, ENABLE);
   ( Q5 }/ d/ Q( v3 g# _
8.
   ( |: f* H. a0 A0 w. A
9.         gpioInit.GPIO_Mode = GPIO_Mode_AF ;

10.         gpioInit.GPIO_OType = GPIO_OType_PP;
    0 O' ^0 Z+ i/ g! u) z# H) m4 f/ X
11.         gpioInit.GPIO_Speed = GPIO_Speed_100MHz;

12.
    , ]5 e& j3 s7 M
13.         gpioInit.GPIO_Pin = GPIO_Pin_8;
    6 ~% q1 |& E$ B
14.         GPIO_Init(GPIOA, &gpioInit);
    0 K( K; v1 C* S; X$ o" o
15.   RCC_MCO1Config(RCC_MCO1Source_PLLCLK, RCC_MCO1Div_4);
    7 n( w) E. u2 L3 X- h% p
16.
    0 m/ S6 t9 X& Q+ z7 }" X
17.         gpioInit.GPIO_Pin = GPIO_Pin_9;

18.         GPIO_Init(GPIOC, &gpioInit);
    0 g$ O: r$ r' y% k* _
19.   RCC_MCO2Config(RCC_MCO2Source_HSE, RCC_MCO2Div_1);

20. }

复制代码

      配置好后，即可使用示波器在对应的引脚上观察波形，测试频率。
