TouchGFX 4.12 新功能之详细解说

[复制链接]
STMCU-管管 发布时间:2019-11-29 14:45
TouchGFX 4.12更新要点
. Z% t  b4 F7 _& }0 S+ b6 ?& X
TouchGFX 引擎的优化
—提升UI的效果,占用更少的MCU和缓存资源

# F8 Q: N4 T; ~! `
·支持6位色深显示屏
节省 RAM 和 FLASH
·支持 L8 图片格式
节省 FLASH
·部分帧缓存 - 节省 RAM
在UI启动时,只需要12kB的RAM(缓存 +TouchGFX). 支持所有STM32系列,包括 Cortex M0+ 核
·可缓存容器
使用更少的资源达到更平滑的动画效果 获得更高的帧速率
5 Y) @' d2 B- x5 J+ R; l: ]
TouchGFX Designer的新功能
—简化你的UI设计
3 y  V- d- q# ~" p  f7 S
·新的控件: AnalogClock, DigitalClock, Shape 和TextureMapper, 都支持缩放和旋转动画
·新的图片管理器
为更容易的对图片进行配置 (format, dither algorithm,layout rotation, storage)
·定制化触发器和动作
用TouchGFX Designer定制化控件间的互动,加速你的研发,并减少对用户C++的要求
·性能的增强
代码读取和生成提升了两倍的速度
: H, ?. C' j& B" Z' A
TouchGFX 引擎的深度优化
不但提升你的UI性能,同时降低你的MCU使用率和缓存大小
支持6 bpp (64 色) 显示屏
·减少RAM和FLASH
6bit color + 2 bit alpha = 8bit image
比16 bit色的节省 50% 内存
·减低图片数据来提高刷新率
·6 位色深给你带来的选项:
在MCU中运行更流畅(包括 Cortex M0+)
仅需内部RAM
单芯片解决方案,只使用内部FLASH和RAM
直接驱动MIP (Memory In Pixel) 显示屏
基于6位色来创建高级外观和体验

& c; N/ c0 n& ~0 F* A" Q
支持调色板为16bit,24bit和32bit的L8压缩格式
, ~& W4 K- o$ B! M2 a0 t9 ]
·如果图片色数少于256色,Flash节省可达 50%到75%
·减少传输数据量来提升刷新率
·L8 格式是通过Chrom-ART加速器
·透明度支持
·每张图有独立的调色板
·TouchGFX Designer的管理器帮你管理所有格式的图片
调色板例子:
图片建立在合适的调色板:  这种图片最多由256种颜色组成 (如果要用L8 调色板,最多只能256种颜色)
每种颜色最多只 24位色
2 J# j; e1 u8 W

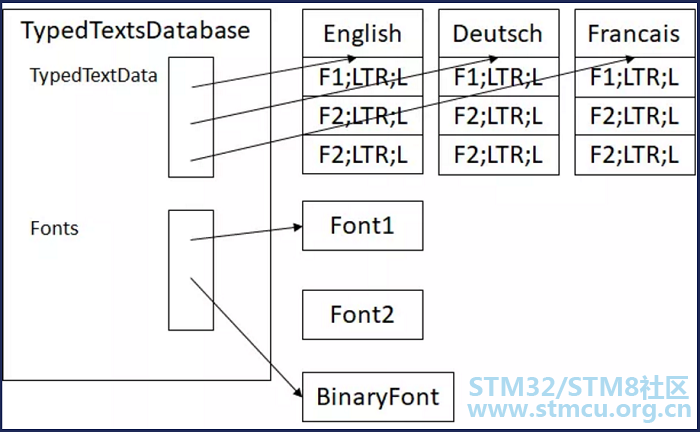

Binary Fonts:
: ?5 l$ A% [+ i" M, W/ K0 X% D' W
·可以运行时加载和安装binary格式的字库
·字体可以来自外部存储介质(如:SD卡)或者internet
详情请查看(复制粘贴网址到外部浏览器):http://touchgfx.zendesk.com/hc/e ... -and-the-Font-Cache
3 V9 M& @5 ~. r7 l

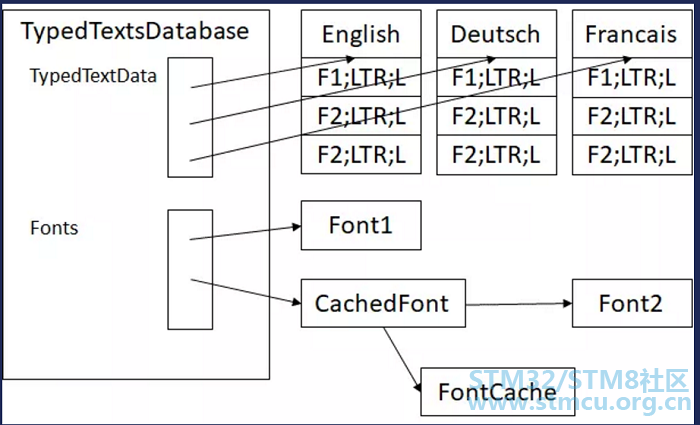

Font Caching:

% i# G" u; B7 X; G5 v. o7 r
•当字库太大无法被全部加载进内存时,Font Cache仅从字库中获当前需要的字符
•由于只存储需要的字符,TouchGFX用有限的内存就可以实现复杂语言的显示
详情请查看(复制粘贴网址到外部浏览器):
http://touchgfx.zendesk.com/hc/en-us/articles/360024979552-Using-Binary-Fonts-and-the-Font-Cache
可缓存容器
在动态位图中试用可缓存的容器时,可以显著的降低重刷的时间,从而达到60帧每秒的刷新率
缓存部分或者整屏作为一个传输的缓存
需要外部RAM
这用于当一个物体是可以被复杂计算出动画间不被修改的部分
可以在动画过程中,缓存里面的内容(例如:表面)有些点是可以被计算的
可缓存容器给你带来: 让你的高级控件和字体区域有平滑的动画,可以达到更高的刷新率,如60fps
详情(复制粘贴网址到外部浏览器):

$ H" [/ V" Q7 g6 c
局部缓存
•可配置的缓存大小,最小为6KB
•UI总共RAM的大小,最小为12KB(包括缓存和TouchGFX)
•支持所有的STM32,包括Cortex M0+ 核
•显示屏接口: DSI, SPI, Parallel/8080/FMC/ •限制:
部分显示的更新,提高了UI性能的极限
(看右边视频显示的UI,基于STM32G081)
要求显示屏需要有控制器/GRAM
•部分缓存给你带来:
非常低的RAM 占用
可以选择更小的 STM32, E.G.:STM32G0

& e# |& W) M, E% x

2 `' p8 t$ D$ n' r1 B. r$ i

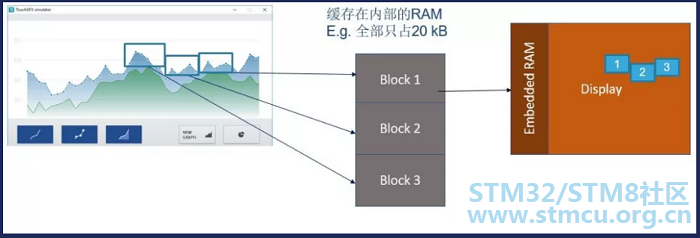

TouchGFX 只重刷图表中所需要被更新的部分,
这也许由不同的多个块组成。
块的缓存在被刷新而发送到显示屏上后,都可以被其他的部分重新利用。
•UI存储是建立在STM32G0上使用局部刷新和SPI flash

: K3 u  e, p9 O5 c. U
$ B7 \# r' Z$ P9 k' o9 w7 z
想象STM32的入门级解决方案
. z; {5 w0 k* h" s/ v
TouchGFX Designer的新功能和提升

* Y0 O6 }. `+ A" `9 k
简化UI 的研发
( n7 `, ^- k: D* ^( E6 I$ h
新控件

1 Q% y6 w7 `/ Q; V4 R7 a7 F. ?, B! [4 M3 [

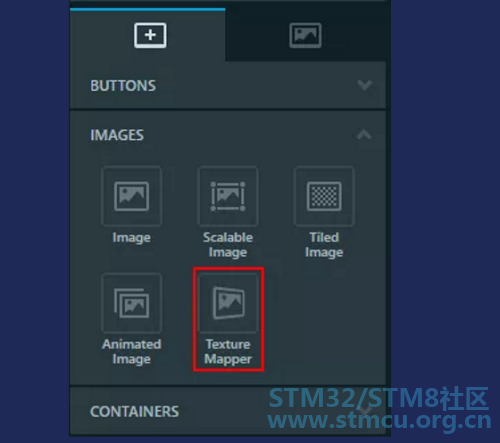

•纹理映射:一个绘图可以做到可调解的自由缩放和旋转
•Shape:允许用户自由的画不规则的图,并且可以自由的缩放和旋转
•模拟时钟
•数字时钟
•图片管理器:新的图片标签增加,并且以树形结构显示和预览。还有独立的图片配置 (图片格式、 Dither 算法、图层旋转、存储器等)。

% S& r3 t# g" s; v: o
•个性化触发和行为:
用TouchGFX定义你自己部件之间的互动
提升你的UI设计和更多的实际应用,只需要通过TouchGFX,并不需要通过C++来编写

/ c; q! K5 r$ r- e4 p, |

; H5 i. y! ~1 _) V& w# b
( K) ^! e# o4 ?4 V4 M/ ^- A
5 k, i* B! J' s$ x9 q  k

, i0 H# D8 }! i- v* c
