NUCLEO的评估板基本都采用两层设计，并且有调试器，秒杀国内大部分的平台的板子，性价比堪称STM32中最高的。
/ |7 H& n, i8 L) \( F4 d! CNUCLEO板还有个特点，特别适合用来做开发，携带极其方便，经常有时候，我拿一块板子就可以到哪里都能办公。
下面我就来讲讲NUCLEO板以及L496ZG板的使用上的特点，我看很多人都写了很多奇怪的功能，我就来介绍介绍一些非常实用的功能：

主要特点：
1. 写入口，上图中上面那个USB口，既可以当串口用，也可以当写入器用，也可以当调试器用。
一举多用，没错，就是主芯片L496ZG的串口用。LPUART1就是接的该串口，（写入器模拟了一个USB DEVICE 虚拟串口的）

9 o4 P4 R* ?0 Q
/ u' \6 F, N: T7 G; s$ W0 z1 u6 _
/ H/ I' J3 h) |插上电脑之后自动弹出一个串口，完全省去了一个FT232和一个J-LINK。
厉不厉害？

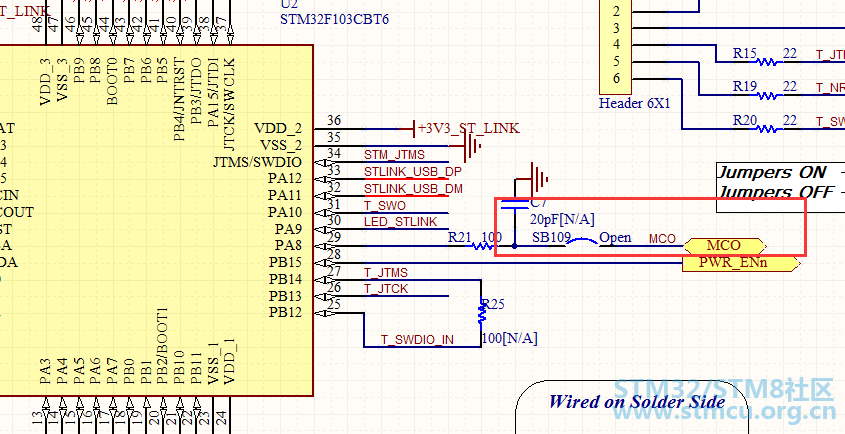

2. 晶振用的是写入器上一个引脚打出来的频率。
6 }$ y# n- a4 }4 f这个板子上严格来讲，有两块STM32板子，还有一块STM32F103CBT6（这颗已经有了8M的晶振）。STM32L496上面的X3晶振默认是不提供的，但是实际上用起来和8M晶振一样，原因就是写入器上面的MCO输出脚输出8M的晶振，和真实的8M晶振一模一样用，厉不厉害？


; n! `6 K$ y( p/ K* g5 W3. 3个GPIO LED灯， 1个BUTTON, 1个复位按钮
4. USB OTG， 既可以做HOST，也可以做DEVICE
0 P3 g/ e7 e8 h- E8 |6 k5. 板载LSE 32.768K 晶振，这个做RTC实验的时候就会用到
8 S; V6 H+ [: }9 p" ~" n
6. 强大的电源管理
7. Arduino 的接口，以及ST Morpho可推展接口
8. 3种时钟源，HSI 内部震荡， HSE外部MCO晶振， MSI（内部可调节时钟源，专门为低功耗设计的，睡眠的时候可以让时钟源降低。
2 @; P" D: e( h+ y. ~1 E% e6 n9.mbed，还可以支持ARM mbed直接编程。这个直接在线编程，然后拖到如下图的类USB设备中去即可。
+ v9 ^9 o1 R5 L; I" Q
2 [) H. R. {, D/ v& d# @3 iL496特点：
1M FLASH, mcu中跑什么都够了。
320K RAM 开发比较够了，
0 k. E0 q, u, |! U+ _0 E# ~2 h最高主频80Mhz
- j4 o+ {' _2 @0 |3 |  L& k/ v10。 还具有过采样ADC
http://www.st.com/en/evaluation-tools/nucleo-l496zg.html#overview

$ }/ u. J9 \8 ^; W' r3 X$ Z请大家走过路过，帮忙下面点下支持小弟，万分感谢。
  u. X& Q7 j6 b3 q8 ~4 ~( [
7 ^3 t* g+ |8 M% v; k- ?5 e; E

ywc300 发表于 2019-12-8 20:05
先平台建架，开发平台搭好？！

帮忙点个支持，

支持一个，帮你开个张

先平台建架，开发平台搭好？！

帮我顶一下，谢谢。发帖不易。
