近年ST公司微控制器选择更加广泛，产品也更加丰富，从低价格的8位MCU到以32位ARM基础的Cortex-M0,M0+，Cortex-M3,Cortex-M4,Cortex-M7。我们可以登陆它的官网www.st.com去获得更多更详尽的信息。

- T$ Q/ n& V2 S' p5 i% `

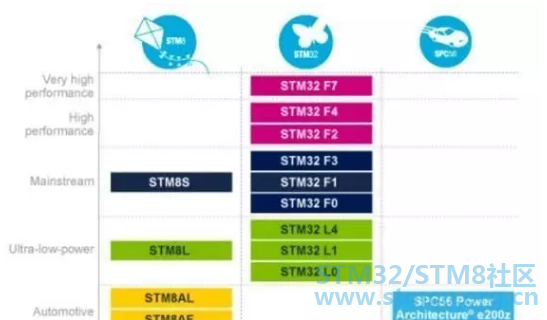

1-1 ST微控制器分类

2 ?, P. l% x# Y$ r" V

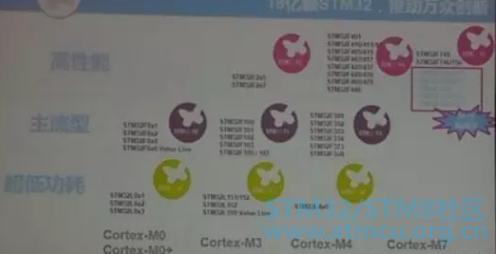

STM32F1系列处理器是意法半导体公司2005年较早推出的“1$的单片机”，以32位ARM为基础的 CortexTM-M3 CPU，9条产品线。

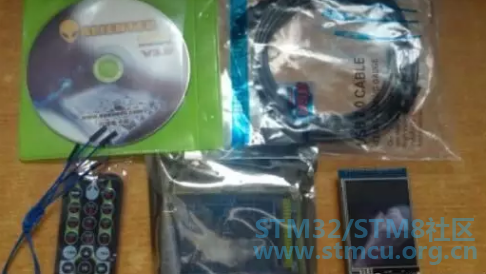

今天我们就以正点原子的STM32F103RC开发板来评测一下吧!开发板采用飞机盒进行的包装，内部还用气泡膜进行了保护。包括:MiniSTM32开发底板1块，2.8寸TFTLCD模块1个，红外遥控器1个，DVD光盘1个，USB数据线1条，还配备了2根杜邦线。TFT屏防静电包装袋让我兴奋的拆掉了。

% j9 H. E3 f. C& G( \
6 n( y0 j" ?1 Q: @' p$ L

, b9 B- y, @1 N8 `0 a4 |6 m3 A4 d

另外正点原子还提供了许多有用的外部扩展，比如摄像头，GSM模块，无线收发的24L模块等等。除了光盘里的资料，ST官网以外，还有以下网址www.openedv.com,www.alientek.com，可以下载到开源的程序，并且有详细的技术交流区。

: {: e0 A3 d& @6 Y, K闲言少叙，揭开我们今天主角STM32F103RC开发板的面纱吧!深蓝的底板，醒目的黄色接口槽，布局工整，标注清晰，看着很养眼哈?
7 R" ~: j- X* L) U- H) I

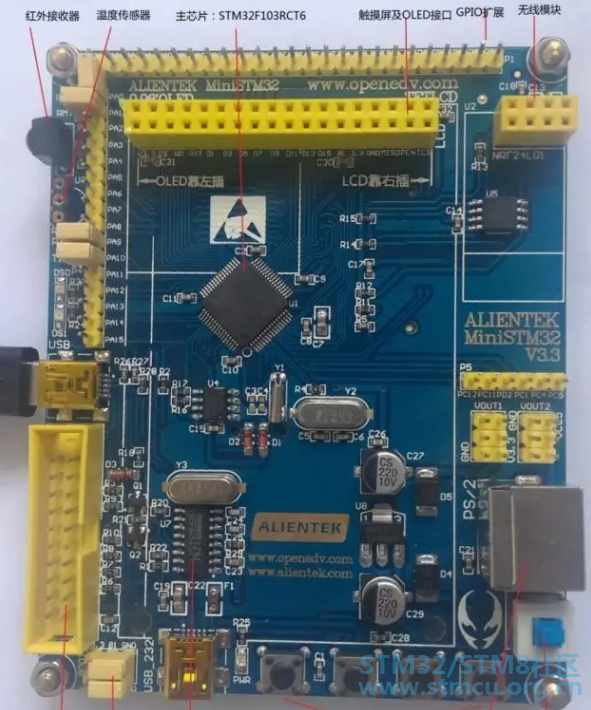

0 R2 v% _( J* v! J1 U1 L# [9 T. B2-1Mini STM32 开发板正面

6 d% \; x5 s6 X1 USTM32F103RC开发板主芯片采用STM32F103CR6，该开发板上引出的个部接口并不多，主要有：U4—IIC存储24c02，U5—SPI存储W25Q64以及图中标示的接口。我们先来预览此芯片的资源吧!
) Y0 c# x% X: S2 t, b1)3x12位，1usA/D转换，最高达21个通道。
* J% M) \# @. ]" V. i$ H  P2)2x12位，D/A转换
3)12通道DMA控制，支持定时，ADC,SDIO,I2S，SPI，I2C和USART
5 G/ |% Z( [0 Z- f' Z4 i- h8 J4)最高达112个I/O口，16个外部中断，并且兼容5V.
5)11个定时器，最高4路16位定时器，2x16位PWM带死区电机控制，2路看门狗时钟，2x16位基时钟驱动DAC
, R8 j" l" T$ E- O- O6)13个通讯接口：最高2路I2C接口，5个USART并支持ISO716读卡器接口;3个18 Mbit/s的SPI,其中两路含I2S复用接口，CAN 2.0接口，SDIO接口。
& s) M5 @& }8 X0 I3 d  L1 u7)96位独立ID,CRC计算单元。
4 J) b+ G/ `2 w

8)ECOPACK 包。

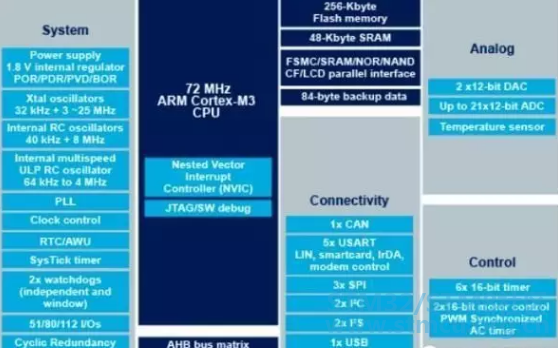

2-2 STM32F103RC内部架构

& s9 i5 b+ I% d" P/ S! T! v

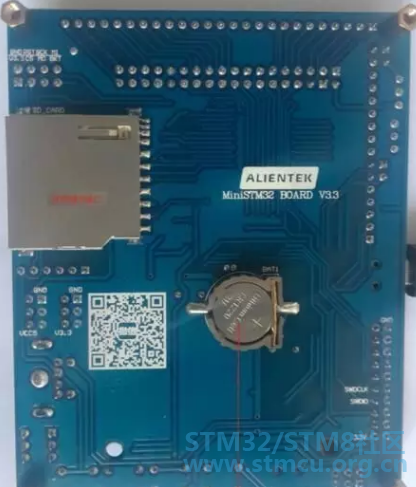

2-3 Mini STM32开发板反面

# T8 k1 [; r; |4 D" R) Y. J

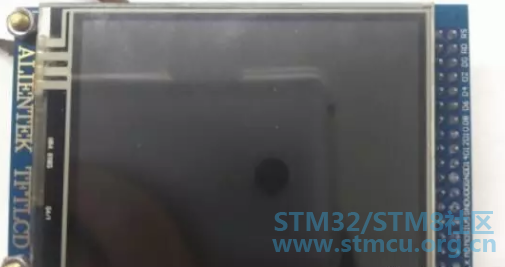

2-3 TFTLCD 正面

" X! m# G# v! V

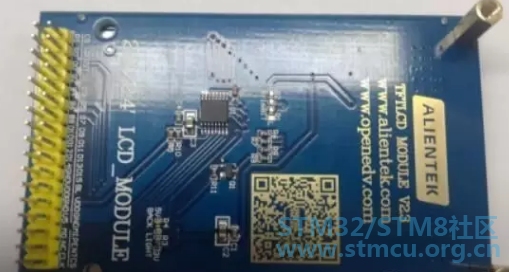

2-3 TFTLCD 背面

电源：STM32F103RC开发板统一由USB口供电，通过开关键控制，并经U8(1117DCDC)将5V转为3.3V完成供电。
2 T/ {; ^0 n7 j* A( Y3 eALIENTEK MiniSTM32 V3.0开发板板载资源如下2)：
◆ CPU：STM32F103RCT6，LQFP64，FLASH:256K，SRAM：48K;
$ s4 X, F5 Q& Q  F9 Z( _◆ 1个标准的JTAG/SWD调试下载口
◆ 1个电源指示灯(蓝色)
* {7 l0 ?6 p1 c0 ?◆ 2个状态指示灯(DS0：红色，DS1：绿色)
◆ 1个红外接收头，配备一款小巧的红外遥控器
◆ 1个IIC接口的EEPROM芯片，24C02，容量256字节
9 J2 T0 h( Z7 k◆ 1个SPI FLASH芯片，W25Q64，容量为8M字节(即64M bit)
' b( R1 I" ^8 q+ p◆ 1个DS18B20/DS1820温度传感器预留接口
9 o  B6 p/ r9 G! Q( i, Q◆ 1个标准的2.4/2.8/3.5/4.3/7寸LCD接口，支持触摸屏
3 t" ]; \+ P. J8 o  B# [3 a3 f4 D◆ 1个OLED模块接口(与LCD接口部分共用)
◆ 1个USB串口接口，可用于程序下载和代码调试
! X6 j2 D5 m% ^◆ 1个USB SLAVE接口，用于USB通信
◆ 1个SD卡接口
◆ 1个PS/2接口，可外接鼠标、键盘
" i- A" o3 e. l4 ~' ^* G6 |6 u◆ 1组5V电源供应/接入口
1 i* ^9 ?, X8 l, F# `5 b◆ 1组3.3V电源供应/接入口
◆ 1个启动模式选择配置接口
: c4 B1 O! r8 M* S1 @2 B2 t◆ 1个2.4G无线通信接口
; Z% N) g  y4 r1 v; ]◆ 1个RTC后备电池座，并带电池
1 V, M" R5 S5 @' P1 q◆ 1个复位按钮，可用于复位MCU和LCD
◆ 3个功能按钮，其中WK_UP兼具唤醒功能
# j6 }8 d4 g' F* y5 H/ V* a◆ 1个电源开关，控制整个板的电源
5 \) c6 l) v( W$ D6 b◆ 3.3V与5V电源TVS保护，有效防止烧坏芯片。
( S/ a: ^1 `& Q2 f◆ 独创的一键下载功能
◆ 除晶振占用的IO口外，其余所有IO口全部引出，其中GPIOA和GPIOB按顺序引
: P1 L2 N9 z' T1 m" l
( u: s; P6 `+ B! y2 M整体感觉外部引出接口不多。其实仔细观察你会发现STM32的引脚几乎全部引出，而且复用功能还做了跳线设置，对测试来说方便了很多。
