之前有人发现当STM32F407V芯片频繁的正常通断电的时候，FLASH 会被非法改写，出现各种各样的异常（整片被擦除、中断向量表被改写、写保护被清除等等）。


4 j4 L" E0 M  z( ]) e7 ~具体情况了解之后总结得知：
+ N4 M8 P0 L* u  Q+ Q' F

2 b' \9 C' O" O5 G1、他们是延续之前的项目，进行的一些软硬件简单修改。之前的项目没有出现过类似的问题。

) `, X4 D! N8 O
8 @! a; u% P0 b, L4 s5 a6 k2、确认通断电的时间是足够，即断电后所有的VDD都回到0；上电的时序也正常。
" j" }9 W3 Y& O/ _1 m' a

1 _- n. H0 d& ^+ T9 M, c3、原理图参考了ST相关开发板的参考设计。

# ^8 [; e3 ~/ v, t) I7 V) o' h7 c
2 {7 i% ?& N) r0 g/ l4、测量工作电压，除了发觉上电时会有些许抖动外，其它一切正常。尝试让他们改善上电电路，去掉这一抖动。再次实验，仍然出现类似的问题。
9 `! g. g3 M$ f+ z

根据现象初步判断，异常似乎跟硬件没关联了， 接着对代码进行删减又做了如下实验：


1，去掉APP 部分代码，仅仅留下IAP代码。做相同的实验，问题再现。

: Z& b  P" O* J2 E8 c
2，进一步删减程序，去掉程序中所有跟flash以及OPTION BYTE 相关的部分，做相同的实验，问题依旧。
, ^) y# v) r3 z9 ~& [1 X7 O* K0 A
+ p" o! Y/ Q4 i. ?' }
3，没招，再删代码，或者屏蔽代码。做基于不同STM32库的代码替换。问题始终依旧。
* e) r7 X: Q( d, y# I. I
到此问题毫无进展，只好求助ST芯片设计人员做进一步确认，看看芯片是否真的坏了。同时，又请硬件工程师再次确认他们的硬件线路和原理图的一致性，我们怀疑他们的硬件是否有装错的元器件，特别是MCU周边。
% X' h7 ~* ?* R" _! y
& K: ~9 a; G$ R& _
后来工程师反馈，STM32F407的PDR_ON脚，板子上装的元件跟原理图不一致。他们把R47和R48都装了【如下图】，那么相当于在PDR_ON上是一个0.6v的电压，也就是关断了MCU内部复位。



7 b6 ]1 I- Y5 s1 z  B
6 V) W/ S. z* o2 G5 X7 J" c+ B4 x
可谓山穷水尽疑无路，柳暗花明又一村，看来问题应该跟内部复位有关。

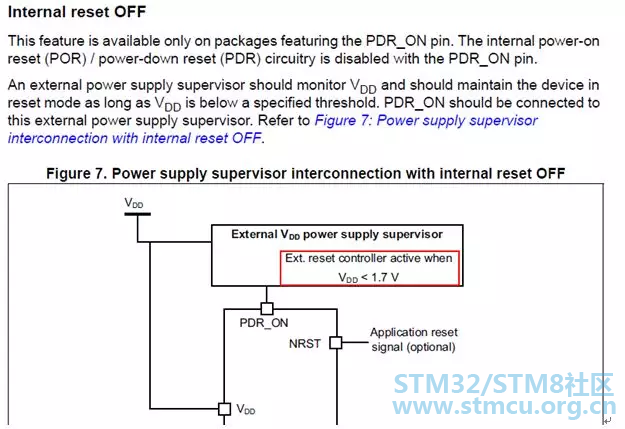

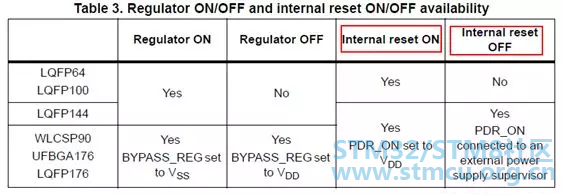

( \3 m7 [# m' K' e7 E( i/ @查看STM32F407数据手册，可以看到相关信息。



/ C" ]3 n* T5 h
( n  V  x$ w2 s& d

2 N. j6 `8 e  N& |: r, g
6 T* F1 q6 h; P: N" _4 h5 X) U4 R
从上面规格书来看，STM32F407V的内部复位电路可以选择性地开启或关闭，如果选择关闭mcu内部的复位电路，需要在外部接一个复位监测电路保证VDD达到正常工作电压之前一直使MCU处于复位状态。而这里，本意并不想关闭内部复位，而且外部也没有相应的电源监测复位电路。既然这样,根据手册描述，PDR_ON脚接到VDD即可。具体到这里，去掉R48这个1k欧姆的电阻。重做实验反复验证，异常消失。

+ L: o7 v+ @1 `! F! |  N
对于STM32来说，这个PDR_ON引脚有的封装是被引出来了，有的封装没有被引出。如果没有引出的就默认使能内部复位功能，如果引出的话，大家也要注意有的型号是拉低使能内部复位，有的是拉高使能内部复位，设计和使用时请注意这点。
