三、光源篇
LED光源、卤素灯(光纤光源)、高频荧光灯。目前LED光源最常用，主要有如下几个特点：

• 可制成各种形状、尺寸及各种照射角度;
• 可根据需要制成各种颜色，并可以随时调节亮度;
• 通过散热装置，散热效果更好，光亮度更稳定;
• 使用寿命长;
• 反应快捷，可在10微秒或更短的时间内达到最大亮度;
• 电源带有外触发，可以通过计算机控制，起动速度快，可以用作频闪灯;
• 运行成本低、寿命长的LED，会在综合成本和性能方面体现出更大的优势;
• 可根据客户的需要，进行特殊设计。



( L$ v' m4 ]% S0 B

3 D* b/ L3 t; i+ m& b

LED光源按形状通常可分为以下几类：

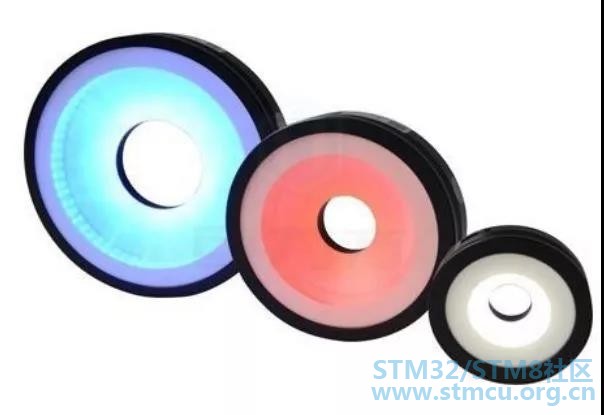

) r. r  K9 t3 }7 _# X. b- F1、环形光源环形光源提供不同照射角度、不同颜色组合，更能突出物体的三维信息;高密度LED阵列，高亮度;多种紧凑设计，节省安装空间;解决对角照射阴影问题;可选配漫射板导光，光线均匀扩散。应用领域CB基板检测，IC元件检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查。
+ V& r, ]& V1 S. G' b# X7 X2、背光源用高密度LED阵列面提供高强度背光照明，能突出物体。的外形轮廓特征，尤其适合作为显微镜的载物台。红白两用背光源、红蓝多用背光源，能调配出不同颜色，满足不同被测物多色要求。应用领域:机械零件尺寸的测量，电子元件、IC的外型检测，胶片污点检测，透明物体划痕检测等。
! [; o0 q: T4 u/ q! E( G3、条形光源条形光源是较大方形结构被测物的首选光源;颜色可根据需求搭配，自由组合;照射角度与安装随意可调。应用领域:金属表面检查，图像扫描，表面裂缝检测，LCD面板检测等。
4、同轴光源同轴光源可以消除物体表面不平整引起的阴影，从而减少干扰;部分采用分光镜设计，减少光损失，提高成像清晰度，均匀照射物体表面。应用领域:系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，包装条码识别。
5、AOI专用光源不同角度的三色光照明，照射凸显焊锡三维信息;外加漫射板导光，减少反光;不同角度组合;应用领域:用于电路板焊锡检测。
/ j9 J7 W4 M/ Y! x6、球积分光源具有积分效果的半球面内壁，均匀反射从底部360度发射出的光线，使整个图像的照度十分均匀。应用领域:合于曲面，表面凹凸，弧形表面检测，或金属、玻璃表面反光较强的物体表面检测。
7、线形光源超高亮度，采用柱面透镜聚光，适用于各种流水线连续检测场合。应用领域:阵相机照明专用，AOI专用。
8、点光源大功率LED，体积小，发光强度高;光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等;高效散热装置，大大提高光源的使用寿命。应用领域:适合远心镜头使用，用于芯片检测，Mark点定位，晶片及液晶玻璃底基校正。
9 n+ N* a' L+ e! Q- r: c$ P9、组合条形光源四边配置条形光，每边照明独立可控;可根据被测物要求调整所需照明角度，适用性广。应用案例:CB基板检测，IC元件检测，焊锡检查，Mark点定位，显微镜照明，包装条码照明，球形物体照明等。
4 O2 k! U9 s* q4 ^  H( f8 n10、对位光源对位速度快;视场大;精度高;体积小，便于检测集成;亮度高，可选配辅助环形光源。应用领域:VA系列光源是全自动电路板印刷机对位的专用光源。
/ B7 q, {: [/ T& ~2 N; M: b# C
四、光源的选型
1、前提信息
3 ]$ u8 m8 c/ Z1 l" f: V# a（1）检测内容外观检查、OCR、尺寸测定、定位
（2）对象物

• 想看什么?(异物、伤痕、缺损、标识、形状等)
• 表面状态(镜面、糙面、曲面、平面)
• 立体?平面?
• 材质、表面颜色
• 视野范围?
• 动态还是静态(相机快门速度)

    P* T% ~2 F, x: W0 Y8 f

/ n8 Z9 E7 _( J1 X) C# I& f（3）限制条件

• 工作距离(镜头下端到被测物表面距离)
• 设置条件(照明的大小、照明下端到被测物表面的距离、反射型or透射型)
• 周围环境(温度、外乱光)
• 相机的种类，面阵or线阵



2、简单的预备知识：
; Z6 ?9 }0 s' y' A8 `3 I（1）.因材质和厚度不同、对光的透过特性(透明度)各异。（2）.光根拠其波长之长短、对物质的穿透能力(穿透率)各异。（3）.光的波长越长、对物质的透过力越强，光的波长越短、在物质表面的拡散率越大。（4）.透射照明、即是使光线透射对象物、并観察其透过光之照明手法。
' \. e+ D0 y# w7 D3、光源：

• 穏定均匀的光源极其重要
• 目的：将被测物与背景尽量明顕区分
• 摂取图像时、最重要之处是如何鲜明地获得：被测物与背景的浓淡差
• 目前、在图像处理领域中最广范的技术手法是：二值化(白黒)处理为了能够突出特征点，将特征图像突出出来，在打光手法上，常用的包括有明视野与暗视野。

  / _. b; d( i/ q4 e+ }; L

* a* n6 V7 `" m9 d* `明视野：用直射光来観察对象物整体(散乱光呈黒色)
暗视野：用散乱光来観察对象物整体(直射光呈白色)具体的光源选取方法还在于试验的实践经验。
