深度剖析LLC原理，建议加收藏！（三）

[复制链接]

eefishing 发布时间：2020-1-16 01:49

技术帖
文章封面:	-
文章简介:	-

1.1 LLC变换器的模态分析

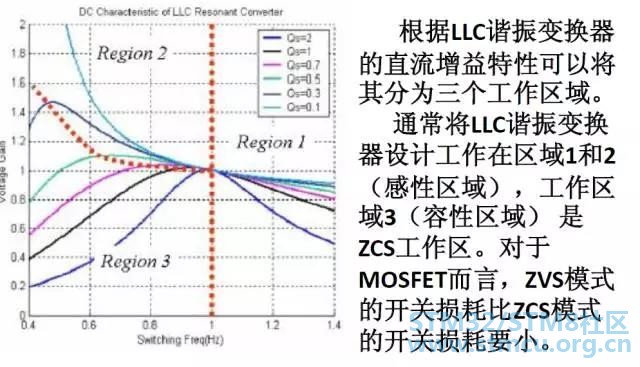

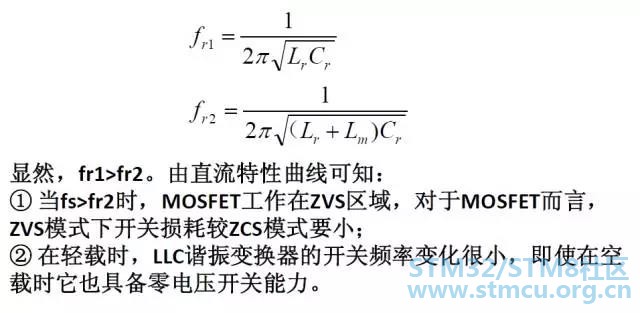

对于LLC电路，存在两个谐振频率：

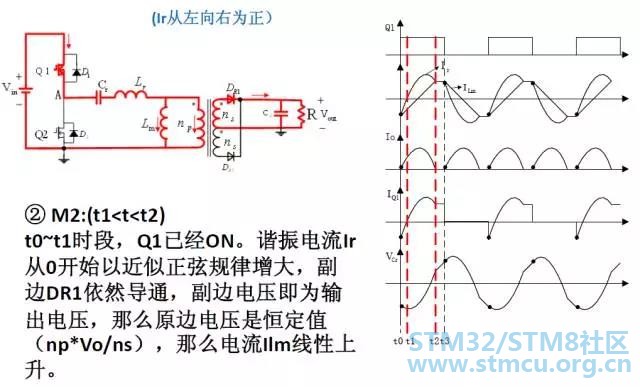

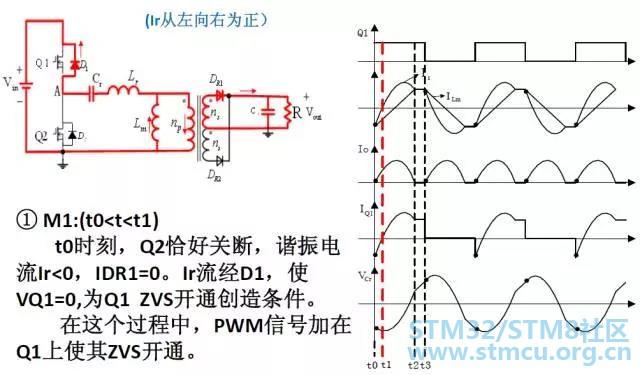

1.1.1 工作区域2(fr2<f<fr1) 模态1

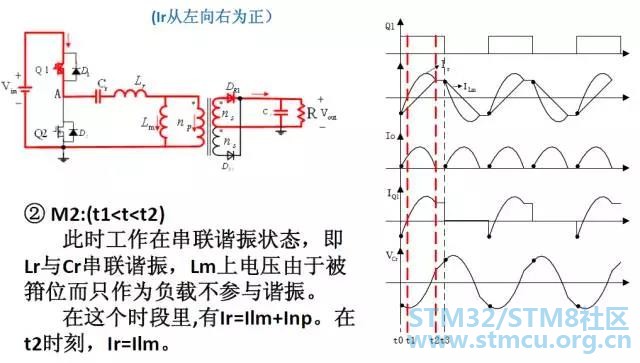

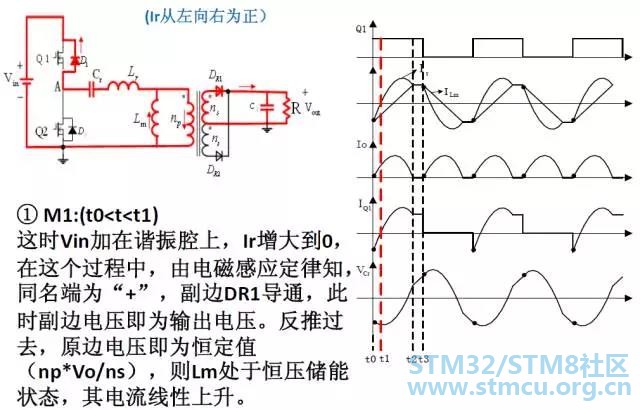

1.1.2 工作区域2(fr2<f<fr1) 模态2

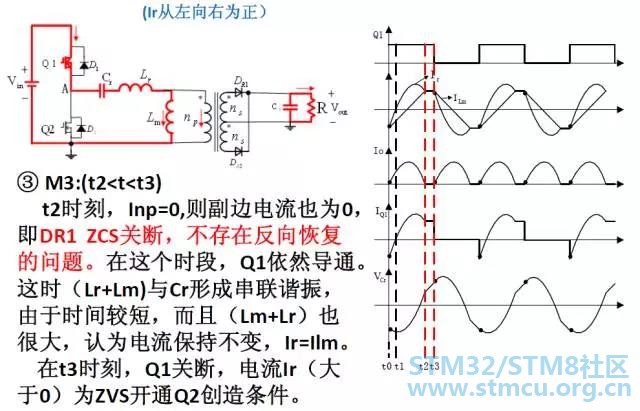

1.1.3 工作区域2(fr2<f<fr1) 模态3

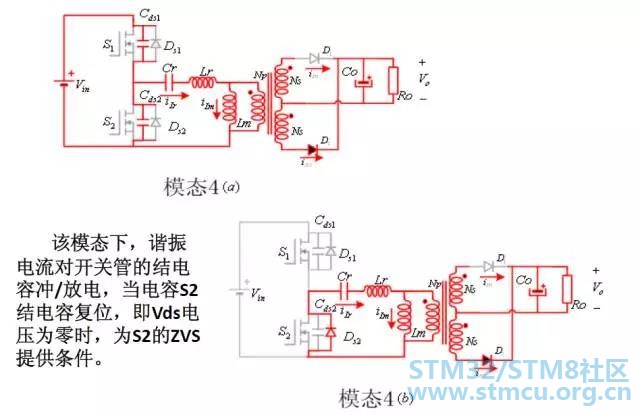

1.1.4 工作区域2(fr2<f<fr1) 模态4

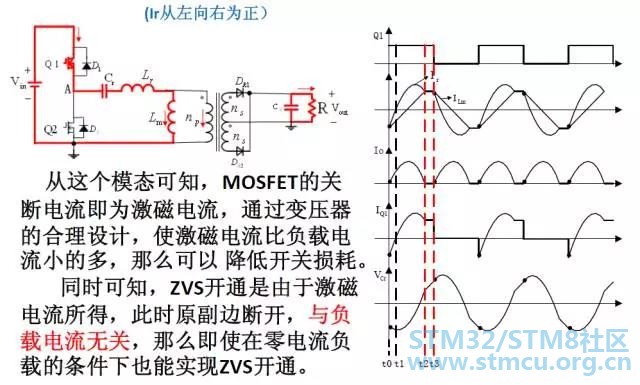

1.1.5 工作区域2(fr2<f<fr1) 模态5

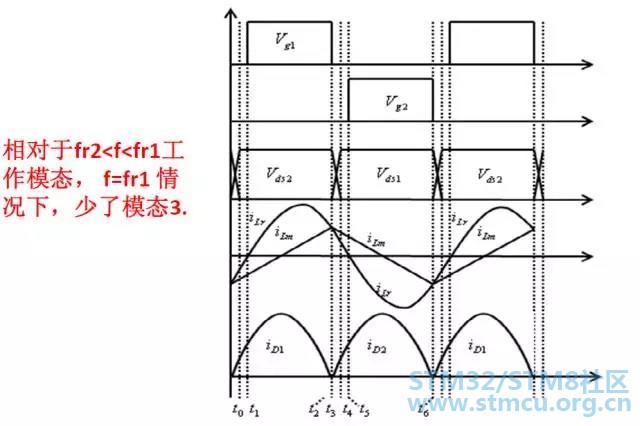

1.2 f=fr1 情况下的波形图

未完待续~请看下一期：深度剖析LLC原理，建议加收藏！（四）
