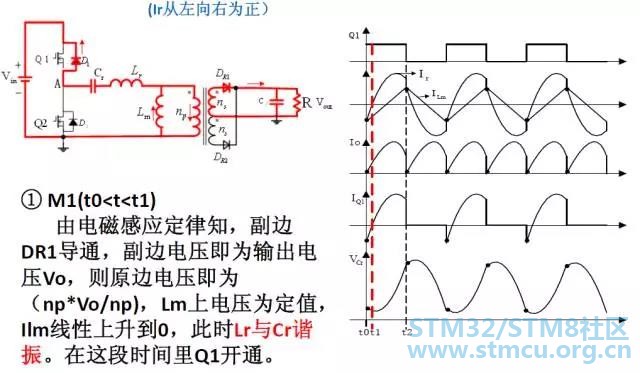

1.3 f>fr1情况下的模态分析

0 `. k. {" ?. J3 j9 t# H

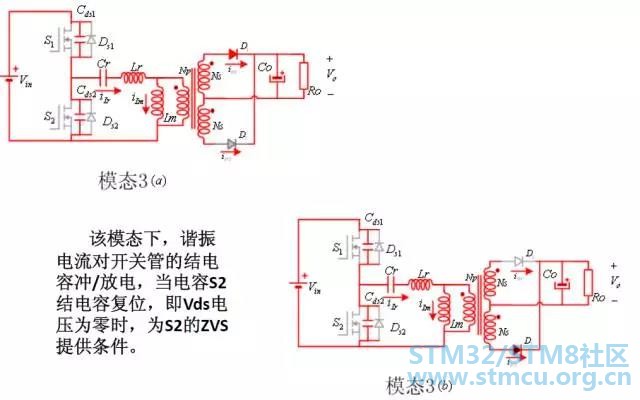

1.3.1工作区域1（f>fr1） 模态1

% m" ?% ~  |4 q3 ~  C& E  b

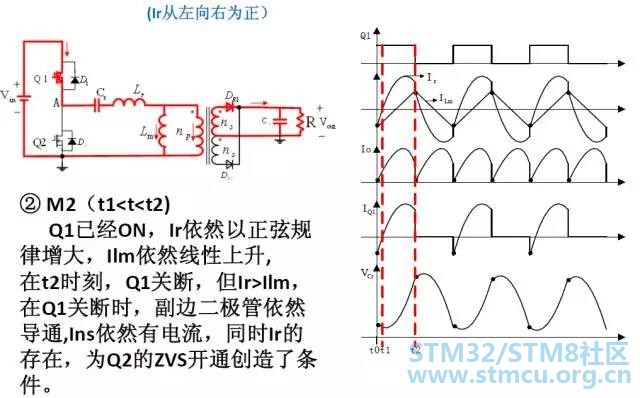

1.3.2工作区域1（f>fr1） 模态2

; ?; Q7 w' f$ ^3 a2 Q3 E& Z4 ~/ a

1.3.3工作区域1（f>fr1） 模态3

; C2 \5 @' C* e$ J. R' I

' c4 F/ R4 m2 o; |+ e4 O

1.3.4 工作区域1（f>fr1） 模态4

1 J6 p; z7 G$ z+ q1 e

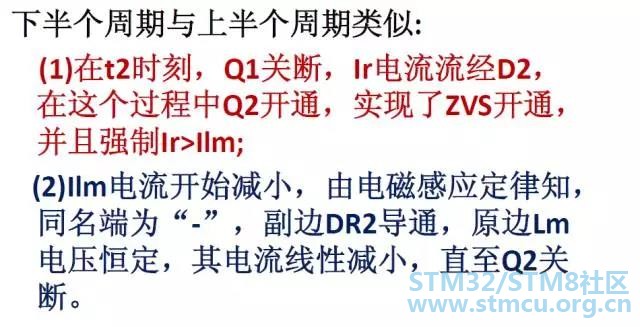

总结：开关频率fr2<f<fr1时，且谐振网络工作在感性区域时，LLC变换器原边开关管实现ZVS，且流过输出整流二极管的电流工作在断续模式，整流二极管实现ZCS，消除了因二极管反向恢复所产生的损耗；

# Z& _% w* p9 h. v" j

开关频率f=fr1时， LLC谐振变换器工作在完全谐振状态，原边开关管可以实现ZVS，整流二极管工作在临界电流模式，此时可以实现整流二极管的ZCS，消除了因二极管反向恢复所产生的损耗；

开关频率f>fr1时， LLC谐振变换器原边开关管在任何负载下都可以实现ZVS，但是变压器励磁电感由于始终被输出电压所钳位，因此，只有 Lr、Cr 发生串联谐振，而 Lm在整个开关过程中都不参与串联谐振，且此时输出整流二极管工作在电流连续模式，整流二极管不能实现ZCS，会产生反向恢复损耗。

" P, q0 Y* M+ d

完结。

学习~

那么问题是STM32是怎样实现的LLC谐振的？采集槽路信号吗？
