Altium designer 支持多通道设计，简化具有多个完全相同的子模块的电路的设计工作。下面我们将通过多路滤波器的设计，介绍多通道电路设计方法。

" O9 h: Q8 j' N' N: y

下图所示为一个六通道多路滤波器的设计电路原理图。


图 A

01
% b/ @& Y: [$ C1 s多路滤波器的原理图设计

由于六个通道的电路是完全一致的，所以可以采用多通道设计方法设计电路，具体设计步骤如下。

3 r/ _; [! g) V' A, a2 c# G

1. 启动 Altium Designer，创建名称为“多路滤波器 .PrjPCB”的项目。

( f. g* Y  C; M1 X  r: u- P2 _

2. 在“多路滤波器 .Prjpcb"的项目中新建一个空白原理图文档，把它另存为:单路 滤波器 .SchDoc。

8 V+ H3 E4 N- V/ L, c  d

3. 在新建的空白原理图中绘制如图 1-1 所示的单路滤波器 .SchDoc。

) Q0 \. ?% Y! G, I$ F; [

图 1-1

4. 保存原理图。

) c- L  b* Z( c& q% L% Y

5. 选择“Projects"工作面板，在项目中再次新建一个空白原理图文档。

' ^( y5 T( ]* H$ r; F# C

6. 在空白原理图文档窗口内，在主菜单中选择；

“Design”→"Create Sheet Symbol From Sheet or HDL"命令，打开如图 1-2 所示的“Choose Document to Place”对话框。
1 W3 k5 h6 k. X

图 1-2

7. 在“Choose Document to Place”对话框中选择“单路滤波器 .SchDoc"文件名，单击“OK"按钮，在原理图文档中添加如图 1-3 所示的方块图符号。

; ?6 X* ]7 K! {: b% S: \

图 1-3

8. 双击方块图符号名称“U 单路滤波器”，打开如图 1-4 所示的“Sheet Symbol Designator”对话框，将"Designator"编辑框内的内容修改为“Repeat(单路滤波器，1，6)”，单击回车键。

+ m& W& Z7 J! X7 V6 a1 s. E9 W& B$ D  V

图 1-4

6 I& o6 r4 F: g/ W9. 双击方块图符号中的端口“Vin"，打开’"Sheet Enty"对话框，在，"Name”编辑框内输入“Repeat (Vin)”，然后单击“OK"按钮。将端口的名称改为“Repeat(Vin)”。

+ W: G) w: ]! s* ^

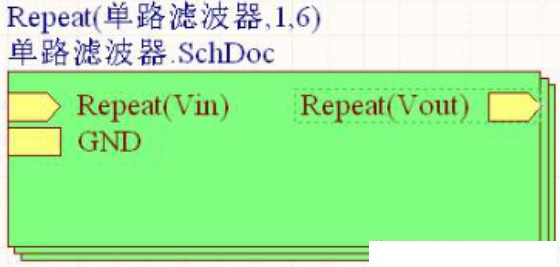

10. 双击方块图符号中的端口“Vout"，打开“Sheet Entry"对话框，在“Name"编辑框内输入“Repeat (Vout)”然后单击“OK"按钮。将端口的名称改“Repeat(Vout)”，修改完成后的子图符号如 1-5 所示。

5 Y! e, ]9 W+ P# a. `. l, x* Q

图 1-5

9 I5 Q( A% R9 \: h, o

通过将方块图符号名称修改为"Repeat(单路滤波器，1，6)”表示将如图 1-3 所示的单元电路复制了 6 个。将“Vin"端口名称改为“Repeat (Vin)”语句，则表示每个复制的电路中的“Vin”端口都被引出来，将“Vout”端口名称改为“Repeat(Vout)”语句，则表示每个复制的电路中的“Vout”端口都被引出来，而各通道的其他未加“Repeat”语句的电路同名端口都将被互相连接起来。

7 f4 Y9 P7 M! g2 i: y6 V: P

11. 在原理图中添加其他元件，绘制如图 1.6 所示的电路图。

. `9 D/ H/ N: d! \) o

图 1-6

单击通用工具栏中的保存工具，在弹出的"Save [Sheetl.schdoc] As”对话框的“文件名”编辑框内输入“多路滤波器”，单击“保存”按钮，即将电路图文件保存为“多路滤波器 .SchDoc"。

至此，采用多通道技术设计的六通道多路滤波器电路原理图任务完成。从图 1-6 与图 A 比较，图 1-6 完全可以取代图 A，图 1-6 的原理图清晰、明了、简单。可以看出在一个电路系统中，如果原理图比较复杂，对于具有多个重复的电路部分时，用多通道设计方法设计很简单。

: ]: a9 B: }! I1 @& j8 @

02
- Q9 `0 T+ W( l  U9 H/ ?5 O- o多路滤波器的 PCB 设计

1. 检查电路正确否，执行，“Project "→"Compile PCB Project 多通道设计 .PrjPcb”命令。如果有错，则在 messages 面板有提示，按提示改正错误后，重新编译，如果没有信息(messages)窗口弹出，表示没有错误。

2. 执行“Design" →"Update PCB Document 多路滤波器 .PcbDoc”命令。出现“Engineering ChangeOrder”对话框。

9 ~( E$ h. B5 G# K. t

按“Validate Changes”按钮验证一下有无不妥之处，如果没有错误，所有数据转移都顺利，则按 Execute Changes”按钮执行真正的操作，然后按“Close”按钮关闭此对话框，原理图的信息转移到“电机驱动电路 .PcbDoc"PCB 板上，如图 1-7 所示。

; m/ Z4 P) ~& v  m

图 1-7

从图 1-7 看出，元件的标号是乱的，所以重新标注 PCB 板上元件的标号。执行菜单“Tools"→" Re-Annotate”命令，弹出图 1-8 对话框，选择“4By Descending Y, ThenAscendingX"，按 OK 按钮。重新标注的 PCB 板如图 1-9 所示，注意元件的标号发生了改变，按重上到下的顺序排列。

# G* Y" y3 w) C7 x1 e5 f

图 1-8

图 1-9
