在开关电源或工业设备当中整流桥是一个非常重要的元件，它承担着把交流电转换成直流电的任务，他是将 4 个~6 个整流二极管集成起来封装在一起，这样有利于设计、安装、维修、散热等等作用。

" w8 Z3 C" w4 |6 j$ O

测量整流桥就需要将 4~6 个整流二极管分别逐个进行测量

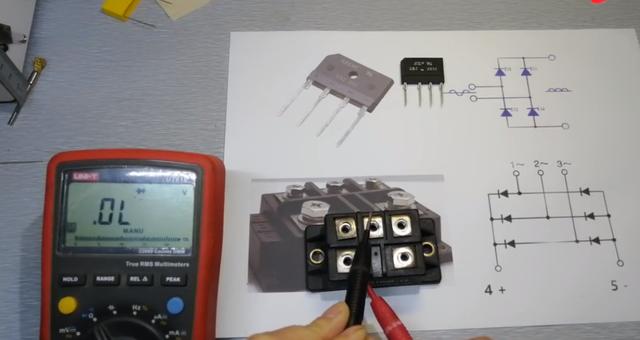

用数字万用表测量整流桥

从三相和单相整流桥所对应的电路图可以看到它的内部其实就是由两个二极管串联然后首位并联而成，这样的话我们依靠整流桥所对应的电路图来逐个测量就非常简单了，因为二极管有单向导电性，也就是正通反不通为正常，否则损坏。

5 {' F% _. Y3 l( r' [

3 f! j% E( c% j+ f- X

正向导电

正向导电

* |4 J% p5 F+ }# c  u" f

反向截止

4 p& h+ ]4 p! {1 D% C  j! A1 g

7 O* Q) X$ `1 Y+ _

反向截止

' K( V# f; N) u- J7 c

也就是测量单相整流桥需要分别测量内部 4 个独立二极管，每个二极管需要一正一反测量两次，4 个二极管需要测量 8 次；三相整流需要多测量两个整流二极管，就需要比四角的整流桥多测量 4 次。
