经典放电电路——余电快速泄放电路

[复制链接]
木木&点点 发布时间:2020-2-27 20:44
余电快速泄放电路,即放电电路,用在需要快速反复开关电源,且负载电路上有大容量电容的场景。
: ]' J! |3 x' `
断开电源开关后,如果负载电路有大电容,会引起负载电路上的电压下降缓慢。此时如果重新接上电源开关,负载电路在未完全掉电的情况下重新上电,可能会导致电路不能正常复位启动,进而电路工作异常,出现开机死机等情况。

9 k  M+ Z, `/ c
所以在生活中,通过开关电源的方式重启电子设备时,比如重启路由器,一般是断电后等几秒钟再接上电源。

" B. G6 _& X! r  ]8 X
有些设备比如电视机,断电后会看到他的 LED 指示灯要过几秒钟才会熄灭,就是余电没有快速泄放导致。
. J3 S/ n- l/ Q

+ k9 Q& e- Y* p: e1 }

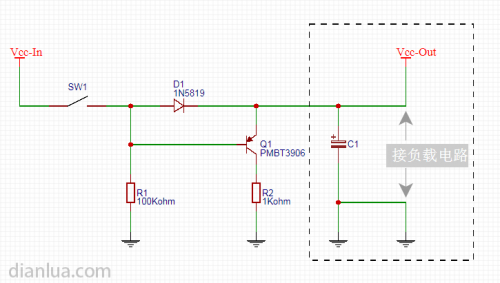

上图是一种余电快速泄放电路,C1 代表负载电路中的大电容。

8 Z( O: ~, ~$ ]2 \$ r6 C5 Y5 g2 ^电路说明

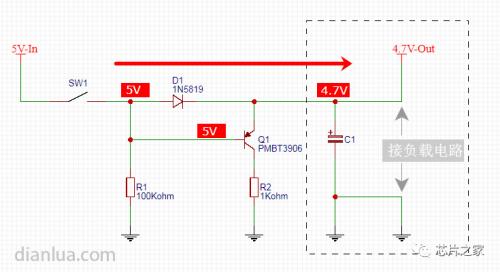

5 V/ S% P/ X6 ]. C4 |①开关 SW1 闭合后:
, u! {4 v' e& Q+ R& o* a' {  ^* N
1 w3 j0 W& A' P5 t# h" G* x. W( U
电压 5V-In 通过二极管 D1 成为电压 4.7V-Out。因为二极管 D1 用了 1N5819,这是一个肖特基二极管,其正向压降比较小,约为 0.3V。
& t* w$ X  f1 l4 H( r- j+ F; v
此时三极管 Q1 的 b 极电压为 5V,e 极电压为 4.7V,Q1 不导通。
0 \: L+ ^' x" D) ?+ z- E; X# J

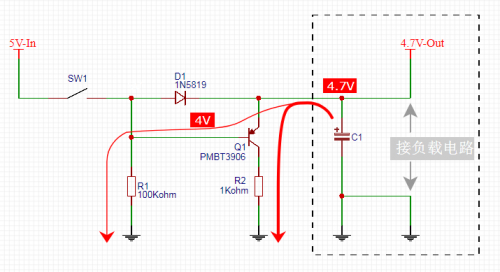

②开关 SW1 断开后:

- k) O1 F0 Y7 O, {+ I% w' U# o- U
" t2 C4 p. D. ]& ]4 |
三极管 Q1 的 e 极电压从 4.7V 开始下降,b 极电压从 4V 开始下降,Vbe = -0.7V,将 Q1 打开,大电容 C1 的电压 4.7V-Out 通过三极管 Q1、电阻 R2 快速泄放到地。
; X! u& n1 \3 s- i! \% K/ L
