PCB设计也总有阻抗不能连续的时候,怎么办?

[复制链接]
gaosmile 发布时间:2020-3-19 13:18
大家都知道阻抗要连续。但是,正如罗永浩所说“人生总有几次踩到大便的时候”,PCB设计也总有阻抗不能连续的时候。怎么办?4 |' \5 {5 D8 w, |/ b
. o+ R. \. }& r* V& ~2 N) ^# H

" M4 z3 o: Q: J9 T/ [* R' C3 x 微信图片_20200319131601.jpg 6 h) H0 i1 m& k  g4 @8 T' h

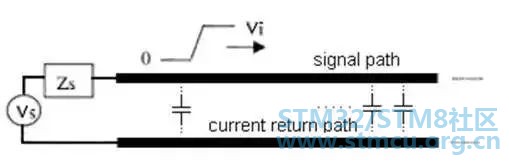

( B$ o& T' k% d; A8 i. o特性阻抗:又称“特征阻抗”,它不是直流电阻,属于长线传输中的概念。在高频范围内,信号传输过程中,信号沿到达的地方,信号线和参考平面(电源或地平面)间由于电场的建立,会产生一个瞬间电流。& `, z1 k3 u$ K( U
如果传输线是各向同性的,那么只要信号在传输,就始终存在一个电流I,而如果信号的输出电压为V,在信号传输过程中,传输线就会等效成一个电阻,大小为V/I,把这个等效的电阻称为传输线的特性阻抗Z。
5 f( G$ o! D! a信号在传输的过程中,如果传输路径上的特性阻抗发生变化,信号就会在阻抗不连续的结点产生反射。
! r) {' w% F" S, T影响特性阻抗的因素有:介电常数、介质厚度、线宽、铜箔厚度。
# |1 \* r8 a( J/ y2 d6 u
01
渐变线
6 d$ v3 \2 F; z; i) ]# s
一些RF器件封装较小,SMD焊盘宽度可能小至12mils,而RF信号线宽可能达50mils以上,要用渐变线,禁止线宽突变。渐变线如图所示,过渡部分的线不宜太长。
, c8 Z8 U; Q4 G& Q 微信图片_20200319131604.jpg ( f$ o3 K/ ~! v) M) a  x8 Z- f+ r
02
拐角
- c$ X; P" T# b

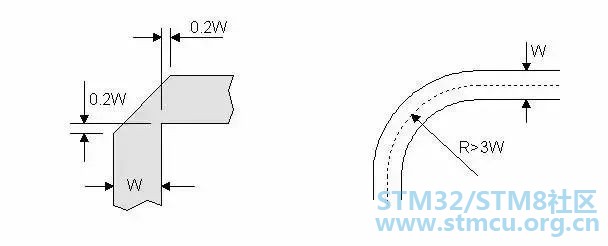

8 Z9 b" O3 O+ r5 pRF信号线如果走直角,拐角处的有效线宽会增大,阻抗不连续,引起信号反射。为了减小不连续性,要对拐角进行处理,有两种方法:切角和圆角。圆弧角的半径应足够大,一般来说,要保证:R>3W。如图右所示。
. O4 m/ W* z' ?* W' |, u1 y" d; ~1 v) c3 _# D1 {
微信图片_20200319131607.jpg 0 B' Q/ i0 b1 i. ?# V4 F7 J
03
大焊盘
! `6 t* x, W) ]

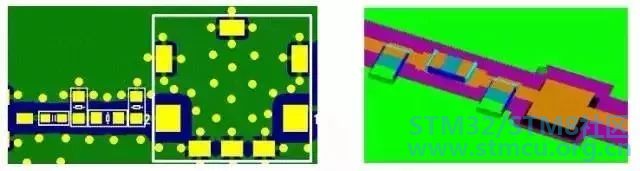

当50欧细微带线上有大焊盘时,大焊盘相当于分布电容,破坏了微带线的特性阻抗连续性。可以同时采取两种方法改善:首先将微带线介质变厚,其次将焊盘下方的地平面挖空,都能减小焊盘的分布电容。如下图。
5 e$ y2 P: R7 B9 v9 U& }
1 J. j. a+ g6 b' f1 R. Z 微信图片_20200319131610.jpg
/ j! J% I% W( N9 }3 h% P
6 H6 D3 M, E& J
04
过孔

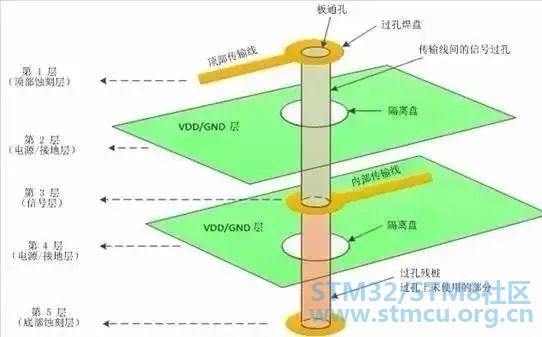

  C  S+ E4 k' Q# [/ U过孔是镀在电路板顶层与底层之间的通孔外的金属圆柱体。信号过孔连接不同层上的传输线。过孔残桩是过孔上未使用的部分。过孔焊盘是圆环状垫片,它们将过孔连接至顶部或内部传输线。隔离盘是每个电源或接地层内的环形空隙,以防止到电源和接地层的短路。
: U( M0 N, e+ I$ n! c
  H( I- Z7 y# K3 @; t 微信图片_20200319131614.jpg # ?# W% T+ Q! h+ b+ j/ F  k: K0 A
过孔的寄生参数5 v: E* l- v/ g+ P! F
; J: }( \: x; [- f
若经过严格的物理理论推导和近似分析,可以把过孔的等效电路模型为一个电感两端各串联一个接地电容,如图1所示。
' O+ [0 r4 c* }7 ~- M' Y- V, v% V5 i' m3 @: c
微信图片_20200319131617.jpg 8 C! U$ h3 ]& ~/ S/ W1 N( F6 M: p
过孔的等效电路模型
. b/ z8 t5 n# y/ s, y6 ^
从等效电路模型可知,过孔本身存在对地的寄生电容,假设过孔反焊盘直径为D2,过孔焊盘的直径为D1,PCB板的厚度为T,板基材介电常数为ε,则过孔的寄生电容大小近似于:
3 ^( E# q) s+ r* w2 i1 n过孔的寄生电容可以导致信号上升时间延长,传输速度减慢,从而恶化信号质量。同样,过孔同时也存在寄生电感,在高速数字PCB中,寄生电感带来的危害往往大于寄生电容。; X7 [- U- \$ q' z
它的寄生串联电感会削弱旁路电容的贡献,从而减弱整个电源系统的滤波效用。假设L为过孔的电感,h为过孔的长度,d为中心钻孔的直径。过孔近似的寄生电感大小近似于:
4 q3 o: }) t+ w' N/ e8 s过孔是引起RF 通道上阻抗不连续性的重要因素之一,如果信号频率大于1GHz,就要考虑过孔的影响。) Y& M' I5 I# x
减小过孔阻抗不连续性的常用方法有:采用无盘工艺、选择出线方式、优化反焊盘直径等。优化反焊盘直径是一种最常用的减小阻抗不连续性的方法。由于过孔特性与孔径、焊盘、反焊盘、层叠结构、出线方式等结构尺寸相关,建议每次设计时都要根据具体情况用HFSS和Optimetrics进行优化仿真。
! i7 P/ b; S3 W9 @  ]+ c当采用参数化模型时,建模过程很简单。在审查时,需要PCB设计人员提供相应的仿真文档。1 b/ t9 f/ W. ?/ ^" s  H( i
过孔的直径、焊盘直径、深度、反焊盘,都会带来变化,造成阻抗不连续性,反射和插入损耗的严重程度。
5 q" a% z$ j2 P4 u- _7 X
05
通孔同轴连接器

* r  L- w8 s0 s) K+ k与过孔结构类似,通孔同轴连接器也存在阻抗不连续性,所以解决方法与过孔相同。减小通孔同轴连接器阻抗不连续性的常用方法同样是:采用无盘工艺、合适的出线方式、优化反焊盘直径。( [1 u- M" i1 J6 b+ M0 n* ]3 D
