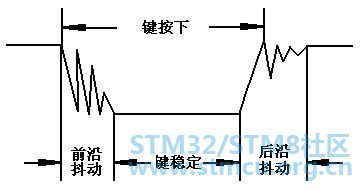

按键去抖：由上图可以看出理想波形与实际波形之间是有区别的，实际波形在按下和释放的瞬间都有抖动的现象，抖动时间的长短和按键的机械特性有关，一般为5~10ms。通常我们手动按键然后释放，这个动作中稳定闭合的时间超过了20ms。因此单片机在检测键盘是否按下时都要加上去抖动操作，有专用的去抖动电路，也有专门的去抖动芯片，但通常我们采用软件延时的方法就可以解决抖动问题。
1、单片机中按键消抖程序
1 v3 W' m8 Y; s, s. S/ H# @1.1  单片机中，比如STM32中，一般的方法（最简单的方法）
软件消抖程序：

1.
   - E( i% H/ s+ n7 z8 y
2. if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_14)==1)
   6 K  D0 D( ~: s$ z5 U
3.            {

4.                   delay_ms(20);//延时20ms再去检测按键值

5.           if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_14)==0) // 相当于下降沿
   + R* y3 m4 t' f2 L1 B- F1 S
6. {
   # ~7 h7 S/ `, I/ C. Q
7. KEY1 = 1;  //表示KEY1被按下

8. }
   , ~/ |. _( Q9 [; K; o
9. }

复制代码

1.2 比较全面的按键消抖程序及按键状态检测程序
0 }( y7 x- s8 l7 Z; e  F第一步：初始化全局时间戳的定时器，一般采用SysTick定时器来产生，每ms一次tick即可。
( B5 g* W! y9 ], k; s+ r: c第二步：初始化按键对应的IO，复用为边沿触发的外部中断。
第三步：在外部中断函数中添加按键事件处理函数。
代码部分：

1.

2. typedef struct _Key_t

3. {

4.   u32 last_time;
   9 ]$ W3 `! C, N, }6 ?+ h% P
5.   enum
   ; k* ?, B- ^; x* Y& ]: ]2 }
6.   {
     J6 O2 L, b, G# {- y7 ]
7.     May_Press,

8.     Release,

9.   }private_state;

10.   enum
    * b/ u: n( v$ h- x
11.   {
    . C; h2 q& M+ ]% c
12.     No_Press,
    ' j" F# ~6 P9 K. e
13.     Short_Press,
    8 O& {- d- J# b$ J- L
14.     Long_Press,
    " t) J% p  l/ z% ^/ V- l8 q* m; ~
15.   }state;
    $ O4 [! B. o# m" Q7 V" b+ b+ A4 F
16. }Key_t;

17.

18. #define Is_ShortPress_Threshold  1500

复制代码

简单定义一个按键状态的结构体，用于管理每个按键的状态。顺便再定义一个长短按的识别阈值，用于区分按键的长短按。

1.

2. if(key_state.private_state==Release)

3. {
   ; ~7 o  V. q3 ]7 a; @' R, `
4.   if(KEY==0)

5.   {

6.     key_state.private_state=May_Press;

7.     key_state.last_time=course_ms();
   - N( @$ r3 t$ |
8.   }
   & R2 U4 }2 K; T6 f0 A
9. }
   4 V( b. [* k# o6 L( B* _0 k
10. else if(key_state.private_state==May_Press)
    3 `$ t! y6 V5 o* q$ D2 ?
11. {

12.   if(KEY==1)

13.   {

14.     if((course_ms()-key_state.last_time>10)&&(course_ms()-key_state.last_time
    # G. H; q; u4 w9 j
15.     {
    + U( Z6 }, w3 V8 {+ p
16.       key_state.state=Short_Press;

17.       key_state.private_state=Release;

18.     }

19.     else if(course_ms()-key_state.last_time>Is_ShortPress_Threshold)

20.     {
    1 ?, ?- N1 y  W( N9 p6 n* X. |  ?/ `
21.       key_state.state=Long_Press;
    , C7 \' f0 o- Q( A4 Q' @" O+ G2 F
22.       key_state.private_state=Release;
    9 E- M- E& d5 M- U* m8 F& t
23.     }
    ! J/ y0 x+ F$ D, A4 [" S
24.     else

25.       key_state.private_state=Release;

26.   }
    5 }: R" b: B( O3 I3 @" K
27. }

复制代码

以上为需要添加到中断处理函数的按键事件处理函数，算法的核心是一个状态机。在本例中，按键被默认上拉，按下接地。course_ms()为获取全局时间戳的函数。
' T" h9 v7 _( G( T0 @' R7 T1 D8 E
0 e# J" d- o. r( a* n思路解释如下：按键状态结构体有一个用于识别的状态位，默认处于Release，也就是释放的状态。一旦按键被按下，中断触发，此时检查是否是Relase状态，如果是就检查按键是否被拉低，如果是，此时进入May_Press状态，也就是可能是按下的，并且记录此时的时间戳，这一步是消抖的关键。当按键被释放，由于是边沿触发，会再次进行处理，此时检查和上一次触发之间的时间戳之差，如果小于10ms我们就认为是抖动，此时不会对按键输出状态进行修改，而是直接将按键状态置回Relase状态，反之检查差值和长短按阈值之间的关系，将state置位为对应的状态。消抖的核心在于记录时间戳，而这只是一个简单的赋值操作，并不耗费时间。
9 q' u8 h1 b5 w1 [! m效率上来说，延时消抖花费时间在无意义延时上，而相对较好的定时轮询还是不可避免的在轮询，而现在这种方式完全是中断性质的。唯一多出的开销（全局时间戳）并不是只可以用于按键消抖，另外在HAL库中存在直接获取tick的函数，这样实现就更方便了。经实际测试，消抖效果可以达到其他两种消抖算法的水平。
# P, {# J2 p0 {/ Y; ]2、FPGA按键消抖程序
首先，做两个假定，以方便后面的描述：

• 假定按键的默认状态为0，被按下后为1
• 假定按键抖动时长小于20ms，也即使用20ms的消抖时间


9 ~+ U: t: T$ N- x# U核心：方案

• 最容易想到的方案
  ! t- V/ w/ E' m# @- X6 e

' Q& ?6 [; U( w$ a在按键电平稳定的情况下，当第一次检测到键位电平变化，开始20ms计时，计时时间到后将按键电平更新为当前电平。

9 Z- q, n9 L  k6 Q- N

• 或许这才是最容易想的方案


在20ms计时的过程中，有任何的电平变化都立即复位计时
& J. c3 L  E, f: f9 U0 W& Q8 x+ H: M

• 消除按键反应延时抖方案
  ( p( }& c- |0 |* p+ k' T7 j' X

在有电平变化时立即改变按键输出电平，并开始20ms计时，忽略这其中抖动测试平台设计（修改代码以仿真的1us代替实际1ms）
( e( Q$ W$ Y  l

• 无抖动 上升沿抖动5毫秒
• 下降沿抖动15毫秒
• 上升和下降沿均抖动19毫秒


　　附加测试（可以不通过）

• 抖动25毫秒


代码
8 A8 f  q& H2 C0 y2 m% H方案1
, r0 B- y. c& U2 ?) ^

1.

2. module debounce(    input wire clk, nrst,    input wire key_in,    output reg key_out
   # B) g' {; _& ^1 h9 f
3. );    // 20ms parameter//    localparam TIME_20MS = 1_000_000;
   ! Y: H9 |: ^: d# M. i
4.     localparam TIME_20MS = 1_000;       // just for test    // variable
   6 L3 X- _6 k& p6 H
5.     reg [20:0] cnt;    reg key_cnt;

6.     // debounce time passed, refresh key state

7.     always @(posedge clk or negedge nrst) begin
   7 d% }0 b. y# c5 z+ h$ N$ U
8.         if(nrst == 0)
   - B' ^% L* Y6 D/ j) c) H- f! @
9.             key_out <= 0;        else if(cnt == TIME_20MS - 1)
   7 z+ g7 a2 e: t- n& {7 K' O) b+ v
10.             key_out <= key_in;    end
    : Q/ t- l9 j- I) Q4 Z
11.
    8 W- w% H. z' \% I- q
12.     // while in debounce state, count, otherwise 0
    % Y, B$ p, W7 G  k9 S( H! F
13.     always @(posedge clk or negedge nrst) begin

14.         if(nrst == 0)
    $ b3 f5 T+ W0 d& P) J7 b
15.             cnt <= 0;        else if(key_cnt)

16.             cnt <= cnt + 1'b1;
    4 [. o7 k) m- I  M
17.         else
    - T4 x* G) @7 Q& P
18.             cnt <= 0;
    1 J2 g" K* o8 L) U0 V
19.     end

20.
      A# ~, j# E( e+ @
21.      //
    2 v* C4 {& c" W. x
22.      always @(posedge clk or negedge nrst) begin
    1 G0 O. g/ z* ?* n- f" ^* P( [3 j
23.             if(nrst == 0)

24.                 key_cnt <= 0;            else if(key_cnt == 0 && key_in != key_out)

25.                 key_cnt <= 1;            else if(cnt == TIME_20MS - 1)
    6 r' ]% M8 i1 ~, r: o& Z: p
26.                 key_cnt <= 0;     endendmodule

复制代码

方案2
! H3 B9 r# Q$ t( W1 Q

1.

2. module debounce(    input wire clk, nrst,    input wire key_in,    output reg key_out

3.     );//    localparam TIME_20MS = 1_000_000;
   + a: v( K% z5 T* F4 {% t4 x
4.     localparam TIME_20MS = 1_000;    reg key_cnt;    reg [20:0] cnt;    always @(posedge clk or negedge nrst) begin

5.         if(nrst == 0)

6.             key_cnt <= 0;        else if(cnt == TIME_20MS - 1)
   8 b& N3 ]6 l" [
7.             key_cnt <= 0;        else if(key_cnt == 0 && key_out != key_in)

8.             key_cnt <= 1;    end
   % o8 G5 [3 ?- F8 E: R2 ^* i: [0 [
9.

10.     always @(posedge clk or negedge nrst) begin

11.         if(nrst == 0)
    % i: l$ R% J" k$ l* r- `+ I- }/ ?3 v
12.             cnt <= 0;        else if(key_cnt) begin

13.             if(key_out == key_in)
    ! m9 [% D, i" V1 O0 U9 Q: A
14.                 cnt <= 0;            else
    7 K/ Z' B1 B8 E1 M4 l
15.                 cnt <= cnt + 1'b1;
    ! G7 j1 E9 i3 ^! i0 G/ O
16.         end
    % ~" K; H4 Y, _: f5 ?
17.         else

18.             cnt <= 0;    end
    ( ?6 I! X' Q6 @) k( O
19.
    . k  @/ B9 h* x3 S0 a" o% V# P5 u
20.      always @(posedge clk or negedge nrst) begin

21.             if(nrst == 0)
    $ R. ]6 L3 x! q0 k7 [8 ?# E
22.                 key_out <= 0;            else if(cnt == TIME_20MS - 1)

23.                 key_out <= key_in;     endendmodule

复制代码

. c0 C' k1 f) L( I方案3

1.

2. module debounce(    input wire clk, nrst,    input wire key_in,    output reg key_out
   6 F6 o, V/ T' c4 N9 j) V  g
3.     );//    localparam TIME_20MS = 1_000_000;
   0 f0 m; E. U6 _) {0 _7 r/ m
4.     localparam TIME_20MS = 1_000;       // just for test
   + h6 B; y* S+ K  h; M9 \& Z
5.
   7 V' r: W* C* N9 Q/ e9 N
6.     reg key_cnt;    reg [20:0] cnt;    always @(posedge clk or negedge nrst) begin
   ( P+ V- E/ [7 h3 Y% }; |5 S% Q
7.         if(nrst == 0)

8.             key_cnt <= 0;        else if(key_cnt == 0 && key_out != key_in)

9.             key_cnt <= 1;        else if(cnt == TIME_20MS - 1)
   : X, Q# Y! I, `& i
10.             key_cnt <= 0;    end
    7 s! y5 q1 k1 U
11.
    $ X! [: G1 }3 K. e) G! ?9 L
12.     always @(posedge clk or negedge nrst) begin

13.         if(nrst == 0)
    $ @6 z1 R. S% @7 {
14.             cnt <= 0;        else if(key_cnt)
    8 w5 @7 h' D9 Q9 `9 ?# U# N2 w
15.             cnt <= cnt + 1'b1;

16.         else
    3 x- y6 R( @2 g  L
17.             cnt <= 0;    end

18.
    & s) X* D: C5 |2 R3 T: k
19.     always @(posedge clk or negedge nrst) begin
    * W1 F3 J0 @0 D; V0 u* d. m
20.         if(nrst == 0)
    : b% g4 \  w# N+ ^
21.             key_out <= 0;        else if(key_cnt == 0 && key_out != key_in)

22.             key_out <= key_in;    endendmodule

复制代码

测试代码

1.
   ! _  i! F2 w/ X  h% d4 n" h
2. // 按键消抖测试电路// 时间单位`timescale 1ns/10ps// modulemodule  debounce_tb;    // time period parameter
   + I8 _/ n7 m6 I5 I! m
3.     localparam T = 20;    // variable
   1 l: q' i) u( m. v
4.     reg clk, nrst;    reg key_in;    wire key_out;    // instantiate    debounce uut(
   + A4 U) h% U1 b) }' M
5.         .clk    (clk    ),

6.         .nrst   (nrst   ),

7.         .key_in (key_in ),

8.         .key_out(key_out)
   # L8 ]; H- j- w6 t( k$ Y
9.     );    // clock
   . p  `" y% `) H
10.     initial begin

11.         clk = 1;        forever #(T/2) clk = ~clk;    end
    2 v, R  T' J' G* Q; L
12.
    + {0 r9 c- a% ~( w. C
13.     // reset
    $ g* x$ r! C& ?
14.     initial begin
    3 j  L5 W* A2 K% ~. D. y
15.         nrst = 1;

16.         @(negedge clk) nrst = 0;
    . p; G) r) \1 W; m
17.         @(negedge clk) nrst = 1;    end

18.
    - x5 @5 L- Y* B* t* d
19.     // key_in
    8 c. i. s2 Z& J' \' y8 w& E$ j
20.     initial begin

21.         // initial value

22.         key_in = 0;
    : i/ [  b5 {9 |9 M! F
23.         // wait reset

24.         repeat(3) @(negedge clk);
    0 p( ]0 n5 _7 M/ p
25.         // no bounce        // key down

26.         key_in = 1;        // last 60ms

27.         repeat(3000) @(negedge clk);        // key up
    7 c* U: d8 \  h3 c) P! j. K1 s
28.         key_in = 0;        // wait 50ms
    - ^/ [7 R+ c- ^' j
29.         repeat(2500) @(negedge clk);        // down 5ms, up 15ms        // key down, bounce 5ms
    4 t- ^3 d& S) V* [( p; L& G7 F1 x/ H
30.         repeat(251) @(negedge clk) key_in = ~key_in;        // last 60ms
    : e2 t0 ~" Y9 W
31.         repeat(3000) @(negedge clk);        // key up, bounce 15ms
    - o- [5 k0 }6 g" t( R, M2 ~& M5 ]% [
32.         repeat(751) @(negedge clk) key_in = ~key_in;        // wait 50ms
    # d, Y( A! ^7 M6 @" |
33.         repeat(2500) @(negedge clk);        // down 19ms, up 19ms        // key down, bounce 19ms
    0 X# [! a& d* y5 [
34.         repeat(951) @(negedge clk) key_in = ~key_in;        // last 60ms

35.         repeat(3000) @(negedge clk);        // key up, bounce 19ms
    4 S9 i% i$ T( R* H' E, a, P
36.         repeat(951) @(negedge clk) key_in = ~key_in;        // wait 50ms

37.         repeat(2500) @(negedge clk);
    0 P+ d+ G/ H- [) i- Q8 K- C
38.         // additional, this situation shoud not ever happen        // down 25ms, up 25ms        // key down, bounce 25ms
    ! I3 D4 ~& @& W# o4 }1 `
39.         repeat(1251) @(negedge clk) key_in = ~key_in;        // last 60ms
    ( t- F; k% t6 S# P+ \
40.         repeat(3000) @(negedge clk);        // key up, bounce 25ms

41.         repeat(1251) @(negedge clk) key_in = ~key_in;        // wait 50ms
    * l, [7 y  W  C
42.         repeat(2500) @(negedge clk);        // stop        $stop;    endendmodule

复制代码

& T# \- B! C1 p. U' K4 K放在最后的，并不一定是最不重要的

" y" i/ [! e1 M. R/ N对于上面的三种方案，我比较喜欢第三种方案，它更贴合实际的按键状态，以上的代码我都做过modelsim仿真，但还没有在实际的项目中验证。在整理准备这个博客的时候，我又想到了一个感觉是更巧妙的方案，具体是这样的：在第三个方案的基础上，因为按键输入有变化的第一时刻，输出就已经改变了，在这种情况下，我可以把计时的时长改为一个很小的值，该值只要比抖动中的最长高低电平变化时间长即可。但想想也没这个必要，且这个抖动的高低电平变化时长我也很难去给它界定一个值。
