游名:NUCLEO-F103+TMC5160-SHILED连接TMCL-IDE三轴步进系统快速开...
[复制链接]
mmuuss586
发布时间:2020-3-24 13:27
阅读主题, 点击返回1楼
赞
0
收藏
3
评论
123
分享
发布时间:2020-3-24 13:27
请先
登录
后回答问题
123个回答
mmuuss586
回答时间:2020-3-24 14:34:02
a0a.1 32b0c

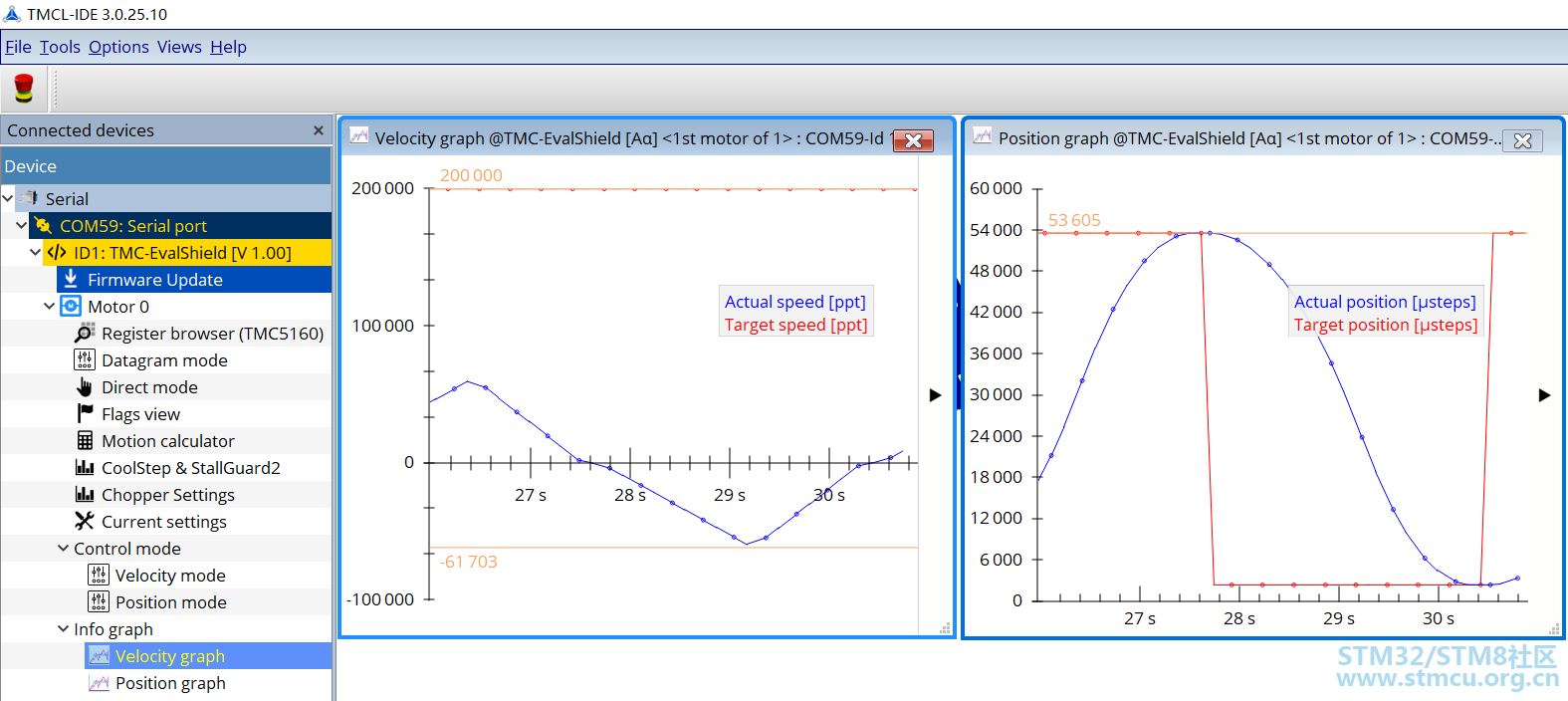

5.示波器功能:在左侧的Info graph中打开示波器功能,可以实时显示电机的速度或者位置,而且可以将数值导出:
/ m# k' i% K' {5 S/ A, D9 d
; ~# D* o9 {: c h7 g* i
$ Z- x/ t2 V& Y0 u) {1 B7 `
% r! [4 r! p# _$ ]" k$ z" R
赞
评论
回复
支持
反对
mmuuss586
回答时间:2020-3-24 14:36:40
a0a.1 32b0c
6. Stallguard无传感器负载检测功能,由于Stallguard是利用电机运行起来之后的反电势推算外部负载,因此Stallguard不适应电机的速度太低或者太高情况。Stallguard的配置步骤以及方法如下:
6-1:设置目标速度打开和使电机工作在目标的速度模式
; i" r b" J" S0 o2 p/ r
! S+ ]" E; D+ F5 d- f
赞
评论
回复
支持
反对
mmuuss586
回答时间:2020-3-24 14:38:28
a0a.1 32b0c
上图为Stallguard threshold=2,此时只要外部施加少许力电机就会停止(如果不是,你可以降低下右边的最大电流试试,在越小的电流下越明显)
1 Q5 F, L) K. G" M) x
Stallguard功能可以实现不需要力传感器情况下的力控制,比如压力控制,无传感器回零等。
. Q) Z; w4 T1 `! f
赞
评论
回复
支持
反对
mmuuss586
回答时间:2020-3-24 14:40:11
a0a.1 32b0c
7.Coolstep 相比传统的步进电机是恒流驱动,为了不使电机丢步,只能把驱动电流设置得很高,这样会带来功耗比较大,电机容易发热,容易产生剩磁震动等问题。Coolstep是基于电机的反电动势动态控制输出电流,负载大的时候电流自动增加,负载小的时候电流自动下降,相比传统的横流驱动Coolstep可以节省80%的能量。
Coolstep是在调节好Stallguard的基础上来配置的,需要首先配置Stallguard threshold
7-1通过下图的1-2-3设置加速度,速度和灵敏度参数Stallguard threshold
( C% O( X O: i: \( y- g' p0 c; N+ t- |
3 i% W! Y/ j6 n; M: T" f; x
赞
评论
回复
支持
反对
mmuuss586
回答时间:2020-3-24 14:44:33
a0a.1 32b0c
8.Stealthchop 是电压的斩波模式,可实现低速静音,平稳运行。
配置步骤如下:
* g% q4 l. k9 Q7 {
/ P5 w. A5 u- ~7 e
赞
评论
回复
支持
反对
mmuuss586
回答时间:2020-3-24 14:47:31
a0a.1 32b0c
9.Stealthchop和Spreadcycle一起用:低速用Stealthchop模式,高速用Spreadcycle模式
在上面8 Stealthchop步骤成功执行完之后,将电机停止即在上面的基础上继续操作:
0 A" ]1 e0 V `7 g' h
赞
评论
回复
支持
反对
mmuuss586
回答时间:2020-3-24 14:50:44
a0a.1 32b0c
仔细观察,会发现电机在速度为50000ppt之前都是安静平滑的(Stealthchop),大于50000ppt后就跳变到有声音的(Spreadcycle);当按暂停时反应也是一样的,降到50000ppt之后就变成安静平滑了。
赞
评论
回复
支持
反对
mmuuss586
回答时间:2020-3-24 14:52:09
a0a.1 32b0c
10.
如何将开发板的配置快速移植到自己的MCU里?
' F7 i, m# d" V+ s9 @
' M, u2 `9 [6 K8 W0 R0 i8 @1 t
1 n2 y; G/ R* Q. z. Z
赞
评论
回复
支持
反对
mmuuss586
回答时间:2020-3-24 14:54:08
a0a.1 32b0c
将下面4的代码复制到自己的MCU里面
) l6 s x( Y2 G5 N
/ k: C! ^7 @: Z. L4 L$ u. d) M
赞
评论
回复
支持
反对
mmuuss586
回答时间:2020-3-24 14:55:00
a0a.1 32b0c
五、开源补充说明
* j7 g1 R/ Q6 C: Q0 o, B
如果确实需要原理图和PCB的用户,请联系我们的客服或管理员私下索取谢谢!
; H2 N, B7 R3 L0 ?1 p0 O" }# D0 N( C8 V: h
' B1 l5 S+ A0 ]$ H3 u N
如对文档有疑问或有技术问题需要交流,可联系Trinamic原厂或我们
" C4 Z# f4 @* \3 V
赞
评论
回复
支持
反对
mmuuss586
回答时间:2020-3-24 14:55:19
a1024a.1 32b0c
:):)
赞
评论
回复
支持
反对
mmuuss586
回答时间:2020-3-24 15:00:29
a0a.1 32b0c
likang1202 发表于 2020-3-24 13:44
& H6 @; c! K8 f p( t
顶一下
" ?6 q6 \$ K3 C1 s6 k
感谢支持,终于发完了
赞
评论
回复
支持
反对
mmuuss586
回答时间:2020-3-27 10:47:24
a1024a.1 32b0c
:):)
赞
评论
回复
支持
反对
mmuuss586
回答时间:2020-3-28 15:56:01
a1024a.1 32b0c
赞
评论
回复
支持
反对
mmuuss586
回答时间:2020-3-29 13:37:06
a1024a.1 32b0c
赞
评论
回复
支持
反对
1
2
3
4
5
6
7
8
9
/ 9 页
下一页
