FLASH，指Flash Memory，是一种非易失性存储器（闪存），掉电能正常保存数据。

今天是第5篇分享，《STM32学习笔记》之片内FLASH读写失败问题分析。

% B4 R/ y" U& N/ M

STM32的存储器通常包含内部SRAM、内部FLASH，部分系列还包含EEPROM。其中FLASH通常用于存储代码或数据，可被读写访问。

- ~+ }  Y+ _# }% H- H% D; m

STM32 FLASH 基础内容

STM32的FLASH组织结构，可能因不同系列、型号略有不同。比如大家熟悉的STM32F1中小容量一页大小只有1K，而F1大容量一页有2K。

还比如有些系列以扇区为最小单元，有的扇区最小16K，有的128K不等。

本文主要结合F4系列来描述关于FLASH的相关内容。

' U4 h8 U% O( a9 l: y- j

1.Flash 结构

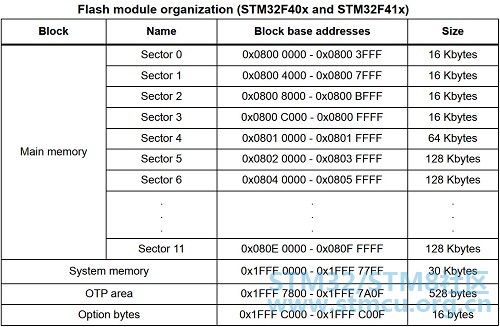

通常Flash包含几大块，这里以F40x为例：

· 主存储器：用来存放用户代码或数据。

· 系统存储器：用来存放出厂程序，一般是启动程序代码。

· OTP 区域：一小段一次性可编程区域，供用户存放特定的数据。

· 选项字节：存放与芯片资源或属性相关的配置信息。

# g' {  s% Y0 r3 m9 ?0 {: J' w

2.Flash 常规操作

1 k& k( K' @! h, ?. V! s6 ~

Flash 读、写（编程）、擦除：

· 128 位宽数据读取

· 字节、半字、字和双字数据写入

· 扇区擦除与全部擦除

（提示：不同系列可能存在差异，比如还有字节读取，页擦除等）

Flash 读、写保护：通过配置选项字节实现。

0 @& J; W5 Z2 e1 |  J4 J

3.Flash 容量

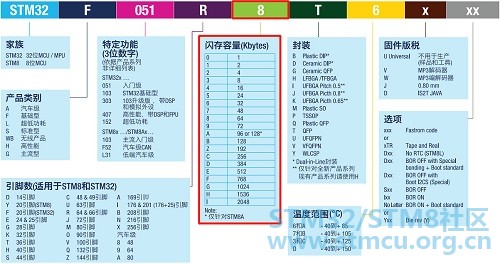

STM32的Flash容量出厂已经决定，可根据型号得知容量大小。

) Q  T: Q! ?  e' J

4.存储器端格式

3 i- |* f* [' Y5 Y& \! {

目前STM32存储器组织结构默认为小端格式：数据的低字节保存在内存的低地址。

更多内容请查阅芯片对应的参考手册。

FLASH 选项字节

* e, w) B9 q. W: Q; ?/ [

STM32内部Flash具有读写保护功能，想要对Flash进行读写操作，首先要去除读写保护，读写保护通过配置选项字节完成。

配置选项字节，常见两种方式：1.软件编码；2.编程工具；

" o0 Y  e4 X, u! }# {* l

1.软件编码

- z0 k! T' c7 _2 C

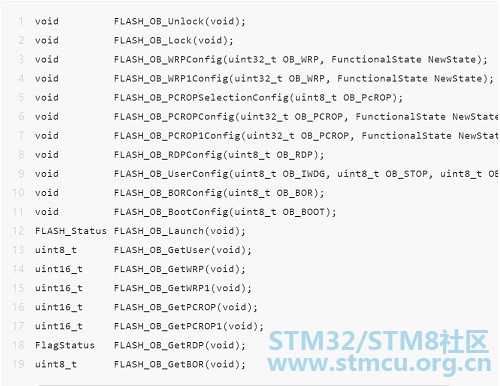

比如STM32F4系列标准外设库库提供函数：

9 E+ G" ]7 C6 h3 X% r% _

4 P+ K. _* h0 t8 F6 @

软件编码通过调用这些函数接口就可以配置选项字节。

- N5 [* T3 A( _% F; e: o0 I

2.编程工具

+ z, I: N$ a. P" m

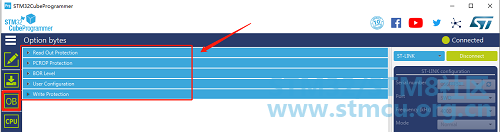

比如STM32CubeProg编程工具：

配置STM32选项字节，还可通过ST-LINKUtility、STVP等类似工具进行配置。

! l& U! N. q. P% T

提示：不同型号的STM32选项字节可能略有差异。

& \/ d- u% C) C0 `  a

FLASH 读写擦除操作

  Q  |7 ^3 k- H$ L

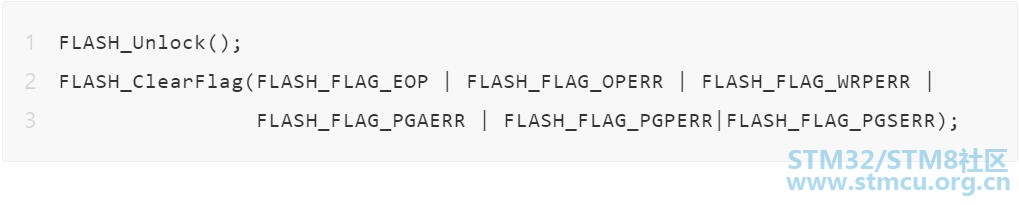

STM32内部Flash和其他外部Flash类似，支持读、写、擦除等常规操作。对内部Flash操作之前通常需要解锁、去保护等操作。

比如：

+ a9 c5 x. m9 o& U0 z

: ~. `/ S3 R2 {8 D" ^1 u4 O

1.读数据

# ^. Q0 ~  R. u/ {. Z2 t

读取内部Flash数据通常有两种方式：

· 通过程序（编码）读取

· 通过外部（编程）工具读取

程序（编码）读取：

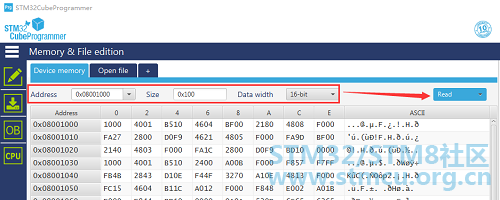

外部编程工具读取：

读取前提：没有读保护，设置好读取地址，长度、数据宽度等。

! R, H( }1 F9 v4 g  Q

2.写数据

往STM32内部Flash写数据和读数据类似，但写数据地址不能有数据，也就是写之前要擦除数据。

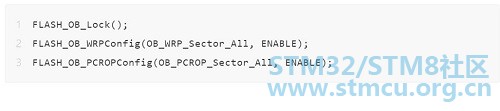

所以，相对读数据，通常写之前需要一些额外操作，比如：

8 J" a# d' t. R3 y) w  ^) Q" s

通过工具写数据，就是我们量产时说的下载数据，正式一点说法叫编程。

( v- v+ b6 l3 m

3.擦除数据

9 n, X/ V2 u, G0 K# Z8 x+ q

擦除数据通常分擦除页、扇区、整块，擦除时间也因型号不同、速度不同有差异。

提示：该部分内容建议参考官方提供的Demo（标准外设库和HAL都有基本例程）

FLASH 常见问题

STM32内部Flash主要用途是存储程序代码和数据。操作内部Flash要慎重，一旦操作不当就有可能会破坏整个程序。

' F9 s- _! H; e5 D: [3 P6 \

问题一：编程（写数据）地址非对齐

5 G" j7 X4 l, R6 s* N

写数据时，我们要指定写入的地址，如果写入地址为非对齐，则会出现编程对齐错误。

比如：

遵循32位（4字节）地址对齐，你的地址只能是4的倍数。0x08001000正确，0x08001001错误。

提示：不同型号对齐宽度可能不同，有的32位、有的128位等。

解决办法：通过“取余”判断地址。

4 f: r6 ]4 Q# o/ }) _1 \

问题二：编程地址数据未擦除

$ S+ r4 G: z- V0 p: ^( f2 X! S8 s7 i

写数据之前需要擦除对应地址数据才能正常写入，否则会出现失败。

我们擦除数据通常是页，或扇区，写入某个地址数据，就可能影响其他地址的数据，如果直接覆盖就会出现问题。

解决办法：通常的做法是读出整页（或扇区）数据并缓存，再擦除整页，再写入。

问题三：擦除时读取数据

4 k+ u3 x3 ]: I6 l

STM32内部Flash在进行写或擦除操作时，总线处于阻塞状态，此时读取Flash数据就会出现失败。【双BANK模式除外】

解决办法：通过标志判断写/擦除操作是否完成。

) l+ K  e0 `2 ]  r4 v  U8 ^

问题四：电压不稳定写入失败

处于外界干扰较大的环境，供电就有暂降的可能，而对STM32内部Flash进行操作时，如果低于特定电压就会出现编程失败。

操作Flash的最低电压既与工作频率有关，也与STM32型号有关（具体需要看数据手册）。

解决办法：通过完善硬件电路保证电压稳定。电源电压不够或不稳导致隐患往往不易觉察！！
