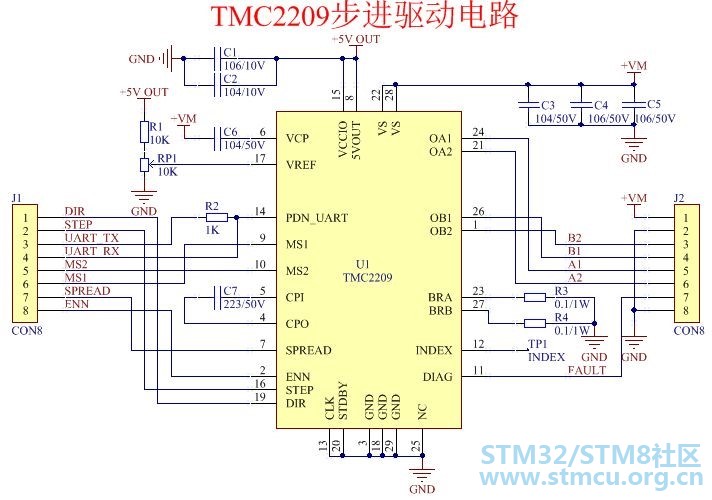

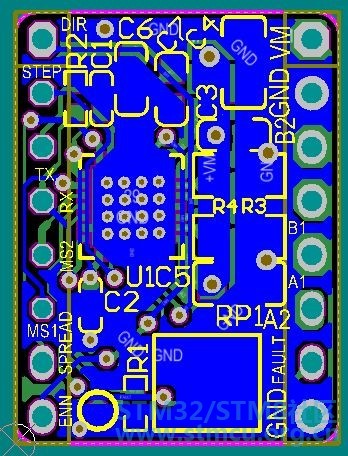

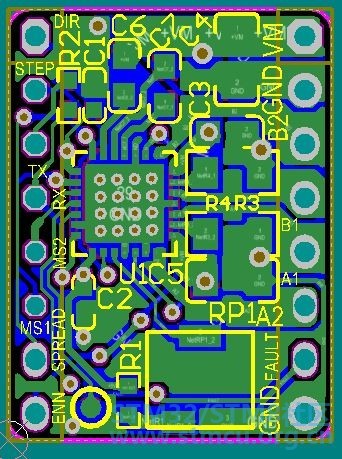

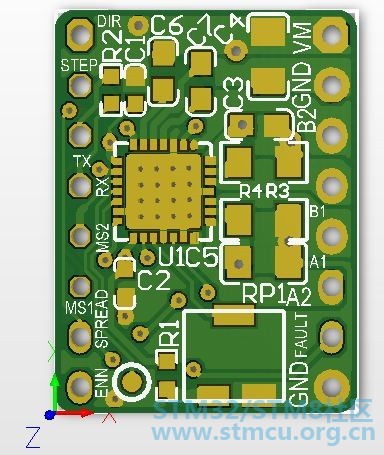

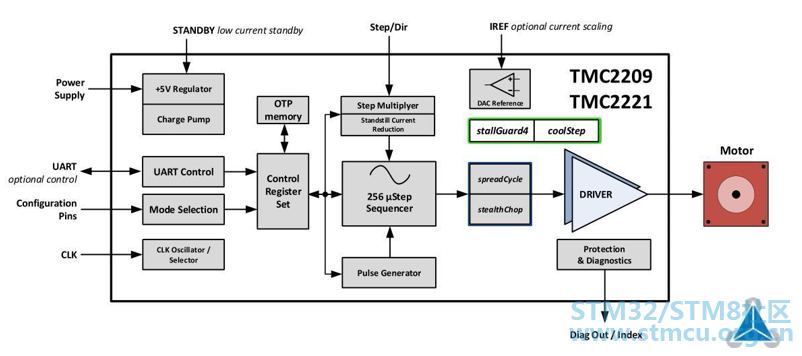

基于Stm32F0+TMC2209步进驱动参考原理图PCB图教程源码等开源分享 资料下载见附件,电脑登入 ![]() ![]() |
Program(IO).rar
下载7.37 MB, 下载次数: 1058
TMC2209_Datasheet_V103 è±æ.pdf
下载1.84 MB, 下载次数: 114
TMC2209StepStickåçå¾.pdf
下载280.94 KB, 下载次数: 177
TMC2209æ°æ®è¡¨ 䏿.pdf
下载6.18 MB, 下载次数: 199
åºäºStm32F0 TMC2209æ¥è¿é©±å¨åèåçå¾PCBå¾æç¨æºç ç弿ºå享.pdf
下载481.49 KB, 下载次数: 218
游åç§æäº§åç®å½ï¼2020-7-21ï¼.pdf
下载1.05 MB, 下载次数: 77
SubdivisionSet(64); //细分设置为64
HAL_GPIO_WritePin(GPIOA,STEP_Pin, GPIO_PIN_SET); //STEP设置为高
/* USER CODE BEGIN WHILE */
while (1)
{
MoveStep(1,12800); //正转一圈
HAL_Delay(2000); //延时2S
MoveStep(0,12800); //反转一圈
HAL_Delay(1000); //延时1S
}
1、母线电容C3、C4、C5选择:一般是1A对应100uF左右(有条件的尽可能大);
2、电源保护:有条件的最好加防反接、TVS保护、以及保险丝等;
3、MS2、MS1设置细分;
4、芯片17脚VREF输入:电压越高对应的电流越大;
5、MS2、MS1:设置细分;
6、ENN、DIR、STEP:分别对应芯片使能、方向、脉冲;
7、SPREAD斩波模式选择:0=StealthChop(低速效果好),1=SpreadCyle(高速效果好);
采用方向+脉冲(DIR+STEP)接口
芯片引脚跳线连接:
MS2: PA9
MS1: PA8
ENN: PA7
STEP: PA6
DIR: PA5
SPREAD:悬空未设置,最好通过MCU的IO进行控制;
1、上电顺序
电机驱动板(驱动芯片)先上电,底板控制板后上电;
2、电机
最好用42小电机测试;
3、发热问题
有条件的最好给芯片加散热片,芯片的15脚VCCIO最好使用外部电源供电,不要芯片的8脚5VOUT输出。
五、开源补充说明
如果确实需要原理图和PCB的用户,请联系我们的客服或管理员私下索取谢谢!
如对文档有疑问或有技术问题需要交流,可联系Trinamic原厂或我们。
