电路板简介

" f, s# h4 ?) @  o

电路板可称为印刷线路板或印刷电路板，英文名称为（PrintedCircuitBoard）PCB、（FlexiblePrintedCircuitboard）FPC线路板（FPC线路板又称柔性线路板柔性电路板是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路板。具有配线密度高、重量轻、厚度薄、弯折性好的特点）、软硬结合板（reechas，SoftandhardcombinaTIonplate）-FPC与PCB的诞生与发展，催生了软硬结合板这一新产品。

2 h) t& {! h' U  z' E

因此，软硬结合板，就是柔性线路板与硬性线路板，经过压合等工序，按相关工艺要求组合在一起，形成的具有FPC特性与PCB特性的线路板。
7 B" G6 i8 t+ W7 E- N

9 b" Z6 \, ]  n

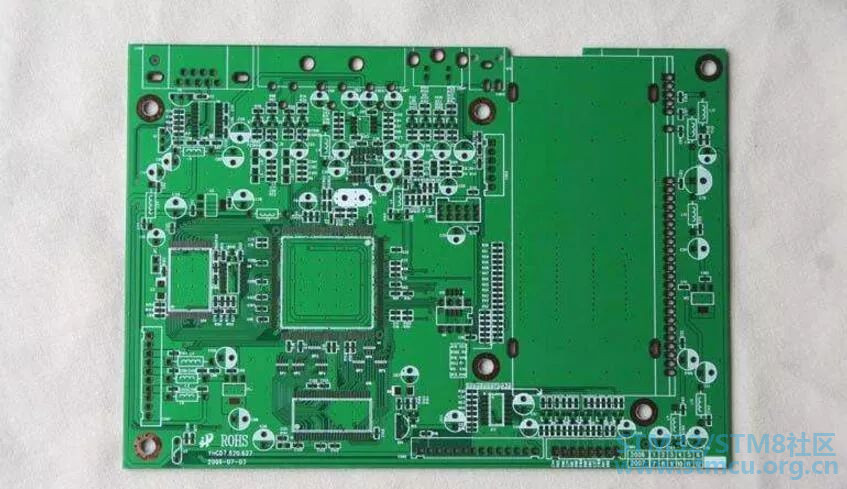

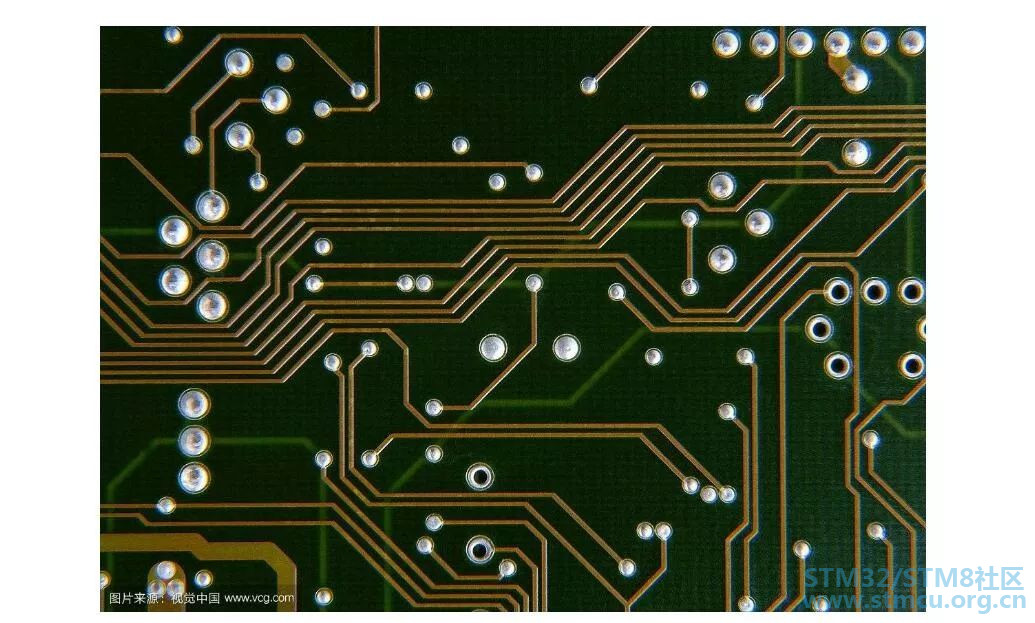

电路板为什么是绿色的

) y+ N9 n* ~. t% b1 E9 q
4 b" L1 [5 l% |, @! U

绿色部分叫阻焊，成分是树脂和颜料，绿色的是绿色色颜料，也有各种其他颜色，和装修调油漆没有区别。组焊没有印刷在电路板上之前是膏状可流动的，印刷在电路板上后，最后要“固化”，让树脂受热固化变硬。阻焊的目的是保护电路板，防潮、防氧化、防灰尘。唯一不被阻焊盖住的地方通常都说焊盘，要焊接锡膏用的。

一般我们选用绿色，因为绿色对眼睛的刺激小，生产、维修人员在长时间盯着PCB板做业时不容易眼睛疲劳对眼睛伤害小。常用的颜色还有，黄色、黑色、红色。各种颜色都是在制造好了以后在表面喷的油漆。

还有一个原因，因为大家常用的颜色是绿色，所以工厂备用的绿色油漆是最多的，所以相对来说用油的成本比较低。又因为在维修PCB板的时候，不同的布线更容易分辨出与白色的区别，而黑色与白色则相对较难看清。每个厂为了区分自己的产品等级，就是用两种颜色来区分高端系列和低端系列。比如做电脑主板的公司华硕，黄板就是低端，黑板是高端。映泰的蓝板是高端，绿板是低端。
- O  v, P9 \) ?9 Y. w

# _, {8 m- ]/ Y6 {
& }7 O' I4 O6 _

电路板上的元件介绍图

: T/ n/ J6 z0 z# R( c

1、电路板上都有标示，R开头的是电阻，L开头的是电感线圈（通常为线圈缠绕在铁芯环上，也有些有封闭外壳），C开头的是电容（高大立起圆柱状，包塑料皮，上面有十字压痕的为电解电容，扁平的是贴片电容），其他两条腿的是二极管，3条腿的是三极管，很多腿的是集成电路。

2、可控硅整流器UR；控制电路有电源的整流器VC；变频器UF；变流器UC；逆变器UI；电动机M；异步电动机MA；同步电动机MS；直流电动机MD；绕线转子感应电动机MW；鼠笼型电动机MC；电动阀YM；电磁阀YV等。

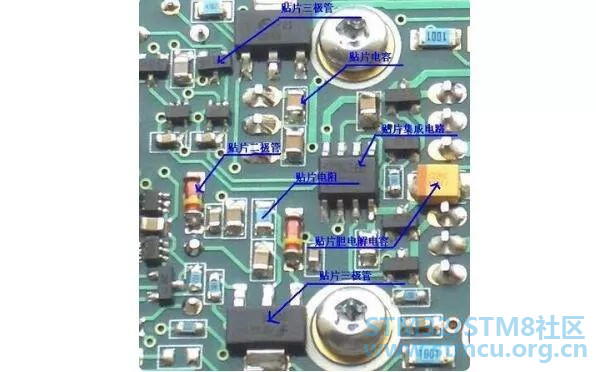

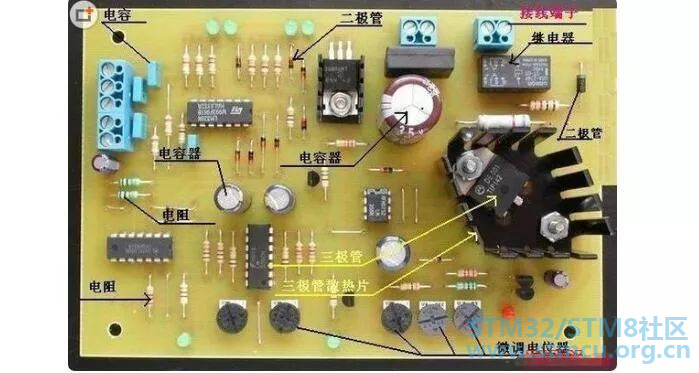

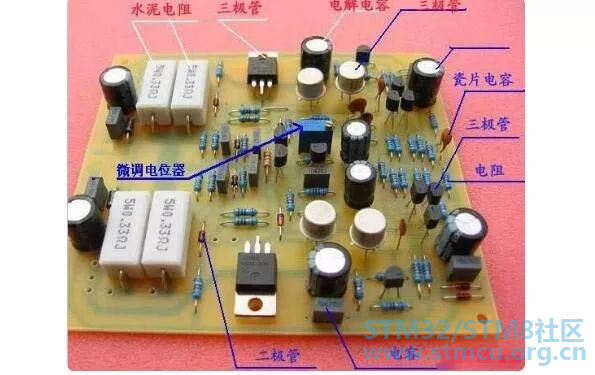

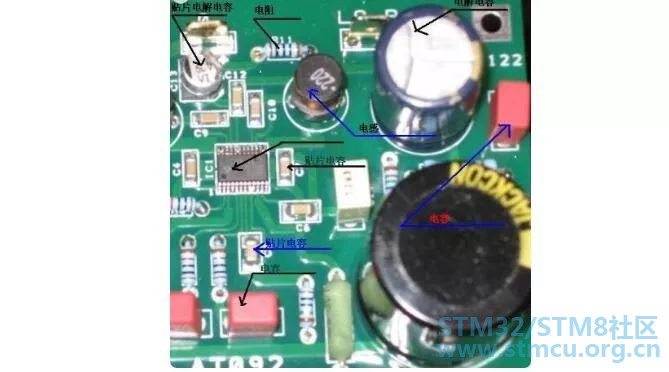

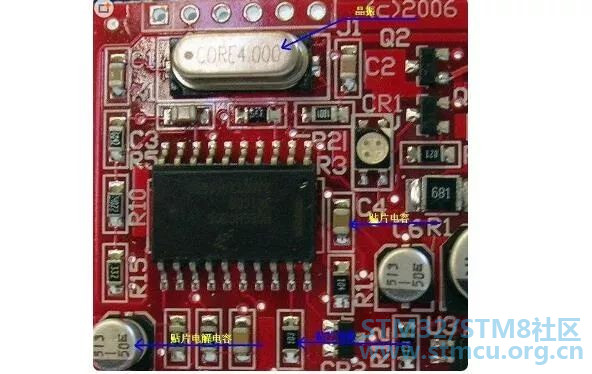

: Q; Y5 v* i: X' F( ^% c' G3、扩展阅读附上部分带图主板电路板上的元件名称标注信息。

( S) g- Z/ [9 o) y

9 [3 P  _, @- D0 m

非常实用，可是里面有不少错别字，感觉上不了精华帖。。。。
