STM32的最小系统主要有五个部分组成：

( y# r8 U0 e- h& ]

电源电路、时钟源电路、BOOT启动电路、调试接口电路、复位电路

; e4 T3 E+ ~: c, b' N' G7 w

1 ~; b! m/ w- v- Q7 ?8 l

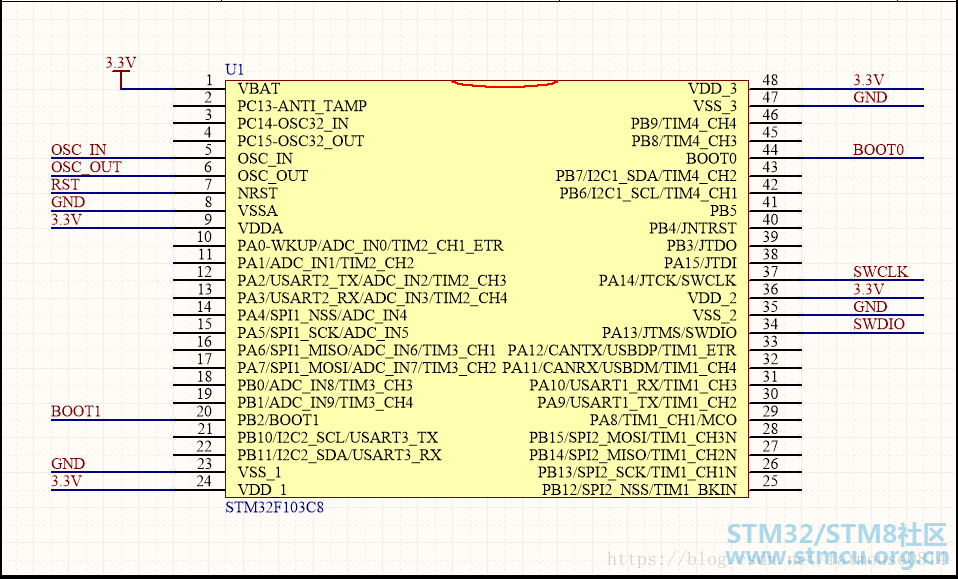

MCU：

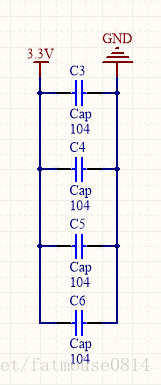

①电源电路

3.3V的电源从这里接入，其中电容起到滤波的作用。

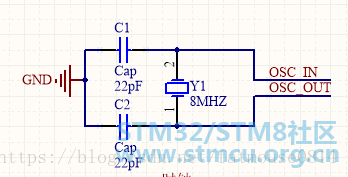

②时钟源电路

" g6 v+ `. l( A- n" C' g3 n

晶振的作用是为最小系统提供最基本的时钟信号，电容的作用是保证晶振输出的震荡频率更加稳定。

③BOOT启动电路

; T5 [2 \3 S' x# C! f: l

# f/ B0 G2 v# h! }
stm32有三种启动模式，由boot0和boot1引脚在复位时的状态决定。

! \0 S) X4 L3 I9 s, l! N

一般使用JTAG或者SWD调试下载程序，会下载到闪存里，所以可以直接将BOOT0引脚和BOOT1引脚置为低电平。

) z. a% p/ A0 C. n

④调试接口电路

常用的调试下载方式有JTAG和SWD，现在采用SWD调试接口，直接将SWCLK、SWDIO、GND、3.3V引脚引出即可。

⑤复位电路

stm32有三种复位方式：系统复位、电源复位和后备域复位

& R& f* J% [2 ] {/ j% A$ Y

采用电源复位的方式，当RST引脚被拉低产生外部复位时，产生复位脉冲，从而使系统复位。
