01AD布蛇形线方法

, w: _# D5 M3 h

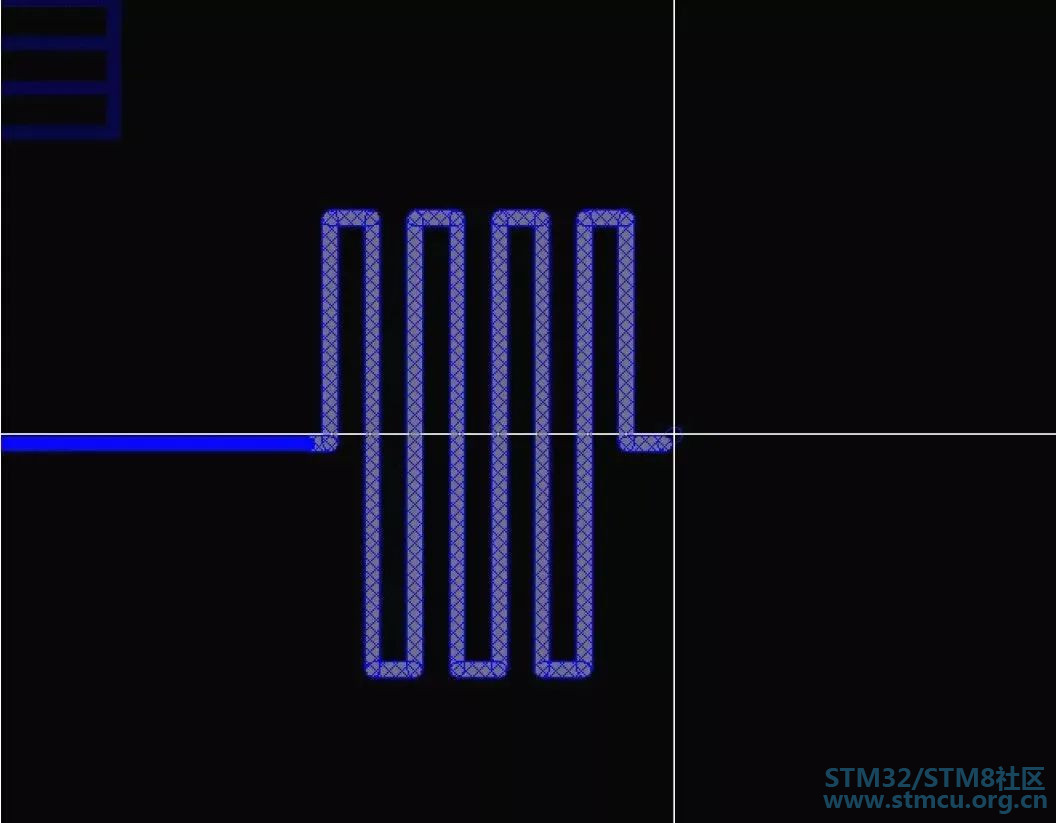

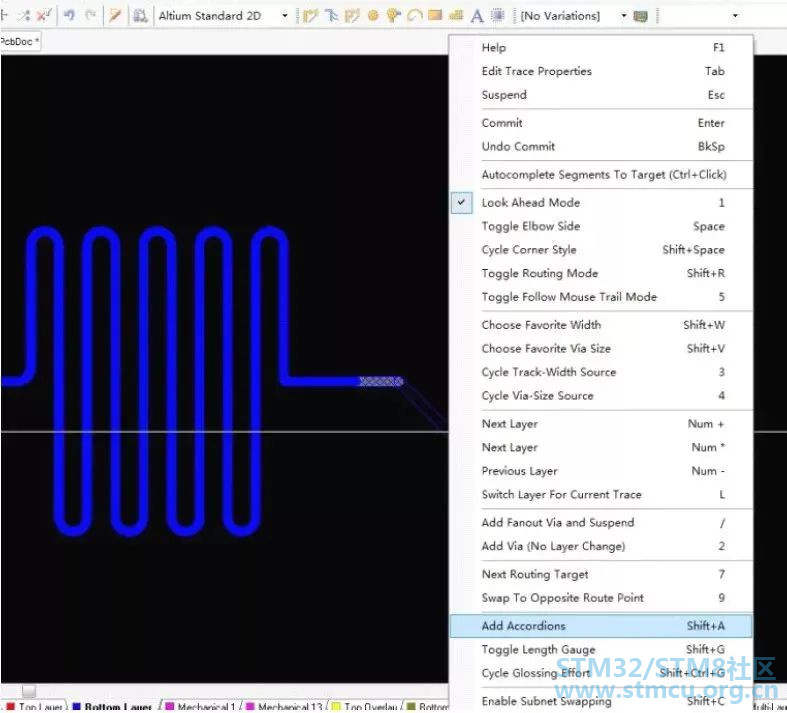

Tool里选Interactive length tuning要先布好线再改成蛇形，这里用的是布线时直接走蛇形：先P->T布线，再Shift+A切换成蛇形走线。

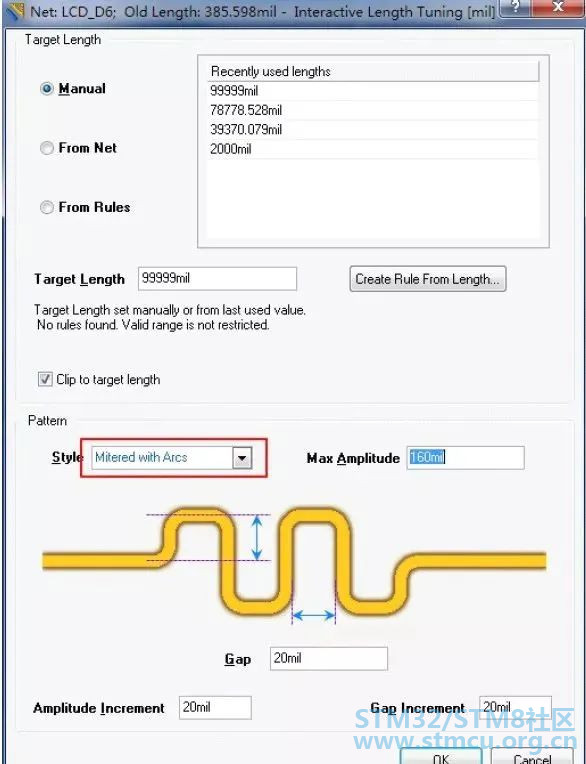

按Tab可设置属性，类型了选用圆弧，Max Amplitude设置最大的振幅，Gap就是间隔（不知这么翻译对不），下面左边是振幅增量，右边是间隔增量。

然后开始布线：

* _$ A. @2 k& _( U

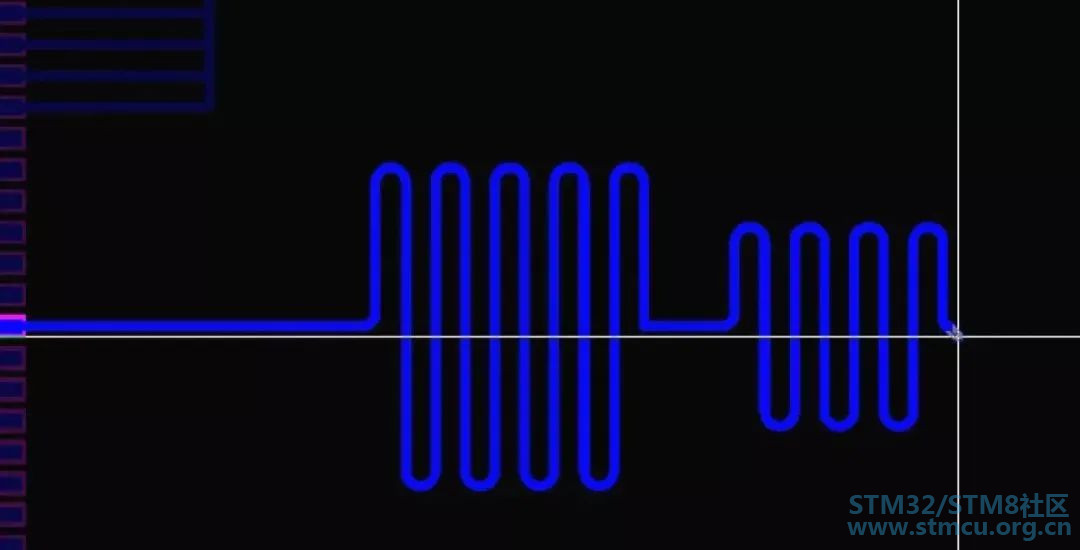

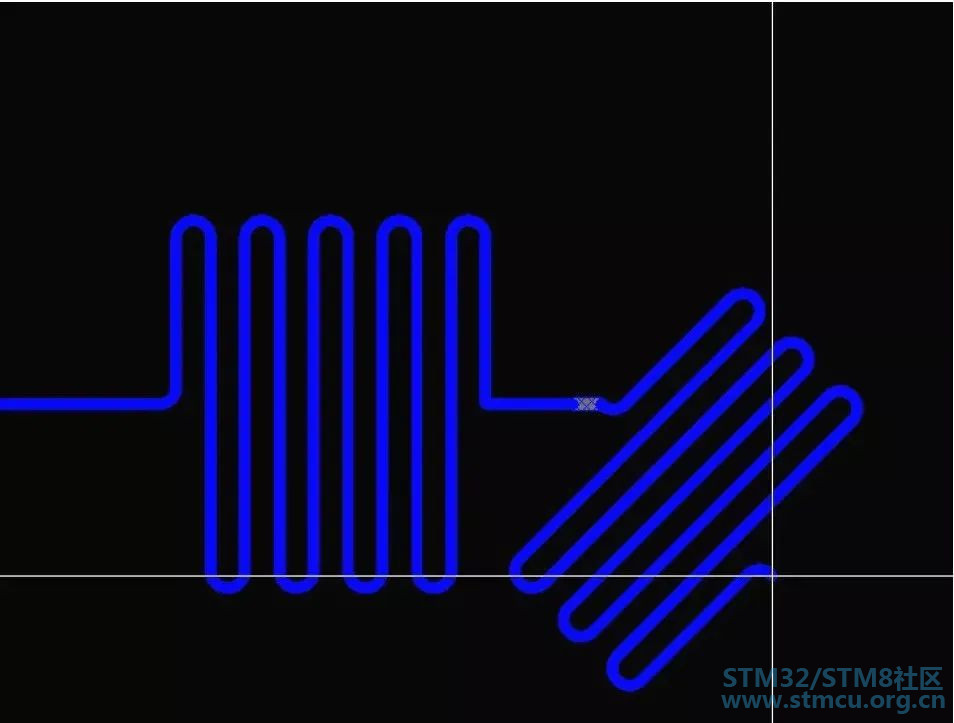

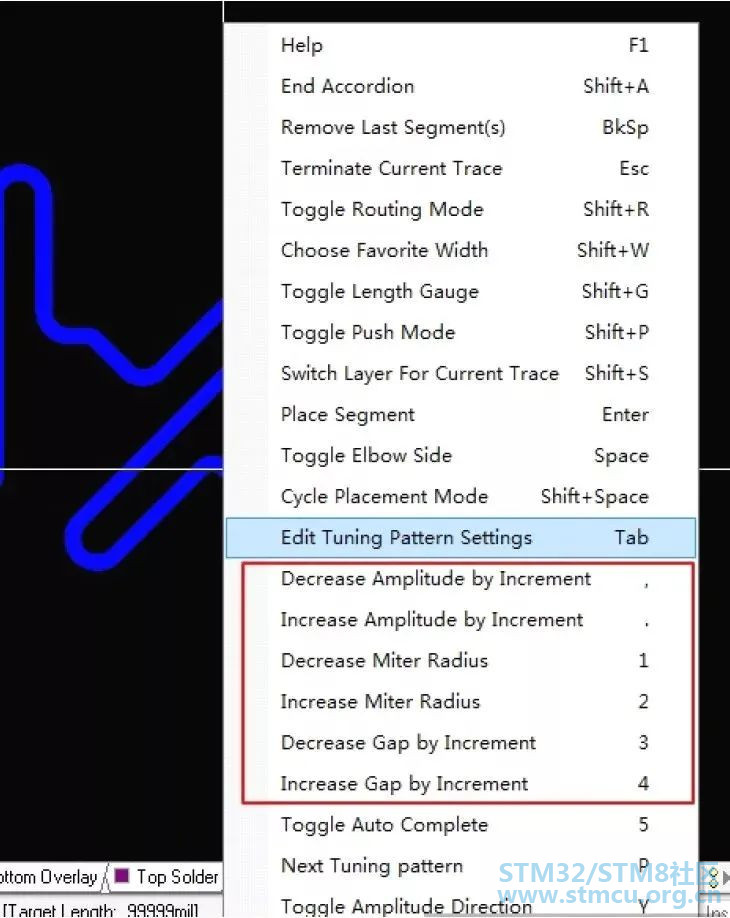

让边缘变"圆"-按快捷键"2"，就会增大弧的半径，增到最大就是两个1/4的弧直连，就是一个180度的半圆了，快捷键 "," "." 可以调节振幅。

要是不记得快捷键，没关系，随时按"`"可以显示当前支持的操作。

8 e9 X0 L" W7 y+ h7 g# d" _. N

: I3 K) p! E% L

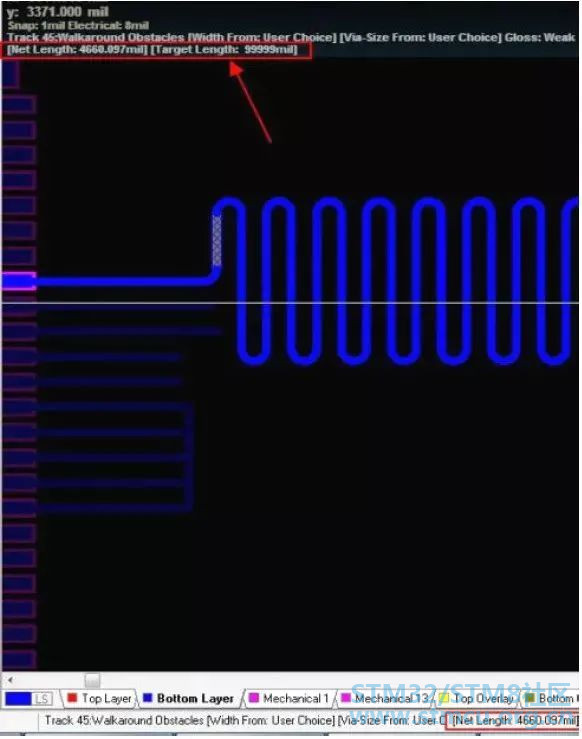

可以看到网络的长度，还不止一个地方哟。

! [' i/ ^* G1 v3 y% R

! B. {, p+ g, y! a, ?

等长可使用调节器完成等长布线。

1 |0 @" W5 J4 W% P. r

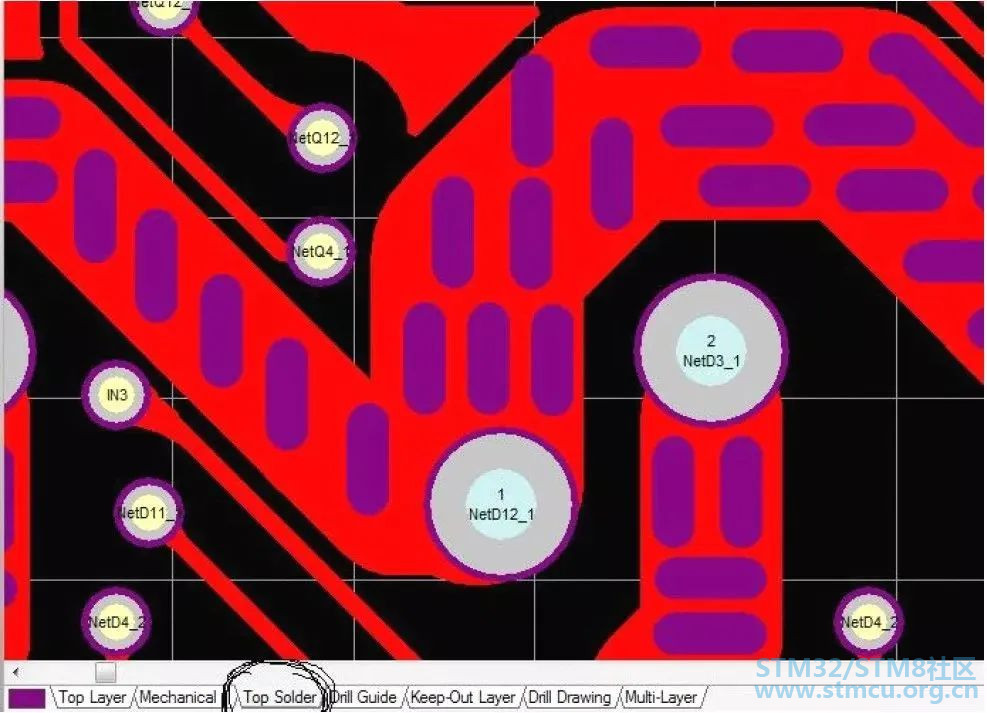

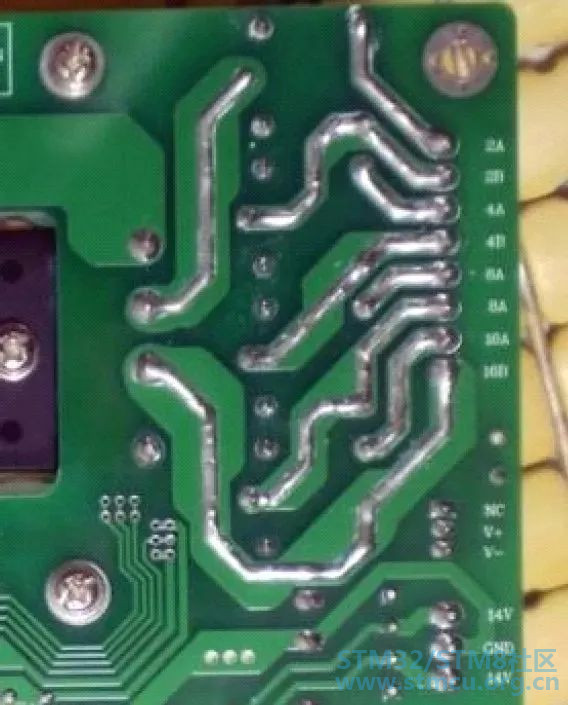

02大电流走线中去除阻焊层
% n  f) p& [! p& O
: Z" n, F# T$ q

# f6 I/ U; |* d0 q: M

  }# a5 q/ z9 ]5 q$ c1 ]6 i

( H% u, x/ F1 R! i  P3 S

这里要注意的两点，首先Paste层才是真正的喷锡层，但是默认走线上是有阻焊层的，所以单单使用Paste，是没用的，故需要使用Solder，此层中划出的部分是没有阻焊的，故可使用Paste+Solder的方法达到喷锡线的绘制，若板上本来就有走线，可直接使用对应层的Solder 进行开窗。

. O% \* R6 L% |: q3 I; \5 d

03总线画法
/ `" g# b, b6 F' J
, e" w( g8 a) h# Q+ `

8 r3 P! O5 R" T

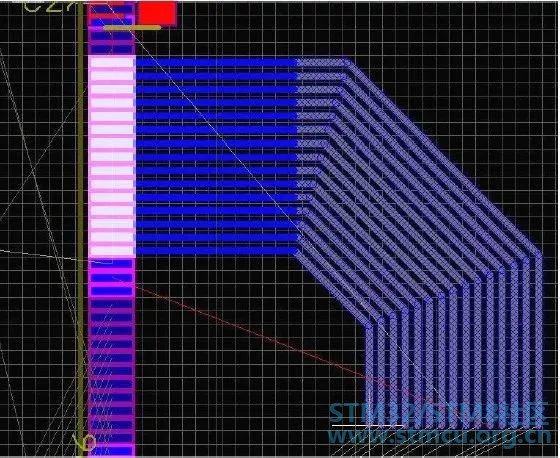

altium Designer支持多条网络同时布线，布线可以起始于焊盘也可以起始于线路开端。按住shift键选择多个网络，或者用鼠标框选多个网络，选择菜单命令PLACE>>Interactive Multi-Routing再单击布线工具栏上的总线布线工具，既可以开始总线布线，在布线过程中可以放置过孔，切换直线层，可以按逗号，和句号。分支线间距进行调整。

! H: y8 f4 l; [/ p; R9 a; t

, c2 D5 _; Z( {5 V" t

期间按2可加过孔，L可设换层~

8 ~1 N( f5 z' G. x! }/ L- u& J  t+ `

04从原理图到PCB
% H& x7 z6 ^2 Y8 I* E' T' Y

" D5 k7 H$ E' U" \5 E

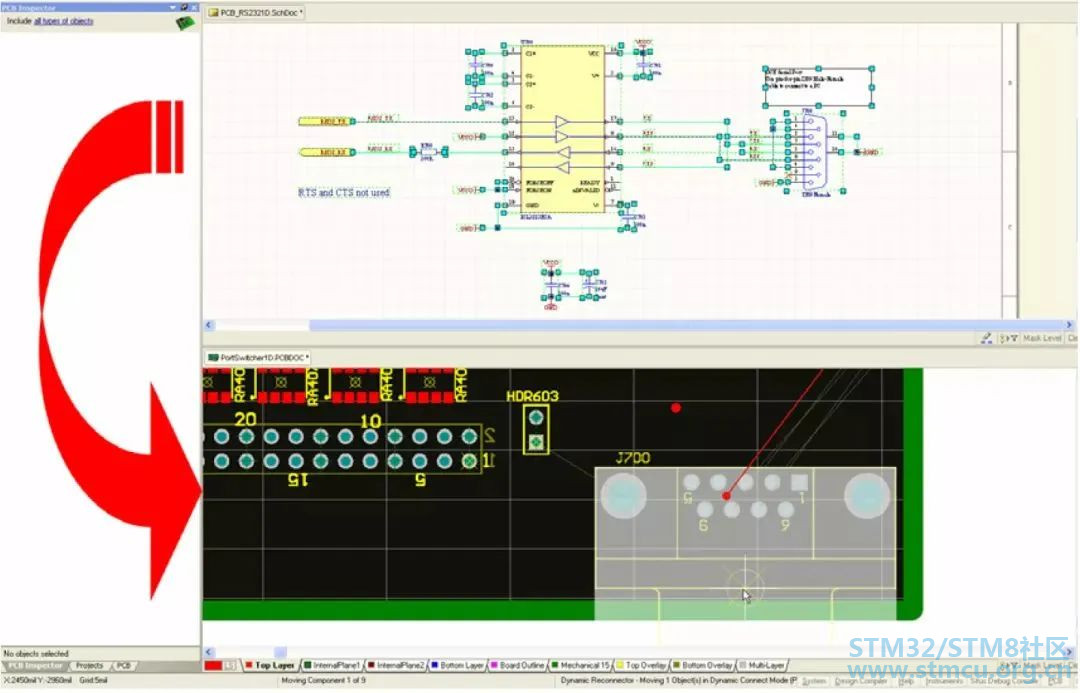

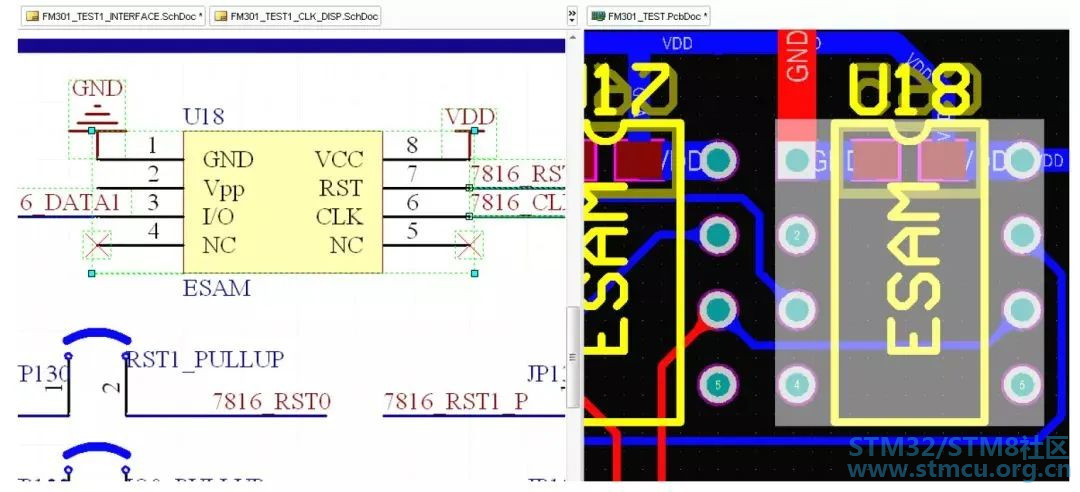

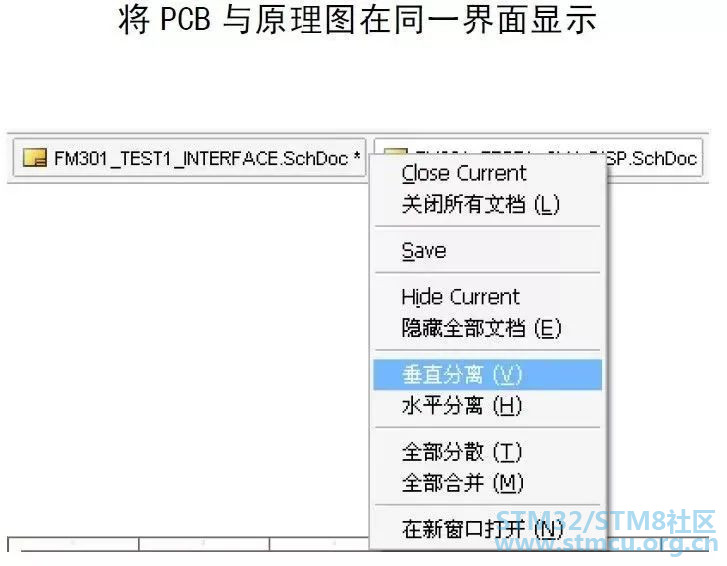

在原理图中用鼠标框选一块电路或选中若干个器件，按 T—>S，就能马上切换到PCB中，同步选中那些器件。

) n6 R9 O! J1 i5 f! i

! B" a* w0 T# J" r) g5 I7 z

+ l0 t# S9 l, ~7 b# m9 p% l

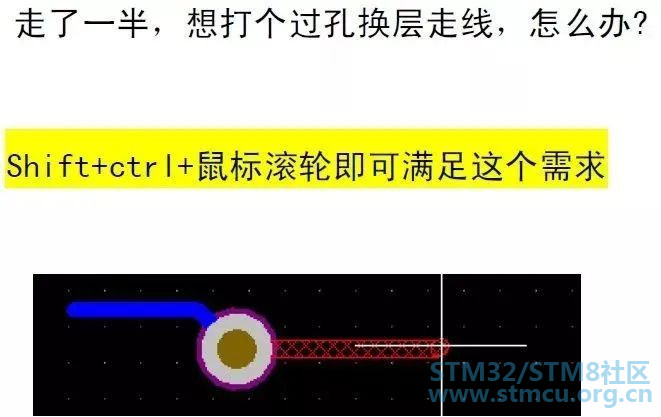

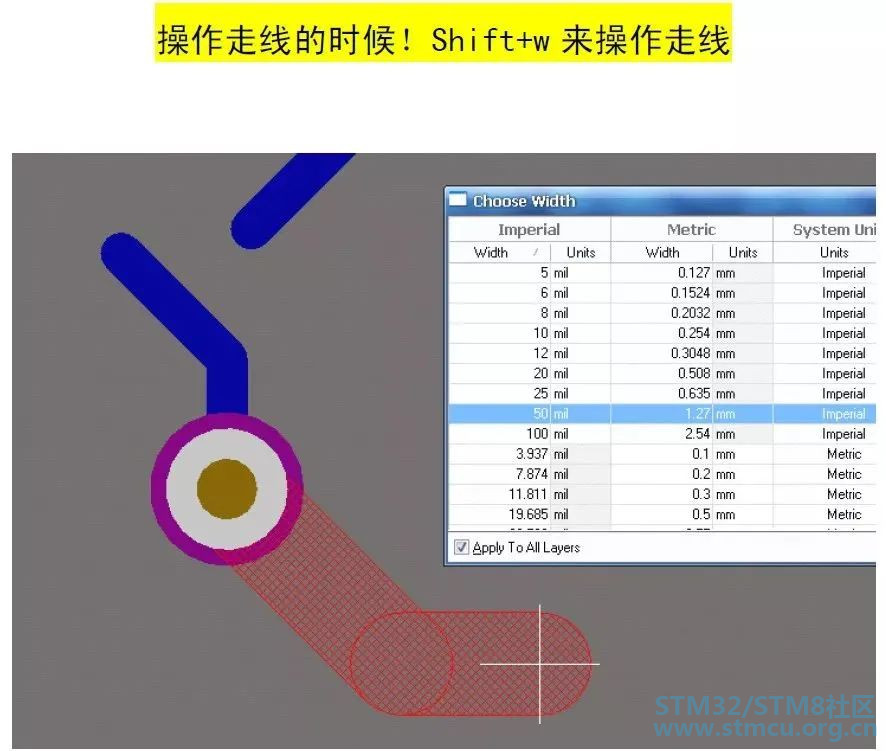

05走线中换层、操作过孔、操作走线
' b* W8 P  h+ Y- ?* K. g; s: p; F0 [
, p' I% F) A0 O. t+ q

3 V( z; r& G* H, k8 g# C7 p

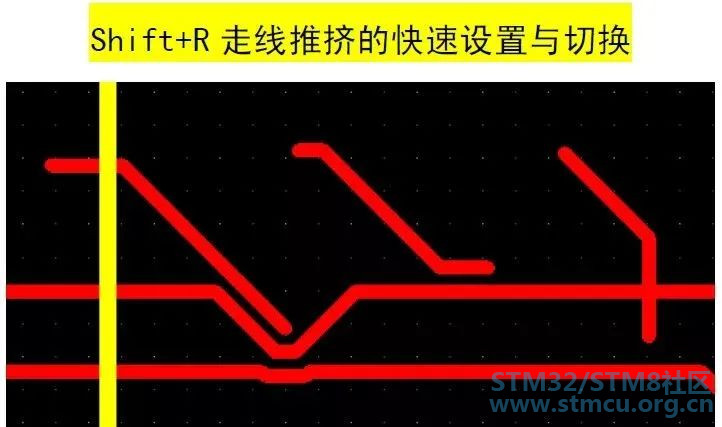

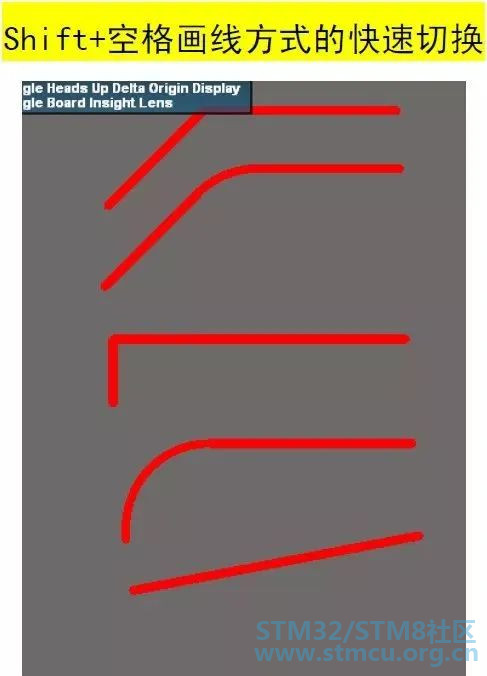

06走线推挤与连线方式快速设置
' F: }: w$ h8 x% j: ]( C3 ~

+ y7 D/ i) Y; x# _( E$ _) `; m- s* X
07简易图元的PCB黏贴

图元文件的粘贴让机械层设计文档的生成更容易完成，通过使用习惯的与Windows相同的粘贴命令（Ctrl+V），任何来自剪贴板中的图元文件都可以粘贴到PCB编辑中。图元文件可以是直线、弧线、简单的填充和True Type文本，任何导入的数据将被放置在当前层。

. c1 a$ `: W: a7 k2 N+ G# O

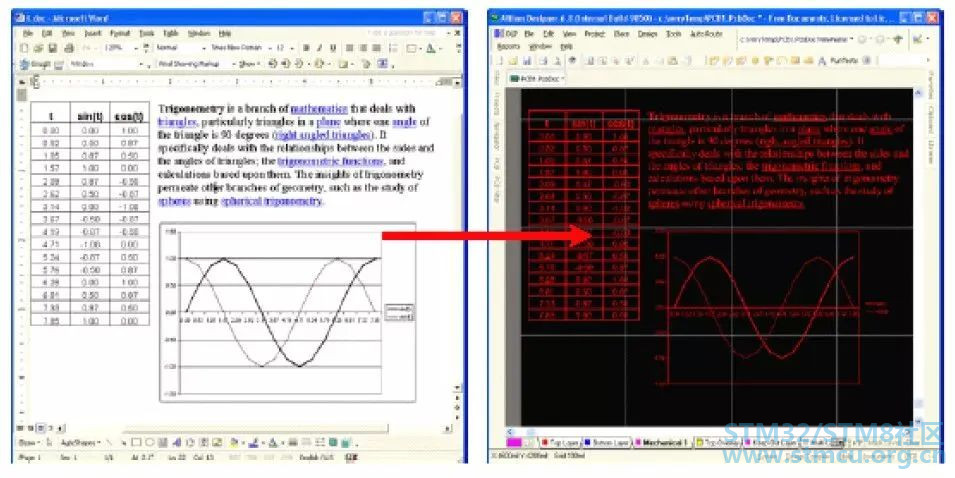

从Word或Excel中拷贝数据到PCB中支持的图元文件包括位图，线，圆

弧，简单填充和true type文字，允许您简单的粘贴logos和其他图形。

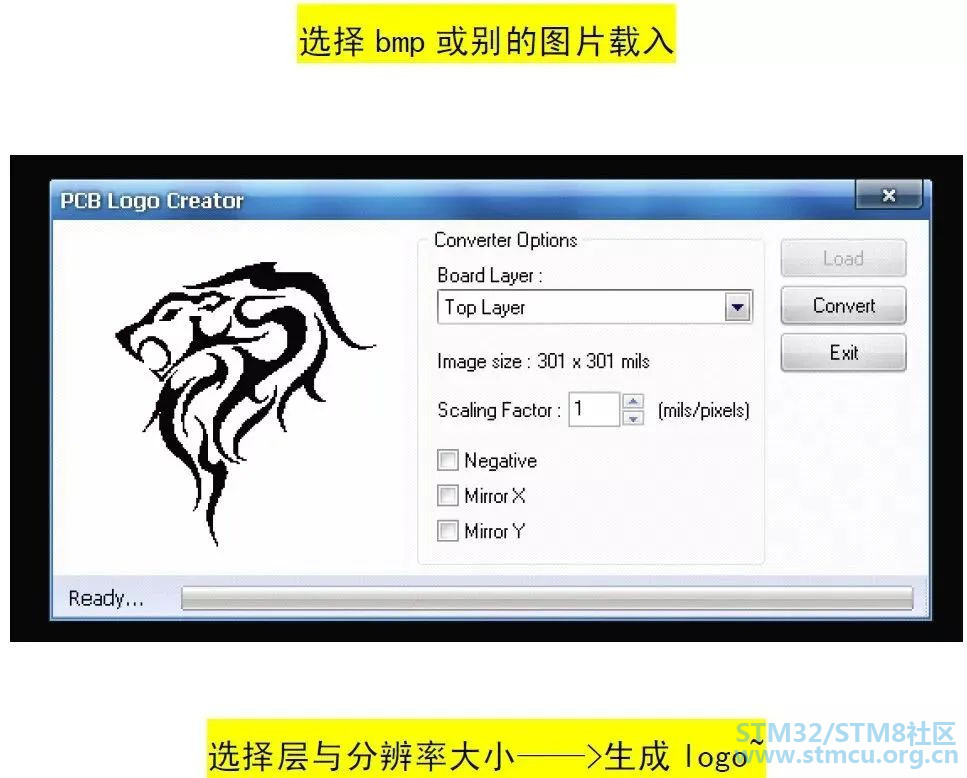

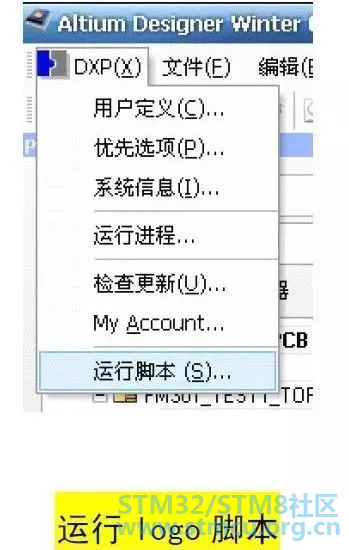

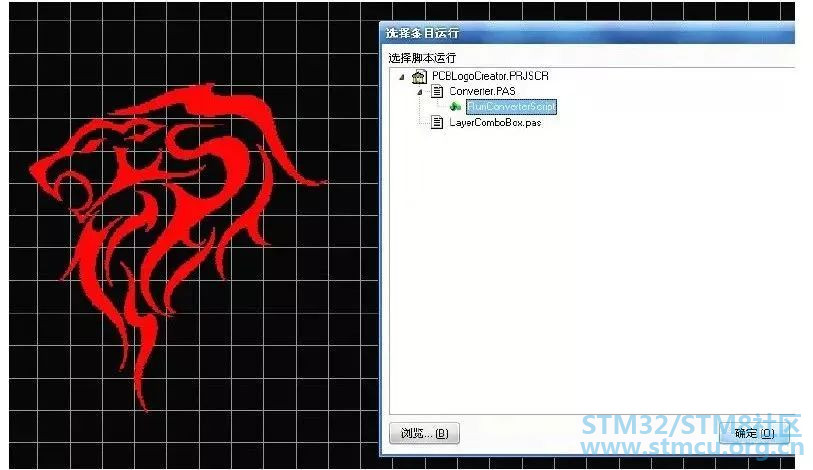

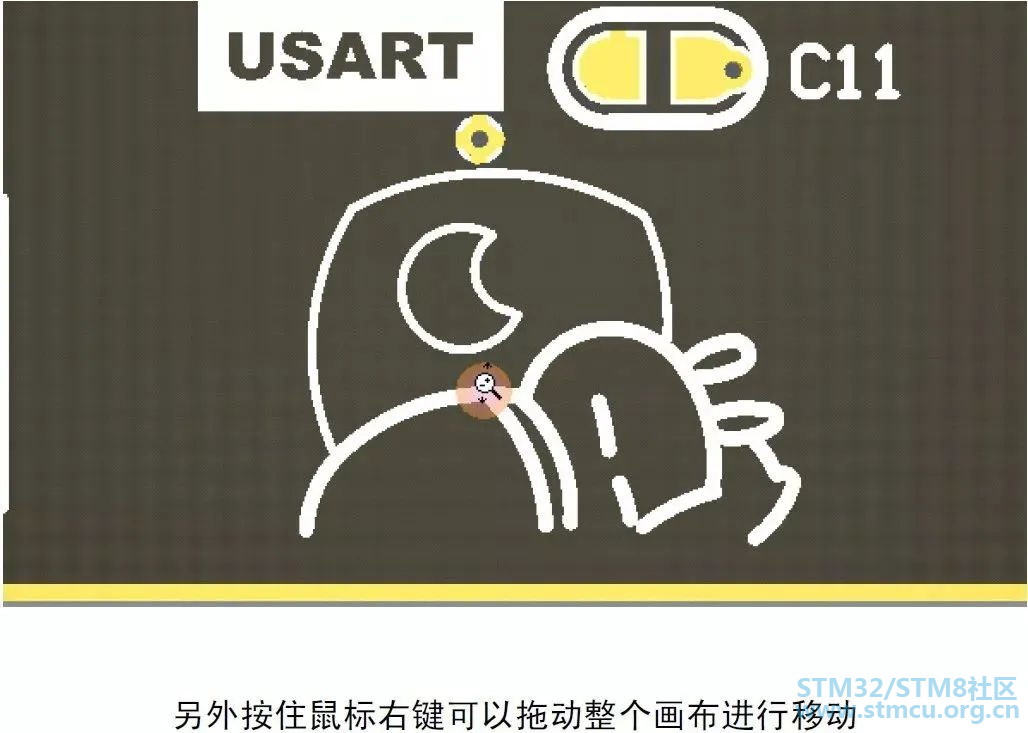

08复杂图元（logo）PCB制作

$ d8 G7 a* U" S! \' U, D- }

& W; {7 k- H4 X& F' u

. n* l- [5 p( u& a
+ ^, L7 u/ L; Y% s2 z8 N& o
09栅格设置与捕获
3 z8 h8 B6 U8 ]) J! p
, @9 A, _# h' G# y1 v' k

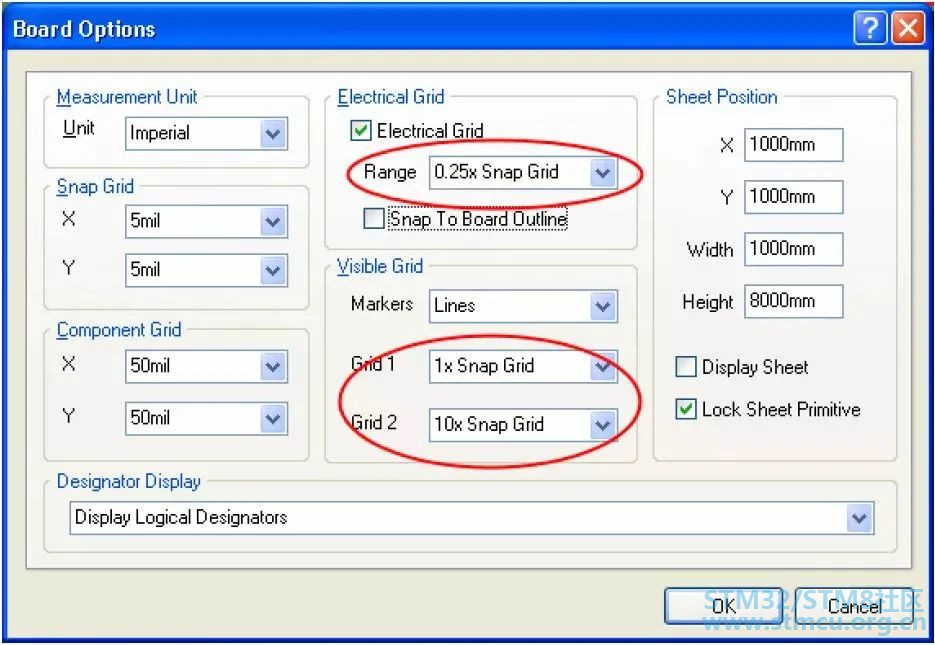

在Altium Designer中可视化网格和电气网格可以按捕获网格的倍数来设置（Design>>Board Options）。

010丝印文字反色输出及位置设置

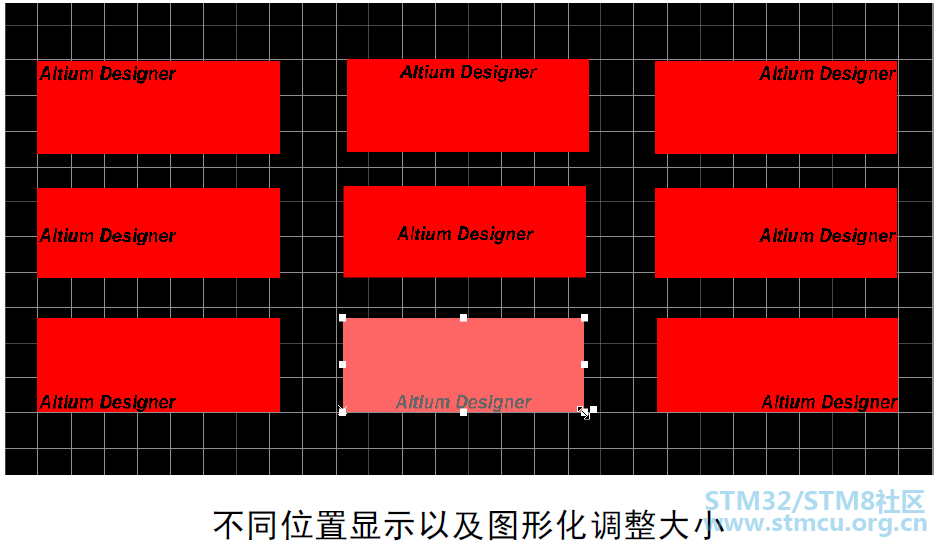

PCB编辑中增添了新的有效字符串属性框选项，新的选项可以为使用了True Type字体的反转文本定义不同矩形边界范围，而不是如原来使用反转文本本身的边界。

; U7 m/ d$ n+ j& z" H

: N% |; ^' V; o6 g$ \

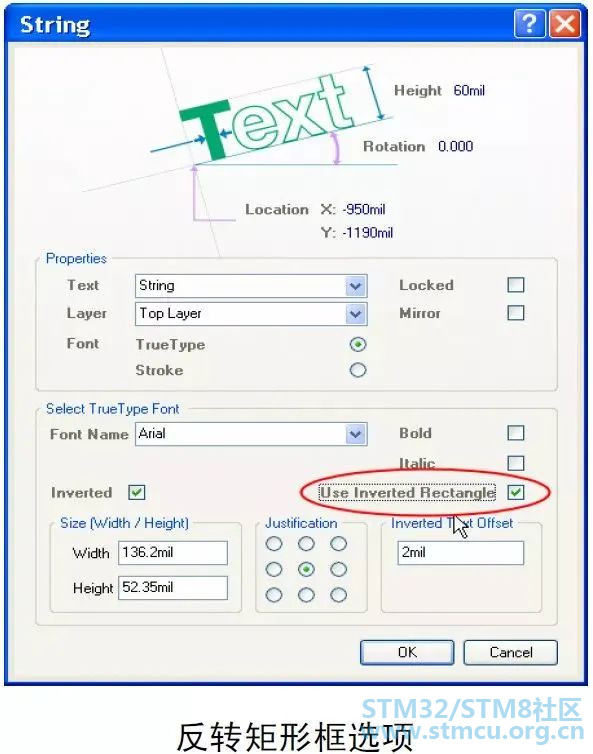

反转尺寸（宽度/高度）：设置反转文本矩形框的宽度和高度；

版面调整：定义文本框中文字的相对位置；

: w$ E- G# I8 w6 u# s6 i4 ?

反转文字的偏移：定义反转文字相对矩形框的偏移量。

+ M9 t, y) \1 S. ?9 H$ A

011各种~多边形填充

  M" |7 D5 n; G+ L

3 t8 @# [5 p8 s7 T* y

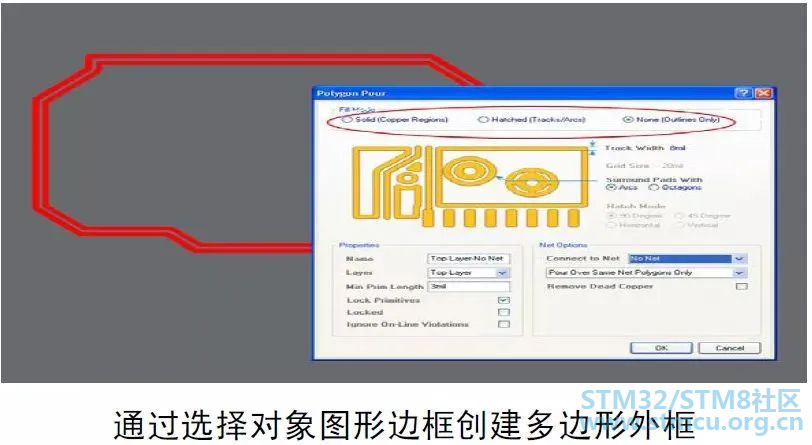

使用以选择对象定义多边形形状功能使得用外部资源（如DXF、AutoCAD等）来创建公司Logos或多边形非常容易。多边形形状的定义分两步：首先从菜单Tools>>Polygon Pours>>Define From selected objects定义多边形区域，然后右键点击多边形填充区域并从弹出菜单上选择“属性”选项，就可以在对话框中设置填充模式了。

! k1 g; F: \8 r& C; M1 x1 i  I

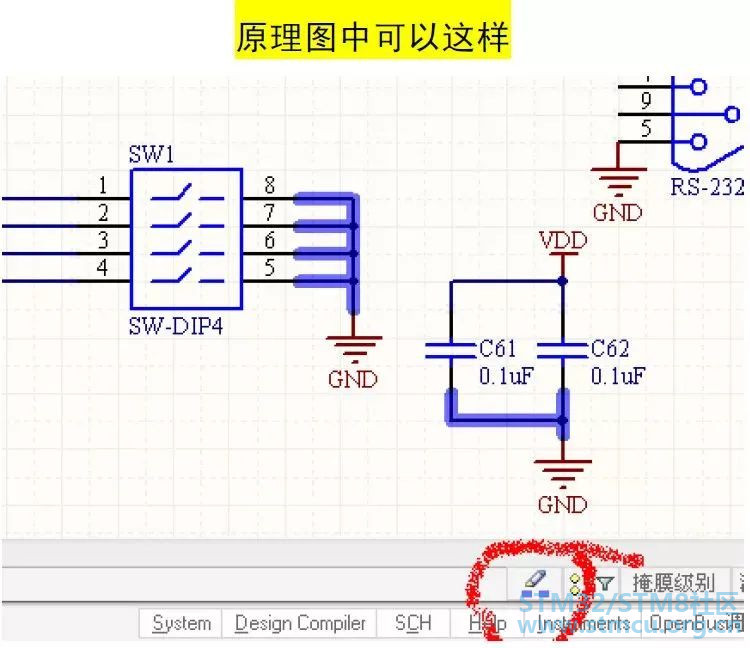

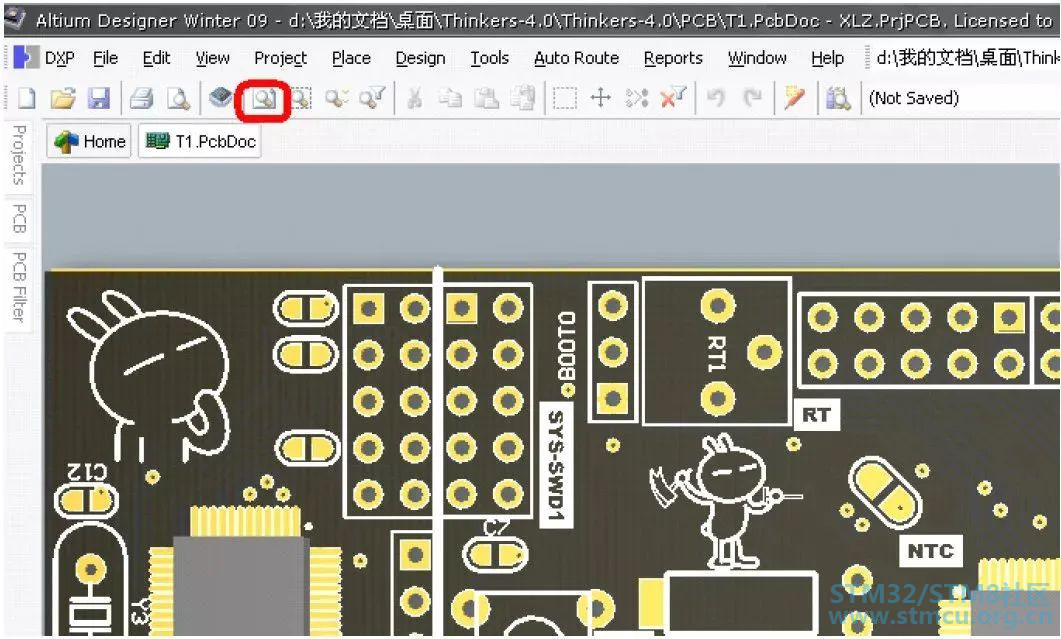

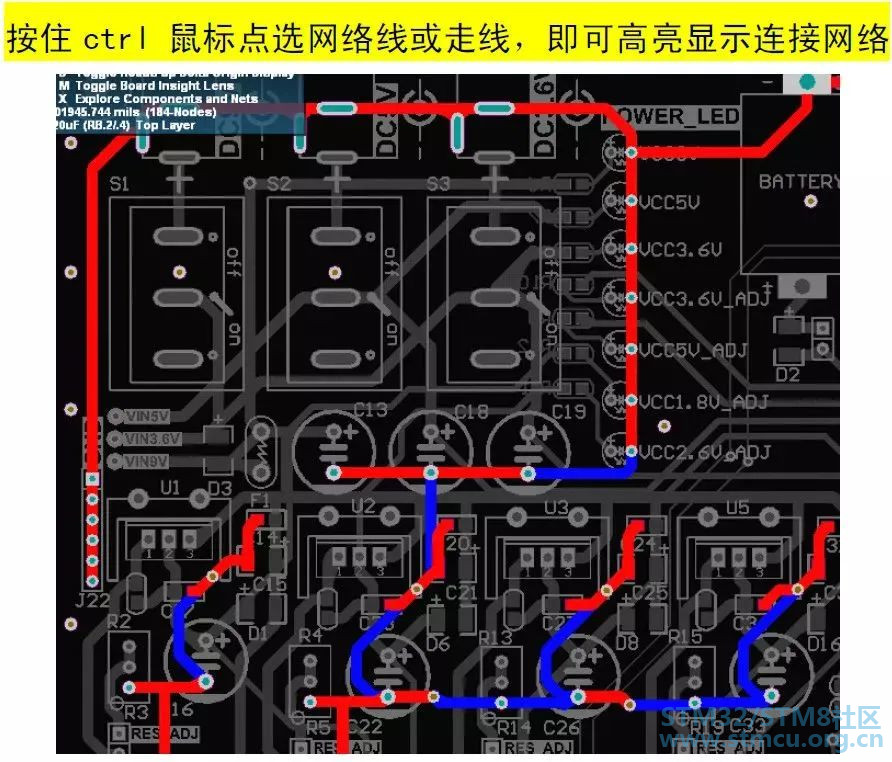

012PCB中高亮选中网络
& X8 r6 Q8 c5 Y- x6 s, y, x
3 A' s% F1 I: V

% o: d. G7 y6 _

: i' n$ ?4 a6 p$ F' o013单层操作与定制操作
8 h5 w, M0 E( v$ h- F$ g6 D

0 k- Y* s  R7 k+ _5 r8 F

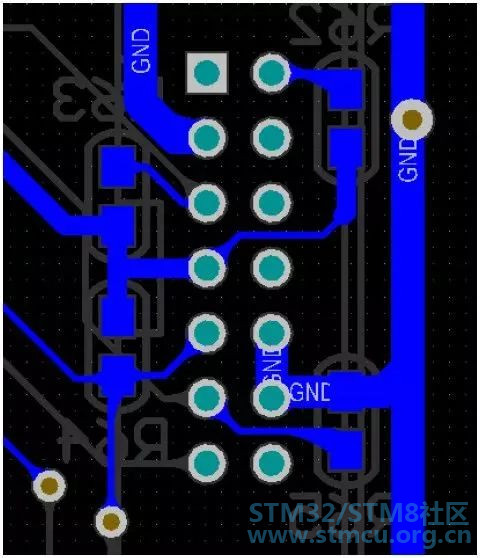

对于纷乱的器件布局，已经很是麻烦如果要在混乱中走线，实属不易，在 AD 中可以使用shift+s解决这一问题（PCB编辑状态下）：

' S, }7 _) c$ ]$ j3 W

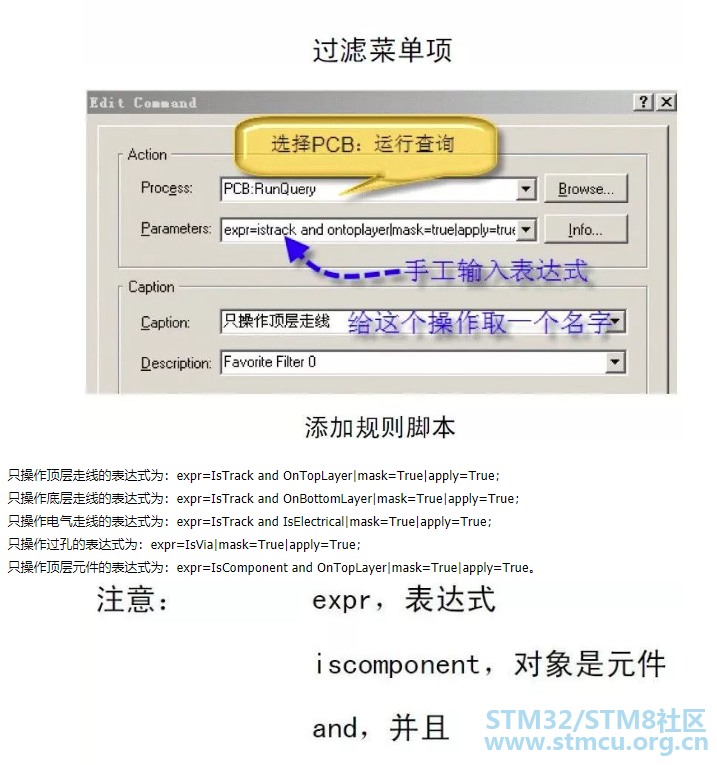

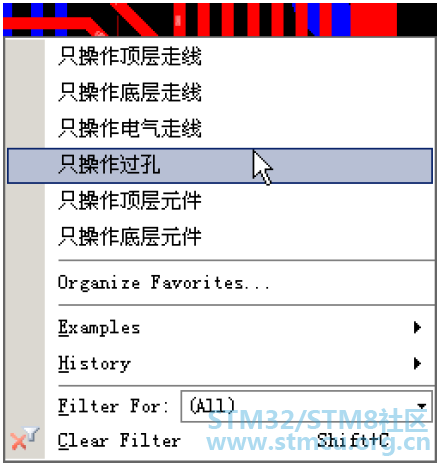

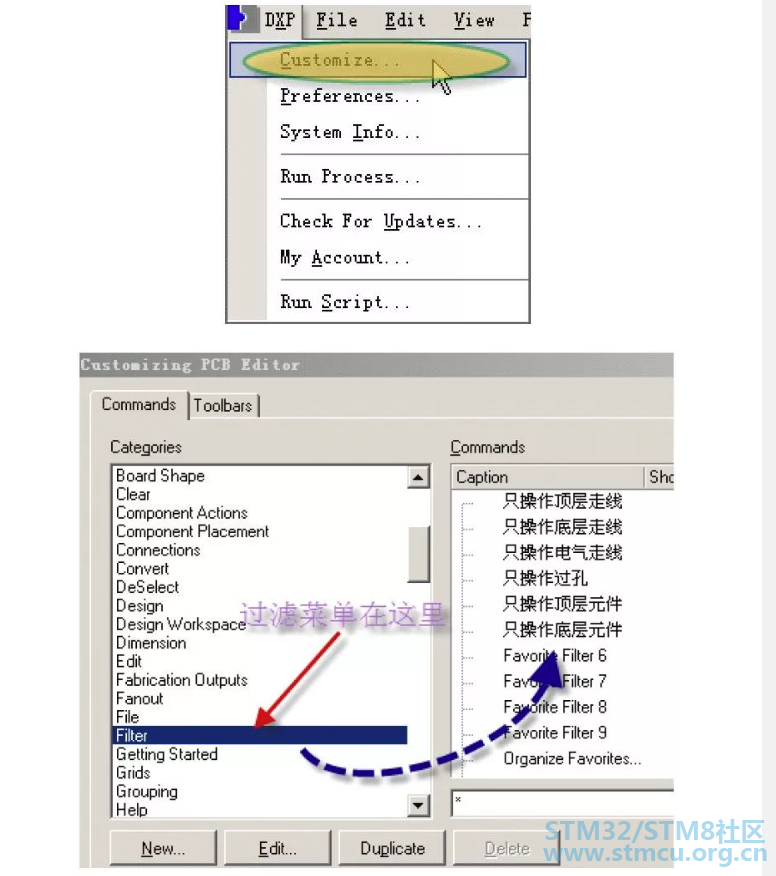

另外从网上学会了定制方法，开始比较麻烦，但是学会了会很实用。

方法是：

. a) I( l1 e; n* T9 g( _

只操作顶层走线的表达式为：expr=IsTrack and OnTopLayer|mask=True|apply=True；

只操作底层走线的表达式为：expr=IsTrack and OnBottomLayer|mask=True|apply=True；

只操作电气走线的表达式为：expr=IsTrack and IsElectrical|mask=True|apply=True；

, \5 f( d. R5 T+ T

只操作过孔的表达式为：expr=IsVia|mask=True|apply=True；

只操作顶层元件的表达式为：expr=IsComponent and OnTopLayer|mask=True|apply=True。

! i" U9 I: W  F, F3 e1 t" ?

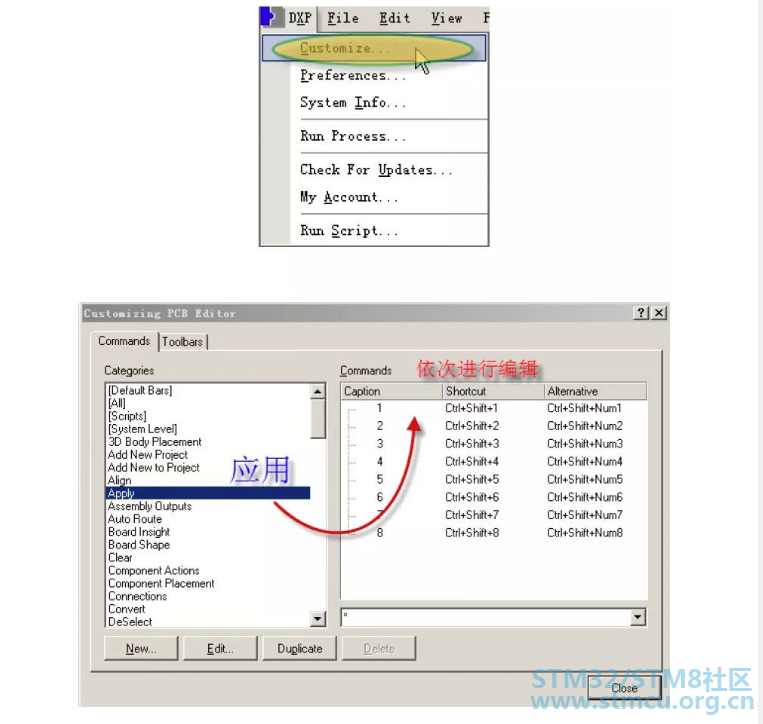

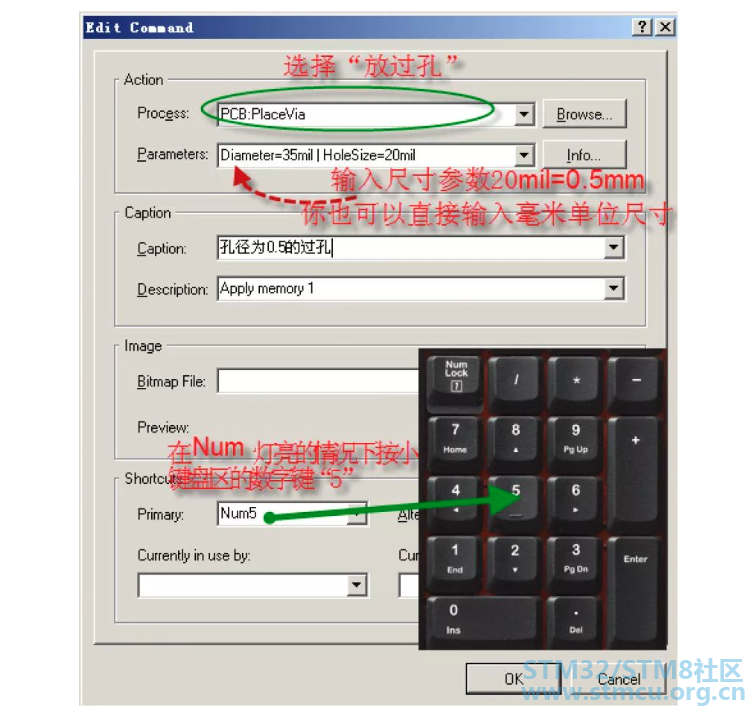

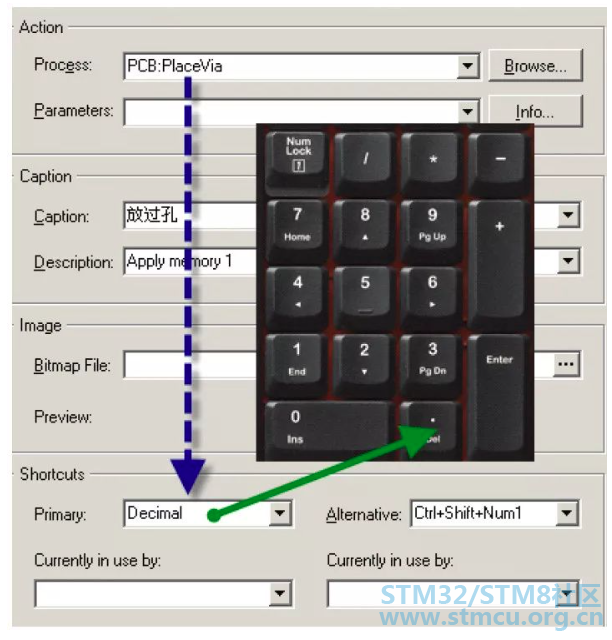

订制若干种过孔尺寸，以小键盘区的数字键做快捷键，3表示0.3孔径的过孔、4表示0.4孔径的快捷键5……，这样你想用任一种尺寸的过孔，都可以很方便地调出来。我知道AltiumDesigner本身可以通过快捷键“shift+v”在走线过程中调用你填写好的各种尺寸过孔，但我单独放置过孔，要想改尺寸的话，要按Tab键后改写过孔尺寸的数据，非常麻烦。改用下面的方法：

本来 Altium放置过孔默认用快捷键“P”+“V”，我现在用小键盘区的“.”来实现同样的功能：

. Z/ h; e4 u" I. I$ {9 P9 W1 [

% G  n0 X) \  Z% i; o014多层线的操作
7 I% V5 m- Y4 j+ L4 k0 @
3 b0 U1 }. Z5 n4 u- U

, \- [( Z  W% p/ i

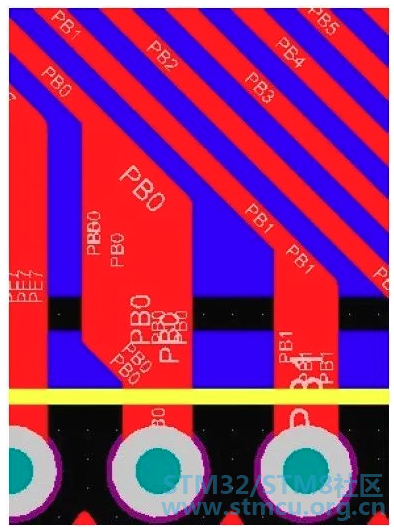

有些人问这样的线是怎么画出来的：

: x' t8 y, ^% S% e# p

答：一根根画出来的。

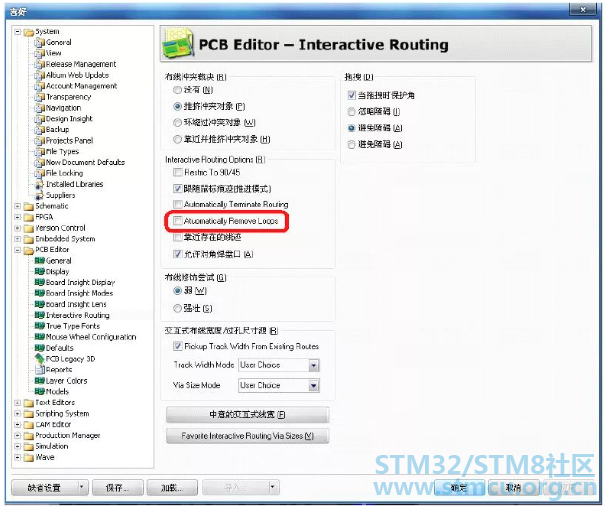

如何设置才可以使线重叠？Preferences、PCB Editor，Interactive Routing，Interactive Routing Options，Automatically Remove Loops选项取消即可：

- q9 p; L, ?7 W8 L- ~$ [; R1 ~$ j

# P! x/ y* ~3 _! m2 ?  M! V

( O1 Z% h2 @0 D3 w+ u

不一根根画的话也可以，Place-Region，放一个多边形区域即可，不过要小心哦，不会自己添加网路的，会变绿。

( Y( v, `6 t- K% _8 A

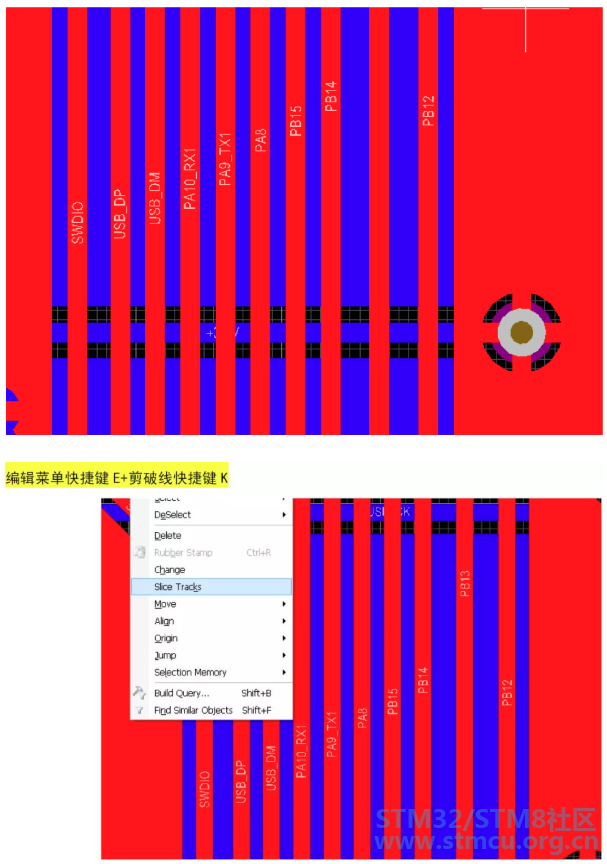

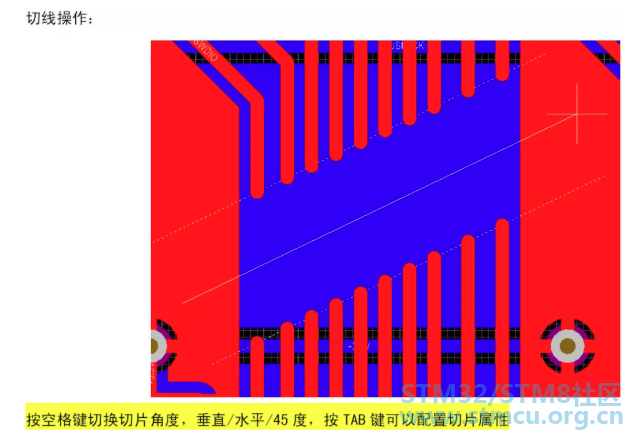

015走线切片的操作

016对等差分线的设置与走线

. Y, w2 D7 m1 ^

很多新手会听到“差分线”，其实说起差分线并不难，只是布线方式而已，比起之前说过的等长线，要容易的多，不过设置起来有一定规则：

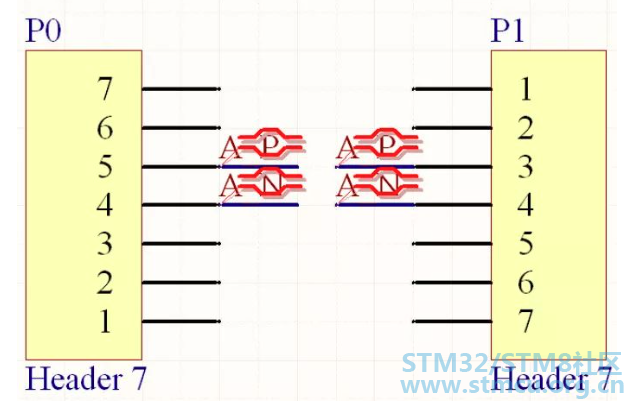

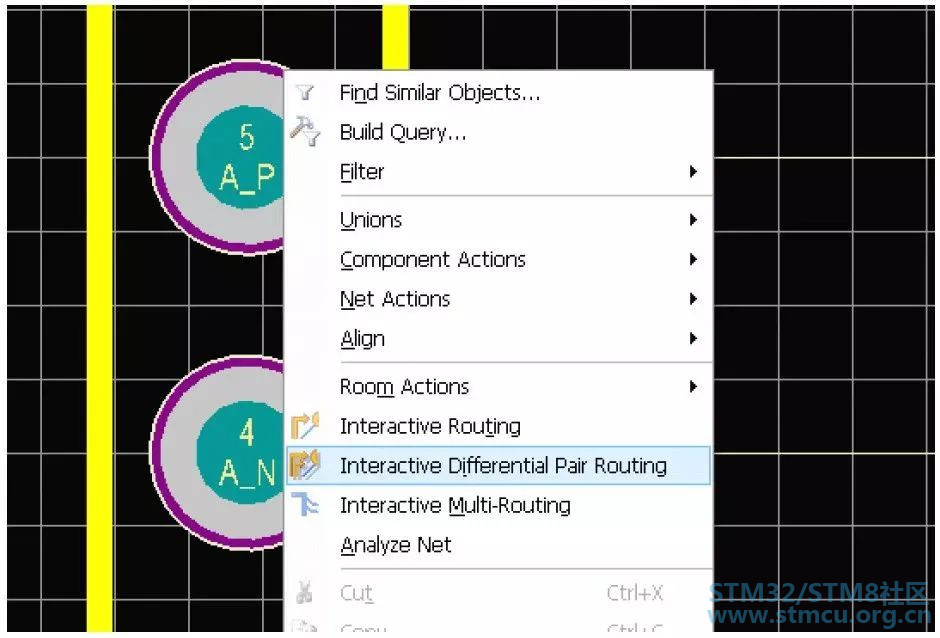

放置元件和绘制差分对信号。差分对命名规则是名称相同，后缀分别标以_P和_N。再选择Place\directives\differential pairs，放置差分对符号。

: h2 W; A, K' l0 t# v2 Q" \  }! ]

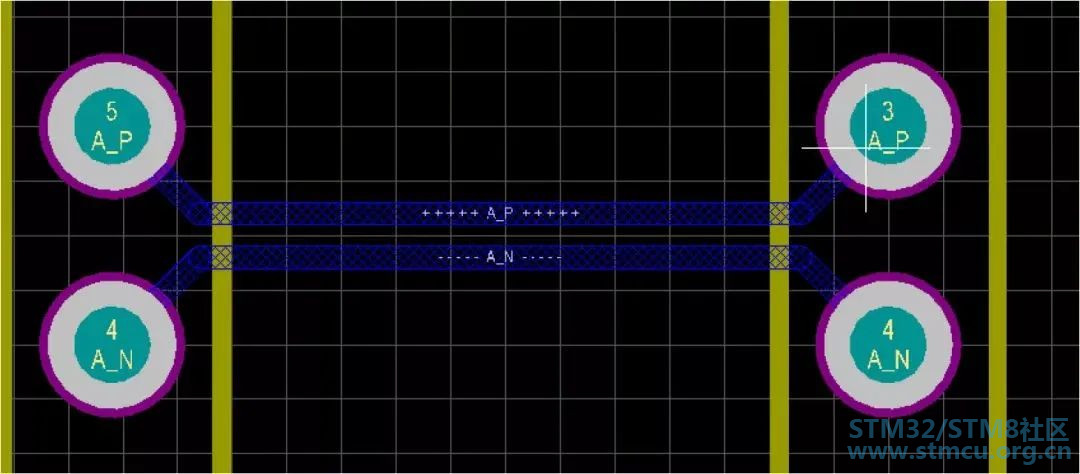

更新至PCB后：

5 S" G; R* w  D9 c

这样就好啦~

- p0 K5 k7 R# u- }% G# ?! n0173D显示操作
8 ?, Z* H8 X/ s+ x6 z" ~8 D
) a& ~, z, t- s; U0 g  K* g

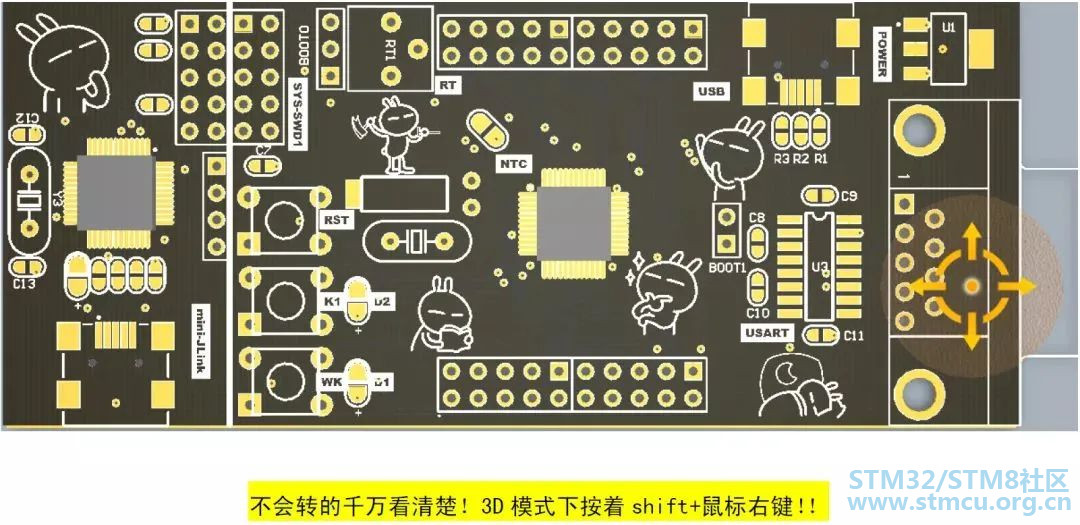

您的主窗口可以同时以2D和3D的方式显示。在2D和3D之间切换可以快捷键"3"来从一个2D视图切换到上个3D视图；按"0"拉平。Shift+right+click +drag可以旋转您的3D视图。

' i( O. `$ F3 _2 S

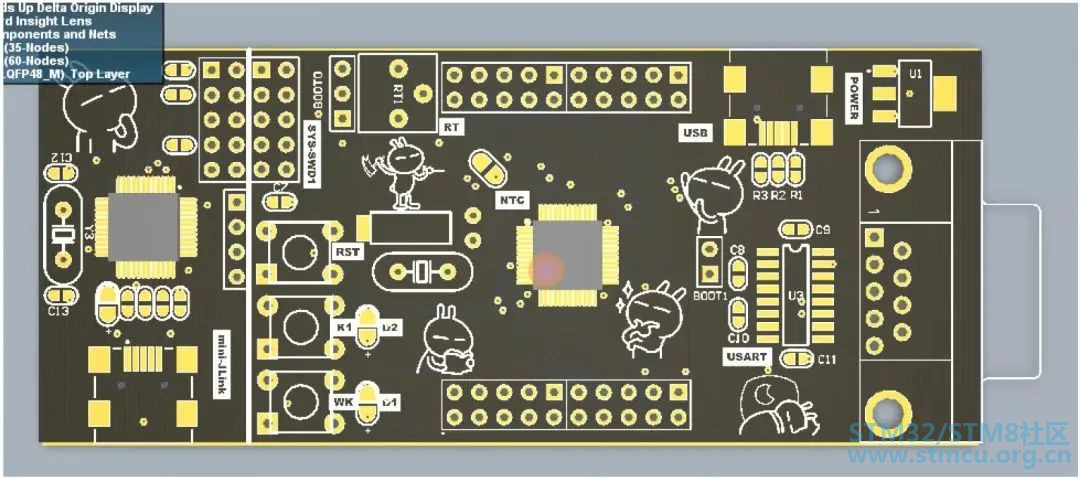

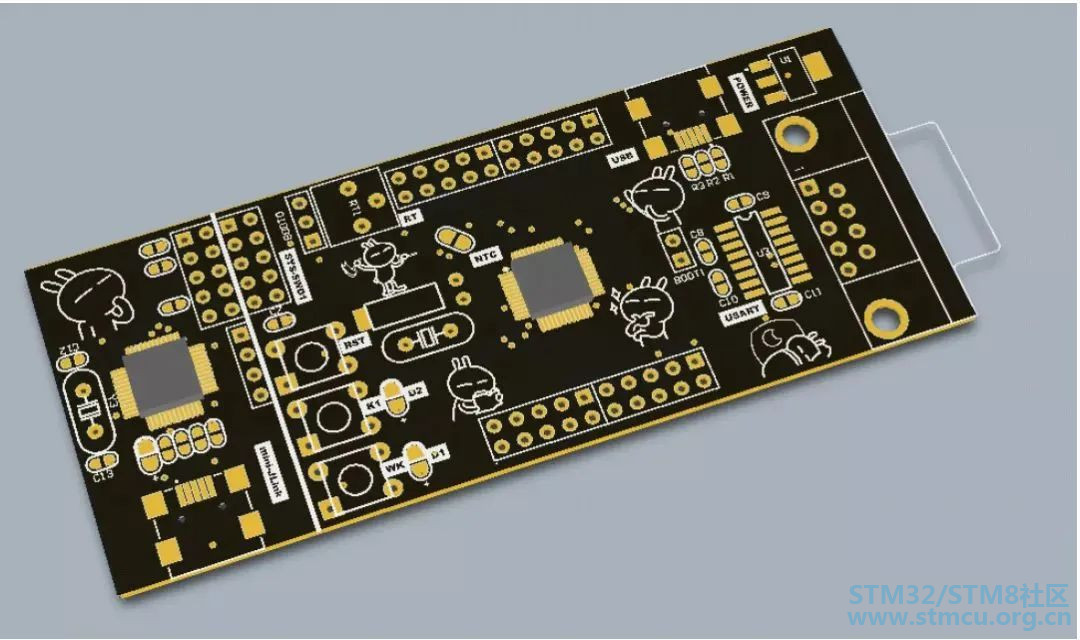

哈哈~在此展示作者的新设计的板子~带JLINK仿真器的STM32F103C8小板~

2 n# o5 F1 i- W2 M% N. n

018快速放大缩小视图
6 R4 g2 U1 P# g) w. _) C

8 Y: M4 k7 Q% e, W/ m# y3 _

有很多方法放大窗口，真正比较实用的就3种，以下做下介绍：

% D2 R4 Q2 S' I2 _) s- Z

1、全界面视图；

% [# J, R3 e9 C

0 O6 Z" S2 b" t8 U; G+ ]

/ q# X4 _, B( D

2、ctrl+滚轮（鼠标中心为中心放大与缩小）；

3、长时间按住滚轮变为放大镜形态，前后拖动鼠标~即可快速放大缩小。

4 m/ S: l, H# ~+ u& H9 k

差不多了，想到的零零碎碎的小技巧就写到这里，截图或者找图也蛮累的，有空也会更新一下把另外的妙招写进去的~个人认为除了编程之外，作为一名嵌入式工程师（或许也不这么叫吧，我们公司硬件工程师就要包括下位机所有的软件和硬件的，只有上位机才称为软件工程师的）应该熟练掌握画板这一项技能。希望大家多多交流，把好方法留下~这样才能多学多用啊~
