这次出差是为了升级程序解决Bug，用户已经将产品封装起来，无法开盖，只能使用CAN总线来更新程序，用Bootloader实现。其实就是通过上位机把.bin/hex文件以CAN通讯的方式发送给单片机并存储在规定的Flash中。这个过程与手机端更新APP类似。

4 W/ B  x( l8 S以STM8单片机为例，该如何实现Bootloader呢？今天和大家分享一下。

01

" h  L+ X! E1 T8 k6 p2 U
% K8 K; ?$ s' F4 Y/ A

: e3 |$ u/ Y  Q

什么是Bootloader

7 @& P- z/ v$ b8 f9 e+ b6 TBootloader是一段用于更新自身应用软件并独立运行的代码，常被用于升级产品和修复产品bug。STM8单片机如果要下载hex文件的话需要通过STVP和STLINK来实现，单片机的引脚SWIM就是下载接口。如果产品在用户端被封装好了，无法通过SWIM来下载该怎么办呢？就使用Bootloader，STM支持CAN和UART实现Bootloader。就是通过CAN通信或者UART通信将数据存放在STM8的Flash上。

02

$ }7 G+ C6 Z, o+ W1 @
0 g" v; `# ?2 q) E) f( k  [( D. Y

划分Flash区间

0 o" e4 j) l/ N4 s. D4 V5 Q6 F  BSTM8的中断向量跳转地址是固定的，会跳转到0x8000对应中断的偏移地址，所以会把Bootloader存放在0x8000开始的空间内，比如给Bootloader代码所划分的空间为4k，那么空间起始地址为：0x8000-0x8FFF；那么应用代码的起始地址就可以从0x9000开始。

03

7 @$ M8 w6 D1 M1 v8 l' K8 i+ Y

2 |% u! @* ]! j7 L
! w7 g3 k+ U1 N+ \/ g& x

修改中断向量表

STM8的中断向量表通过一段特定的代码来实现，并需要根据前文提到的空间划分来修改。STM8的应用程序起始地址是0x8400，默认的向量表如下代码所示。

1.

2. __root const long reintvec[]@".intvec"=

3. {

4. 0x82008080,0x82008404,0x82008408,0x8200840c,
   : m) I0 P6 P. @: ?
5. 0x82008410,0x82008414,0x82008418,0x8200841c,

6. 0x82008420,0x82008424,0x82008428,0x8200842c,

7. 0x82008430,0x82008434,0x82008438,0x8200843c,

8. 0x82008440,0x82008444,0x82008448,0x8200844c,

9. 0x82008450,0x82008454,0x82008458,0x8200845c,

10. 0x82008460,0x82008464,0x82008468,0x8200846c,

11. 0x82008470,0x82008474,0x82008478,0x8200847c,

12. };

复制代码

前文已经将应用程序的起始地址修改为0x9000，所以，向量表的的修改方法为：除了第一个元素为，其余的元素将8改为9，修改完后代码如下：

1.

2. __root const long reintvec[]@".intvec"=

3. {
   ; j% w$ D. @5 X
4. 0x82008080,0x82009404,0x82009408,0x8200940c,
   # K, R$ @/ e- g: q& U' W
5. 0x82009010,0x82009014,0x82009018,0x8200901c,
   ( }' ~* K( I) h" ?- W1 v
6. 0x82009020,0x82009024,0x82009028,0x8200902c,

7. 0x82009030,0x82009034,0x82009038,0x8200903c,

8. 0x82009040,0x82009044,0x82009048,0x8200904c,

9. 0x82009050,0x82009054,0x82009058,0x8200905c,

10. 0x82009060,0x82009064,0x82009068,0x8200906c,
    ) T1 H4 g9 x, e8 X5 D: M: g' r
11. 0x82009070,0x82009074,0x82009078,0x8200907c,
    ; T" p: G2 v7 y% |2 F
12. };

复制代码

; Q+ U8 R2 z, V  d, V

04

  _6 M- a2 [3 e- s! X) q' L
) U4 e! v. c5 z+ V* N; [
+ Q) p3 s' q+ W) p& g1 V& b

修改ICF文件

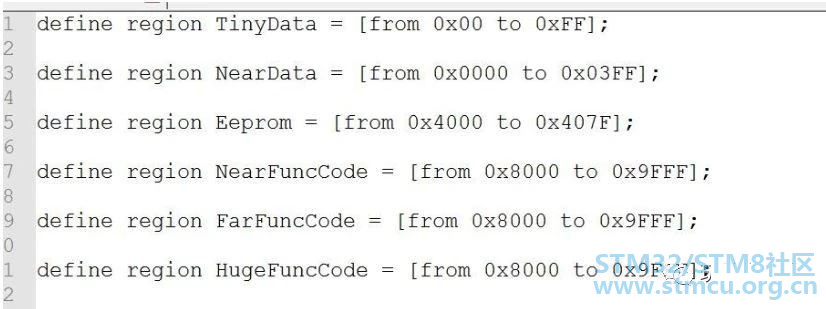

ICF文件存放在编程环境的安装目录下，每个型号/系列的单片机都会对应一个ICF文件，需要修改一下ICF文件，这里需要根据flash空间的划分来修改，前面将Bootloader的终止地址设置为0x9FFF，所以修改如下：
1 K5 H8 Q9 k  ~

1.
   , M3 {8 k% W5 G9 B" l+ q
2. define region NearFuncCode = [from 0x8000 to 0x8FFF];

3. define block INTVEC with size = 0x80 { ro section .intvec };

4. place at start of NearFuncCode  { block INTVEC };

复制代码

- D$ w% w: ~! Y' ]7 c

05

5 Z. {  B: r' q5 b$ M


6 \8 C) N* X7 u% Z# k3 O0 H- V# O

跳转命令

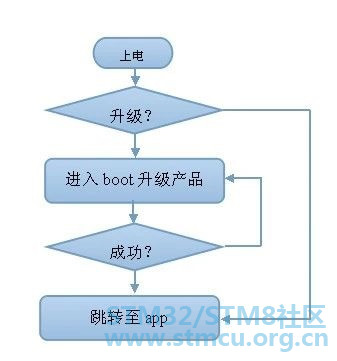

所谓跳转，就是在应用程序中跳转到Boot中去升级；升级完成后需要跳转到应用程序中，所跳转的起始就是起始地址。Bootloader跳转到应用程序的代码如下，

1.
   % k' L7 U$ M( \. F4 p
2. asm("LDW X,  SP ");

3. asm("LD  A,  $FF");
   2 _4 f, H5 j" F  }) K6 p$ Y. D- }
4. asm("LD  XL, A  ");
   $ x3 H' a/ z3 [7 R
5. asm("LDW SP, X  ");

6. asm("JPF $9000");

复制代码

应用程序跳转到Bootloader中的代码如下

1.

2. sm("LDW X,  SP ");

3. asm("LD  A,  $FF");
   ( W: M; W; E# f% v% X, i: }
4. asm("LD  XL, A  ");

5. asm("LDW SP, X  ");

6. asm("JPF $8000");

复制代码

" z0 S) f+ F1 N) c: ^

06

8 J8 J0 `) z: M2 N# v8 H" y$ F

( ]$ w  a& G- V- l

编写交互代码

以上设置好之后，就可以编写交互代码了，所以交互代码其实就是一套协议，规定了应用程序如何跳转到Boot，在Boot中如何处理和存储数据，这需要上位机的支持。如果只是用于自家的产品，就可以自己定义协议。也可以使用标准的协议，比如汽车行业中的UDS(统一诊断服务)。Bootloader实现之后，就可以使用CAN/UART来实现产品固件的升级了。这就是Bootloader的关键内容，本文你学会了吗？留言讨论一下吧。
