STM32学习笔记03—中断架构

3.1 STM32F103中断概述
   Cortex-M3内核支持256个中断，其中包含了16个内核中断和240个外部中断，并且具有256级的可编程中断设置。但STM32并没有使用Cortex-M3内核的全部东西，而是只用了它的一部分。STM32有84个中断，包括16个内核中断和68个可屏蔽中断，具有16级可编程的中断优先级。而我们常用的就是这68个可屏蔽中断，但是STM32的68个可屏蔽中断，在STM32F103ZET6中只有60个。

3.2 STM32F103中断优先级
3.2.1 优先级结构
   STM32F103的中断分为抢占优先级和响应优先级两种，这两种优先级的顺序是抢占优先级高于响应优先级，假设存在两个事件，那就会存在以下几种可能：

（1）情况1：事件1和事件2的抢占优先级都是1，事件1的响应优先级为1，事件2的响应优先级为2，那么事件1和事件2同时发生的时候，CPU优先处理事件1，然后处理事件2；

（2）情况2：事件1和事件2的响应优先级都是1，事件1的抢占优先级为2，事件2的抢占优先级为1，那么，事件1和事件2同时发生的时候，CPU优先处理事件2，然后处理事件1；

（3）情况3：事件1的响应优先级为1，事件2的响应优先级为2，事件1的抢占优先级为2，事件2的抢占优先级为1，当事件1和事件2同时发生的时候，CPU优先处理事件2，然后处理事件1；

   通过上面两种情况，我们可以发现，当抢占优先级一致，谁的响应优先级的数小，谁的优先级就高，中断同时发生的时候CPU就先处理谁；如果抢占优先级不一样，那么无所谓响应优先级，谁的抢占优先级数小，优先级就高，中断同时发生的时候CPU就先处理谁。

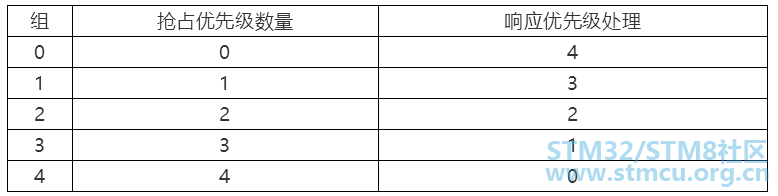

   STM32F103的抢占优先级和响应优先级各有4级，即0~3，根据乘法原理，也从侧面反映了16级可编程的中断优先级，并且抢占优先级和响应优先级的数量是可以设置的，通过中断分组来配置，中断分组和优先级数量的对应如下表所示。

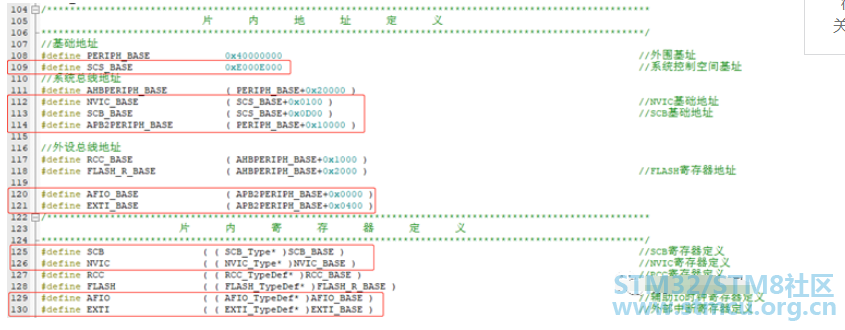

3.2.2 相关寄存器

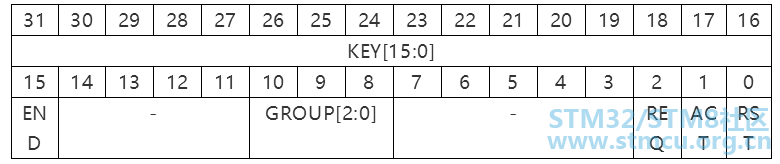

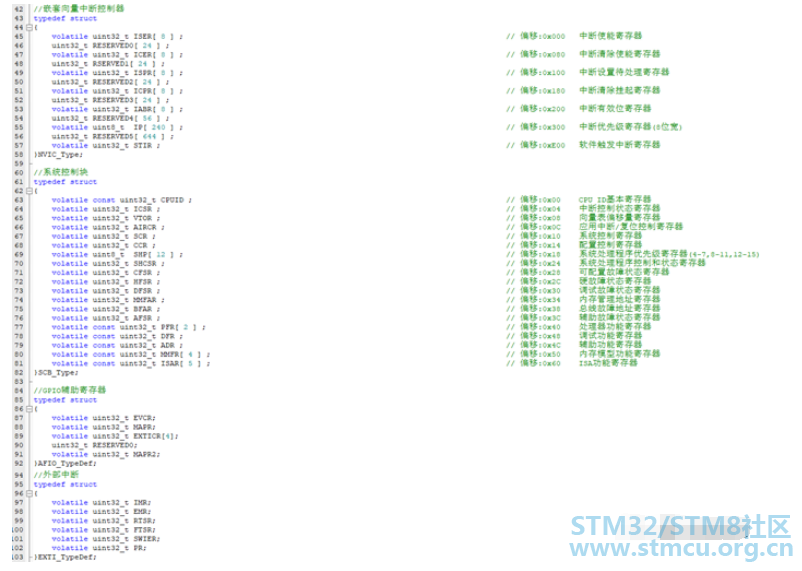

（1）中断应用和复位控制寄存器：AIRCR

Bit 31~Bit 16：激活代码，写入0x05FA激活寄存器

Bit 15：指示数据的字节序（这只能在重置后更改）

            0：表示小尾数

            1：表示大字节序

Bit 10~Bit 8：中断优先级分组

Bit 2：请求芯片控制逻辑产生复位

Bit 1：清除所有活动状态信息中的异常

Bit 0：重置Cortex-M3处理器（调试逻辑除外）

（2）中断使能寄存器组：ISER

   在STM32中，ISER寄存器一共有3个，ISER[0]的0到31位对应中断0~31，ISER[1]的0到31位对应中断32~63，ISER[2]的0到3对应中断64~67，如果需要使能某个中断，必须设置对应的ISER位为1，要清除的话可以设置ICER寄存器组对应位为1，或者对ISER写0，但是对于ICER寄存器组写0是不起作用的。

（3）中断优先级控制寄存器组：IP

对于STM32，优先级控制寄存器IP一共有68个，对应着68个中断，每个寄存器的结构都是相同的，如下图所示。

Bit 7~Bit 6：抢占优先级

Bit 5~Bit 4：响应优先级

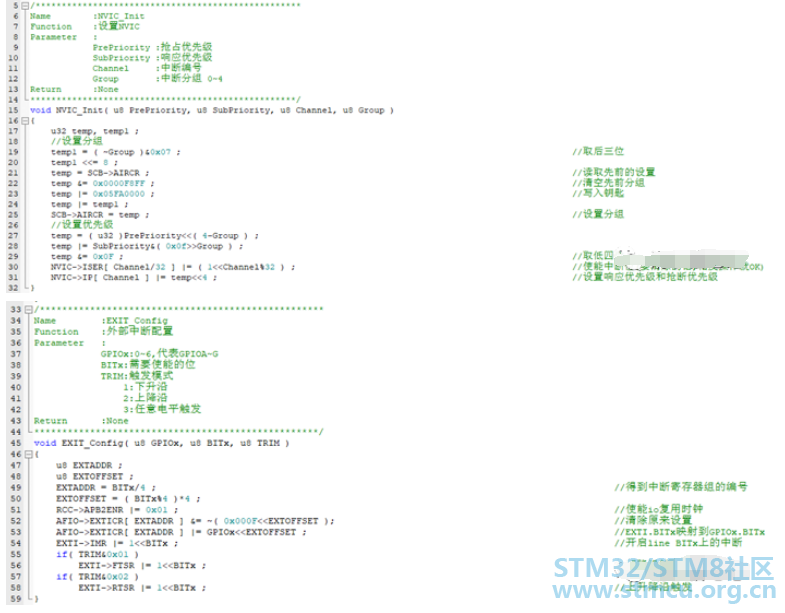

3.2.3 中断优先级配置函数

/***************************************************
6 {3 X# t2 \$ L2 R" o' S
Name :NVIC_Init
! l& ~' T; Z, ?4 y8 g2 r1 P# B
Function :设置NVIC% s9 I) d; E' N6 L# R6 @6 x- g
Parameter :
! T( y/ D5 n: G5 s
PrePriority :抢占优先级+ e6 q& q" ^& t2 T8 Y. q' S" _$ V
SubPriority :响应优先级
5 G) a' h& ^9 u5 r6 k
Channel :中断编号8 M: f$ V+ f- j( [7 A. h
Group :中断分组 0~43 u4 V" f; b9 x0 `) ?" k" i. |
Return :None
4 ^0 W8 O4 F6 {: i3 ~
***************************************************/
, p4 a8 Q; d& p
void NVIC_Init( u8 PrePriority, u8 SubPriority, u8 Channel, u8 Group )
* g6 ^2 t/ A) B3 O% G
{# V, B9 m; }. O6 w7 U
u32 temp, temp1 ;) ]) [, ^+ [# J2 ]
//设置分组
0 Y% a: ~6 Z! V$ I0 v
temp1 = ( ~Group )&0x07 ; //取后三位, B, q& \' ^! d, n2 ]
temp1 <<= 8 ;
1 P' T5 Z' a0 W: b6 w+ b& M
temp = SCB->AIRCR ; //读取先前的设置0 W5 l3 }' T# [3 q
temp &= 0x0000F8FF ; //清空先前分组( |3 }" `, K. t$ i8 y
temp |= 0x05FA0000 ; //写入钥匙
9 M j: _' G6 [$ C* t5 N {
temp |= temp1 ;
) o6 S; w8 x& y) h+ U: D
SCB->AIRCR = temp ; //设置分组4 m% N4 q1 e/ K/ t
//设置优先级
- I8 Y4 G7 F x* v$ y
temp = ( u32 )PrePriority<<( 4-Group ) ;
8 E: t" y) t* z
temp |= SubPriority&( 0x0f>>Group ) ;
8 Z Q- I. q$ ~5 w
temp &= 0x0F ; //取低四位
* i9 x, [3 k+ p, ?2 N! w. F' x
NVIC->ISER[ Channel/32 ] |= ( 1<<Channel%32 ) ; //使能中断位$ F: I. j5 w6 l6 F' V2 B, P/ v
NVIC->IP[ Channel ] |= temp<<4 ; //设置响应优先级和抢断优先级/ v. |8 Z7 z. Q9 v( c6 }' W
}
/ B% E1 x3 L# h1 c+ J" K2 j

复制代码

3.3 外部中断EXIT结构
3.3.1 EXIT概述
外部中断/事件控制器由连接线设备中的多达20个边缘检测器或其他设备中的19个边缘检测器组成，用于生成事件/中断请求。每条输入线可以独立配置以选择类型（事件或中断）和相应的触发事件（上升或下降或两者）。每条线也可以独立屏蔽。

对于STM32来说，每一个端口都可以配置为外部中断，根据中断信号的类型都可以单独配置上升沿触发或者下降沿触发，中断服务函数相互独立。

3.3.2 EXIT相关寄存器

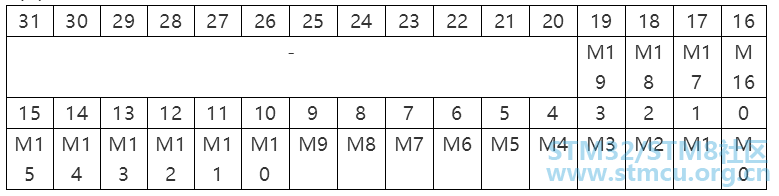

（1）中断屏蔽寄存器：IMR

it 19~Bit 0：线x上的中断请求配置位

0：禁止输入线x上的中断请求
1：允许输入线x上的中断请求

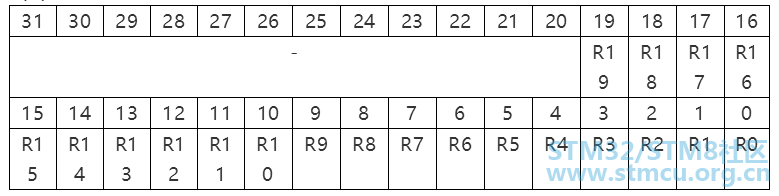

（2）上升沿触发选择寄存器：RTSR

it 19~Bit 0：线x上的上升沿触发事件配置位

0：禁止输入线x上的上升沿触发
1：允许输入线x上的上升沿触发

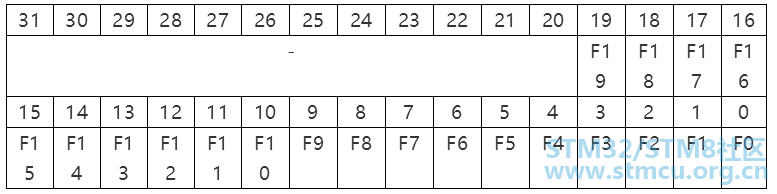

（3）下降沿触发选择寄存器：FTSR

Bit 19~Bit 0：线x上的下降沿触发事件配置位

0：禁止输入线x上的下降沿触发
1：允许输入线x上的下降沿触发

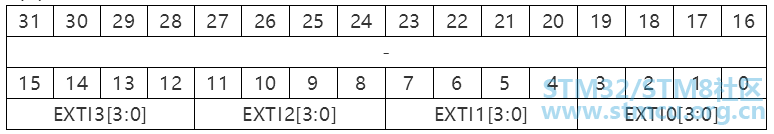

（4）外部中断配置寄存器1：EXTIXR1

EXTIx[3:0]：EXTIx配置(x = 0~3)

0000：PA[x]引脚 0100：PE[x]引脚 0001：PB[x]引脚 0101：PF[x]引脚
0010：PC[x]引脚 0110：PG[x]引脚 0011：PD[x]引脚

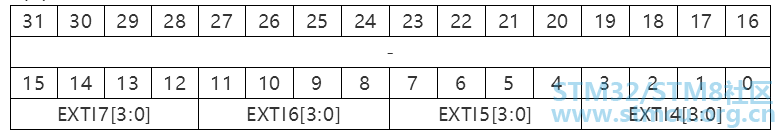

（5）外部中断配置寄存器2：EXTIXR2

EXTIx[3:0]：EXTIx配置(x = 4~7)
0000：PA[x]引脚
0100：PE[x]引脚
0001：PB[x]引脚
0101：PF[x]引脚
0010：PC[x]引脚
0110：PG[x]引脚
0011：PD[x]引脚

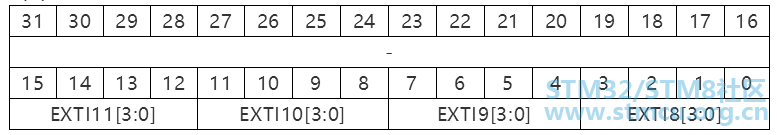

（6）外部中断配置寄存器3：EXTIXR3

EXTIx[3:0]：EXTIx配置(x = 8~11)
0000：PA[x]引脚
0100：PE[x]引脚
0001：PB[x]引脚
0101：PF[x]引脚
0010：PC[x]引脚
0110：PG[x]引脚
0011：PD[x]引脚

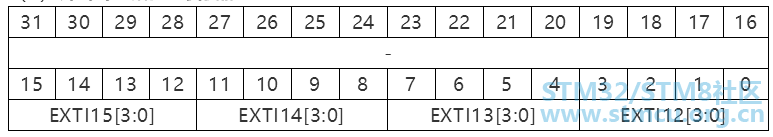

（7）外部中断配置寄存器4：EXTIXR4

EXTIx[3:0]：EXTIx配置(x = 12~15)

0000：PA[x]引脚
0100：PE[x]引脚
0001：PB[x]引脚
0101：PF[x]引脚
0010：PC[x]引脚
0110：PG[x]引脚
0011：PD[x]引脚

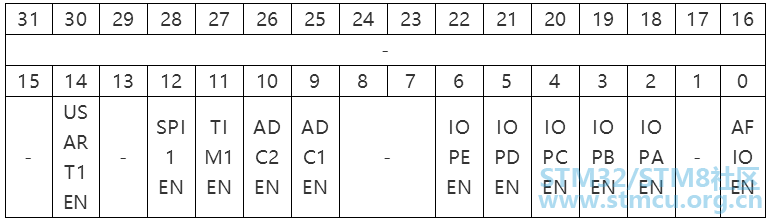

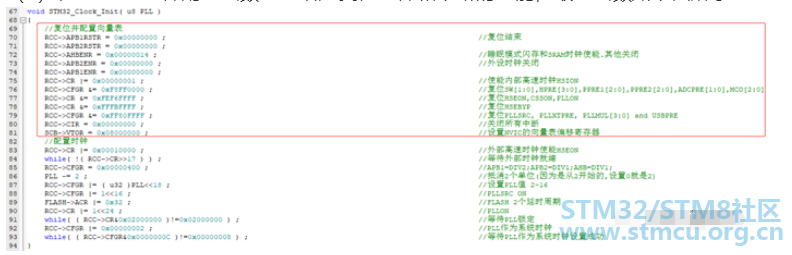

（8）APB2外设时钟使能寄存器：APB2ENR

Bit 14：USART1时钟使能（写1开启，写0关闭）
Bit 12：SPI1时钟使能（写1开启，写0关闭）
Bit 11：TIM1时钟使能（写1开启，写0关闭）
Bit 10：ADC2时钟使能（写1开启，写0关闭）
Bit 9：ADC1时钟使能（写1开启，写0关闭）
Bit 6：GPIOE时钟使能（写1开启，写0关闭）
Bit 5：GPIOD时钟使能（写1开启，写0关闭）
Bit 4：GPIOC时钟使能（写1开启，写0关闭）
Bit 3：GPIOB时钟使能（写1开启，写0关闭）
Bit 2：GPIOA时钟使能（写1开启，写0关闭）
Bit 0：辅助功能IO时钟使能（写1开启，写0关闭）

3.3.3 外部中断配置函数

+ v3 `5 a( X2 C, p$ C1 K
/*************************************************** z! Y0 A; e: n& K s% j+ k* C
Name :EXIT_Config; n0 A% ], }$ F2 [/ I
Function :外部中断配置
- u5 b* |$ c' _/ g
Parameter :) o3 T' j: U( w7 y. ?- h1 E
GPIOx:0~6,代表GPIOA~G+ t0 b" e! h3 G8 C, g
BITx:需要使能的位
' ~' a* F' g' d y$ b: N8 X( i
TRIM:触发模式
" h1 d1 H/ `0 N5 L! h5 m
1:下升沿
" m; J x3 C w& T" E
2:上降沿. i! }9 y$ u4 P) B
3:任意电平触发
' G1 `2 p; @4 v
Return :None
2 l q- H* G4 k) n. N
***************************************************/
/ l( y7 h, R' \) F/ E
void EXIT_Config( u8 GPIOx, u8 BITx, u8 TRIM )
- N5 b- b2 Y) U5 P F+ \
{ n; R7 ?1 w1 }# f, E7 I5 z$ N& s4 T
u8 EXTADDR ;
' [7 s" ^3 G2 E! g' h
u8 EXTOFFSET ;
1 x* P( x, L0 F, B- y/ b3 q
EXTADDR = BITx/4 ; //得到中断寄存器组的编号8 i2 f* V3 W T& J6 W
EXTOFFSET = ( BITx%4 )*4 ;
3 E3 j# J7 k- D- _( A
RCC->APB2ENR |= 0x01 ; //使能io复用时钟
3 |6 B) ]3 |7 H' ?- p
AFIO->EXTICR[ EXTADDR ] &= ~( 0x000F<<EXTOFFSET ); //清除原来设置% [/ K$ {0 S+ ^/ l$ h
AFIO->EXTICR[ EXTADDR ] |= GPIOx<<EXTOFFSET ; //EXTI.BITx映射到GPIOx.BITx
* s5 }" O$ I4 n; e3 A5 h
EXTI->IMR |= 1<<BITx ; //开启line BITx上的中断
7 L' Y- v s! W9 l! i
if( TRIM&0x01 ) EXTI->FTSR |= 1<<BITx ; //下降沿触发
& y' E! ^' Z! _/ H4 D' {3 K; I
if( TRIM&0x02 ) EXTI->RTSR |= 1<<BITx ; //上升降沿触发
! f! Q5 O5 p+ J& T8 T' m
}( ]7 W% }# K. E$ m9 r9 N
