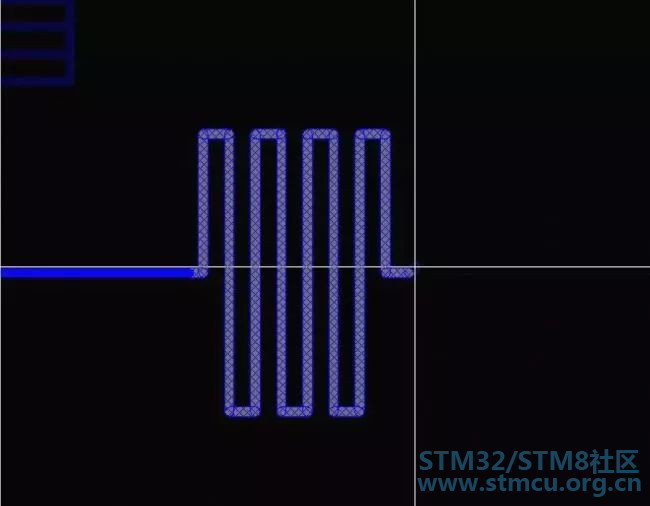

1. AD 布蛇形线方法 ! Q$ ~# k5 M+ W" b& G/ V Tool 里选 Interactive length tuning 要先布好线再改成蛇形, 这里用的是布线时直接走蛇形: 先 P->T 布线, 再 Shift + A 切换成蛇形走线。 6 N- K1 `0 m& s# r Y' \7 a9 a

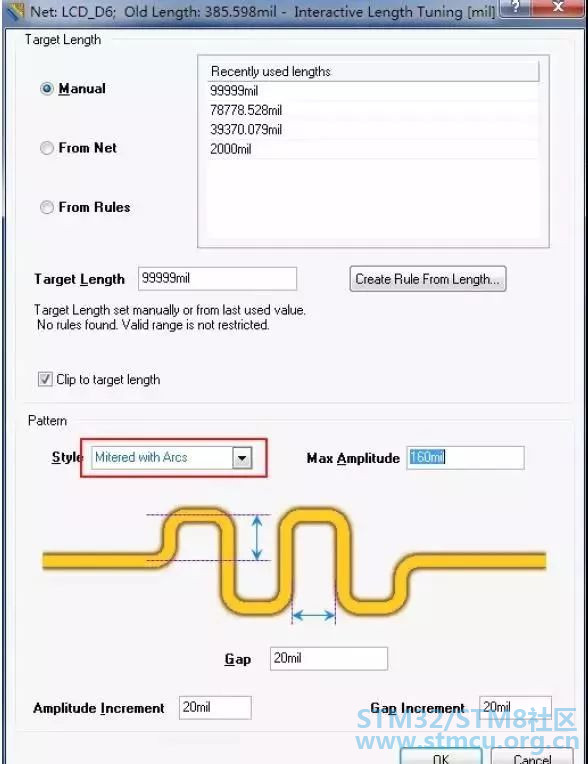

; b' _# y( ]: k- W( p4 c8 ~$ k 按 Tab 可设置属性, 类型了选用圆弧,Max Amplitude 设置最大的振幅 ,Gap 就是间隔(不知这么翻译对不) ，下面左边是振幅增量, 右边是间隔增量。
4 U: c* Q" K+ q2 \ 然后开始布线: S0 w( Q# G4 V6 F

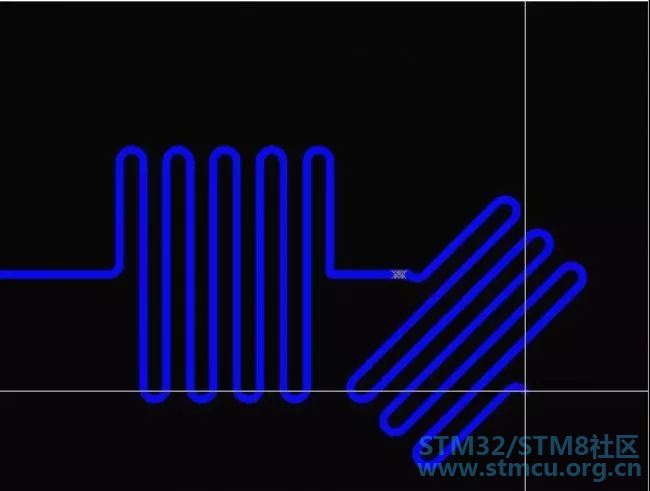

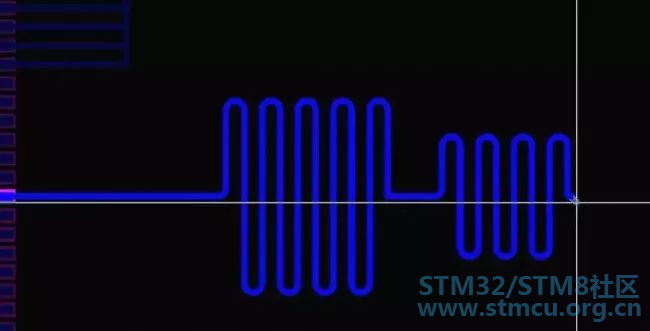

让边缘变"圆" - 按快捷键 "2", 就会增大弧的半径, 增到最大就是 两个 1/4 的弧直连 就是一个 180度的半圆了 快捷键 "," "." 可以调节振幅。 / d8 V T( y' A8 s, i2 `; H/ B

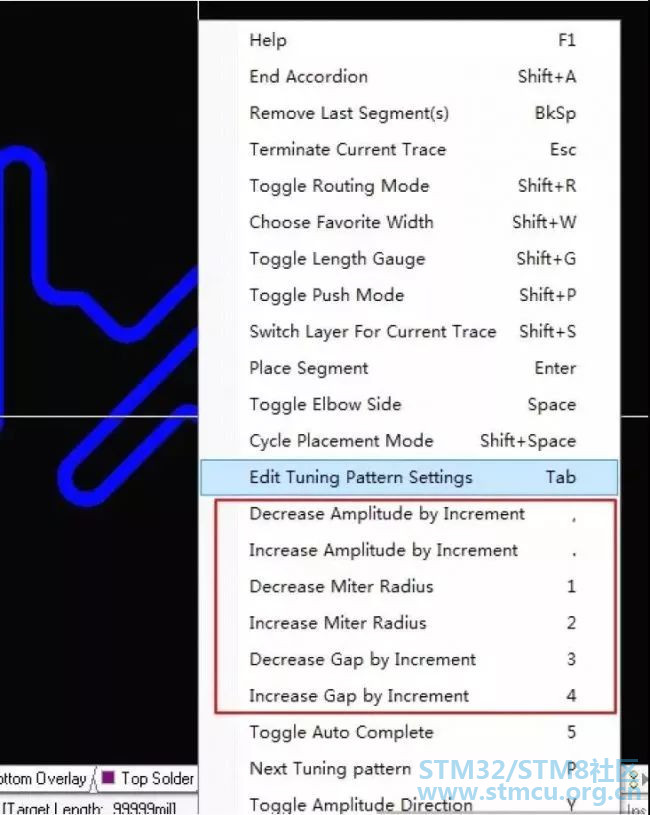

' x% i- F" r, ?4 x 要是不记得快捷键, 没关系, 随时按 "`" 可以显示当前支持的操作。 ! Z- \: y3 s& H' J% o8 x7 T

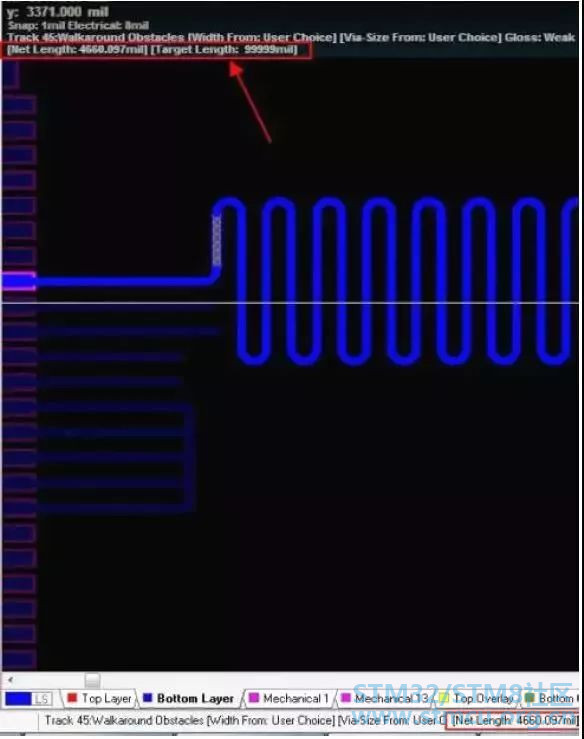

7 l6 ^3 {- k5 O5 g B) @) N: V 可以看到网络的长度, 不止一个地方哟 . O' \, ?1 g( V r

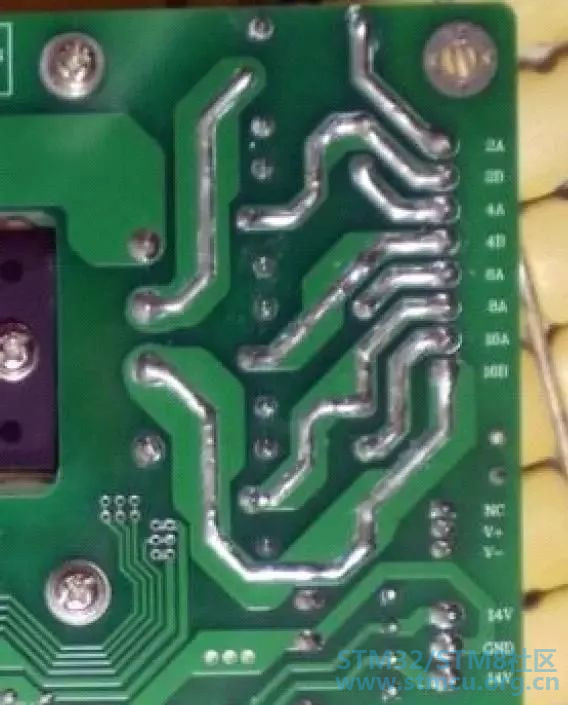

等长可使用调节器完成等长布线 ! f8 j$ A ]3 G 2. 大电流走线中去除阻焊层 / H1 r! R) i/ S& a( Z3 B4 y- h
1 `6 ?% K: M1 J. N m3 q, }5 i

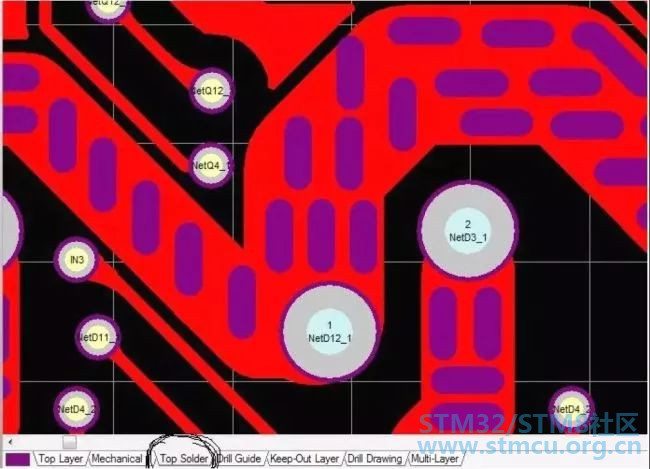

这里要注意的两点，首先 Paste 层才是真正的喷锡层，但是默认走线上是有阻焊层的，所以单单使 用Paste，是没用的，故需要使用 Solder，此层中划出的部分是没有阻焊的，故可使用 Paste+Solder 的方法达到喷锡线的绘制，若板上本来就有走线，可直接使用对应层的 Solder 进行开窗。

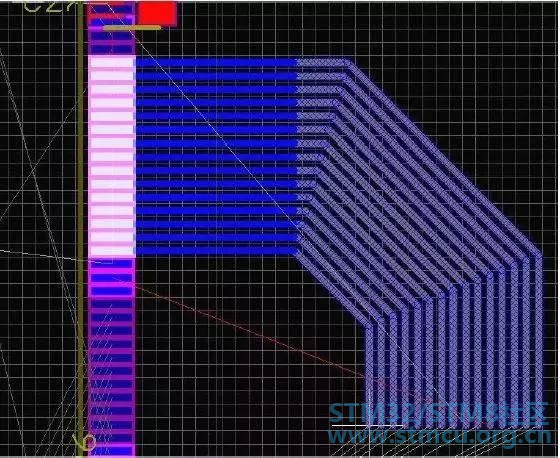

) E; p1 k. V7 v- x c% S6 N% R + f) D, V6 T3 _5 l& B 3. 总线画法 8 N+ x a! R" v& q6 G Altium Designer 支持多条网络同时布线，布线可以起始于焊盘也可以起始于线路开端。按住 shift键选择多个网络，或者用鼠标框选多个网络，选择菜单命令 PLACE >> Interactive Multi-Routing 再单击布线工具栏上的总线布线工具，既可以开始总线布线，在布线过程中可以放置过孔，切换直线层，可以按逗号，和句号。分支线间距进行调整。

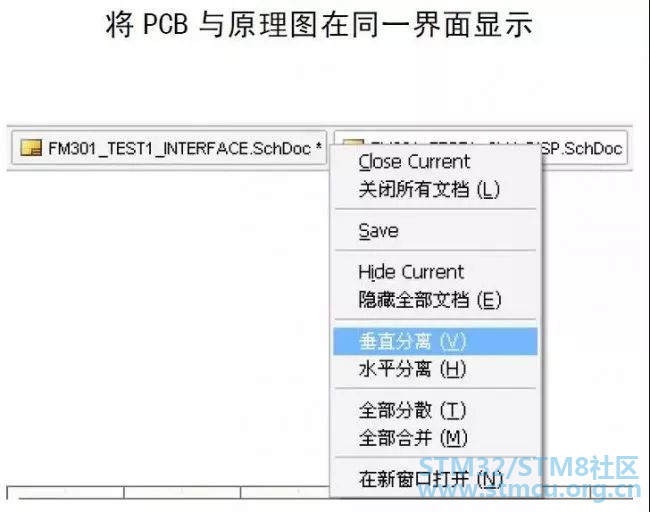

5 f( F9 l; L. u 期间按 2 可加过孔，L 可设换层~ 4. 从原理图到PCB 9 y& l( H3 L( i3 S" C

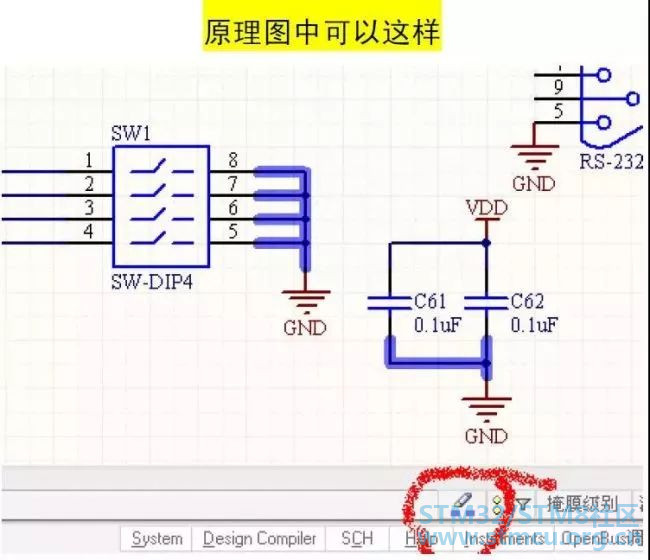

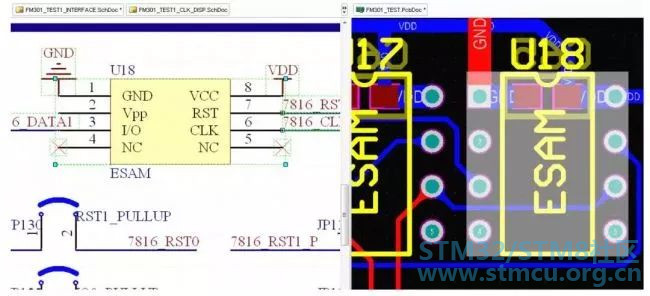

在原理图中用鼠标框选一块电路或选中若干个器件，按 T—>S，就能马上切换到 PCB 中，同步选中那些器件。

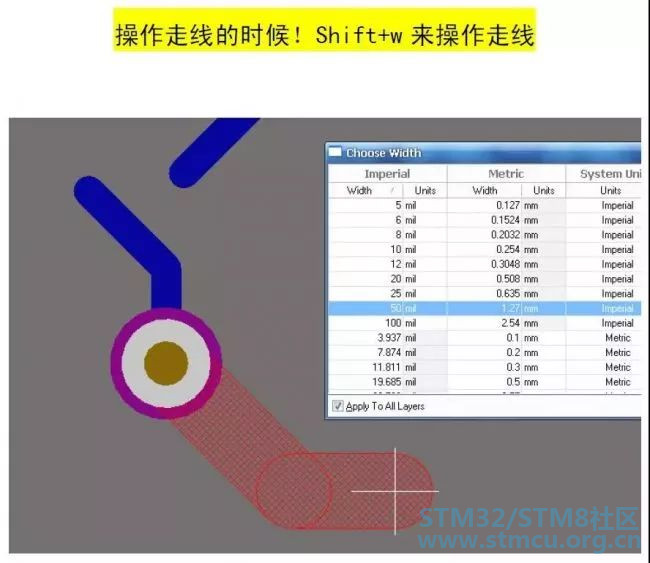

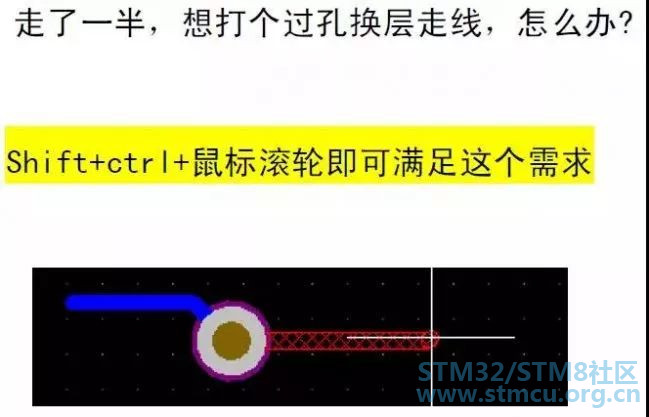

5. 走线中换层、操作过孔，操作走线

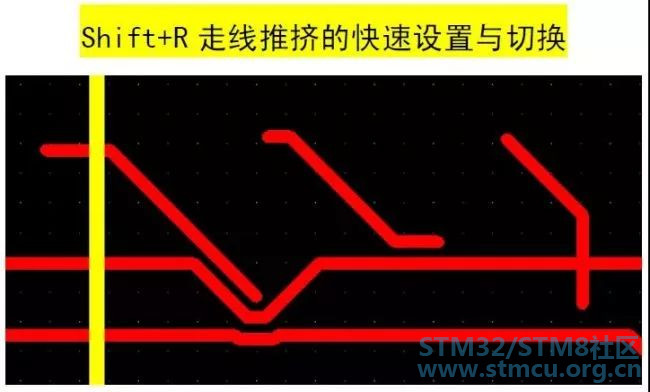

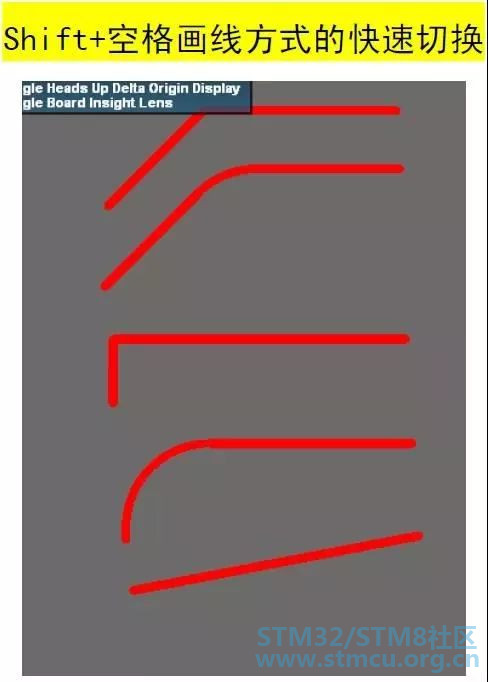

; l% O u ^" [% F/ g+ }3 T& e 6. 走线推挤与连线方式快速设置 , n! d* M# J8 @9 }
/ [3 i# e: {. X) X* w1 O
& j# k% S5 {" X

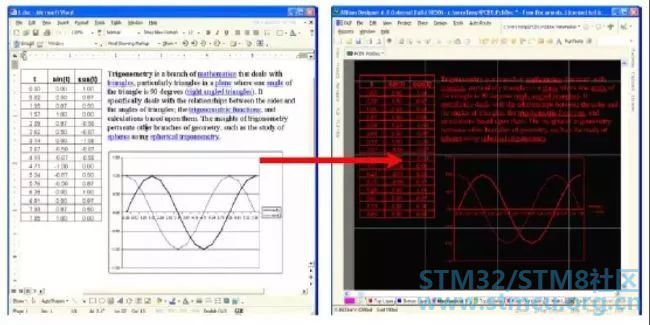

9 X" \7 F5 m4 e, R* B1 l( f& ^ 7. 简易图元的PCB黏贴 图元文件的粘贴让机械层设计文档的生成更容易完成，通过使用习惯的与 Windows 相同的粘贴命令（Ctrl+V），任何来自剪贴板中的图元文件都可以粘贴到 PCB 编辑中。图元文件可以是直线、弧线、简单的填充和 True Type 文本，任何导入的数据将被放置在当前层。 , y# {7 Q& Q: l0 B0 w' f. r. Y

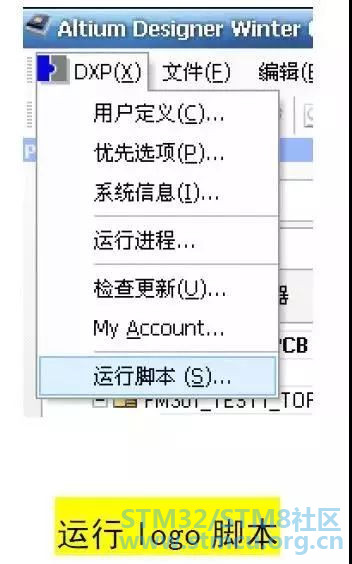

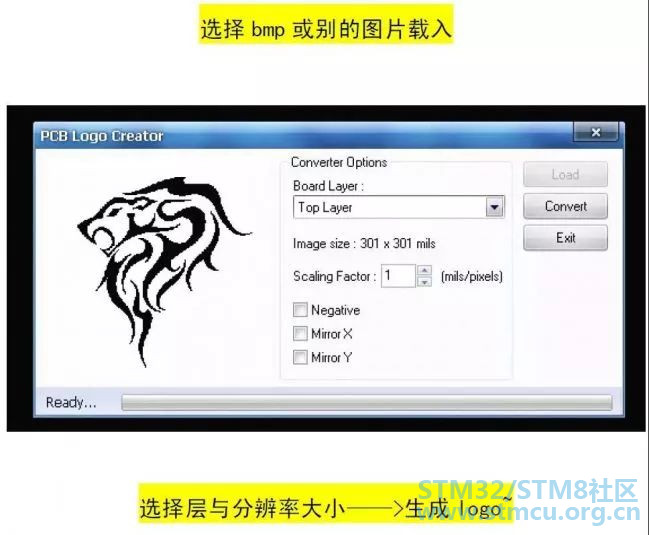

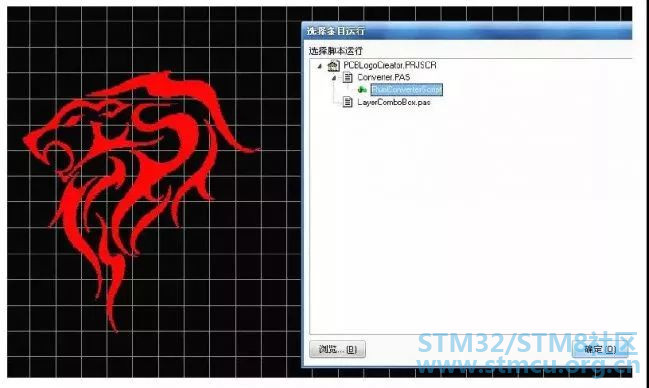

3 q$ i, W" R) i" [% N, O 从 Word 或 Excel 中拷贝数据到 PCB 中支持的图元文件包括位图，线，圆弧，简单填充和 true type 文字，允许您简单的粘贴 logos 和其他图形。 8. 复杂单元（logo) PCB制作 # X o f. V) t+ n& H- y- o3 {( j
# J: M& ^7 L. G0 `' V0 D3 X

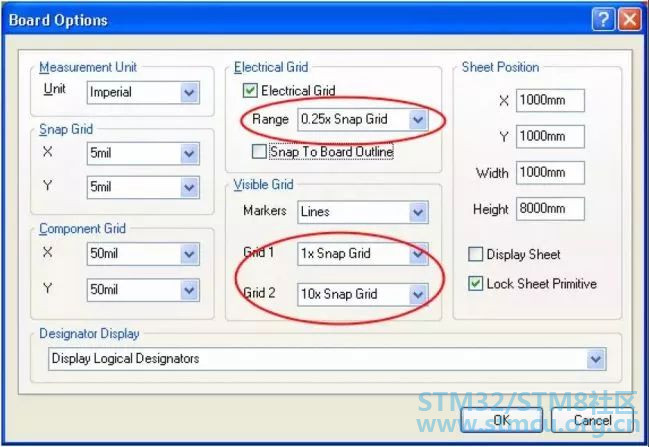

5 R3 {& N4 E* X1 y ) W/ @2 L& j [# D 9. 栅格设置与捕获 在 Altium Designer 中可视化网格和电气网格可以按捕获网格的倍数来设置（Design>>Board Options）。 7 i5 h; q X3 m1 e8 ]/ z

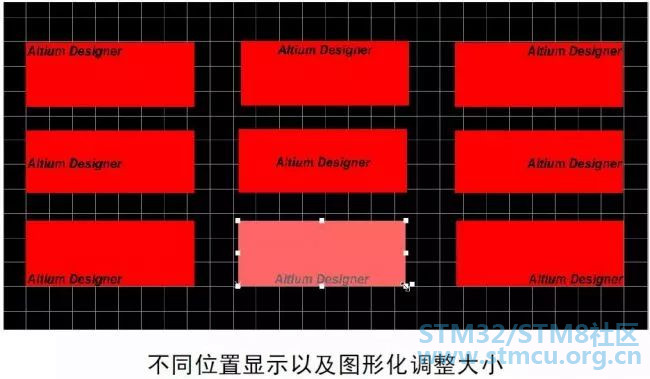

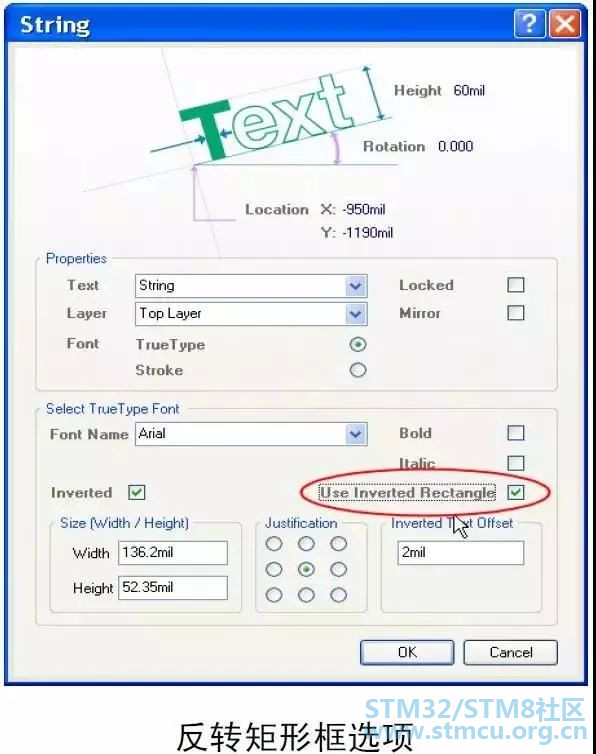

10. 丝印文字反色输出及位置设置 PCB 编辑中增添了新的有效字符串属性框选项，新的选项可以为使用了 True Type 字体的反转文本定义不同矩形边界范围，而不是如原来使用反转文本本身的边界。 5 q* O$ ~) |3 W5 l3 F! ^% f" q
反转尺寸（宽度/高度）：设置反转文本矩形框的宽度和高度 版面调整：定义文本框中文字的相对位置 反转文字的偏移：定义反转文字相对矩形框的偏移量 * v$ S& E# P1 ~( o/ @! _( U

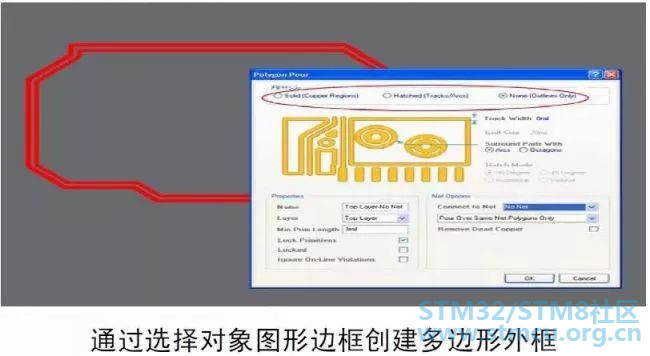

# f7 P" S5 M0 Z' z 6 L$ Q% |- ~; s 11. 各种~多边形填充 ' L9 ?! d8 ~, f0 V 使用以选择对象定义多边形形状功能使得用外部资源（如 DXF、AutoCAD 等）来创建公司 Logos 或多边形非常容易。多边形形状的定义分两步：首先从菜单 Tools>>Polygon Pours>>Define From selected objects定义多边形区域，然后右键点击多边形填充区域并从弹出菜单上选择’属性’选项，就可以在对话框中设置填充模式了。

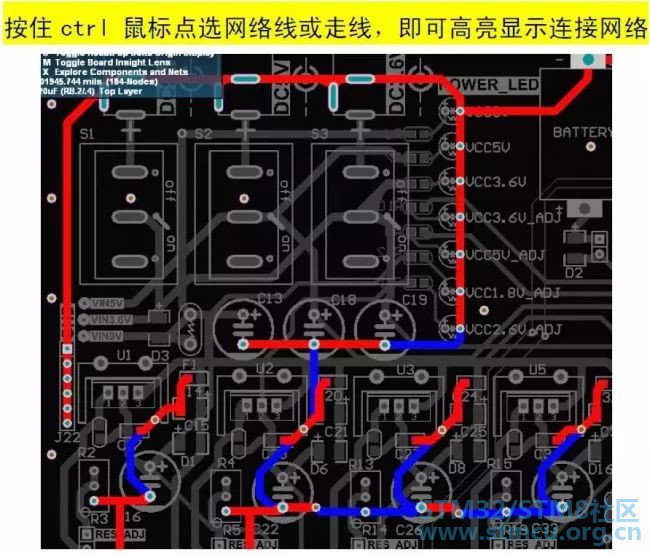

9 b% G, F) v0 k4 K/ L ! I- d( S: U# V3 B2 t$ P! a# } 12. PCB中高亮选中网络法
2 B" ^3 d; U" I % z9 [( d, {- Y: ?' S

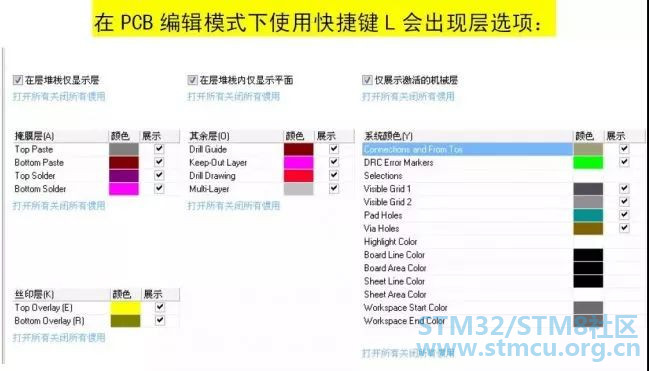

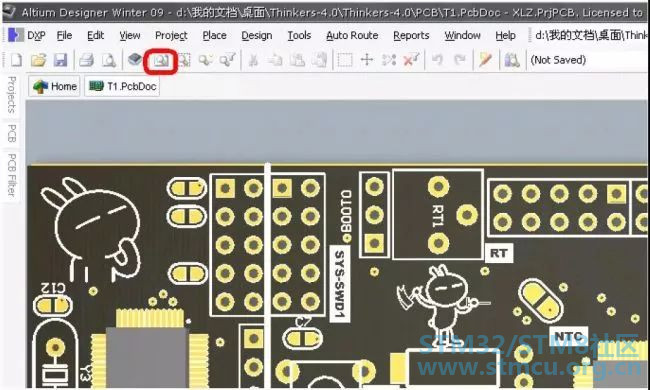

% E# {. H" S: M9 w 13. 单层操作与定制操作 2 v. W" U7 K# s3 s6 O 对于纷乱的器件布局，已经很是麻烦如果要在混乱中走线，实属不易，在 AD 中可以使用 shift+s 解决这一问题（PCB 编辑状态下）：

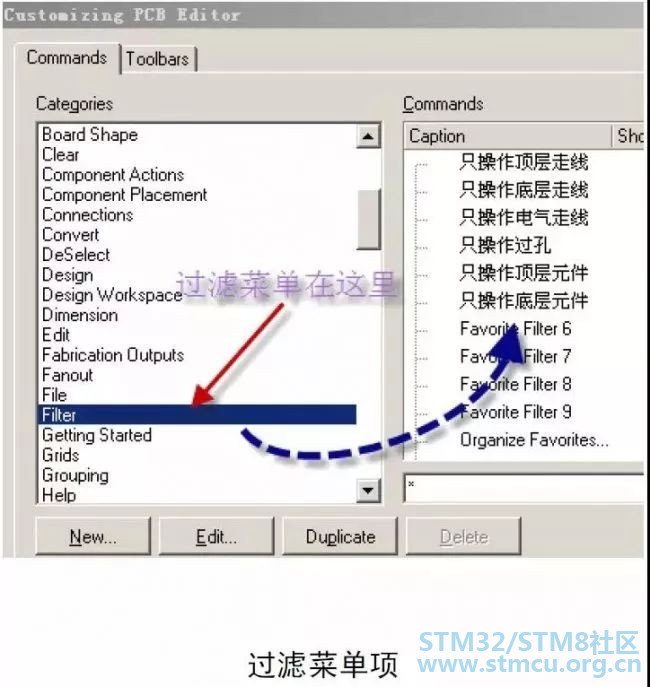

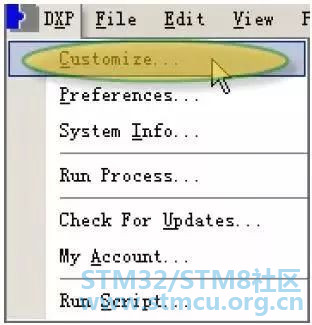

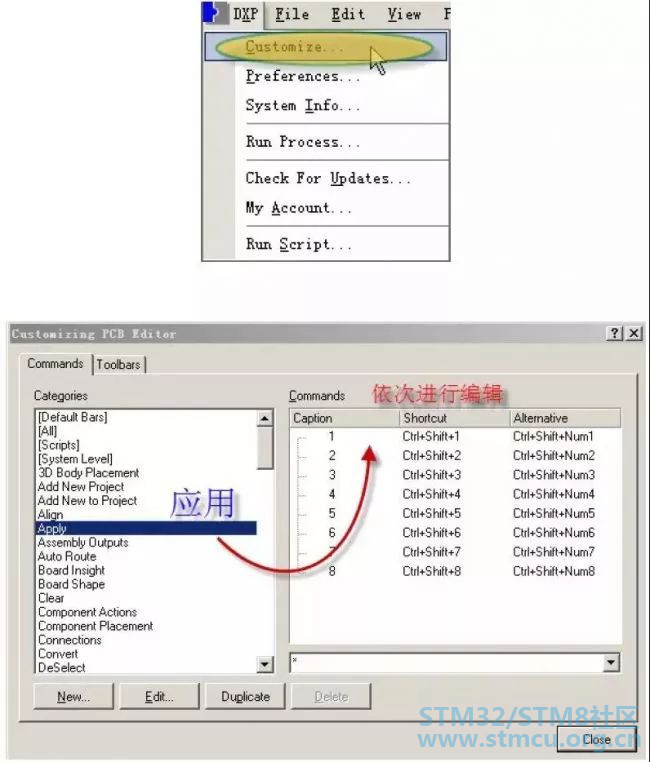

' Q3 B7 l2 r# u# D: x 另外从网上学会了定制方法，开始比较麻烦，但是学会了会很实用
2 v; |( m4 Z/ a3 Q( u& h' ~+ X 方法是：+ A1 P8 {: {) l5 O& m; ?* R! z
+ g, E5 Q; [( c' z9 w) _* L

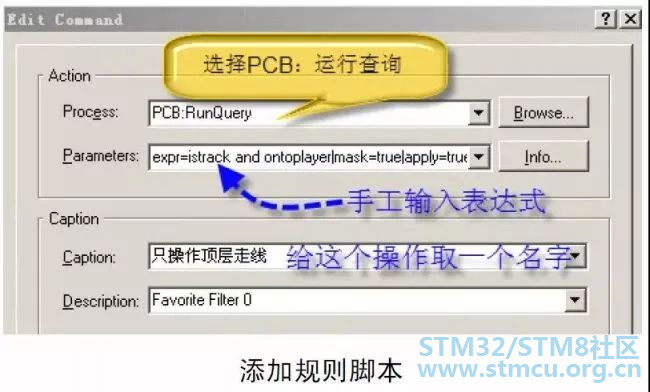

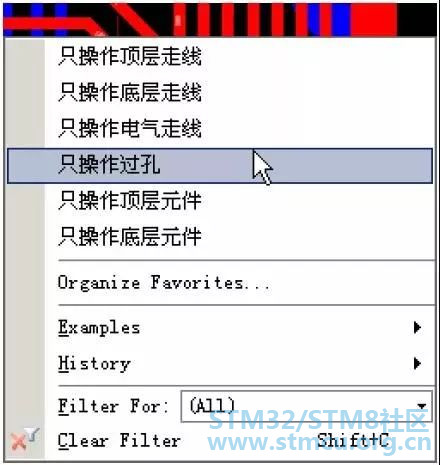

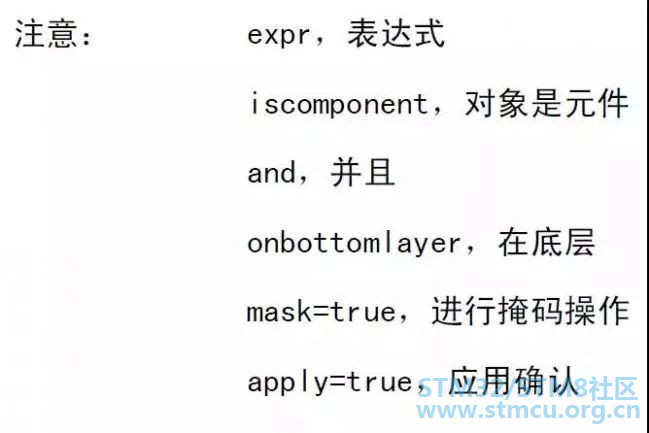

只操作顶层走线的表达式为： expr=IsTrack and OnTopLayer|mask=True|apply=True 只操作底层走线的表达式为： expr=IsTrack and OnBottomLayer|mask=True|apply=True 只操作电气走线的表达式为： expr=IsTrack and IsElectrical|mask=True|apply=True 只操作过孔的表达式为：expr=IsVia|mask=True|apply=True 只操作顶层元件的表达式为： expr=IsComponent and OnTopLayer|mask=True|apply=True

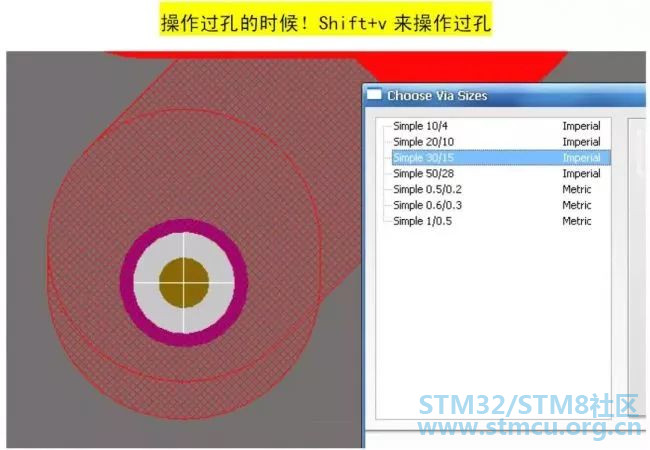

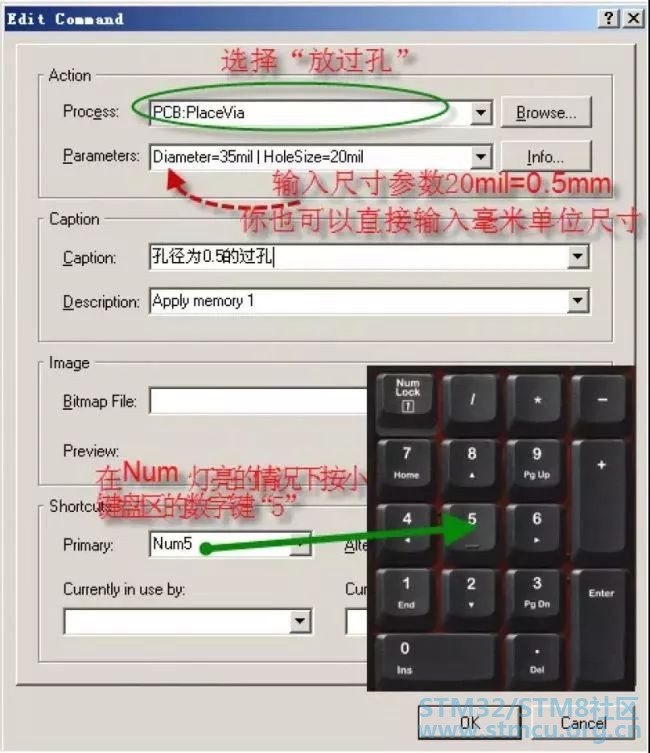

" i: S, \& v: k$ U6 [ 订制若干种过孔尺寸，以小键盘区的数字键做快捷键，3 表示 0.3 孔径的过孔、4 表示 0.4 孔径的快捷键5…………，这样你想用任一种尺寸的过孔，都可以很方便地调出来。我知道 AltiumDesigner 本身可以通过快捷键“shift+v”在走线过程中调用你填写好的各种尺寸过孔，但我单独放置过孔，要想改尺寸的话，要按 Tab 键后改写过孔尺寸的数据，非常麻烦。改用下面的方法： ' y1 J" ~( u8 v+ `8 f+ B; \! A
) c3 J* z. h. D _

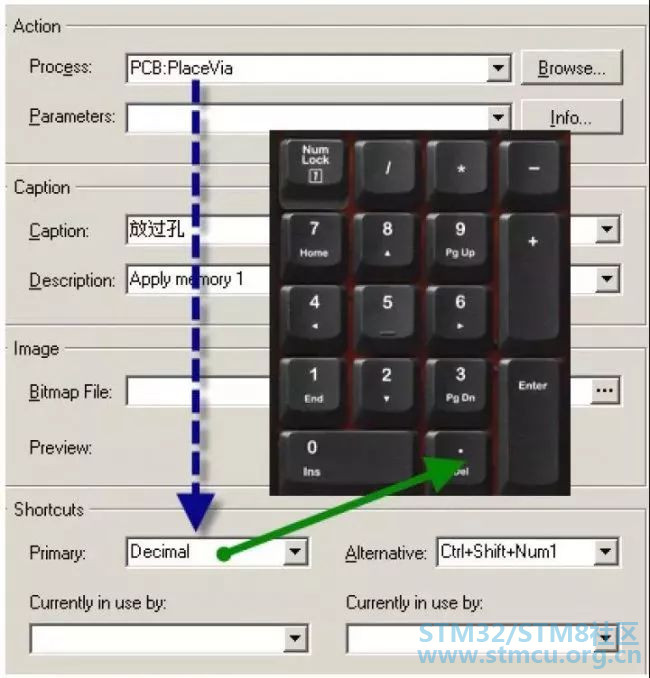

本来 Altium 放置过孔默认用快捷键“P”+“V”，我现在用小键盘区的“.”来实现同样的功能：

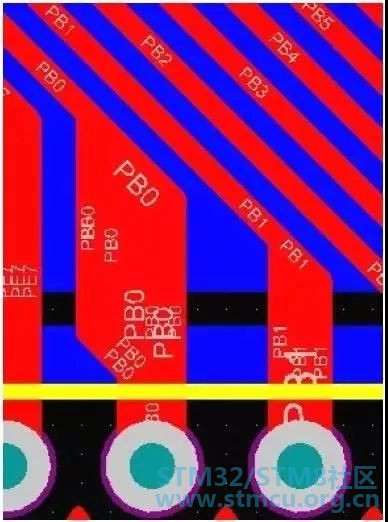

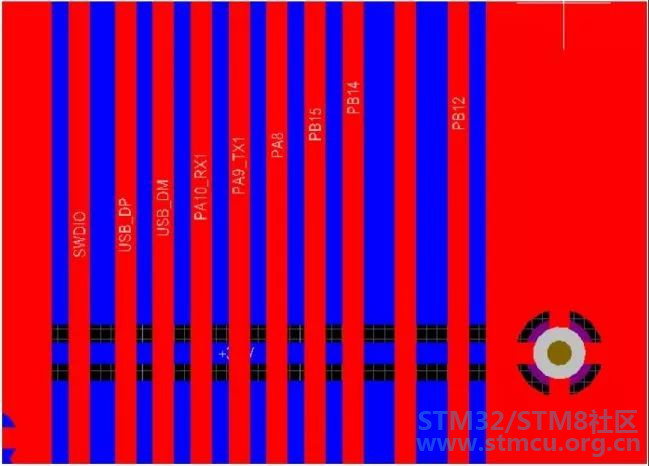

$ `0 x6 l0 H2 {9 D" ?4 d 14. 多层线的操作 $ l; _! `+ g; z7 @ 有些人问这样的线是怎么画出来的：

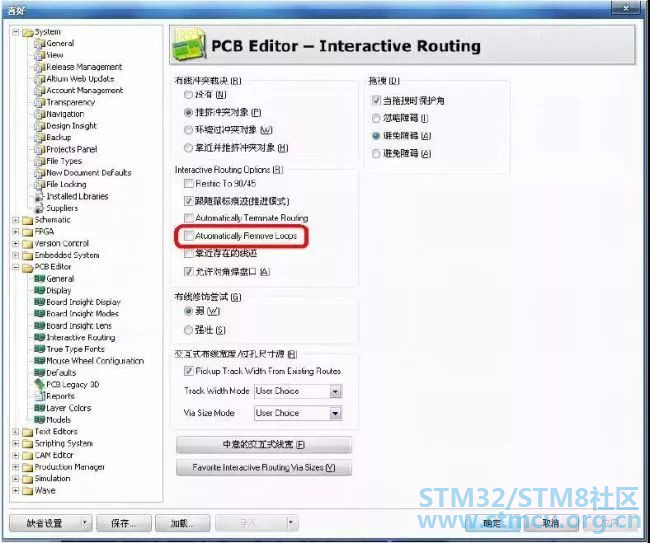

答：一根根画出来的。 如 何 设 置 才 可 以 使 线 重 叠 ？Preferences 、 PCB Editor ， Interactive Routing ，Interactive Routing Options，Automatically Remove Loops 选项取消即可。 / F% h+ ^- p* {5 V: K& S* a

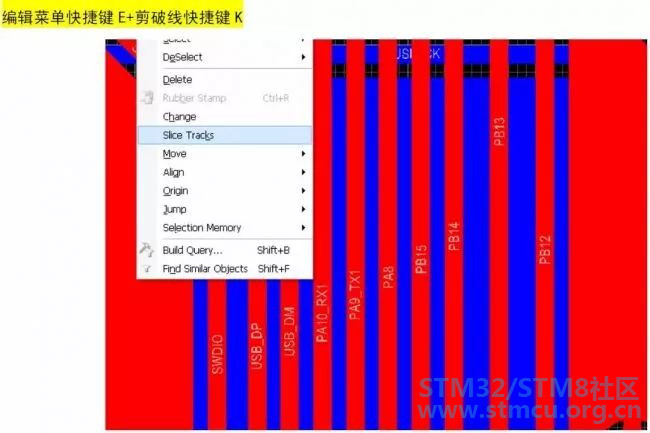

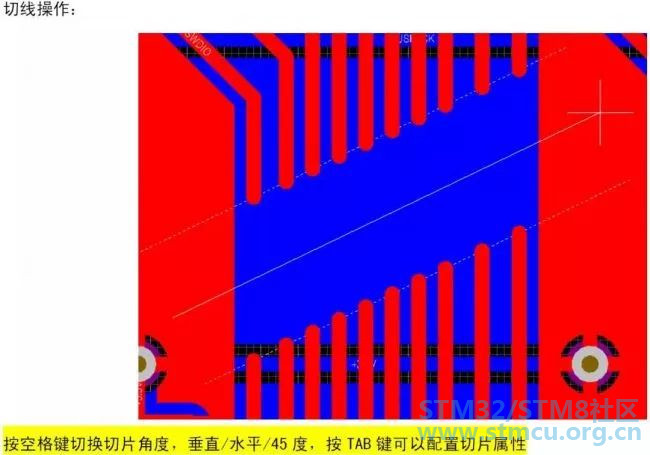

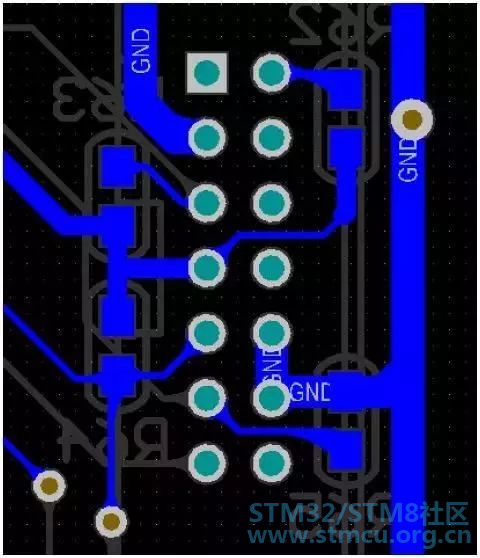

. \5 \8 ^( o. O+ y4 I" x* N 不一根根画的话也可以，Place - Region，放一个多边形区域即可，不过要小心哦，不会自己添加网路的。会变绿。 15. 走线切片的操作 2 x1 z, k9 c/ @4 G/ A+ C9 S: @
0 `2 p% m* j: A$ k
7 f: C. g6 ^7 f! C 8 x1 i% ]/ e: ]' n7 \( v" ?; m

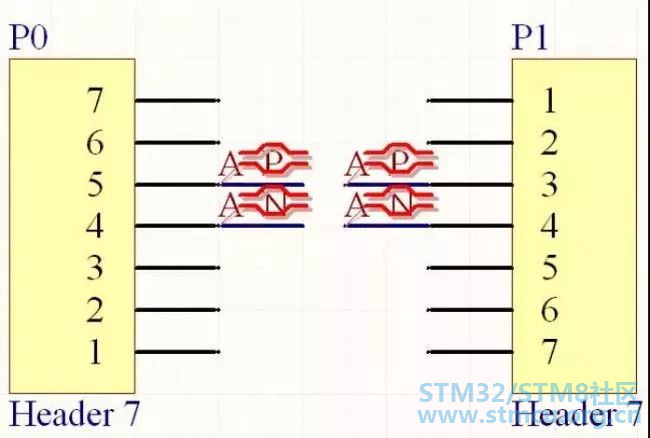

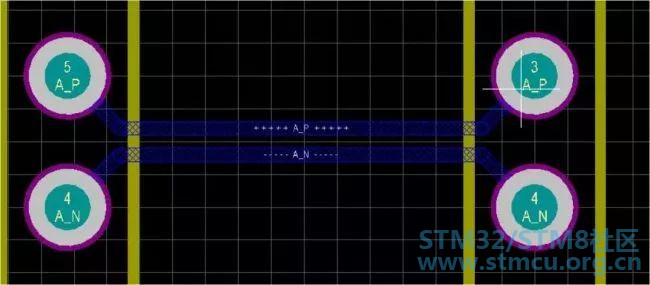

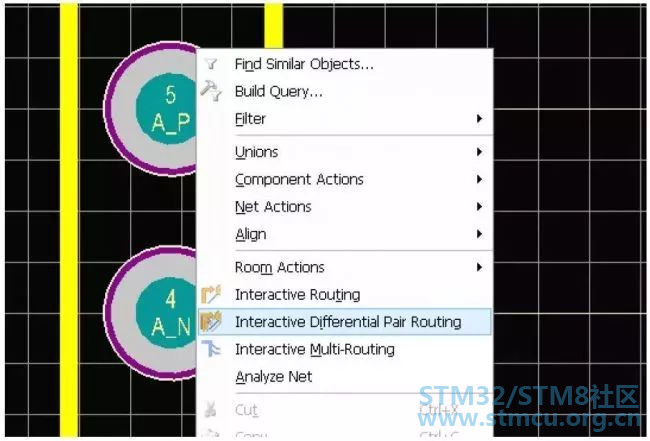

) b8 ]5 m4 k0 Q( Z* l) d! T/ ^0 ~& @ 16. 对等差分线的设置与走线 很多新手会听到“差分线”，其实说起差分线并不难，只是布线方式而已，比起之前说过的等长线，要容易的多，不过设置起来有一定规则： 放 置 元 件 和 绘 制 差 分 对 信 号 。差 分 对 命 名 规 则 是 名 称 相 同 ， 后 缀 分 别 标 以 _P 和 _N 。再 选 择Place\directives\differential pairs, 放置差分对符号。
更新至 PCB 后
这样就好啦~ 0 O. C9 x3 f+ T# S
17. 3D显示操作 @# ~* S' \! N% o 您的主窗口可以同时以 2D 和 3D 的方式显示。在 2D 和 3D 之间切换可以快捷键‘3’来从一个 2D 视图切换到上个 3D 视图；按‘0’拉平。Shift+right+click +drag可以旋转您的 3D 视图。 - l0 ~6 o7 g, b# Y1 [- W

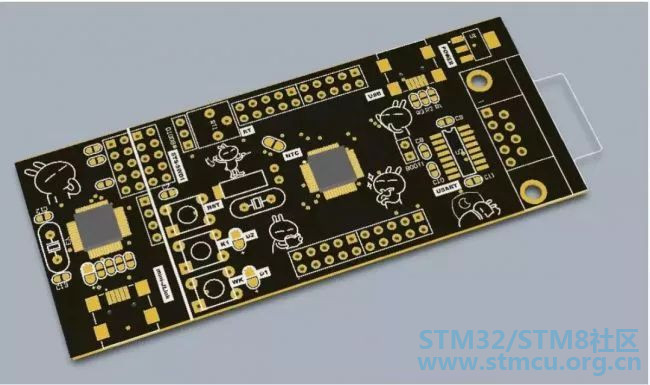

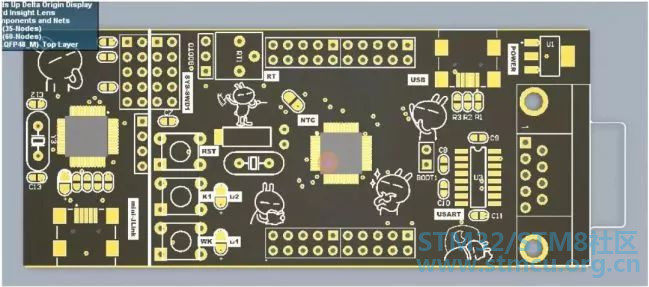

哈哈~在此展示带 JLINK 仿真器的 STM32F103C8 小板~ 9 n4 R- r& ~! s

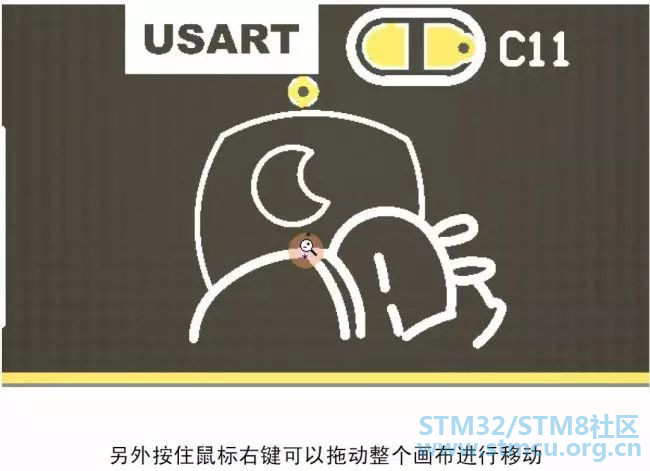

' R+ u6 f) Z. A 16. 快速放大缩小视图 有很多方法放大窗口，真正比较实用的就 3 种，以下做下介绍： 1、全界面视图
) D- [4 [* q. l: V1 T 2、ctrl+滚轮（鼠标中心为中心放大与缩小） , R4 l* n) ?. D1 ?$ E9 T. E- x
( \8 K( a- W/ K' }5 e3 V 3、长时间按住滚轮变为放大镜形态，前后拖动鼠标~即可快速放大缩小
|
